置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）

《土木工程制图》第一章 建筑制图的基本知识ppt课件

《土木工程制图》第一章 建筑制图的基本知识ppt课件
的 圆 于、两 点 ； 连 交 圆于点 ， 又 过作 ∥ 交 圆于点 ； 连 即 为 所 求 作 的 两 圆 的 一 条 外 公 切 线 。
.
、 作 两 圆 的 内 公 切 线 的 作 法 ： 以为 圆 心 ， 为 半 径 作 一 圆 ； 取 连 线 的 中 点为 圆 心 ， 长 为 半 径 作 圆 交所 作 的 圆 于、两 点 ； 连 交 圆于点 ， 又 过作 ∥ 交 圆于点 ； 连 即 为 所 求 作 的 两 圆 的 一 条 内 公 切 线 。
.
.
.
.
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
第一章 建筑制图的基本知识 §1-1 绘图工具及仪器的使用方法 一、图板、丁字尺、三角板的用法
.
二、分规、比例尺的用法
.
三、圆规的用法
.
四、曲线板的用法
.
五、针管绘图笔和鸭嘴笔的用法
.
六、铅笔的削法
.
§1-2 制图的基本规格 工程图样是工程界的技术语言，因而有必要制订工程制图的国家 标准。为了统一房屋建筑制图规则，保证制图质量，提高制图效率， 使其符合设计、施工、存档的要求，以适应工程建设的需要，国家建 设部批准并颁布了有关建筑制图的六项国家标准，包括总纲性质的 《GB/T 50001-2001 房屋建筑制图统一标准》和专业部分的《GB/T 50103-2001 总图制图标准》、《GB/T 50104-2001 建筑制图标准》、 《GB/T 50105-2001 建筑结构制图标准》、《GB/T 50106-2001 给 水排水制图标准》、《GB/T 50114-2001 暖通空调制图标准》，并 自2002年3月1日起施行。
.
§1-4 平面图形的画法和尺寸标注 一、平面图形的尺寸分析 1.尺寸基准：标注尺寸的起点。平面图形的长度方向和高度方向都要确定一个尺寸 基准。尺寸基准常常选用图形的对称线、底边、侧边、图中圆或圆弧的中心线等。 2.定形尺寸：确定平面图形各组成部分大小的尺寸。 3. 定位尺寸：确定平面图形各组成部分相对位置的尺寸。

土木工程制图2-3建筑平面图

土木工程制图2-3建筑平面图
§2.3 建筑平面图
一、形成与用途
1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。
§2.3 建筑平面图
部分建筑构造及配件图例
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
空门洞
外
开启方向线交 角的一侧安装 合页
内 内
45°
外
单扇门（包括平开或单面弹簧）
双扇门（包括平 开或单面弹簧）
对开折叠门
推拉门
单层固定窗
单层外开上悬窗
单层外开平开窗
§2.3 建筑平面图
4、线型
⑴ 粗实线b ：被剖切到的主要建筑构造（包括构配件）如承 重墙、柱的断面轮廓线及剖切符号。
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
§2.3 建筑平面图
5、尺寸标注 主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部 尺寸）及局部尺寸。

土木工程制图课件

土木工程制图课件
图纸内容
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。

土木工程制图整套课件完整版ppt全体教学教程最全电子教案讲义(最新)

土木工程制图整套课件完整版ppt全体教学教程最全电子教案讲义(最新)
通过本课程的学习，学生应达到以下几点要求：
上一页 下一页 返回
前言
◆பைடு நூலகம்确运用正投影、轴测投影的基本原理和作图方法。 ◆掌握常用绘图工具的操作技能；具备绘制和识读投影图的
基本能力；了解尺寸标注的基本方法。 ◆了解、熟悉土木工程制图的有关国家标准及其他有关标准
和规定。 ◆初步掌握施工图的表达方式和识读方法。 ◆能正确识读建筑工程图纸，绘制简单的土木工程图样。 建筑工程图纸是施工的主要依据，图纸上一条线的疏忽或一
中华人民共和国成立以后，尤其是改革开放以来，我国工农 业生产和科学技术获得空前发展，国家制定了相应的制图标 准，制图的理论、应用以及制图技术都随之向前迈进。特别 是电子计算机的诞生和发展，它高速的计算能力，强大而高
上一页 下一页 返回
绪论
效的图形、文字处理能力和巨大的存储功能，与人类的知识、 经验、逻辑思维能力紧密结合，形成了高速、高效、高质的 人机结合交互式计算机辅助设计系统。这一系统使制图技术 产生了根本性的革命。计算机制图技术已得到了越来越广泛 的应用。
本教材的主要内容包括制图基本知识与技能、正投影基础、 建筑形体表面交线、轴测投影、建筑剖面图与断面图、建筑 工程视图的识读、建筑施工图、结构施工图、设备施工图、 装饰装修工程施工图、机械图等。全书以“必需、够用”为
上一页 下一页 返回
前言
度，详略得当；在内容编排上做到了深人浅出，文字通俗易 懂，概念准确，各部分内容既相对独立，又互相协调，兼顾 实践性及系统性。
绪论
一、学习本课程的目的
建筑物的形状、大小、结构、设备、装修等，也许无法用语 言文字描述清楚，但可以借助一系列的图样，将建筑物的艺 术造型、外表形状、内部布置、结构构造、各种设备、地理 环境以及其他施工要求等准确而详尽地表达出来，作为施工 的依据。

土木工程制图——制图的基本知识与技能课件

土木工程制图——制图的基本知识与技能课件

CAD技术，能够高效、准确地进行制图操作。
02
学习BIM技术
建筑信息模型（BIM）技术是当前热门的制图技术，它能够实现多维度
的工程信息管理和协同设计，提升制图效率和质量。
03
了解3D打印技术
3D打印技术在土木工程中应用逐渐增多，掌握3D打印技术可以开拓更
广阔的制图领域。
掌握相关软件和工具的高级功能
给水管线图
解读给水管线的走向、管径和连 接方式，了解建筑物内的给水系
统布局和水源供应情况。
排水管线图
解读排水管线的走向、坡度、检 查井位置等，了解建筑物内的排
水系统布局和废水排放方式。
消防设施布置图
解读消火栓、喷淋头等消防设施 的位置和覆盖范围，确保建筑物
内的消防安全。
04
制图实例与实战演练
绘制建筑平面图实战演练
绘制结构施工图实战演练
结构施工图的概述
这部分我们将重点解释结构施工图的内容和表达 方式，包括钢筋混凝土结构、钢结构等。
绘图规范和标准
我们会深入讲解结构施工图的绘图规范和标准， 以确保你绘制的图纸符合行业标准。
实例解析
通过多个实例，我们将演示如何精确绘制结构施 工图，并指出需要注意的关键点。
图纸审核与修改实战演练
对于大量的测量数据和设计参数，如何进行有效的处理和可视化是一个挑战。 解决方法包括运用专业的数据处理软件和工具，选择合适的图表类型，以直观 、准确地呈现数据。
制图与实际情况不符时的应对措施
重新核实数据
当发现制图与实际情况不符时，首先应重新核实所使用的数据，确 保数据的准确性和完整性。
现场勘查与校对
建筑平面图的概述
首先，我们会详细解释建筑平面图的定义、作用和内容，帮助你全 面了解这个重要概念。

《土木工程制图》课件 土木工程制图(第一章)

在讲专业图样之前，若无特殊说明，本书均采用 粗实线和中虚线分别表示可见轮廓线和不可见轮廓线， 并将细点画线、细双点画线、中虚线分别简称为点画 线、双点画线和虚线。
第 19 页
第一章 制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图 和立体示意图，从该图中可以看出各种图 线及其应用。
第 20 页
第一章 制图的基本知识与技能
第8 页
本章主要介绍《房屋建筑制图统一标 准》中关于图纸幅面、图纸格式，以及标 题栏、会签栏、图线、字体、比例和尺寸 标注的相关规定，这些规定都是其他各类 工程图必须遵循的内容。
国家标准有强制性国标（GB）和推荐性国标（GB/T） 之分。其中，强制性国标是行政法规规定强制执行的国 家标准；推荐性国标是自愿采用的、具有指导作用的国 家标准。
第7 页
第一节 国家制图标准的基本规定
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010） 《道路工程制图标准》（GB/T 50162—1992） 《桥梁用结构钢》（GB/T 714—2015）
技能目标
第5 页
技能目标
掌握国家标准中关于图纸幅面、图线、 字体和比例的有关规定。 掌握尺寸标注的基本规定，能够判别图 线画法和尺寸标注中的错误。 能够正确使用绘图工具及仪器熟练地绘 制几何图形。 掌握简单平面图形的分析方法、作图步 骤及尺寸标注。 较熟练地掌握徒手绘图的作图方法与技 能。

土木工程制图2-3建筑平面图

的配置和位置；
§2.3 建筑平面图
（9）图中还表示出室外台阶、散水和雨水管的大小
及位置
（10）在首层平面图，还画出剖面图的剖切符号，以
便与剖面图对照查阅。
小
结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
一、形成与用途
§2.3 建筑平面图

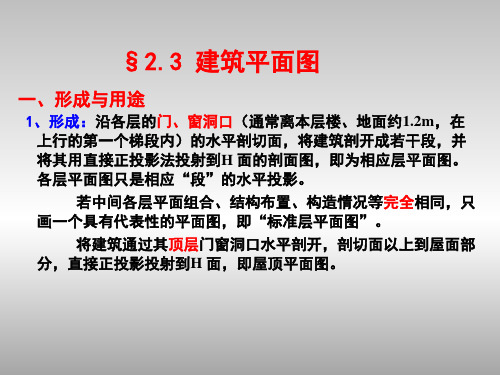

1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
