三维扫描仪安全操作规程三维扫描仪是一种用于获取物体三维形状和颜色信息的设备,它在医疗、工业、文化遗产保护等领域得到广泛应用。
由于扫描仪的使用涉及到激光辐射和高电压电流等危险因素,因此在操作过程中需要遵守相应的安全规程以保证人员和设备的安全。
以下是三维扫描仪安全操作规程的内容。
1.现场布置规划1.1确保操作区域无杂物,并且地面平整,以防止操作人员因为摔倒或绊倒而受伤。
1.2要保证操作区域通风良好,以防止激光辐射和烟尘堆积。
1.3在操作区域设立明显的警示标志,以提醒他人不要进入该区域,并设立隔离带以限制人员的逗留。
2.设备操作规范2.1在启动三维扫描仪之前,要确保设备与电源正常连接,并检查设备是否有损坏或异物进入的情况。
2.2操作人员必须佩戴防护眼镜,以减少激光辐射对眼睛的伤害。
2.3操作人员必须穿戴合适的防护服,以防止激光辐射对皮肤造成伤害。
2.4操作人员必须熟悉设备的使用方法和各项功能,严禁未经培训的人员操作扫描仪。
2.5激光扫描仪具有辐射能力,因此在操作过程中需要避免将激光指向他人以防止伤害。
操作人员必须小心操作,确保激光束不会直接照射到他人身上。
2.6在扫描过程中,要保持设备周围干燥,以防止电气短路或设备损坏。
3.应急处理措施4.设备维护与保养4.1操作人员应定期清洁设备,确保设备的激光器、电源和传感器等部件的正常运作。
4.2设备的保养和维修应交由专业人员进行,操作人员不得私自拆卸或维修设备。
4.3定期对设备进行检查,确保设备的各项功能正常,并及时更换损坏的零部件。
总之,三维扫描仪安全操作规程是确保设备操作人员和设备安全的重要措施。
操作人员必须遵守相应的安全规定和操作流程,以确保工作环境的安全和设备的正常运行。
同时,操作人员还需具备相应的安全意识,定期进行培训和维护以提高安全意识和操作能力。

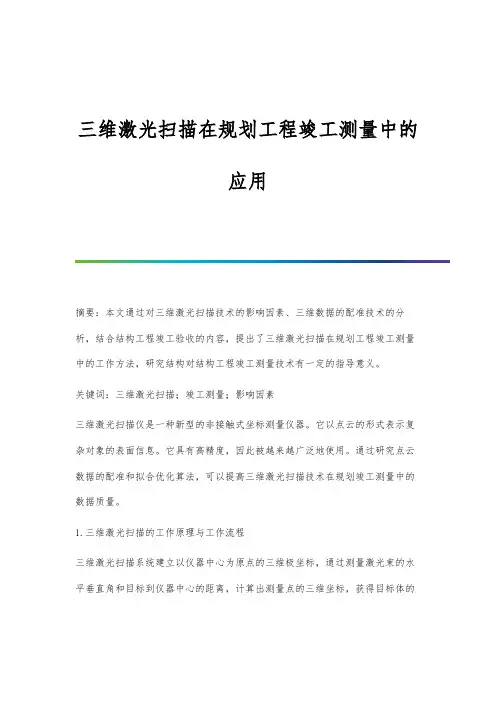

三维激光扫描在规划工程竣工测量中的应用摘要:本文通过对三维激光扫描技术的影响因素、三维数据的配准技术的分析,结合结构工程竣工验收的内容,提出了三维激光扫描在规划工程竣工测量中的工作方法,研究结构对结构工程竣工测量技术有一定的指导意义。
关键词:三维激光扫描;竣工测量;影响因素三维激光扫描仪是一种新型的非接触式坐标测量仪器。
它以点云的形式表示复杂对象的表面信息。
它具有高精度,因此被越来越广泛地使用。
通过研究点云数据的配准和拟合优化算法,可以提高三维激光扫描技术在规划竣工测量中的数据质量。
1.三维激光扫描的工作原理与工作流程三维激光扫描系统建立以仪器中心为原点的三维极坐标,通过测量激光束的水平垂直角和目标到仪器中心的距离,计算出测量点的三维坐标,获得目标体的面阵列点云数据。
每个点可以表示成极坐标或笛卡尔坐标,以及反射强度值信息。
三维激光扫描系统的工作流程如下:数据采集,在选定的工作站上设置扫描仪,利用软件平台控制三维激光扫描仪对被测对象进行扫描,获取实体相关信息;数据处理和数据预处理数据采集完成后,系统的总体工作流程需要去除原始点云数据的误差,对扫描得到的图像数据进行几何校正。
对于数据拼接配准,需要对每个测点的预处理云数据进行拼接后获得完整的点云数据文件。
2、精度影响因素2.1装置内部因素仪器的内部器件因素包括硬件参数和标度精度。
仪器的硬件参数主要包括激光束的发散宽度和角分辨率,仪器的校准精度主要是仪器的最大扫描距离和分辨率。
2.2扫描几何条件(1)入射角三维激光扫描仪的几何安装位置和扫描仪与扫描仪之间的相对位置决定了扫描的几何条件。
激光距离和角度服从正态分布,三维激光扫描仪发出高斯速度,这也表明高斯光束的能量服从正态分布,即反射和折射信号服从正态分布,入射角为零,激光光束的能量预发出圆形印痕分布。
扫描仪和三维激光扫描仪也服从正态分布,物体越远,圆形印记的范围越宽,信号的反射强度越低。
当高斯光束入射角不为零时,圆刻印会变长,能量分布呈椭圆形。

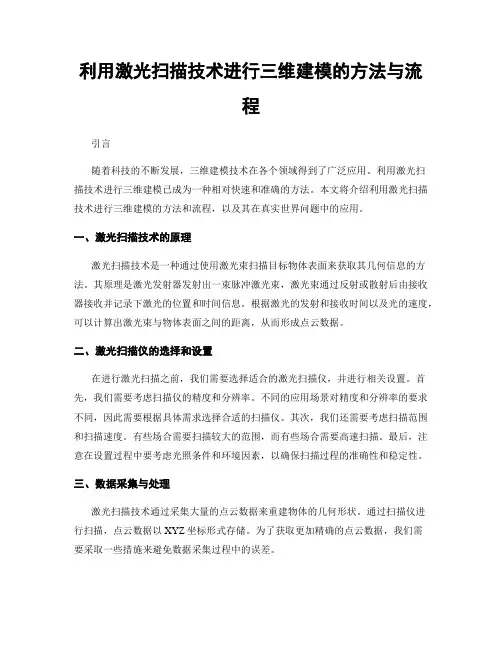

利用激光扫描技术进行三维建模的方法与流程引言随着科技的不断发展,三维建模技术在各个领域得到了广泛应用。
利用激光扫描技术进行三维建模已成为一种相对快速和准确的方法。
本文将介绍利用激光扫描技术进行三维建模的方法和流程,以及其在真实世界问题中的应用。
一、激光扫描技术的原理激光扫描技术是一种通过使用激光束扫描目标物体表面来获取其几何信息的方法。
其原理是激光发射器发射出一束脉冲激光束,激光束通过反射或散射后由接收器接收并记录下激光的位置和时间信息。
根据激光的发射和接收时间以及光的速度,可以计算出激光束与物体表面之间的距离,从而形成点云数据。
二、激光扫描仪的选择和设置在进行激光扫描之前,我们需要选择适合的激光扫描仪,并进行相关设置。
首先,我们需要考虑扫描仪的精度和分辨率。
不同的应用场景对精度和分辨率的要求不同,因此需要根据具体需求选择合适的扫描仪。
其次,我们还需要考虑扫描范围和扫描速度。
有些场合需要扫描较大的范围,而有些场合需要高速扫描。
最后,注意在设置过程中要考虑光照条件和环境因素,以确保扫描过程的准确性和稳定性。
三、数据采集与处理激光扫描技术通过采集大量的点云数据来重建物体的几何形状。
通过扫描仪进行扫描,点云数据以XYZ坐标形式存储。
为了获取更加精确的点云数据,我们需要采取一些措施来避免数据采集过程中的误差。
首先,在进行扫描之前,我们需要对目标物体进行准备工作。
例如,去除不需要扫描的部分,以及调整物体的姿态和位置等。
其次,在扫描过程中,我们需要确保扫描仪与目标物体之间的距离和角度适当,并保持相对稳定。
此外,在扫描过程中也需要注意避免干扰物体,如反射物体或透明物体。
采集到的点云数据需要进行后期处理才能得到完整的三维模型。
主要包括数据滤波、数据配准和数据拼接等步骤。
数据滤波可以去除采集过程中的噪声和异常点,提高数据质量。
数据配准是将多个扫描数据进行对齐和融合,以形成一个完整的模型。
数据拼接则是将配准后的数据进行拼接和填补空洞,以生成最终的三维模型。

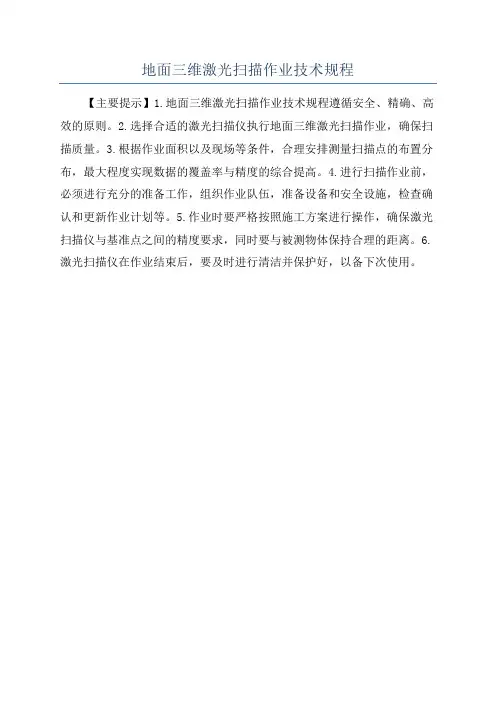

地面三维激光扫描作业技术规程
【主要提示】1.地面三维激光扫描作业技术规程遵循安全、精确、高效的原则。
2.选择合适的激光扫描仪执行地面三维激光扫描作业,确保扫描质量。
3.根据作业面积以及现场等条件,合理安排测量扫描点的布置分布,最大程度实现数据的覆盖率与精度的综合提高。
4.进行扫描作业前,必须进行充分的准备工作,组织作业队伍,准备设备和安全设施,检查确认和更新作业计划等。
5.作业时要严格按照施工方案进行操作,确保激光扫描仪与基准点之间的精度要求,同时要与被测物体保持合理的距离。
6.激光扫描仪在作业结束后,要及时进行清洁并保护好,以备下次使用。

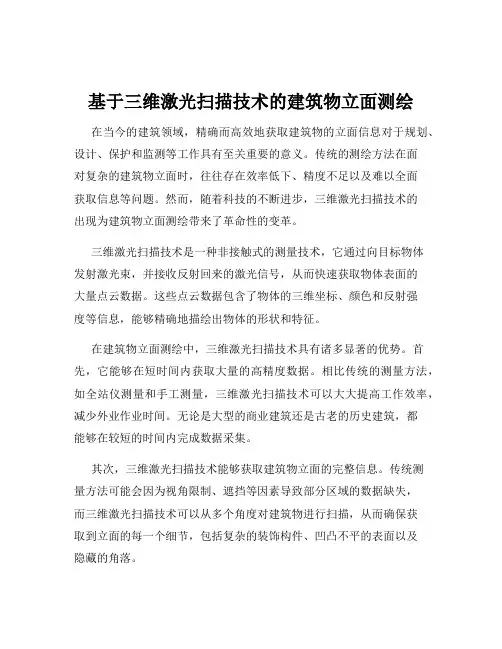

基于三维激光扫描技术的建筑物立面测绘在当今的建筑领域,精确而高效地获取建筑物的立面信息对于规划、设计、保护和监测等工作具有至关重要的意义。
传统的测绘方法在面对复杂的建筑物立面时,往往存在效率低下、精度不足以及难以全面获取信息等问题。
然而,随着科技的不断进步,三维激光扫描技术的出现为建筑物立面测绘带来了革命性的变革。
三维激光扫描技术是一种非接触式的测量技术,它通过向目标物体发射激光束,并接收反射回来的激光信号,从而快速获取物体表面的大量点云数据。
这些点云数据包含了物体的三维坐标、颜色和反射强度等信息,能够精确地描绘出物体的形状和特征。
在建筑物立面测绘中,三维激光扫描技术具有诸多显著的优势。
首先,它能够在短时间内获取大量的高精度数据。
相比传统的测量方法,如全站仪测量和手工测量,三维激光扫描技术可以大大提高工作效率,减少外业作业时间。
无论是大型的商业建筑还是古老的历史建筑,都能够在较短的时间内完成数据采集。
其次,三维激光扫描技术能够获取建筑物立面的完整信息。
传统测量方法可能会因为视角限制、遮挡等因素导致部分区域的数据缺失,而三维激光扫描技术可以从多个角度对建筑物进行扫描,从而确保获取到立面的每一个细节,包括复杂的装饰构件、凹凸不平的表面以及隐藏的角落。
再者,该技术具有高精度的特点。
点云数据的精度可以达到毫米级别,能够满足对建筑物立面进行精细测绘的要求。
这对于需要精确尺寸和形状信息的建筑设计和修复工作来说,具有无可替代的价值。
在实际应用中,进行建筑物立面三维激光扫描的流程通常包括以下几个主要步骤。
第一步是现场准备工作。
在进行扫描之前,需要对扫描现场进行勘察,确定扫描的站点位置和扫描范围,制定合理的扫描方案。
同时,要清理扫描区域内的障碍物,确保扫描过程的顺利进行。
第二步是设备安装和参数设置。
将三维激光扫描仪安装在选定的站点上,并根据建筑物的特点和扫描要求设置合适的扫描参数,如分辨率、扫描角度、距离等。
第三步是进行扫描作业。

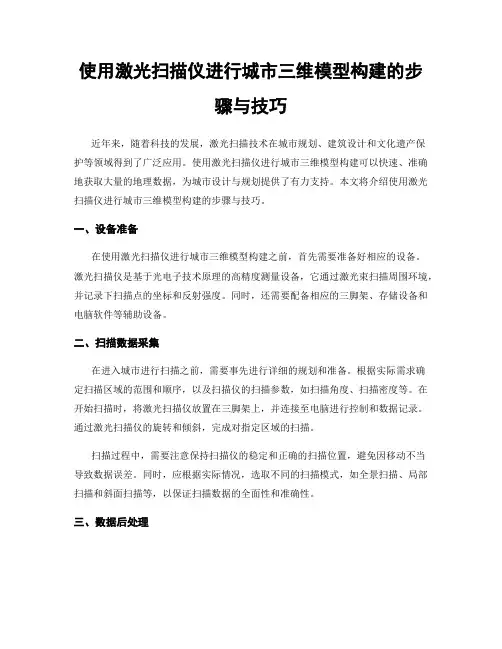

使用激光扫描仪进行城市三维模型构建的步骤与技巧近年来,随着科技的发展,激光扫描技术在城市规划、建筑设计和文化遗产保护等领域得到了广泛应用。
使用激光扫描仪进行城市三维模型构建可以快速、准确地获取大量的地理数据,为城市设计与规划提供了有力支持。
本文将介绍使用激光扫描仪进行城市三维模型构建的步骤与技巧。
一、设备准备在使用激光扫描仪进行城市三维模型构建之前,首先需要准备好相应的设备。
激光扫描仪是基于光电子技术原理的高精度测量设备,它通过激光束扫描周围环境,并记录下扫描点的坐标和反射强度。
同时,还需要配备相应的三脚架、存储设备和电脑软件等辅助设备。
二、扫描数据采集在进入城市进行扫描之前,需要事先进行详细的规划和准备。
根据实际需求确定扫描区域的范围和顺序,以及扫描仪的扫描参数,如扫描角度、扫描密度等。
在开始扫描时,将激光扫描仪放置在三脚架上,并连接至电脑进行控制和数据记录。
通过激光扫描仪的旋转和倾斜,完成对指定区域的扫描。
扫描过程中,需要注意保持扫描仪的稳定和正确的扫描位置,避免因移动不当导致数据误差。
同时,应根据实际情况,选取不同的扫描模式,如全景扫描、局部扫描和斜面扫描等,以保证扫描数据的全面性和准确性。
三、数据后处理完成扫描任务后,需要对采集到的原始数据进行后处理。
首先,将扫描仪中记录的点云数据导入到电脑软件中进行处理。
通过点云配准算法,将不同扫描视角下的点云数据进行融合,生成完整的三维点云模型。
接下来,对点云数据进行滤波和降噪处理,去除无关或干扰的杂点,保留有效的地理信息。
然后,根据需要进行采样和平滑处理,以获得更精细和真实的模型表示。
最后,根据点云数据生成三维模型。
可以使用三维建模软件,将点云数据转换为三维网格模型,进一步进行编辑和优化。
也可以直接在点云数据上进行三维渲染和可视化,以满足不同应用的需求。
四、数据应用完成城市三维模型的构建后,可以将其应用于各个领域。
在城市规划和设计中,可以利用三维模型进行可视化分析和优化,在空间布局和景观设计中提供参考。

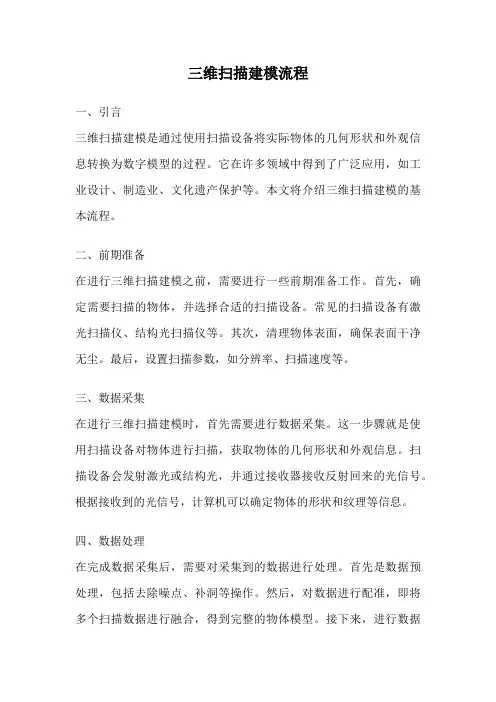

三维扫描建模流程一、引言三维扫描建模是通过使用扫描设备将实际物体的几何形状和外观信息转换为数字模型的过程。
它在许多领域中得到了广泛应用,如工业设计、制造业、文化遗产保护等。
本文将介绍三维扫描建模的基本流程。
二、前期准备在进行三维扫描建模之前,需要进行一些前期准备工作。
首先,确定需要扫描的物体,并选择合适的扫描设备。
常见的扫描设备有激光扫描仪、结构光扫描仪等。
其次,清理物体表面,确保表面干净无尘。
最后,设置扫描参数,如分辨率、扫描速度等。
三、数据采集在进行三维扫描建模时,首先需要进行数据采集。
这一步骤就是使用扫描设备对物体进行扫描,获取物体的几何形状和外观信息。
扫描设备会发射激光或结构光,并通过接收器接收反射回来的光信号。
根据接收到的光信号,计算机可以确定物体的形状和纹理等信息。
四、数据处理在完成数据采集后,需要对采集到的数据进行处理。
首先是数据预处理,包括去除噪点、补洞等操作。
然后,对数据进行配准,即将多个扫描数据进行融合,得到完整的物体模型。
接下来,进行数据的滤波和平滑处理,以去除不必要的细节和噪声。
最后,对数据进行重构,生成三维模型。
五、后期编辑在得到三维模型后,可以进行后期编辑。
这一步骤包括模型修复、模型分割、材质贴图等操作。
模型修复是对模型进行修补,填补缺失的部分或修复损坏的部分。
模型分割是将模型分割为多个部分,以便后续的操作和分析。
材质贴图是给模型添加颜色和纹理等信息,使模型更加真实。
六、输出结果完成后期编辑后,可以将结果导出为各种格式的文件。
常见的文件格式有STL、OBJ等。
这些文件可以用于进一步的应用,如三维打印、虚拟现实等。
同时,还可以对输出结果进行质量评估,检查模型的精度和完整性。
七、总结三维扫描建模流程包括前期准备、数据采集、数据处理、后期编辑和输出结果等步骤。
通过这些步骤,可以将实际物体转换为数字模型,为后续的应用和分析提供基础。
三维扫描建模技术的发展为许多领域带来了便利和创新,未来有望在更多的领域得到应用。

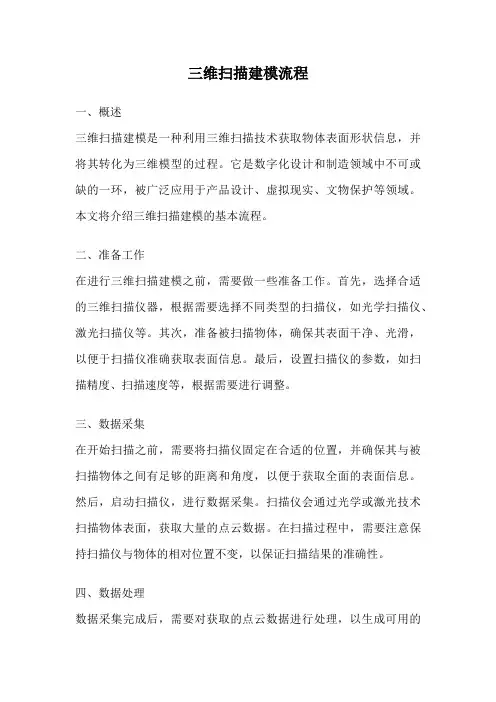

三维扫描建模流程一、概述三维扫描建模是一种利用三维扫描技术获取物体表面形状信息,并将其转化为三维模型的过程。
它是数字化设计和制造领域中不可或缺的一环,被广泛应用于产品设计、虚拟现实、文物保护等领域。
本文将介绍三维扫描建模的基本流程。
二、准备工作在进行三维扫描建模之前,需要做一些准备工作。
首先,选择合适的三维扫描仪器,根据需要选择不同类型的扫描仪,如光学扫描仪、激光扫描仪等。
其次,准备被扫描物体,确保其表面干净、光滑,以便于扫描仪准确获取表面信息。
最后,设置扫描仪的参数,如扫描精度、扫描速度等,根据需要进行调整。
三、数据采集在开始扫描之前,需要将扫描仪固定在合适的位置,并确保其与被扫描物体之间有足够的距离和角度,以便于获取全面的表面信息。
然后,启动扫描仪,进行数据采集。
扫描仪会通过光学或激光技术扫描物体表面,获取大量的点云数据。
在扫描过程中,需要注意保持扫描仪与物体的相对位置不变,以保证扫描结果的准确性。
四、数据处理数据采集完成后,需要对获取的点云数据进行处理,以生成可用的三维模型。
数据处理的主要步骤包括数据过滤、数据配准和数据重建。
首先,对采集到的点云数据进行滤波处理,去除噪点和无关数据,以提高数据质量。
然后,进行数据配准,将多个扫描数据进行对齐,以消除不同扫描位置和角度带来的误差。
最后,通过数据重建算法,将点云数据转化为三维模型,如多边形网格模型或体素模型。
五、模型修复与优化生成的三维模型可能存在一些缺陷或不完整的部分,需要进行修复和优化。
常见的模型修复工作包括填补空洞、平滑表面、消除模型的非法三角形等。
此外,还可以根据需要进行模型的优化,如减少模型的面片数量、简化模型的几何结构等,以便于后续的应用和处理。
六、模型导出与应用修复和优化完成后,可以将三维模型导出为常用的文件格式,如STL、OBJ等,以便于在不同软件平台上进行进一步的应用和处理。
导出的模型可以用于产品设计、虚拟现实、文物保护等领域,为相关工作提供可视化支持和数据基础。

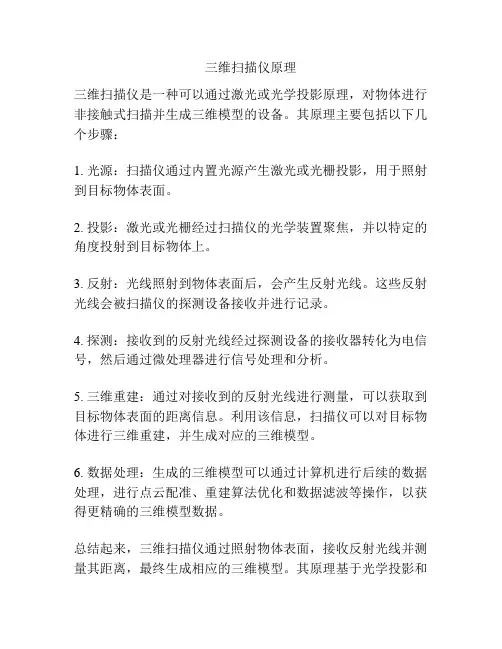

三维扫描仪原理
三维扫描仪是一种可以通过激光或光学投影原理,对物体进行非接触式扫描并生成三维模型的设备。
其原理主要包括以下几个步骤:
1. 光源:扫描仪通过内置光源产生激光或光栅投影,用于照射到目标物体表面。
2. 投影:激光或光栅经过扫描仪的光学装置聚焦,并以特定的角度投射到目标物体上。
3. 反射:光线照射到物体表面后,会产生反射光线。
这些反射光线会被扫描仪的探测设备接收并进行记录。
4. 探测:接收到的反射光线经过探测设备的接收器转化为电信号,然后通过微处理器进行信号处理和分析。
5. 三维重建:通过对接收到的反射光线进行测量,可以获取到目标物体表面的距离信息。
利用该信息,扫描仪可以对目标物体进行三维重建,并生成对应的三维模型。
6. 数据处理:生成的三维模型可以通过计算机进行后续的数据处理,进行点云配准、重建算法优化和数据滤波等操作,以获得更精确的三维模型数据。
总结起来,三维扫描仪通过照射物体表面,接收反射光线并测量其距离,最终生成相应的三维模型。
其原理基于光学投影和
反射光线的探测,结合计算机进行数据处理和重建。
这种非接触式的扫描方式,在工业设计、文物保护、医药领域等都有广泛的应用。

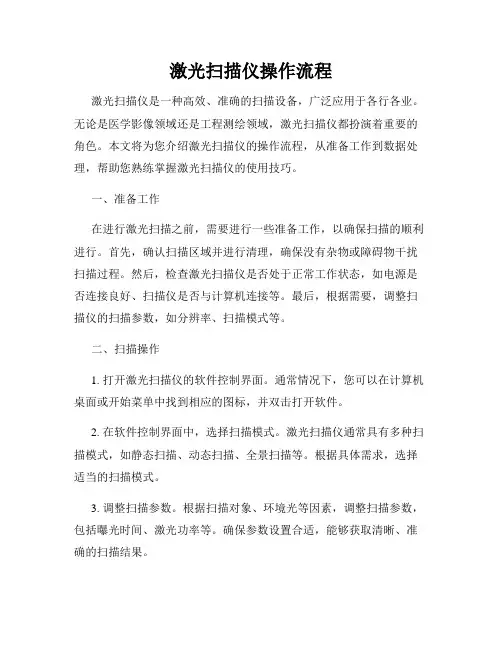

激光扫描仪操作流程激光扫描仪是一种高效、准确的扫描设备,广泛应用于各行各业。
无论是医学影像领域还是工程测绘领域,激光扫描仪都扮演着重要的角色。
本文将为您介绍激光扫描仪的操作流程,从准备工作到数据处理,帮助您熟练掌握激光扫描仪的使用技巧。
一、准备工作在进行激光扫描之前,需要进行一些准备工作,以确保扫描的顺利进行。
首先,确认扫描区域并进行清理,确保没有杂物或障碍物干扰扫描过程。
然后,检查激光扫描仪是否处于正常工作状态,如电源是否连接良好、扫描仪是否与计算机连接等。
最后,根据需要,调整扫描仪的扫描参数,如分辨率、扫描模式等。
二、扫描操作1. 打开激光扫描仪的软件控制界面。
通常情况下,您可以在计算机桌面或开始菜单中找到相应的图标,并双击打开软件。
2. 在软件控制界面中,选择扫描模式。
激光扫描仪通常具有多种扫描模式,如静态扫描、动态扫描、全景扫描等。
根据具体需求,选择适当的扫描模式。
3. 调整扫描参数。
根据扫描对象、环境光等因素,调整扫描参数,包括曝光时间、激光功率等。
确保参数设置合适,能够获取清晰、准确的扫描结果。
4. 定位扫描区域。
在软件界面中,您可以通过鼠标操作将扫描区域框选或者指定扫描区域的坐标。
确保扫描区域恰好包含了您需要的目标对象。
5. 开始扫描。
确认扫描参数和扫描区域设置无误后,点击软件界面中的“开始扫描”按钮,激光扫描仪将开始进行扫描。
在扫描过程中,保持稳定,避免干扰扫描结果。
三、数据处理完成扫描后,您可以进行数据处理,以获取更具价值的结果。
1. 导出扫描数据。
将扫描仪中获取的数据导出到计算机中,通常可以选择导出为点云数据或者图像数据。
将数据导入数据处理软件中进行后续处理。
2. 数据编辑和处理。
使用数据处理软件对扫描数据进行编辑和处理,包括点云对其(registration)、数据遮罩(masking)、网格生成等。
根据具体需求,选择合适的处理方法,提高数据的质量。
3. 数据分析和应用。
对处理后的数据进行分析和应用。
使用激光扫描仪进行三维建模的步骤和技巧近年来,随着科技的不断进步和应用的普及,激光扫描仪在三维建模领域中得到了广泛应用。
激光扫描仪通过发射激光束并记录其反射回来的时间和位置信息,可以快速准确地获取物体的三维形状。
本文将从选型、准备工作、扫描设置、数据处理等方面,介绍使用激光扫描仪进行三维建模的步骤和技巧。
首先,选型是使用激光扫描仪进行三维建模的重要一步。
市面上存在多种不同类型的激光扫描仪,如光学扫描仪、激光测距仪、结构光扫描仪等。
在选择的过程中,需根据项目需求和预算考虑扫描精度、扫描范围、扫描速度和设备稳定性等因素,选择最合适的激光扫描仪。
当选定激光扫描仪后,准备工作是不可忽视的环节。
首先,需对扫描区域进行清理和整理,确保没有障碍物干扰扫描过程。
此外,还需要准备参考物体,如三维定位系统、铅直仪等,以提高扫描精度和准确性。
同时,合理准备工具和备用电池等物品,以防扫描过程中的突发情况。
进入扫描设置环节,根据项目需求和场地条件进行合理的扫描设置。
首先,需要调整扫描仪的参数,如扫描角度、扫描速度和扫描密度等。
扫描角度的选择需综合考虑扫描范围和建模的精度要求。
同时,扫描速度和扫描密度是一个权衡的问题,高密度的扫描可以得到更详细的模型,但扫描时间较长。
其次,根据扫描区域的特点,选择合适的扫描模式,如全站仪模式、手持模式或无人机模式等。
根据情况选择合适的扫描方式,可以提高扫描效率和质量。
在扫描过程中,操作的技巧也是十分重要的。
在进行扫描时,要保持平稳的手势,并且尽量避免身体晃动,以避免扫描结果的模糊和失真。
同时,要注意扫描仪与被扫描物体的距离和角度,保证扫描仪的位置和姿态与物体的表面保持一致。
此外,在进行室内或室外扫描时,需根据环境光照情况合理调整相机参数,以获得清晰明确的扫描结果。
完成扫描后,进入数据处理阶段。
首先,将原始扫描数据导入数据处理软件中进行后期处理。
对于较大范围的三维场景,通常需要先将扫描数据进行配准,保证各个扫描点之间的空间位置和角度的一致性。
利用三维激光扫描仪进行室内测绘的步骤和方法激光测绘技术在近年来有了巨大的发展,尤其是三维激光扫描仪的应用,使得室内测绘变得更加方便和准确。
本文将介绍利用三维激光扫描仪进行室内测绘的步骤和方法,探讨其在各个领域的应用。
1.设备准备首先,进行室内测绘需要准备三维激光扫描仪设备。
这种设备通常由扫描头、支架和控制系统组成。
扫描头用于发射激光束和接收反射的激光,支架用于固定扫描头,并允许其在空间中移动,控制系统用于控制扫描仪的运行。
2.制定测绘计划在进行室内测绘之前,需要制定测绘计划。
首先,确定需要测绘的区域范围,根据实际需求选择合适的测绘精度。
其次,根据区域的特点和复杂程度,确定扫描仪的移动路径,并规划扫描点的位置。
3.扫描数据采集开始进行室内测绘时,首先需要选择合适的扫描仪设置。
通常需要调整扫描仪的扫描角度、扫描密度和激光功率等参数。
然后,按照预定的扫描路径和位置,将扫描仪放置在相应的位置,并开始采集数据。
在这个过程中,激光扫描仪会发射激光束并接收反射的激光,通过计算出反射激光的时间差和强度,来测量出目标物体的尺寸和形状。
4.数据处理与建模采集到的扫描数据需要进行处理和建模,以得到最终的测绘结果。
首先,对采集到的点云数据进行滤波和去噪处理,以去除无效的数据点。
然后,使用三维点云处理软件将处理后的数据进行配准、拼接和融合,生成完整的三维模型。
在这个过程中,可以根据需要添加颜色、纹理和材质等信息,以增加模型的真实感。
5.测绘结果应用完成数据处理和建模后,可以将测绘结果应用于各个领域。
例如,在建筑行业中,利用三维激光扫描仪进行室内测绘可以用于建筑的设计和改造。
通过测绘结果,可以得到建筑物的准确尺寸和结构,帮助设计师进行布局和规划。
在文化遗产保护领域,利用三维激光扫描仪可以对古建筑和文物进行数字化保护和展示,以便于后期的修复和研究。
总结:随着三维激光扫描仪的应用越来越广泛,室内测绘也变得更加准确和高效。
利用三维激光扫描仪进行室内测绘的步骤主要包括设备准备、测绘计划制定、扫描数据采集、数据处理与建模以及测绘结果应用。
MAPTEKI-SiteXR3三维激光扫描仪操作流程一:前期的准备工作(主要分三步)1:环境进行MAPTEKI-SiteXR3三维扫描时要确保是在一个稳定的环境下进行扫描(包括光环境:避免强光和逆光对射;MAPTEKI-SiteXR3三维扫描仪的稳固性等),确保三维扫描结果不会受到外部因素的影响。
2:校准MAPTEKI-SiteXR3三维扫描仪进行扫描前,有一个重要环节,那就是校准,要扫描出精确的三维数据,校准就显得尤为重要,在校准过程中,要根据MAPTEKI-SiteXR3三维扫描仪预先设置的扫描模式,计算出设备和工件的位置距离。
校准扫描仪时,根据工件来调整设备系统设置的三维扫描环境。
正确的相机设置关系到扫描数据的准确性,因此必须确保曝光设置是正确的。
严格按照制造商的说明进行校准工作,仔细校正不准确的三维数据。
校准后,可通过用三维扫描仪扫描已知三维数据的测量物体来检查比对,如果发现扫描仪扫描的精度无法实现时,需要重新校准扫描仪。
3:表面处理MAPTEKI-SiteXR3三维扫描对工件表面也有要求,对于半透明材料(玻璃制品、玉石),有光泽,或颜色较暗的工件扫描起来是比较困难的。
这是就需要在工件表面喷上薄薄的一层显像剂,目的是是为了更好的扫描出物体的三维特征,数据会更精确。
但需要注意的是,显像剂喷洒过多,会造成物体厚度叠加,对扫描精度造成影响,只需薄薄一层即可。
注:显像剂不会对物体表面及人体造成损害,扫描完成后用清水洗掉即可。
二:开始扫描工作准备工作完成后便可以对工件进行扫描了。
用MAPTEKI-SiteXR3三维扫描仪对扫描工件从不同的角度进行三维数据捕捉,更改物体摆放方式或调整三维扫描仪相机方向,对物体进行全方位的扫描。
三:后期处理工作(主要分两步)1:点云处理现在市面上主要流行的三维扫描仪均为点云自动拼接方式,不需要后期手动拼接,对工件表面扫描完成后,系统会自动生成工件的三维点云图形。
但后期需要操作人员对扫描得到的点云数据去除噪点(即多余的点云)以及对其进行平滑处理。
使用激光扫描仪进行3D建模的步骤随着科技的不断发展,激光扫描仪作为一种高精度、高效率的测量设备,被广泛应用于各个领域,尤其在3D建模中发挥着重要作用。
本文将介绍使用激光扫描仪进行3D建模的基本步骤,让读者对该过程有一个初步了解。
一、扫描准备在使用激光扫描仪进行3D建模之前,首先需要进行扫描准备工作。
这包括确定扫描区域,清理和准备被扫描对象,以确保获得准确且高质量的扫描数据。
在选择扫描区域时,需要考虑到被扫描对象的尺寸和形状,以及周围环境对扫描的影响。
清理和准备被扫描对象包括清除杂物和尘埃,保持其表面干净和平整。
二、激光扫描仪设置在开始扫描之前,需要对激光扫描仪进行一些设置,以确保其正常工作。
这包括调整扫描仪的参数,如扫描分辨率、扫描速度和曝光时间等,以满足具体的扫描需求。
此外,还需要校准扫描仪,以消除可能存在的误差,提高扫描的准确性和精度。
三、扫描过程扫描过程是使用激光扫描仪进行3D建模的核心步骤。
在开始扫描之前,需要将被扫描对象放置在扫描区域中,并确保其稳定不动。
然后,激光扫描仪会发射激光束并记录其与被扫描对象表面的交互过程。
通过不断移动扫描仪,可以从不同角度和位置进行扫描,以获取完整的三维数据。
四、数据处理与分析在完成扫描后,需要对所获得的扫描数据进行处理和分析,以生成最终的3D模型。
首先,需要使用相关软件将原始扫描数据转换为点云数据。
点云数据是由大量点构成的三维坐标信息,表示被扫描对象的表面形状。
然后,通过对点云数据进行滤波、去噪和配准等处理,可以提高数据的质量和准确性。
最后,通过曲面重建算法,将点云数据转换为平滑的曲面模型,并进行纹理映射等处理,以获得逼真的3D模型。
五、模型修复与优化生成的3D模型可能存在一些缺陷或不完整之处,需要进行修复和优化。
通过使用CAD软件或专门的模型修复工具,可以修补模型上的孔洞、缺失等问题,使其完整和无缺陷。
此外,还可以对模型进行优化,如降低其面片数量、简化其结构,以提高模型的性能和效率。
如何使用激光扫描仪进行城市三维建模和仿真的步骤和技术要点城市三维建模和仿真技术在现代城市规划和设计中扮演着至关重要的角色。
传统的手工测绘方法往往耗时耗力,且无法快速获取大量数据。
而激光扫描仪则可以通过快速高效的扫描和数据处理,为城市规划者提供准确、全面的城市数据。
在本文中,我们将介绍如何使用激光扫描仪进行城市三维建模和仿真的步骤和技术要点。
首先,选择适当的激光扫描仪是至关重要的。
市面上有多个品牌和型号的激光扫描仪可供选择。
在选择时,需要考虑扫描仪的分辨率、扫描速度、测距范围以及数据处理软件等因素。
高分辨率和快速扫描速度可以提高扫描效率和数据质量,而较大的测距范围可以让扫描仪覆盖更广阔的区域。
同时,数据处理软件的功能和易用性也是选择激光扫描仪的重要考虑因素。
然后,进行场地准备工作。
在开始扫描之前,需要对要进行建模和仿真的城市区域进行准备。
这包括清理障碍物、标记定位点以及设置控制点等。
清理障碍物可以确保扫描仪能够无障碍地扫描整个区域,标记定位点和设置控制点可以提供准确的地理位置和参考坐标系,从而保证扫描数据的准确性和一致性。
接下来是扫描过程。
在扫描过程中,需要将激光扫描仪放置在合适的位置,并以一定的角度和覆盖范围进行扫描。
通常情况下,需要多次扫描来获取整个区域的数据。
在每次扫描之前,需要调整扫描仪的参数,以适应不同的扫描角度和范围。
此外,在扫描时还需注意避免过度重叠和间隙,以确保获取到充分的扫描数据。
扫描完成后,需要将获取的点云数据导入到相应的软件中进行处理和建模。
点云数据是激光扫描仪根据扫描结果生成的包含大量点的三维坐标数据。
在数据处理过程中,需要进行滤波、配准和切面等操作。
滤波可以去除噪声和杂散点,配准可以将多次扫描的数据融合成一个整体,切面可以从不同角度和视角呈现数据。
处理完成后,可以进行三维建模和仿真。
三维建模是根据处理后的点云数据进行建立现实世界的三维模型,仿真则是根据建模结果进行场景还原和模拟。
使用激光扫描仪进行三维测量的方法激光扫描仪是一种先进的测量工具,通过使用激光束来获取物体表面的三维点云数据。
这种方法在建筑、工程、制造业等行业中广泛应用,因为它可以提供高精度和高效率的测量结果。
本文将介绍使用激光扫描仪进行三维测量的方法以及它的应用。
一、激光扫描仪的工作原理激光扫描仪通过发射一束激光束,然后接收反射回来的激光,根据激光的时间和强度信息来计算物体表面上每个点的坐标。
它通过不断改变激光的方向和位置,可以获取整个物体表面的三维点云数据。
二、激光扫描仪的使用步骤使用激光扫描仪进行三维测量需要经过几个步骤。
首先,需要设置扫描仪的参数,包括扫描的角度范围、扫描的分辨率等。
然后,将扫描仪放置在合适的位置,可以通过三角测量或者全站仪来定位。
接下来,启动扫描仪并开始扫描,通过控制扫描仪的角度和方向,可以获取不同角度下的点云数据。
最后,将点云数据导入到相应的软件中进行处理和分析。
三、激光扫描仪的应用领域激光扫描仪广泛应用于建筑、工程、制造业等领域。
在建筑行业中,激光扫描仪可以用于快速获取建筑物的三维模型,帮助建筑师和设计师进行设计和规划。
在工程领域,激光扫描仪可以用于监测结构变形和损伤,提供准确的测量数据。
在制造业中,激光扫描仪可以用于检测产品的尺寸和形状,保证产品的质量。
四、激光扫描仪的优势和挑战激光扫描仪相比传统的测量方法具有很多优势。
首先,它可以快速获取大量点云数据,提高测量的效率。
其次,它可以提供高精度的测量结果,能够满足复杂形状和高精度要求的测量任务。
此外,激光扫描仪可以无需接触物体表面即可进行测量,减少了测量过程对物体的干扰。
然而,激光扫描仪也存在一些挑战。
首先,激光扫描仪的价格相对较高,对于一些中小企业来说可能承担不起。
其次,激光扫描仪的使用需要一定的技术和专业知识,需要经过培训和熟练掌握才能进行准确测量。
此外,激光扫描仪在测量透明、反射性材料和遮挡物存在困难。
五、激光扫描仪的未来发展随着科技的不断发展,激光扫描仪在精度、速度和易用性方面都将得到进一步改善。
三维激光扫描知识点总结一、三维激光扫描的工作原理三维激光扫描是通过激光束对物体进行高速扫描,然后根据激光束反射的时间和方向,计算出物体表面的三维坐标信息。
其工作原理可以概括为以下几个步骤:1. 发射激光束:激光扫描仪通过发射激光束来对物体进行扫描。
激光束的大小和方向可以通过控制仪器的参数进行调节。
2. 接收反射信号:激光束照射在物体表面后,会反射回扫描仪的接收器上。
接收器会记录激光束反射的时间和方向。
3. 计算三维坐标:根据激光束的发射时间和接收时间,以及激光束的方向,可以计算出物体表面的三维坐标信息。
4. 构建点云模型:将计算得到的三维坐标信息整合起来,就可以构建出物体的三维点云模型。
这个过程需要对大量的数据进行处理和分析。
5. 生成三维模型:根据点云模型,可以生成物体的三维模型。
这个过程可以通过计算机软件来实现,也可以通过3D打印来实现。
二、三维激光扫描的应用领域三维激光扫描技术具有高精度、高效率和非接触性的特点,因此在各个领域都得到了广泛的应用。
1. 建筑和土木工程:三维激光扫描可以用于建筑物的设计和施工监测,包括建筑结构的检测、地形地貌的勘测、室内外环境的建模等。
2. 制造业:三维激光扫描可以在制造过程中用于快速测量物体的尺寸和形状,包括零部件的尺寸检测、质量控制、逆向工程等。
3. 文物保护:三维激光扫描可以用于对文物和古迹的三维数字化和保护,包括建筑物的修复、雕塑的复制、考古遗址的记录等。
4. 地质勘探:三维激光扫描可以用于对地形和地貌的三维采集,包括矿山的勘探、地质灾害的监测、地质构造的研究等。
5. 医学领域:三维激光扫描可以用于医学影像的三维重建和分析,包括医学影像的诊断、手术模拟、义肢定制等。
6. 航空航天:三维激光扫描可以用于对航空航天器件和构件的三维测量和检测,包括飞行器的结构分析、航天器的装配等。
三、三维激光扫描的技术发展随着科学技术的不断进步,三维激光扫描技术也在不断发展和完善。
三维激光扫描仪应用于地形测量操作流程:
第一步、建立工程及数据下载
1.1 新建工程:
点击工具栏“project”命令-“New”-选择工程在计算机中存贮位置并为工程命名;
1.2设备连接:
双击工程名在出现的对话框中点击“Instrument”命令并且在“Network”命令下设置IP
地址为“192.168.0.234”(对应扫描仪中IP地址)。
1.3 数据下载
点击工具栏“HELP”-“download and convert”-选取需要的数据进行下载。(可右键工程
名称点”check all”全选所有数据)
第二步、选取反射片或公共点。
在新接触RIEGL扫描仪或无明显公共特征地物的情况下不建议运用选取公共点进行点云
数据的拼接,最好是每站摆设3个反射片来进行粗拼和坐标系的转换。
选取反射片一般在2D视图下灰度模式中的点云数据中选取
在反射片的中心点击右键,选择“create tiepoint here”输入点名称(点名称应便于记住并
且与选取的公共点区分开)
在2D视图中选取反射片后,可在3D视图中拖入标记的反射片来检查标记的反射片位置是
否正确,若发现反射片偏离,可在TPL中删除改点,在3D视图中重新选择。
第三步、导入外业实测反射片坐标(反射片坐标是用RTK测得)
把外业RTK点(TXT格式或者CSV格式)导入TPL(GLCS)需要注意X6位Y7位;
如果我们是用选取公共点进行站站之间的粗拼,或用反射片进行粗拼,可以在TPL(GLCS)
中选取所有点右键,复制到TPL(PRCS)。
注意:一般我们在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描,内业一般
就可以不用进行粗拼,第四步可以跳过,所以我们不用将TPL(GLCS)中的点复制到TPL(PRCS)
中。
第四步、粗拼
粗拼就是将站站之间的位置在一定的误差范围内重合。粗拼有三种方法
一、 在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描,相对位置不会发生
太大的变化,我们可以理解为已经粗拼完成。某些个别站因为各种原因可能会发生相
对位置变化很大的情况,我们可以通过改变某站扫描数据的X、Y、Z坐标进行粗拼。
例:假设第一站(①)的点云数据相对位置正确,我们将第二站(②)的点云数据与
①的点云数据进行粗略拼接。
步骤为
将①②的点云数据放到一个视图窗口上,调整至较为清晰的公共部分
在右边的视图框中选中第二站的点云数据,右键选择“modify orientation & position”
命令
二、 通过扫描仪中反射片坐标TPL(socs)与RTK所测坐标进行点与点匹配进行粗拼
将RTK所测的TPL(GLCS)在每站的TPL里面选择TPL(GLCS) 寻找“同名点”(和导入
的控制点匹配)点到点,设置正确的容差和匹配点个数,如果无法匹配的时候首先检
查容差设置和匹配点数量的设置,如果还不行打开3D点云看选取的位置是否在所要
选取的位置上。
如果在这一站里没有找到这三个反射片可以通过手选3个公共点与有公共部分的站进行匹
配
三、 手动拼接
在相关两站点云中分别选择至少三对同名点,通过每一站的TPL(SOCS)中的“寻
找同名点功能”与其他站进行拼接。
用此拼接方法时需注意设定一站为基础站,其他站一次往这站上拼,每进行一次粗
拼,就要马上做一次精拼(例如scanpos001为基准站,首先在scanpos001和scanpos002
的点云中选取至少三对同名点,然后在scanpos002的TPL中点击寻找同名点,勾选
scanpos001站进行粗拼,之后马上对这两站进行精拼,然后在选取scanpos003与
scanpos002的同名点进行粗拼)。
注意:手动拼接的方法可与之前两种粗拼方法混用,而粗拼方法一和二不得一起使用。
第五步 精拼(多站点拼接)
5.1 准备数据
在工具栏拼接命令下进行创建用于拼接的基础数据,设置参数(如果是做地形max plane
error=0.02m(建筑的话为0.015)、max edge lenth=2m(建筑的话为1)、reference range=
设置站站重叠长度或测程的一半)
5.2 精拼
打开多站点拼接命令,锁定基础站,如果多站已拼接好需将拼好站锁定(拼好一站锁一
站),在拼接过程中一定要一站一站拼
需要设置的参数(设置搜索半径,半径大小根据粗拼的结果来定;设置误差递减,幅度
不要太大;)根据计算的结果重复设置更小参数直至达到最优结果;检查点云数据,看无明
显分层即可。
第六步 坐标转换
若采用每站三个反射片粗拼的方法(即粗拼方法二),首先需要删除TPL(prcs)里的所有
点,之后将每一站TPL(socs)中的点复制到TPL(prcs),打开TPL(prcs)进行点对点匹配
(坐标转换)。
若没有才用三个反射片粗拼的方法,可直接将每一站TPL(socs)中的点复制到TPL(prcs),
打开TPL(prcs)进行点对点匹配(坐标转换)。
第七步 数据分块
对于较大区域的测图,由于GPS误差、拼接误差等多方面因素的影响,外业所采集的
控制点在坐标转换过程中不可能完全应用,为了提高精度我们需要将数据分为几块,保证每
一块内采集的所有控制点都能在满足精度要求的情况下使用。
第八步 数据合并和抽希
在OBJECTS里面的POLYDATA中右键新建一个POLYDATA文件,然后再出现的对话框中
选择所要合并的文件,并在设置中点击octree命令在increment栏中确定抽希的间隔距离,
勾选Conbine命令合并选择的数据。
上图为0.8平方的矿坑采集的点云数据.
上图为左边为数据抽希后的数据右边为没有抽希的点云数据。
第九步 剔除植被
打开合并好的数据,通过正视图、侧视图等删除躁点;部分选取数据,点击terrian filter
按钮,选择工程坐标系(GLCS)设置vegetation 剔除植被、mining-object剔除矿上上的物体、
mining-points below terrain为剔除低于地面的点。在运行剔除植被之后,所有被计算机认为
是植被的点将处于选择状态,在这当中通常会有一些坡坎点,我们需要手动的将这些有用的
点进行保留,进入选择状态,选择空五角星图标,手动选择需要保留的点。
对点云进行检查把不参与生成等高线的点(噪点、植被、房屋等)手动框选删除。
第十步 选取地物点
为了在CAD中描图更加明显,我们通常选取原始点云中的地物进行绘制,打开有地物
点的原始点云数据,手动选择地物部分,用复制命令将这些点创建为一个新的polydata。
第十一步 导出点云数据
在polydata中选取处理好的数据点击右键选取export命令-选择保存类型
1、选择ascii格式导出ID X Y Z,加一列逗号当高程点导入CAD;
2,选择地物导出DXF格式可以作为底图加载进CAD进行画草图。
到此就可以把dat数据导入cass进行画图了。(三维激光扫描仪自带单方相机取景画图遇到
不清楚的地物可以提取照片作为参考)。
其他基本功能及操作
一、点云附色
在原始点云数据上点击右键,选择color from image,本站拍摄的照片将会附到点云数
据上,之后通过在视图中选却ture color一项查看彩色点云数据。
二、生成DEM模型
打开剔除植被、地物点的点云数据(polydata),在右边窗口中选择全球坐标系,点击俯视图,
在视图中右键,“选择——选择所有”,再次点击右键,“Triangulate—— plane triangulate”,
在弹出对话框中设置参数1、最大三角网边长(根据点云数据漏洞大小设置),2、三角网与
视角的角度(为了获得更多的三角网数据通常设置为90°,无限制)3、最小三角形内角(为
了避免生成的三角网过于尖锐,通常需要给定一个最小三角形内角,但是为了生成的三角网
少有漏洞,通常设置此值为0)
三、动画制作
在VIEW文件夹中新创建一个视图窗口,在视图窗口中右键,选择create new animation,
在视图中拖入需要的点云数据,在视图中旋转角度旋转合适位置后,点击add position添加
一帧,依此类推。添加所有关键帧后,点击recorder命令中的record按钮,开始渲染视频,
此过程很长需耐心等待。
以上内容为简要介绍,需详细了解请查看相关视频和中文繁体版操作手册。
