计算机网络与通信第二周1

C = 2W lbn 其中，W为信道的带宽(以Hz为单位)，n为一个脉冲信 号代表的有效状态数。
奈氏准则描述的是有限带宽、无噪声信道的最大数据 传输速率与信道带宽之间的关系。如考虑信道噪声问题， 可用香农(Shannon)定律来表述，它描述了有限带宽、有随 机热噪声信道的最大数据传输速率与信道带宽、信号噪声 功率比之间的关系。信道的最大信息传输速率为C：
模拟数据反映的是连续消息，如话音和图像等。话音 的声压是时间的连续函数。数字数据反映的是离散消息， 就是用一系列符号代表的消息，而每个符号只可以取有限 个值。数字数据在传送时，一段时间内传送一个符号，因 此在瞬间内数据是离散的。因此，用来反映取值上离散的 文字或符号的数据是数字数据。
信号(Signal)是数据的电编码或电磁编码。它分为两种： 模拟信号和数字信号。模拟信号是一种连续变化的电信号， 它用电信号模拟原有消息。
在数据通信系统中，传输信息的通路称为“信道”。 信道一般都是用来表示向某一个方向传送信息的媒体。在 计算机网络中，有物理信道和逻辑信道之分。根据传输介 质是否有形，物理信道可以分为有线信道和无线信道。如 果按照信道中传输的数据信号的类型来分，物理信道又可 以分为模拟信道和数字信道。模拟信道传输的是模拟信号， 而数字信道直接传输二进制数字脉冲信号。
图2-5 异步方式字符结构
(2) 同步方式。如图2-6所示。发送前，发送端和接收端 应先约定同步字符的个数及每个同步字符的代码，以便实 现接收与发送的同步。
图2-6 同步传输
4．数据传输类型 1) 基带传输 由计算机或数字终端产生的信号是一连串的脉冲信号，它 包含有直流、低频和高频等组成分量。
模拟信道的容量指信道传输信号的可接收频率范围， 其带宽为传输信号的最高频率和最低频率的差值。如话音 电路接收的语音频率为300～3400 Hz，则其带宽为3400 300 = 3100 Hz(一般话音电路带宽取4 kHz)。

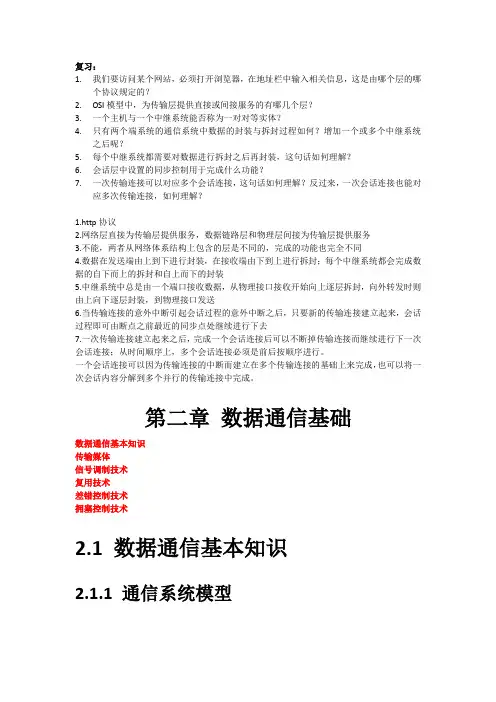

复习：1.我们要访问某个网站，必须打开浏览器，在地址栏中输入相关信息，这是由哪个层的哪个协议规定的？2.OSI模型中，为传输层提供直接或间接服务的有哪几个层？3.一个主机与一个中继系统能否称为一对对等实体？4.只有两个端系统的通信系统中数据的封装与拆封过程如何？增加一个或多个中继系统之后呢？5.每个中继系统都需要对数据进行拆封之后再封装，这句话如何理解？6.会话层中设置的同步控制用于完成什么功能？7.一次传输连接可以对应多个会话连接，这句话如何理解？反过来，一次会话连接也能对应多次传输连接，如何理解？1.http协议2.网络层直接为传输层提供服务，数据链路层和物理层间接为传输层提供服务3.不能，两者从网络体系结构上包含的层是不同的，完成的功能也完全不同4.数据在发送端由上到下进行封装，在接收端由下到上进行拆封；每个中继系统都会完成数据的自下而上的拆封和自上而下的封装5.中继系统中总是由一个端口接收数据，从物理接口接收开始向上逐层拆封，向外转发时则由上向下逐层封装，到物理接口发送6.当传输连接的意外中断引起会话过程的意外中断之后，只要新的传输连接建立起来，会话过程即可由断点之前最近的同步点处继续进行下去7.一次传输连接建立起来之后，完成一个会话连接后可以不断掉传输连接而继续进行下一次会话连接；从时间顺序上，多个会话连接必须是前后按顺序进行。

一个会话连接可以因为传输连接的中断而建立在多个传输连接的基础上来完成，也可以将一次会话内容分解到多个并行的传输连接中完成。

第二章数据通信基础数据通信基本知识传输媒体信号调制技术复用技术差错控制技术拥塞控制技术2.1 数据通信基本知识2.1.1 通信系统模型2.1.2 通信方式数据通信中，按信号在传输介质中的传输方向，可分三种方式：单工、半双工、全双工。

如图所示2.1.3 数字通信和模拟通信数字通信：传输系统的物理链路上传输的是数字信号（数字信号是指离散的电信号，直接用两种不同的电压表示二进制的0和1，又称基带信号）模拟通信：传输系统的物理链路上传输的是模拟信号（模拟信号是指连续的载波信号）要表示路口红灯的变化过程，要使用什么信号？要表示24小时天气温度的变化过程，要使用什么信号呢？信号传输过程的失真由于物理链路存在电阻、电感和电抗，导致信号经过物理链路时会衰减，衰减程度与物理链路的长度成正比，衰减后的信号会产生失真，失真是指组成信号的不同频率的波形的不同程度的衰减所造成的信号形状发生变化，而不仅仅是指信号幅度等比例降低。

《与网络（含实验）》课程教学大纲课程名称：计算机通信与网络（含实验）课程代码：TELE2112英文名称：课程性质：专业必修课程学分/学时：3开课学期：第二学期适用专业：通信工程先修课程：通信原理后续课程：开课单位：课程负责人：大纲审核人：一、课程性质和教学目标课程性质：计算机通信与网络是通信工程专业一门重要的专业基础课，是通信工程专业必修的主干核心课。

本课程采用教师知识讲授为主，实验为辅的教学模式，旨在让学生初步掌握计算机网络的体系架构和相关的核心协议的工作原理和规则。

教学目标：计算机通信与网络是讲授计算机网络的体系架构及相关各层功能协议的课程，通过课程讲解和实验等环节，让学生对计算机网络的体系架构和功能协议有一个全面而系统的认知，培养学生对计算机通信网络复杂系统分解和集成的分析解决能力。

本课程的具体教学目标如下：1.能够针对计算机通信网络中的工程问题建立合适的数学模型；2.能分析和判断计算机通信网络协议中的关键环节，并获得有效结论；3.能使用专业知识描述分析计算机通信网络中数据传输过程；4.了解计算机通信网络的体系架构和协议构成,了解与计算机通信网络相关的技术标准（如/IP，802.3等标准）。

二、课程目标与毕业要求的对应关系三、课程教学内容及学时分配（重点内容：难点内容：）1、概述（6学时）（支撑课程目标1，6）1.1计算机网络在信息时代中的作用1.2因特网概述★1.3因特网组成★1.4计算机网络在我国的发展1.5计算机网络的类别1.6计算机网络的性能★1.7计算机网络体系结构★✧目标及要求：1)通过概述的介绍，使得学生掌握计算机网络的基本概念，介绍计算机网络的发展；2)熟悉计算机网络的性能指标及分层体系结构，了解服务、协议等概念。

✧作业内容：强化对计算机网络的认识，加强对计算机通信协议的了解和掌握，因特网两大组成部分的特点以及它们各自的工作方式，计算机网络常用的性能指标，网络协议的三个要素以及各自含义。

计算机网络与通信实验报告专业：信息安全学号：100410428姓名：谢宇奇哈尔滨工业大学（威海）图1-1图1-2图1-3 -t 不停地向目标主机发送数据图1-4 -a 以IP地址格式来显示目标主机的网络地址图1-5 指定count=6次图1-6 -l 3 指定发送到目标主机的数据包的大小。

图1-7 Tracert命令的使用图1-8 Netstat命令图1-9 -s显示每个协议的统计。

图1-10 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-11 -r显示路由表。

图1-12 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-13 -n 以数字形式显示地址和端口号。

图1-14 -t 显示当前连接卸载状态。

图1-15 -o显示拥有的与每个连接关联的进程 ID。

图1-16 -p proto 显示 proto 指定的协议的连接；proto 可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。

图1-17 all 显示现时所有网络连接的设置图1-18释放某一个网络上的IP位置图1-19 renew 更新某一个网络上的IP位置图1-20 flushdns 把DNS解析器的暂存内容全数删除图1-21 -a[ InetAddr] [ -N IfaceAddr] 显示所有接口的当前 ARP 缓存表。

图1-22 使用arp -s IP MAC 命令来绑定物理地址图1-23 arp指令的帮助图1-24 route –n查看路由信息图1-25 查看本机路由表信息图1-26 route 添加路由表图1-27 删除路由表图1-28 打印Windows 路由表图2-1 到根名称服务器上查找能解析.com的顶级域的域名实验结果图2-2 到顶级域名称服务器上查找能解析的顶级域的子域域名图2-3 到顶级域名称服务器查找能解析权威名称服务器的域名图2-4 到权威名称服务器上查找的A类型（对应的IP）图2-5 验证的IP映射图2-6利用TELNET进行SMTP的邮件发送。
