数字信号课程设计 应用FFT对信号进行频谱分析

实验二用FFT对信号进行频谱分析简介：频谱分析是信号处理中常用的一种方法，通过将信号变换到频域，可以得到信号的频谱特征。

其中，快速傅里叶变换（FFT）是一种高效的计算频域的方法。

在这个实验中，我们将学习如何使用FFT对信号进行频谱分析。

实验步骤：1.准备工作：a. 安装MATLAB或者Octave等软件，并了解如何运行这些软件。

2.载入信号：a. 在MATLAB或Octave中，使用内置函数加载信号文件，将信号读入到内存中。

b.查看信号的基本信息，例如采样频率、时长等。

3.FFT变换：a. 使用MATLAB或Octave的fft函数将信号由时域变换到频域。

b.设置合适的参数，例如变换的点数、窗口函数等。

可以尝试不同的参数，观察其对结果的影响。

4.频谱绘制：a. 使用MATLAB或Octave的plot函数将变换后的频率数据进行绘制。

b.可以绘制幅度谱（频率的能量分布）或相位谱（频率的相位分布），也可以同时绘制两个谱。

5.频谱分析：a.根据绘制出的频谱，可以观察信号的频率特征。

例如，可以识别出信号中的主要频率分量。

b.可以进一步计算信号的能量、均值、方差等统计量，了解信号的功率特征。

c.可以对不同的信号进行对比分析，了解它们在频域上的差异。

实验结果和讨论：1.绘制出的频谱图可以清晰地显示信号的频率分量，可以识别出信号中的主要频率。

2.通过对不同信号的对比分析，可以发现它们在频域上的差异，例如不同乐器的音调特征。

3.可以进一步分析频谱的统计特征，例如信号的能量、平均幅度、峰值频率等。

4.在进行FFT变换时，参数的选择对结果有一定的影响，可以进行参数的调优，获得更准确的频谱分析结果。

结论：本实验通过使用FFT对信号进行频谱分析，可以获得信号在频域上的特征。

通过观察频谱图和统计特征，可以进一步了解信号的频率分布、能量特征等信息。

这对信号处理、音频分析等领域具有很大的应用价值。

在实际应用中，可以根据不同的需求，选择合适的参数和方法，对不同的信号进行频谱分析。

用FFT对信号做频谱分析傅里叶变换（Fourier Transform）是一种将信号从时域转换到频域的数学方法，可用于信号的频谱分析。

通过傅里叶变换，我们可以将时域上的信号转换为频域上的频谱，帮助我们理解信号的频率组成以及各个频率分量的强弱。

频谱分析是对信号进行频率分析的过程，是了解信号在频域上的特性和频率成分的一种方法。

通过频谱分析，我们可以获得信号的频率分布情况，帮助我们了解信号的频率成分、频率峰值等信息。

在进行频谱分析时，常用的方法之一是采用快速傅里叶变换（FFT）。

FFT是一种高效的算法，能够快速计算离散傅里叶变换（DiscreteFourier Transform）。

下面将详细介绍FFT在频谱分析中的应用。

首先，我们需要将待分析的信号转换为数字信号，并对其进行采样，得到一个离散的信号序列。

然后，使用FFT算法对这个离散信号序列进行傅里叶变换，得到信号的频谱。

在进行FFT之前，需要进行一些预处理工作。

首先，需要将信号进行加窗处理，以减少泄露效应。

加窗可以选择矩形窗、汉宁窗、汉明窗等，不同的窗函数对应不同的性能和应用场景。

其次，需要对信号进行零填充，即在信号序列末尾添加零值，以增加频谱的分辨率。

零填充可以提高频谱的平滑度，使得频域上的分辨率更高。

接下来，我们使用FFT算法对经过加窗和零填充的信号序列进行傅里叶变换。

FFT算法将离散信号变换为离散频谱，得到信号的频率成分和强度。

FFT结果通常呈现为频率和振幅的二维图像，横轴表示频率，纵轴表示振幅。

通过观察频谱图像，我们可以得到一些关于信号的重要信息。

首先，我们可以观察到信号的频率成分，即信号在不同频率上的分布情况。

在频谱图像中，高峰表示信号在该频率上强度较高，低峰表示信号在该频率上强度较低。

其次，我们可以通过峰值的位置和强度来分析信号的主要频率和频率成分。

频谱图像上的峰值位置对应着信号的主要频率，峰值的高度对应着信号在该频率上的强度。

最后，我们还可以通过观察频谱图像的整体分布情况，来获取信号的频率范围和频率分布的特点。

实验二的应用FFT对信号进行频谱分析引言：频谱分析是通过将连续信号转换为离散信号，根据信号在频域上的强度分布来分析信号的频谱特性。

其中，FFT（Fast Fourier Transform，快速傅里叶变换）是一种常见的频谱分析算法，可以高效地计算离散信号的傅里叶变换。

实验目的：本实验旨在使用FFT算法来对一个信号进行频谱分析，从而了解FFT 的原理和应用。

实验器材：-计算机-MATLAB软件实验步骤：1.准备信号数据：首先，需要准备一个信号数据用于进行频谱分析。

可以通过MATLAB 自带的函数生成一个简单的信号数据，例如生成一个正弦信号：```Fs=1000;%采样频率T=1/Fs;%采样时间间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量S = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t); % 生成信号，包含50Hz和120Hz的正弦波成分```其中，Fs为采样频率，T为采样时间间隔，L为信号长度，t为时间向量，S为生成的信号数据。

2.进行FFT计算：利用MATLAB提供的fft函数，对准备好的信号数据进行FFT计算，得到信号的频谱：```Y = fft(S); % 对信号数据进行FFT计算P2 = abs(Y/L); % 取FFT结果的模值，并归一化P1=P2(1:L/2+1);%取模值前一半P1(2:end-1) = 2*P1(2:end-1); % 对非直流分量进行倍频处理f=Fs*(0:(L/2))/L;%计算对应的频率```其中，Y为FFT计算的结果，P2为对应结果的模值，并进行归一化处理，P1为P2的前一半，f为对应的频率。

3.绘制频谱图：使用MATLAB的plot函数，将频率和对应的功率谱绘制成频谱图：```plot(f,P1)title('Single-Sided Amplitude Spectrum of S(t)')xlabel('f (Hz)')ylabel('，P1(f)，')```实验结果与分析：上述实验步骤通过MATLAB实现了对一个信号的频谱分析并绘制成频谱图。

用FFT对信号作频谱分析快速傅立叶变换（FFT）是一种在信号处理中常用于频谱分析的方法。

它是傅立叶变换的一种快速算法，通过将信号从时间域转换到频域，可以提取信号的频率信息。

FFT算法的原理是将信号分解为不同频率的正弦波成分，并计算每个频率成分的幅度和相位。

具体而言，FFT将信号划分为一系列时间窗口，每个窗口内的信号被认为是一个周期性信号，然后对每个窗口内的信号进行傅立叶变换。

使用FFT进行频谱分析可以得到信号的频率分布情况。

频谱可以显示信号中各个频率成分的强度。

通过分析频谱可以识别信号中的主要频率成分，判断信号中是否存在特定频率的干扰或噪声。

常见的应用包括音频信号处理、图像处理、通信系统中的滤波和解调等。

使用FFT进行频谱分析的步骤如下：1.首先，获取待分析的信号，并确保信号是离散的，即采样频率与信号中的最高频率成分满足奈奎斯特采样定理。

2.对信号进行预处理，包括去除直流分量和任何不需要的干扰信号。

3.对信号进行分段，分段后的每个窗口长度在FFT算法中通常为2的幂次方。

常见的窗口函数包括矩形窗、汉明窗等。

4.对每个窗口内的信号应用FFT算法，将信号从时间域转换到频域，并计算每个频率成分的幅度和相位。

5.对所有窗口得到的频谱进行平均处理，以得到最终的频谱分布。

在使用FFT进行频谱分析时需要注意的问题有：1.噪声的影响：FFT对噪声敏感，噪声会引入幅度偏差和频率漂移。

可以通过加窗等方法来减小噪声的影响。

2.分辨率的选择：分辨率是指在频谱中能够分辨的最小频率间隔。

分辨率与信号长度和采样频率有关，需要根据需求进行选择。

3.漏泄效应：当信号中的频率不是FFT长度的整数倍时，会出现漏泄效应。

可以通过零填充等方法来减小漏泄效应。

4.能量泄露：FFT将信号限定在一个周期内进行计算，如果信号过长，则可能导致部分频率成分的能量泄露到其他频率上。

总之，FFT作为信号处理中常用的频谱分析方法，能够提取信号中的频率信息，广泛应用于多个领域。

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先，我们需要了解FFT的原理。

FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。

在频谱图中，横轴表示频率，纵轴表示振幅。

该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容：1.实验目的和背景介绍。

应用FFT实现信号频谱分析一、快速傅里叶变换（FFT）原理快速傅里叶变换是一种将时域信号转换为频域信号的算法，它通过将信号分解为不同频率的正弦波的和，来实现频谱分析。

FFT算法是一种高效的计算DFT（离散傅里叶变换）的方法，它的时间复杂度为O(nlogn)，在实际应用中得到广泛使用。

二、FFT算法FFT算法中最基本的思想是将DFT进行分解，将一个长度为N的信号分解成长度为N/2的两个互为逆序的子信号，然后对这两个子信号再进行类似的分解，直到分解成长度为1的信号。

在这一过程中，可以通过频谱折叠的性质，减少计算的复杂度，从而提高计算效率。

三、FFT实现在实际应用中，可以使用Matlab等软件来实现FFT算法。

以Matlab 为例，实现FFT可以分为以下几个步骤：1.读取信号并进行预处理，如去除直流分量、归一化等。

2. 对信号进行FFT变换，可以调用Matlab中的fft函数，得到频域信号。

3.计算频谱，可以通过对频域信号进行幅度谱计算，即取频域信号的模值。

4.可选地，可以对频谱进行平滑处理，以降低噪音干扰。

5.可选地，可以对频谱进行归一化处理，以便于分析和比较不同信号的频谱特性。

四、应用1.音频处理：通过分析音频信号的频谱，可以实现音频特性的提取，如频率、振幅、共振等。

2.图像处理：通过分析图像信号的频谱，可以实现图像特征的提取，如纹理、边缘等。

3.通信系统：通过分析信号的频谱，可以实现信号的调制解调、频谱分配等功能。

4.电力系统：通过分析电力信号的频谱，可以实现电力质量分析、故障检测等。

总结：应用FFT实现信号频谱分析是一种高效的信号处理方法，通过将时域信号转换为频域信号，可以实现对信号频谱特性的提取和分析。

在实际应用中，我们可以利用FFT算法和相应的软件工具，对信号进行频谱分析，以便于进一步的研究和应用。

1. 三、实验内容和结果:高斯序列的时域和频域特性:高斯序列的时域表达式:2(),015()0,n p q a e n x n -⎧⎪≤≤=⎨⎪⎩其它固定参数p=8,改变参数q 的值, 记录时域和频域的特性如下图。

图 1i. 结论: 从时域图中可以看到, q 参数反应的是高斯序列能量的集中程度: q 越小, 能量越集中, 序列偏离中心衰减得越快, 外观上更陡峭。

同时, 随着q 的增大, 时域序列总的能量是在增大的。

频域上, 对应的, 随着q 的增加, 由于时域序列偏离中心的衰减的缓慢, 则高频分量也就逐渐减, 带宽变小: 时域上总的能量增大, 故也可以看到低频成分的幅度都增大。

固定参数q, 改变参数p, 记录时域和频域的特性如下图 2.图 22. 结论: p 是高斯序列的对称中心, p 的变化在时域表现为序列位置的变化。

由于选取的矩形窗函数一定, p 值过大时, 会带来高斯序列的截断。

并且随着p 的增大, 截断的越来越多。

对应地, 看频域上的变化: 截断的越多, 高频的成分也在增多, 以至发生谱间干扰, 泄露现象变得严重。

从图中可以看到, 在p=13时, 已经有混叠存在。

当p=14时, 混叠进一步加大, 泄露变得更明显。

衰减正弦序列的时域和幅频特性:sin(2),015()0,n b e fn n x n απ-⎧≤≤=⎨⎩其它改变参数f, 记录时域和幅频特性如下图3.图 33. 结论: 随着f 的增大, 时域上可以看到, 序列的变化明显快多了。

从幅度谱上看, 序列的高频分量逐渐增多, 低频分量逐渐减小, 以至于发生严重的频谱混叠。

当f 增大到一定的程度, 从图中可以看到, f=0.4375和f=0.5625时的幅度谱是非常相似的, 此时已经很难看出其幅度谱的区别。

三角序列的时域表达式和对应的时域和幅频特性如图 4:c 1,03()8,470,n n x n n n n +≤≤⎧⎪=-≤≤⎨⎪⎩其它图 4结论: 随着fft 取点数的增多, 能够看到的幅度谱的频率分量变得丰富, 得到的是高密度更高的谱, 也就是减轻了栅栏效应。

实验二应用FFT对信号进行频谱分析姓名: 刘竟伦班级: 11电子A 学号: 1115105037 日期 2014 年 3月15日指导老师戴在平华侨大学信息科学与工程学院电子工程系一、实验目的(1) 进一步加深DFT 算法原理和基本性质的理解(因为FFT 只是DFT 的一种快速算法， 所以FFT 的运算结果必然满足DFT 的基本性质)。

(2) 熟悉FFT 算法原理和FFT 子程序的应用。

（3) 学习用FFT 对连续信号和时域离散信号进行谱分析的方法， 了解可能出现的分析误差及其原因， 以便在实际中正确应用FFT 。

二、实验原理与方法(1) 复习DFT 的定义、 性质和用DFT 作谱分析的有关内容。

(2) 复习FFT 算法原理与编程思想， 并对照DIT-FFT 运算流图和程序框图， 读懂本实验提供的FFT 子程序。

(3) 编制信号产生子程序， 产生以下典型信号供谱分析用：应当注意，如果给出的是连续信号xa （t ），则首先要根据其最高频率确定采样速率fs 以及由频率选择采样点数N ，然后对其进行软件采样（即计算择要以能分辨开其中的三个频率对应的谱线为准则。

对周期序列，最好截取周期的整数倍进行分析，否则有可能产生较大1423()()1,03()8470403()3470x n R n n n x n n n n n x n n n =⎧+≤≤⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩456()cos 4()sin 8()cos8cos16cos20x n n x n n x n t t tπππππ===++的分析误差。

请实验者根据DFT的隐含周期性思考这个问题。

(4) 编写主程序。

三、上机实验内容及实验结果图（1）对2中所给出的信号逐个进行谱分析。

下面给出针对各信号的FFT变换区间N以及对连续信号x6（t）的采样频率fs。

x1(n),x2(n),x3(n),x4(n),x5(n),:N=8,16x6(t):fs=64(hz),N=16,32,64x1(n)=R4(n)对应x1(n)的matlab源程序代码：n=[0:7];x=[1 1 1 1 0 0 0 0]f1=fft(x,8)f2=fft(x,16)subplot(2,2,1)stem(n,x);axis([0 8 0 2])xlabel('n')ylabel('xl(n)')title('xl的波形 ') subplot(2,2,4)k=[0:15]stem(k,abs(f2));axis([0 16 0 5])xlabel('k')ylabel('|xl(k)|')title('xl(n)的16点fft') subplot(2,2,3)k=[0:7]stem(k,abs(f1));axis([0 10 0 5])xlabel('k')ylabel('|xl(k)|')title('xl(n)的8点fft') 得到如下波形图：2.对应x2(n)的matlab 源程序代码： n=[0:7];x=[1 2 3 4 4 3 2 1]f1=fft(x,8)f2=fft(x,16)subplot(2,2,1)stem(n,x); 1423()()1,03()8470403()3470x n R n n n x n n n n n x n n n =⎧+≤≤⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩axis([0 8 0 4])xlabel('n')ylabel('x2(n)')title('x2的波形')subplot(2,2,4)k=[0:15]stem(k,abs(f2));axis([0 16 0 20])xlabel('k')ylabel('|x2(k)|')title('x2(n)的16点fft') subplot(2,2,3)k=[0:7]stem(k,abs(f1));axis([0 10 0 20])xlabel('k')ylabel('|x2(k)|')title('x2(n)的8点fft')3.对应x3(n)的matlab 源程序代码： n=[0:7];x=[4 3 2 1 1 2 3 4]f1=fft(x,8)f2=fft(x,16)subplot(2,2,1)stem(n,x);axis([0 8 0 4])xlabel('n')ylabel('x3(n)')title('x3的波形')subplot(2,2,4)k=[0:15]stem(k,abs(f2));axis([0 16 0 20])xlabel('k')ylabel('|x3(k)|')title('x3的16点fft')subplot(2,2,3)k=[0:7]stem(k,abs(f1));axis([0 8 0 20])xlabel('k')ylabel('|x3(k)|')title('x3(n)的8点fft')1423()()1,03()8470403()3470x n R n n n x n n n n n x n n n =⎧+≤≤⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩4.x4（n）=cos(pi/4*n)对应x4(n)的matlab源程序代码：n=[0:7];x=cos(0.25*pi*n)f1=fft(x,8)subplot(2,2,1)stem(n,x);axis([0 8 -4 4])xlabel('n')ylabel('x4(n)')title('x4的波形')n=[0:15]x=cos(0.25*pi*n)f2=fft(x,16)subplot(2,2,2)stem(n,x);axis([0 16 -4 4])ylabel('x4(n)')title('x4的波形')subplot(2,2,4)k=[0:15]stem(k,abs(f2));axis([0 16 0 20])xlabel('k')ylabel('|x4(k)|')title('x4(n)的16点fft')subplot(2,2,3)k=[0:7]stem(k,abs(f1));axis([0 8 0 20])xlabel('k')ylabel('|x4(k)')title('x4(n)的8点fft')X5(n)=sin(pi/8*n)对应x5(n)的matlab源程序代码：clearn=[0:7]x=sin((pi*n)/8)f1=fft(x,8)subplot(2,2,1)stem(n,x);axis([0 8 -4 4]) xlabel('n')ylabel('x5(n)')title('x5的波形图 ') x=sin(0.125*pi*n)f2=fft(x,16)subplot(2,2,2)stem(n,x);axis([0 16 -4 4]) xlabel('n')ylabel('x5(n)')title('x5的波形图 ') subplot(2,2,4)k=[0:15]stem(k,abs(f2)); axis([0 16 0 20]) xlabel('k')ylabel('|x5(k)|') title('x5的16点fft') subplot(2,2,3)k=[0:7]stem(k,abs(f1)); axis([0 8 0 20]) xlabel('k')ylabel('|x5(k)|') title('x5的8点 fft')X6(t)=cos(pi*8*n)+sin(pi*16*t)+cos(20*pi*t) 对应x6(n)的matlab源程序代码：Ts=1/16;n=0:15;Xa=cos(8*n*Ts*pi)+cos(16*n*Ts*pi)+cos(20*n*Ts*pi);f1=fft(Xa,16);subplot(3,2,1);stem(n,Xa);axis([0 15 -2 3]);xlabel('n');ylabel('x6(n)')title('x6(n) N=16') %ÏÔʾx6£¨n£©N=16;k=0:15subplot(3,2,2);stem(k,abs(f1));axis([0 16 0 15])xlabel('k')ylabel('|x6(k)|')title('x6(n) N=16的16点 fft');n=0:31;Xb=cos(8*n*Ts*pi)+cos(16*n*Ts*pi)+cos(20*n*Ts*pi); f2=fft(Xb,32);subplot(3,2,3);stem(n,Xb);axis([0 32 -2 3]);xlabel('n');ylabel('x6(n)')title('x6(n) N=32') %ÏÔʾx6£¨n£©N=32;k=0:31;subplot(3,2,4);stem(k,abs(f2));axis([0 32 0 20])xlabel('k')ylabel('|x6(k)|')title('x6(n) N=32 的32点fft');n=0:63;Xc=cos(8*n*Ts*pi)+cos(16*n*Ts*pi)+cos(20*n*Ts*pi); f3=fft(Xc,64);subplot(3,2,5);stem(n,Xc);axis([0 64 -2 3]);xlabel('n');ylabel('x6(n)')title('x6(n) N=16') %ÏÔʾx6£¨n£©N=64;k=0:63;subplot(3,2,6);stem(k,abs(f3));axis([0 64 0 40])xlabel('k')ylabel('|x6(k)|')title('x6(n) N=64的64点 fft');(2) 令x7(n)=x4(n)+x5(n)，用FFT计算 8 点和 16 点离散傅里叶变换，X(k)=DFT［x(n)］n=[0:7];x=cos(0.25*pi*n)+sin(0.125*pi*n)f1=fft(x,8)subplot(2,2,1)stem(n,x);axis([0 8 -4 4])xlabel('n')ylabel('x7(n)')title('x7的波形图 ')n=[0:15]x=cos(0.25*pi*n)+sin(0.125*pi*n)f2=fft(x,16)subplot(2,2,2)stem(n,x);axis([0 16 -4 4])xlabel('n')ylabel('x7(n)')title('x7的波形图 ') subplot(2,2,4)k=[0:15]stem(k,abs(f2));axis([0 16 0 20])xlabel('k')ylabel('|x7(k)|')title('x7(n)的16点fft ') subplot(2,2,3)k=[0:7]stem(k,abs(f1));axis([0 8 0 20])xlabel('k')ylabel('|x7(k)|')title('x7(n)的8点fft ')(3) 令x8(n)=x4(n)+jx5(n)，重复(2)。

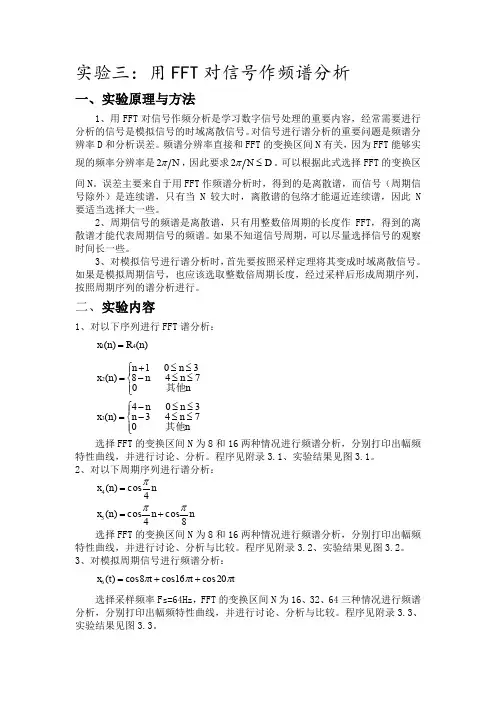

实验三：用FFT 对信号作频谱分析一、实验原理与方法1、用FFT 对信号作频分析是学习数字信号处理的重要内容，经常需要进行分析的信号是模拟信号的时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。

频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是N π2，因此要求D N ≤π2。

可以根据此式选择FFT 的变换区间N 。

误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时，离散谱的包络才能逼近连续谱，因此N 要适当选择大一些。

2、周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。

如果不知道信号周期，可以尽量选择信号的观察时间长一些。

3、对模拟信号进行谱分析时，首先要按照采样定理将其变成时域离散信号。

如果是模拟周期信号，也应该选取整数倍周期长度，经过采样后形成周期序列，按照周期序列的谱分析进行。

二、实验内容1、对以下序列进行FFT 谱分析： )()(41n R n x =⎪⎩⎪⎨⎧≤≤-≤≤+=nn nn n n x 其他0748301)(2⎪⎩⎪⎨⎧≤≤-≤≤-=n n n n n n x 其他0743304)(3选择FFT 的变换区间N 为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析。

程序见附录3.1、实验结果见图3.1。

2、对以下周期序列进行谱分析：n n x 4cos )(4π=n n n x 8cos 4cos )(5ππ+=选择FFT 的变换区间N 为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

程序见附录3.2、实验结果见图3.2。

3、对模拟周期信号进行频谱分析：t t t t x πππ20cos 16cos 8cos )(6++=选择采样频率Fs=64Hz ，FFT 的变换区间N 为16、32、64三种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

利用FFT对信号进行频谱分析傅里叶变换（Fast Fourier Transform，FFT）是一种用于将信号从时域转换为频域的数学算法，在信号处理中经常被用于频谱分析。

频谱分析可以用来确定信号中包含的不同频率的成分，帮助我们理解信号的特性以及包含的信息。

在进行频谱分析之前，我们首先需要了解一些基本概念。

信号可以被看作是一个函数，表示随时间变化的其中一种物理量。

这个函数可以在时域上表示，也可以在频域上表示。

在时域中，信号在不同时间点上的取值。

而在频域中，信号的成分按其频率进行表示，即信号中包含的不同频率的成分。

傅里叶变换可以将一个信号从时域转换为频域，通过将信号分解成一系列正弦和余弦的和，表示信号中包含的不同频率的成分。

FFT是一种高效的算法，能够在计算机上快速地进行傅里叶变换，使频谱分析变得可行。

进行频谱分析的基本步骤如下：1.采集信号：首先需要获得要分析的信号，可以通过传感器、麦克风等设备采集到的模拟信号，或者从文件中读取的数字信号。

2.离散化：将连续的信号离散化，即将信号在时间上进行采样，得到一系列离散的数据点，通常是均匀采样。

3.预处理：根据具体应用的需求，对信号进行预处理。

预处理的方法包括去除噪声、滤波、去除基线漂移等。

4.应用FFT：将预处理后的信号应用FFT算法，将信号从时域转换为频域。

FFT算法可以将信号转换为频谱表示，显示信号中不同频率的成分。

5.频谱分析：对得到的频谱进行分析，可以观察信号中存在的频率成分及其相对强度。

可以通过频谱分析来确定信号中的主要频率、频率的幅值等信息。

6.可视化：可以将得到的频谱进行可视化，使得结论更加直观明了。

常见的可视化方法包括将频谱绘制成线图、柱状图、瀑布图等形式。

频谱分析可应用于多个领域，如音频处理、图像处理、通信信号处理等。

在音频处理中，许多音频效果的实现都依赖于对音频信号的频谱分析，如均衡器、滤波器等。

在通信中，频谱分析可以帮助我们理解信号传输中的问题，例如频率偏移、多径效应等。

20090401310074 海南大学实验二 应用FFT 对信号进行频谱分析一、实验目的1、进一步加深DFT 算法原理和基本性质的理解(因为FFT 只是DFT 的一种快速算法， 所以FFT 的运算结果必然满足DFT 的基本性质)。

2、学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用FFT 。

二、实验原理i.模拟信号频率Ω和采样得到的数字信号频率ω的关系：/s T f ω=Ω=Ωii.DTFT 与对应的理想采样信号的频谱之间的对应关系为：|^()()jw a T X j X e ω=ΩΩ=即DTFT 与FT 的关系为：12()[()]j a r X e X j r T T Tωωπ∞=-∞=-∑就是说，只要知道了采样序列的频谱，就可以得到相应的连续信号的频谱。

(满足耐奎斯特采样定理)iii.DFT 是对离散时间序列的频域采样，是对ZT 上单位圆上的均匀采样，或者是DTFT 上[0,2]π的等间距采样。

当满足频域的采样定理时，便可以由频域的采样值恢复ZT 或者是DTFT 。

所以能用DFT 对信号进行频谱分析。

当采样的点数足够时，便能用它的包络作为模拟信号的近似谱。

近似的过程中，可能会有混叠现象，泄露现象和栅栏效应这三种误差。

iv.离散傅立叶变换DFT ：10()(),0,1,2...,1N nkN n X k x n W k N -===-∑[]101()()(),0,1,2...,1N nkN n x n IDFT X k X k W n N N --====-∑反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此借助FFT 来实现IFFT.三、实验内容和结果：1. 高斯序列的时域和频域特性：高斯序列的时域表达式：2(),015()0,n p q a e n x n -⎧⎪≤≤=⎨⎪⎩其它i. 固定参数p=8,改变参数q 的值，记录时域和频域的特性如下图。

实验二 应用 FFT 对信号进行频谱分析一．实验目的1．在理论学习的基础上，通过本次实验，加深对FFT 的理解，熟悉FFT 算法及其程序的编写。

2．熟悉应用FFT 对典型信号进行频谱分析的方法。

3．了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

二、实验原理与方法一个连续信号的频谱可以用它的傅立叶变换表示为()()j t a Xa j x t e dt +∞-Ω-∞Ω=⎰ (2-1)如果对该信号进行理想采样，可以得到采样序列()() x n xa nT = (2-2)同样可以对该序列进行Z 变换，其中T 为采样周期 ()X Z =()n x n z -+∞-∞∑ (2-3)当z = e jw 的时候，我们就得到了序列的傅立叶变换()()j j n n X e x n e ωω+∞-=-∞=∑ (2-4)其中w 为数字角频率，和模拟域频率的关系为ω = ΩT = Ω/ f s (2-5)式中的f s 是采样频率。

上式说明数字角频率是模拟频率对采样速率f s 的归一化。

同模拟域的情况相似，数字角频率代表了序列值变化的速率，而序列的傅立叶变换称为序列的频谱。

序列的傅立叶变换和对应的采样信号频谱具有下式的对应关系： 12()()j a m X e X j T T ωωπ+∞-∞-=∑ （2-6） 即序列的频谱是采样信号频谱的周期延拓。

从式(2-6)可以看出，只要分析采样序列的频谱，就可以得到相应的连续信号的频谱。

在各种信号序列中，有限长序列在数字信号处理中占有很重要的地位。

无限长的序列也往可以用有限长序列来逼近。

对于有限长的序列我们可以使用离散傅立叶变换（DFT ），这一变换可以很好的反映序列的频域特性，并且容易利用快速算法在计算机上实现。

当序列的长度为N 时，定义DFT 为：10()()N nk N n X k x n W -==∑ (2-7) 其中2j N N W e π-=，它的反变换定义为：101()()N nk N k x n X k W N--==∑ (2-8) 令nk N z W = ，则有:10()()k N N nk N z W n X z x n W --===∑ (2-9)可以得到,()()k N z W X k X z -==，k N z W -=是Z 平面单位圆上幅角为2k Nπω=的点，就是将单位圆进行N 等分以后第K 个点。

实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。

二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。

其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。

傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。

在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。

傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。

在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。

FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。

频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。

三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。

实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。

四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。

开课学院及实验室：电子楼3172018年 4月 29 日3()x n ：用14()()x n R n =以8为周期进行周期性延拓形成地周期序列.(1> 分别以变换区间N ＝8,16,32,对14()()x n R n =进行DFT(FFT>,画出相应地幅频特性曲线；(2> 分别以变换区间N ＝4,8,16,对x 2(n >分别进行DFT(FFT>,画出相应地幅频特性曲线； (3> 对x 3(n >进行频谱分析,并选择变换区间,画出幅频特性曲线.<二）连续信号 1. 实验信号：1()()x t R t τ=选择 1.5ms τ=,式中()R t τ地波形以及幅度特性如图7.1所示.2()sin(2/8)x t ft ππ=+式中频率f 自己选择.3()cos8cos16cos 20x t t t t πππ=++2. 分别对三种模拟信号选择采样频率和采样点数.对1()x t ()R t τ=,选择采样频率4s f kHz =,8kHz ,16kHz ,采样点数用τ.s f 计算.对2()sin(2/8)x t ft ππ=+,周期1/T f =,频率f 自己选择,采样频率4s f f =,观测时间0.5p T T =,T ,2T ,采样点数用p s T f 计算.图5.1 R(t>地波形及其幅度特性对3()cos8cos16cos 20x t t t t πππ=++,选择采用频率64s f Hz =,采样点数为16,32,64. 3. 分别对它们转换成序列,按顺序用123(),(),()x n x n x n 表示.4. 分别对它们进行FFT.如果采样点数不满足2地整数幂,可以通过序列尾部加0满足.5. 计算幅度特性并进行打印.五、实验过程原始记录<数据、图表、计算等）(一> 离散信号%14()()x n R n = n=0:1:10。

实验二 应用 FFT 对信号进行频谱分析一、实验目的1、在理论学习的基础上，通过本次实验，加深对快速傅里叶变换的理解，熟悉 FFT 算法及其程序的编写。

2、熟悉应用 FFT 对典型信号进行频谱分析的方法。

3、了解应用 FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用 FFT 。

二、实验原理与方法一个连续信号 )(t x a 的频谱可以用它的傅立叶变换表示为⎰+∞∞-Ω-=Ωdt e t x j X t j a a )()( （2-1）如果对该信号进行理想采样，可以得到采样序列)()(nT x n x a = （2-2）同样可以对该序列进行z 变换，其中T 为采样周期∑+∞-∞=-=n n z n x z X )()( （2-3） 当 ωj ez =的时候，我们就得到了序列的傅立叶变换 ∑+∞-∞=-=n n j j e n x e X ωω)()( （2-4）其中ω称为数字频率，它和模拟域频率的关系为s f T Ω=Ω=ω（2-5）式中的s f 是采样频率。

上式说明数字频率是模拟频率对采样率s f 的归一化。

同模拟域的情况相似，数字频率代表了序列值变化的速率，而序列的傅立叶变换称为序列的频谱。

序列的傅立叶变换和对应的采样信号频谱具有下式的对应关系∑-=)2(1)(Tm j X T e X a j πωω （2-6） 即序列的频谱是采样信号频谱的周期延拓。

从式（2-6）可以看出，只要分析采样序列的频谱，就可以得到相应的连续信号的频谱。

注意：这里的信号必须是带限信号，采样也必须满足 Nyquist 定理。

在各种信号序列中，有限长序列在数字信号处理中占有很重要的地位。

无限长的序列也往往可以用有限长序列来逼近。

对于有限长的序列我们可以使用离散傅立叶变换（DFT ），这一变换可以很好地反应序列的频域特性，并且容易利用快速算法在计算机上实现当序列的长度是 N 时，我们定义离散傅立叶变换为：∑-===10)()]([)(N n kn NW n x n x DFT K X （2-7） 其中，N j N e W π2-=它的反变换定义为：∑-=-==10)(1)]([)(N k kn N W k X N k X IDFT n x （2-8） 根据式（2-3）和（2-7）令 k N W z -=，则有)]([)()(10n x DFT W n x z X N n kn N W z k N ==∑-==- （2-9）可以得到 k N k N j W z W e z X k X k N -===-,)()(2π是 z 平面单位圆上幅角为k Nπω2=的点，就是将单位圆进行 N 等分以后第 k 个点。

应用FFT对信号进行频谱分析引言频谱分析是信号处理中的一项核心技术。

对于FFT（快速傅里叶变换）来说，它是一种以较快的速度计算傅里叶变换的算法，广泛应用于信号处理、通信、音频处理、图像处理等领域。

本文将介绍如何应用FFT对信号进行频谱分析。

一、信号的频谱分析1.傅里叶变换傅里叶变换是将一个信号分解成一系列互相正交的复指数形式的波的和的过程。

它将一个信号从时域转换到频域，给出信号在频率上的分布情况。

2.FFT算法傅里叶变换是一个连续的过程，需要进行积分计算。

然而，FFT是一种离散的傅里叶变换算法，通过将输入信号离散化，使用一种快速的算法来加速计算过程。

FFT算法能够将信号从时域转换到频域并给出高精度的频谱分析结果。

二、应用FFT进行频谱分析的步骤1.信号采样首先，需要对待分析的信号进行采样。

采样是指以一定频率对信号进行等间隔的时间点采样，将连续的信号离散化。

2.零填充为了提高频谱分析的精度，可以对信号进行零填充。

在采样的信号序列中增加零值，可以增加频谱分析的细节。

3.FFT计算使用FFT算法对离散信号进行傅里叶变换计算。

在实际应用中，通常使用现有的FFT库函数，如MATLAB的fft函数或Python的numpy.fft模块。

4.频谱绘制得到FFT计算的结果后，可以通过绘制频谱图来展示信号在不同频率上的能量分布情况。

常见的频谱绘制方式包括直方图、折线图和曲线图等。

三、应用FFT进行频谱分析的实例为了更好地理解FFT的应用，以音频信号的频谱分析为例进行说明。

1.音频信号采样选择一个音频文件，将其转换为数字信号，然后对其进行采样，得到一系列离散的数字信号。

2.FFT计算使用FFT算法对采样的数字信号进行傅里叶变换计算，得到信号在频域上的能量分布情况。

3.频谱绘制将计算得到的频域信息进行可视化。

可以通过绘制频谱图来展示信号在不同频率上的能量分布情况，例如绘制直方图、折线图或曲线图等。

4.结果分析通过观察频谱图，可以分析信号的主要频率分量、频率范围、能量分布等。

学号1207040208天津城建大学数字信号处理设计说明书利用FFT对信号进行频谱分析起止日期：2015年1月5日至2015年1月16日学生姓名刘浩男班级12电信2班成绩指导教师(签字)计算机与信息工程学院2015年1月16日天津城建大学课程设计任务书2014—2015学年第1学期计算机与信息工程学院电子信息工程专业12电信2班班级课程设计名称：数字信号处理设计题目：利用FFT 对信号进行频谱分析完成期限：自2015年1月5日至2015年1月16日共2周设计依据、要求及主要内容：一．课程设计依据在掌握数字信号处理相关理论的基础上，根据数字信号处理课程所学知识，利用Matlab 对正弦信号和输入的语音信号进行频谱分析。

二．课程设计内容1.模拟信号()2sin(4)5cos(8)x t t t ππ=+，以0.01(0:1)t n n N ==-进行采样，求N＝128点FFT 的幅度频谱；要求：求出信号的2个模拟频率和数字频率各为多少？这两个频率数值与利用Matlab 进行FFT 频谱分析结果是否一致？2.在Matlab 程序中读入一段语音信号，对语音信号进行频谱分析。

三．课程设计要求1.要求独立完成设计任务。

2.课程设计说明书封面格式要求见《天津城建大学课程设计教学工作规范》附表13.课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。

4.运行程序，观察并保存程序运行结果，能够对运行结果进行结果分析。

5.课设说明书要求：1)说明题目的设计原理和思路、采用方法及程序。

2)详细说明调试方法和调试过程，并给程序加注释。

3)给出程序运行结果，并对其进行说明和分析。

指导教师（签字）：系主任（签字）：批准日期：2014年12月31日目录第一章设计任务及要求 (1)1.1课程设计依据 (1)1.2课程设计内容 (1)1.3课程设计要求 (1)第二章设计原理 (2)2.1FFT基本原理 (2)2.2FFT基本应用 (2)2.3MATLAB基本函数调用 (3)第三章设计实现 (4)3.1模拟信号的频谱分析 (4)3.1.1任务要求 (4)3.1.2程序代码 (4)3.1.3运行结果 (5)3.2语音信号的频谱分析 (6)3.2.1程序代码 (6)3.2.2运行结果 (6)第四章设计结果及分析 (7)4.1模拟信号频谱结果的分析 (7)4.2语音信号频谱结果的分析 (10)第五章总结 (11)参考文献 (12)附录主要程序 (13)第一章设计任务及要求1.1课程设计依据在掌握数字信号处理相关理论的基础上，根据数字信号处理课程所学知识，利用Matlab 对正弦信号和输入的语音信号进行频谱分析。

应用FFT对信号进行频谱分析FFT（快速傅里叶变换）是一种将时域信号转换为频域信号的有效算法。

它通过将信号分解成一系列频率成分来实现频谱分析。

频谱分析是对信号中不同频率分量的定性和定量分析。

它在许多领域中具有广泛的应用，例如通信、音频处理、图像处理等。

FFT算法通过将信号从时域转换到频域，将连续信号转化为以频率为参量的离散信号，在频率域中对信号进行分析。

FFT算法的核心思想是将一个N点的复数序列转换为具有相同N点的复数序列，该序列表示信号的频谱。

FFT算法具有快速计算的特点，可以大大提高计算效率。

在实际应用中，首先需要将信号进行采样。

采样是指以一定的频率对信号进行测量。

采样定律表明，为了准确恢复信号的频谱，采样频率必须大于信号中最高频率的两倍。

在采样完成后，就可以对采样信号应用FFT算法进行频谱分析。

首先，将采样信号与一个窗函数进行截断。

窗函数是用于减小采样信号端点带来的频谱泄漏的一种方法。

然后，使用FFT算法将截断的采样信号转换为频谱。

FFT计算的结果是一个具有幅度和相位的复数序列。

通常，我们只关心幅度谱，表示信号在不同频率上的强度。

可以通过取幅度谱的绝对值来获得幅度。

在频域中，可以对信号的频率成分进行分析和处理。

频谱分析可以帮助我们了解信号中的频率成分、频率分布和频率特征。

例如，通过FFT分析音频信号，可以获得不同频率的音调、音乐节奏等信息。

除了频谱分析，FFT还可以应用于其他信号处理任务，如滤波、信号压缩等。

在滤波中，可以通过将信号和一个滤波器的频谱进行乘法来实现频域滤波。

在信号压缩中，可以通过保留频域信号的主要频率成分来减小信号的数据量。

总结起来，FFT是一种常用的信号处理方法，可以通过将信号从时域转换到频域进行频谱分析。

通过FFT，可以获得信号在不同频率上的强度信息，并进行进一步的信号处理和分析。

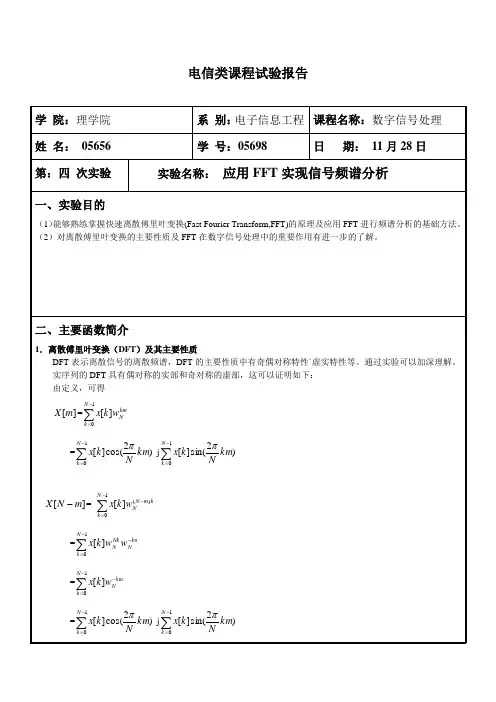

数字信号课程设计应⽤FFT对信号进⾏频谱分析实验⼆应⽤FFT对信号进⾏频谱分析⼀、实验⽬的1.加深对离散信号的DTFT和DFT的及其相互关系的理解。

2.在理论学习的基础上，通过本次实验，加深对快速傅⽴叶变换的理解，熟悉FFT算法及其程序的编写。

3.熟悉应⽤FFT对典型信号进⾏频谱分析的⽅法。

4.了解应⽤FFT进⾏信号频谱分析过程中可能出现的问题，以便在实际中正确应⽤FFT。

⼆、实验原理与⽅法⼀个连续信号x a(t)的频谱可以⽤他的傅⽴叶变换表⽰为：=如果对该信号进⾏理想采样，可以得到采样序列：x(n)=X a(nT) 同样可以对该序列进⾏Z变换，其中T为采样周期：X(z)=当Z=e jω的时候，我们就得到了序列的傅⽴叶变换：X(e j ω)=其中称为数字频率，它和模拟域频率的关系为：式中的f s是采样频率，上式说明数字频率是模拟频率对采样频率f s的归⼀化。

同模拟域的情况相似，数字频率代表了序列值变化的速率，⽽序列的傅⾥叶变换为序列的频谱。

序列的傅⾥叶变换和对应的采样信号频率具有下式的对应关系。

X(e jω)=即序列的频谱是采样信号频谱的周期延拓。

从上式可以看出，只要分析采样序列的频谱，就可以得到相应的连续信号频谱，就可以得到相应的连续信号的频谱。

注意：这⾥的信号必须是带限信号，采样也必须满⾜Nyquist定理。

在各种信号序列中，有限长序列在数字信号处理中占有很重要的地位。

⽆限长的序列也往往可以⽤有限长序列来逼近。

对于有限长的序列我们可以使⽤离散傅⾥叶变换（DFT），这⼀变换可以很好地反映序列的频域特性，并且容易利⽤快速算法在计算机上实现当序列的长度是N时，我们定义离散傅⾥叶变化为：X(k)=DFT[x(n)]=其中，它的反变换定义为：x(n)=IDFT[X(k)]=令Z=，则有：==DFT[x(n)]可以得到，是Z平⾯单位圆上幅⾓为的点，就是将单位圆进⾏N等分以后第K个点。

所以，X(k)是Z变换在单位圆上的等距采样，或者说是序列福利叶变换的等距采样。
