管道公称直径和外径、内径的对应关系

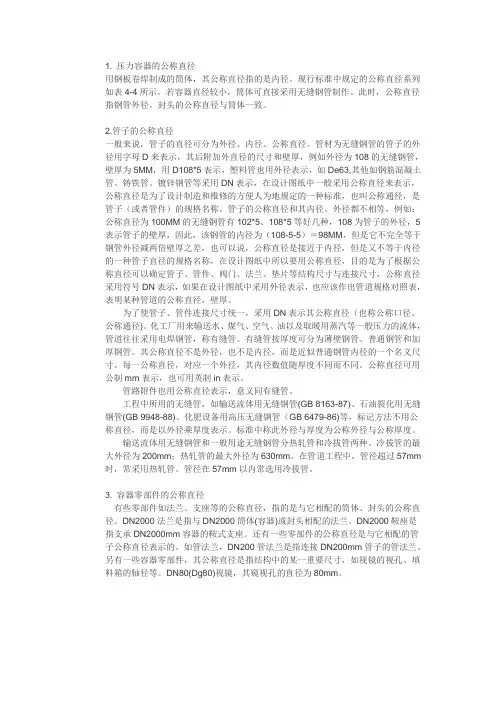

1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。

钢管公称直径与钢管实际外径的对照表Prepared on 22 November 2020钢管公称直径与钢管实际外径的对照表1英寸=毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN25′DN32′DN402′DN50′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

各种管道公称直径、外径、内径的区分依据管道元件dn(公称尺寸)的定义和选用(gb/t1047—2005)（2005-01-13发布2005-08-01实施）1范围本标准规定了dn（公称尺寸）的定义和系列。

本标准适用于使用dn标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用nps（公称管子尺寸）、od（外径）、id（内径）或g（管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示；塑料管也用外径表示，如de63；钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“φ”和“dn”一般都用来表示直径，区别是：ф：是表示外径dn：公称直径（近似内径）“φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：φ25×3标识外径25mm，壁厚为3mm的管材；“dn”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。

以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

给水塑料管外径与公称直径对照表给水塑料管是一种常见的管道材料，用于给水系统的安装和使用。

在给水塑料管的规格中，外径是一个重要的参数，它与公称直径之间存在一定的关系。

下面是一张给水塑料管外径与公称直径对照表，帮助大家了解不同规格的给水塑料管。

公称直径（mm）外径（mm）20 2525 3232 4040 5050 6363 7575 9090 110110 125125 140140 160160 180180 200200 225225 250250 280280 315315 355355 400从上表可以看出，给水塑料管的外径与公称直径存在一定的对应关系。

一般来说，公称直径是指管道的内径，而外径则是管道的外部直径。

在给水系统中，外径是一个重要的参数，它决定了管道的尺寸和连接方式。

根据给水塑料管的外径和公称直径对照表，我们可以选择合适的管道规格来满足不同的需求。

比如，如果我们需要安装一个公称直径为32mm的给水塑料管，那么我们可以选择外径为40mm的管道来进行安装。

同样地，如果我们需要安装一个公称直径为110mm 的给水塑料管，我们可以选择外径为125mm的管道。

在实际应用中，选择合适的给水塑料管规格非常重要。

如果选择的管道太小，可能无法满足供水需求，导致供水不足；如果选择的管道太大，可能会造成资源的浪费。

因此，我们需要根据实际需求来选择合适的给水塑料管规格。

除了外径和公称直径，给水塑料管还有其他一些重要的参数，比如壁厚、材料等。

在选择给水塑料管时，我们还需要考虑这些参数来确保管道的质量和安全。

给水塑料管外径与公称直径对照表是一个非常重要的参考工具，它可以帮助我们选择合适的给水塑料管规格。

在给水系统的安装和使用过程中，我们应该根据实际需求来选择合适的管道规格，以确保供水的质量和安全。

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径.￠---外径).DN15---￠22mm.DN20---￠27mm.DM25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm. DN80---￠89mm.DN100---￠114mm. DN125---￠140mm. DN150---￠168mm. DN200---￠219mm. DN250---￠273mm. DN300---￠324mm. DN350---￠360mm. DN400---￠406mm. DN450---￠457mm. DN500---￠508mm. DN600---￠610mm.小外径系列:DN15---￠18mm. DN20---￠25mm. DN25---￠32mm. DN32---￠38mm. DN40---￠45mm. DN50---￠57mm. DN65---￠73mm. DN80---￠89mm. DN100---￠108mm. DN125---￠133mm. DN150---￠159mm. DN200---￠219mm. DN250---￠273mm. DN300---￠325mm. DN350---￠377mm. DN400---￠426mm. DN450---￠480mm. DN500---￠530mm. DN600---￠630mm.。

各种管道公称直径、外径、内径的区分依据管道元件dn(公称尺寸)的定义和选用 (gb/t1047—2005)（2005-01-13 发布2005-08-01 实施）1 范围本标准规定了dn（公称尺寸）的定义和系列。

本标准适用于使用dn 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用nps（公称管子尺寸）、od（外径）、id（内径）或g （管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示；塑料管也用外径表示，如de63；钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“φ”和“dn”一般都用来表示直径，区别是：ф：是表示外径 dn：公称直径（近似内径）“φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：φ25×3标识外径25mm，壁厚为3mm的管材；“dn”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。
