SPD(浪涌保护器）定义Surge Protective Device（SPD），浪涌保护器，又名电涌保护器、防雷器、避雷器，用于保护用电设备免遭雷电电磁脉冲或操作过电压破坏。
实物图简介1. 电涌保护器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。
分类从组合结构分；现在市场上的避雷器有几下几种：1）间隙类————开放式间隙、密闭式间隙2）放电管类———开放式放电管密封式放电管3）压敏电阻类——单片、多片4）抑制二极管类5）压敏电阻/气体放电管组合类----简单组合、复杂组合6）碳化硅类按照其保护性质有可以分为：开路式避雷器、短路式避雷器或开关型、限压型；按照工作状态（安装形式）又可分为：并联避雷器和串联式避雷器。
结构及特性2避雷器的结构及特性2.1间隙避雷器2.1.1开放式间隙避雷器间隙避雷器的工作原理：基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行爬电。
优点：放电能力强，通流量大（可以达到100KA）漏电流小热稳定性好缺点：残压高，反映时间慢，存在续流工艺特点：由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。
放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。
工程应用：该种结构的避雷器主要应用在电源系统做B级避雷器使用。
但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。
根据型号的不同适合与各种配电制式。
工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。
2.1.2 密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。
优点：放电电流大测试最大50KA（实际测量值）漏电流小无续流无电弧外泻热稳定性好缺点：残压高，反映时间慢工艺特点：石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

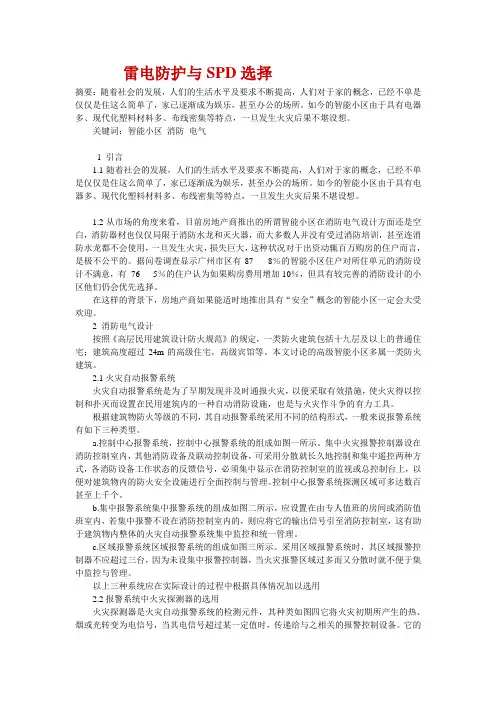

雷电防护与SPD选择摘要：随着社会的发展，人们的生活水平及要求不断提高，人们对于家的概念，已经不单是仅仅是住这么简单了，家已逐渐成为娱乐，甚至办公的场所。
如今的智能小区由于具有电器多、现代化塑料材料多、布线密集等特点，一旦发生火灾后果不堪设想。
关键词：智能小区消防电气1 引言1.1随着社会的发展，人们的生活水平及要求不断提高，人们对于家的概念，已经不单是仅仅是住这么简单了，家已逐渐成为娱乐，甚至办公的场所。
如今的智能小区由于具有电器多、现代化塑料材料多、布线密集等特点，一旦发生火灾后果不堪设想。
1.2从市场的角度来看，目前房地产商推出的所谓智能小区在消防电气设计方面还是空白，消防器材也仅仅局限于消防水龙和灭火器，而大多数人并没有受过消防培训，甚至连消防水龙都不会使用，一旦发生火灾，损失巨大，这种状况对于出资动辄百万购房的住户而言，是极不公平的。
据问卷调查显示广州市区有87 8％的智能小区住户对所住单元的消防设计不满意，有76 5％的住户认为如果购房费用增加10％，但具有较完善的消防设计的小区他们仍会优先选择。
在这样的背景下，房地产商如果能适时地推出具有“安全”概念的智能小区一定会大受欢迎。
2 消防电气设计按照《高层民用建筑设计防火规范》的规定，一类防火建筑包括十九层及以上的普通住宅；建筑高度超过24m的高级住宅，高级宾馆等。
本文讨论的高级智能小区多属一类防火建筑。
2.1火灾自动报警系统火灾自动报警系统是为了早期发现并及时通报火灾，以便采取有效措施，使火灾得以控制和扑灭而设置在民用建筑内的一种自动消防设施，也是与火灾作斗争的有力工具。
根据建筑物防火等级的不同，其自动报警系统采用不同的结构形式，一般来说报警系统有如下三种类型。
a.控制中心报警系统，控制中心报警系统的组成如图一所示。
集中火灾报警控制器设在消防控制室内，其他消防设备及联动控制设备，可采用分散就长久地控制和集中遥控两种方式，各消防设备工作状态的反馈信号，必须集中显示在消防控制室的监视或总控制台上，以便对建筑物内的防火安全设施进行全面控制与管理。

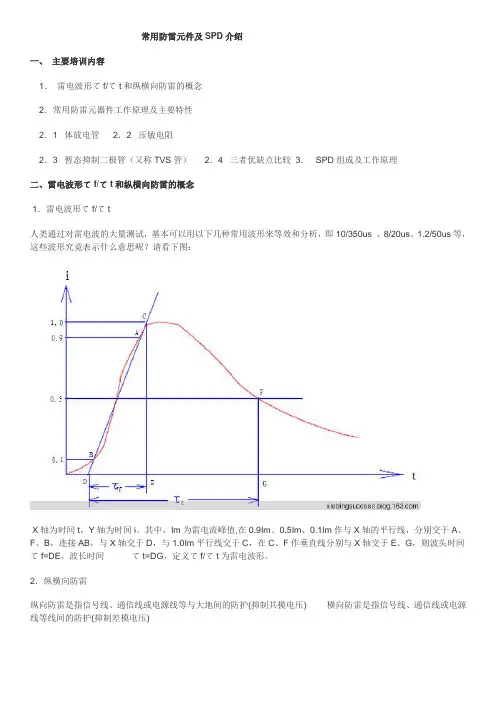

常用防雷元件及SPD介绍一、主要培训内容1．雷电波形てf/てt和纵横向防雷的概念2．常用防雷元器件工作原理及主要特性2．1 体放电管 2．2 压敏电阻2．3 暂态抑制二极管（又称TVS管） 2．4 三者优缺点比较3． SPD组成及工作原理二、雷电波形てf/てt和纵横向防雷的概念1．雷电波形てf/てt人类通过对雷电波的大量测试，基本可以用以下几种常用波形来等效和分析，即10/350us 、8/20us、1.2/50us等，这些波形究竟表示什么意思呢？请看下图：X轴为时间t，Y轴为时间i。
其中，Im为雷电流峰值,在0.9Im、0.5Im、0.1Im作与X轴的平行线，分别交于A、F、B，连接AB，与X轴交于D，与1.0Im平行线交于C，在C、F作垂直线分别与X轴交于E、G，则波头时间てf=DE，波长时间てt=DG，定义てf/てt为雷电波形。
2．纵横向防雷纵向防雷是指信号线、通信线或电源线等与大地间的防护(抑制共模电压) 横向防雷是指信号线、通信线或电源线等线间的防护(抑制差模电压)三、常用防雷元器件的分类开关元件类开关元件类有陶瓷气体放电管、玻璃放电管（强效放电管）、半导体过压保护器（半导体放电管、固体放电管）三种类型。
正常工作时，开关元件是断开的；当雷击浪涌来的时候，开关元件导通，将浪涌电流泄放到大地，从而保护了电子设备免受浪涌冲击损坏。
限压元件类限压元件类有压敏电阻、TVS管（瞬态电压抑制二极管）等。
它们象稳压二极管那样具有限压特性。
当外加电压小于其导通电压时，它具有很大的内阻，漏电流很小；当外加电压大于其导通电压时，其内阻急剧减小，可以流过很大的电流，而其两端的电压却只有少量的上升。
它们的导通电压都有从低压到高压的系列值，便于在各种不同电压的电路中使用。
另外，两者的电容都较大（TVS管也有低电容产品），不适于在高频电路中使用。
防雷元器件的一般使用方法1.开关元件主要应用于共模保护，也常在无源电路中作差模保护。
