SPD浪涌保护器一级防雷与二级防雷的区别
分级防护
由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS—I的防雷。
第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。同时，经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。
第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。
1、第一级保护
目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。
该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。
第一级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的最高防护标准。其技术参考为：
雷电通流量大于或等于100KA（10/350μs）；残压值不大于

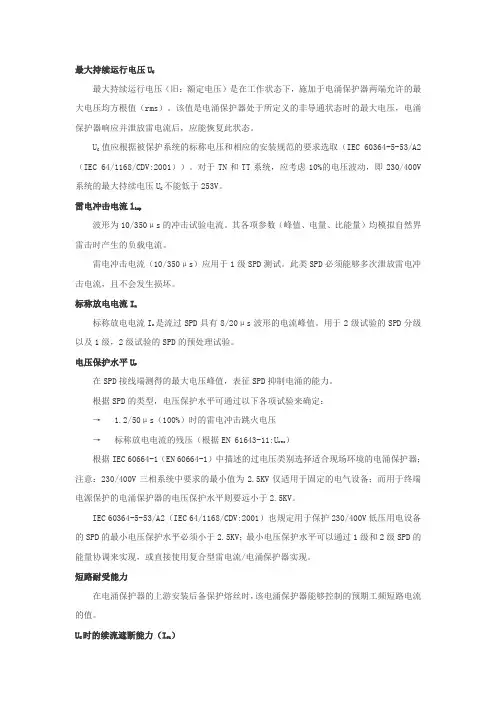

最大持续运行电压UC
最大持续运行电压（旧：额定电压）是在工作状态下，施加于电涌保护器两端允许的最大电压均方根值（rms）。该值是电涌保护器处于所定义的非导通状态时的最大电压，电涌保护器响应并泄放雷电流后，应能恢复此状态。
UC值应根据被保护系统的标称电压和相应的安装规范的要求选取（IEC 60364-5-53/A2（IEC 64/1168/CDV:2001））。对于TN和TT系统，应考虑10%的电压波动，即230/400V系统的最大持续电压UC不能低于253V。
雷电冲击电流limp
波形为10/350μs的冲击试验电流。其各项参数（峰值、电量、比能量）均模拟自然界雷击时产生的负载电流。
雷电冲击电流（10/350μs）应用于1级SPD测试。此类SPD必须能够多次泄放雷电冲击电流，且不会发生损坏。
标称放电电流In
标称放电电流In是流过SPD具有8/20μs波形的电流峰值。用于2级试验的SPD分级以及1级，2级试验的SPD的预处理试验。
电压保护水平UP
在SPD接线端测得的最大电压峰值，表征SPD抑制电涌的能力。
根据SPD的类型，电压保护水平可通过以下各项试验来确定：
→ 1.2/50μs（100%）时的雷电冲击跳火电压
→ 标称放电电流的残压（根据EN 61643-11:Ures）
根据IEC 60664-1（EN 60664-1）中描述的过电压类别选择适合现场环境的电涌保护器；注意：230/400V三相系统中要求的最小值为2.5KV仅适用于固定的电气设备；而用于终端电源保护的电涌保护器的电压保护水平则要远小于2.5KV。
IEC 60364-5-53/A2（IEC 64/1168/CDV:2001）也规定用于保护230/400V低压用电设备的SPD的最小电压保护水平必须小于2.5KV；最小电压保护水平可以通过1级和2级SPD的能量协调来实现，或直接使用复合型雷电流/电涌保护器实现。

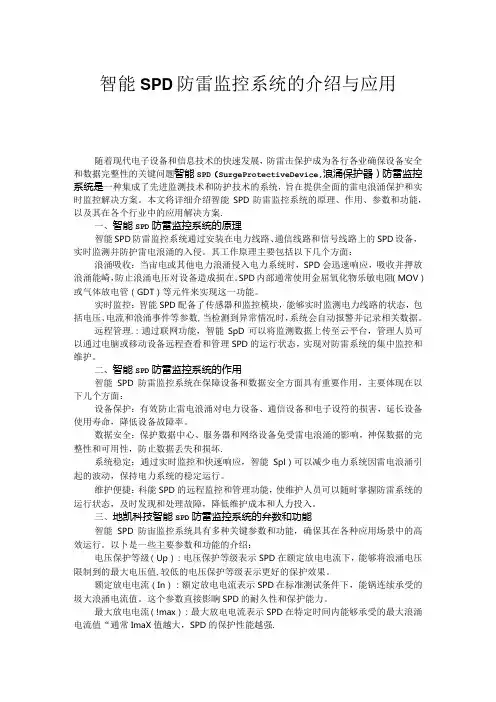

智能SPD防雷监控系统的介绍与应用
随着现代电子设备和信息技术的快速发展，防雷击保护成为各行各业确保设备安全和数据完整性的关键问题智能SPD（SurgeProtectiveDevice,浪涌保护器）防雷监控系统是一种集成了先进监测技术和防护技术的系统，旨在提供全面的雷电浪涌保护和实时监控解决方案。本文将详细介绍智能SPD防雷监控系统的原理、作用、参数和功能，以及其在各个行业中的应用解决方案.
一、智能SPD防雷监控系统的原理
智能SPD防雷监控系统通过安装在电力线路、通信线路和信号线路上的SPD设备，实时监测并防护雷电浪涌的入侵。其工作原理主要包括以下几个方面：
浪涌吸收：当宙电或其他电力浪涌侵入电力系统时，SPD会迅速响应，吸收并押放浪涌能崎，防止浪涌电压对设备造成损在。SPD内部通常使用金屈氧化物乐敏电阻（MOV）或气体放电管（GDT）等元件来实现这一功能。
实时监控：智能SPD配备了传感器和监控模块，能够实时监测电力线路的状态，包括电压、电流和浪涌事件等参数,当检测到异常情况时，系统会自动报警并记录相关数据。
远程管理.：通过联网功能，智能SpD可以将监测数据上传至云平台，管理人员可以通过电脑或移动设备远程查看和管理SPD的运行状态，实现对防雷系统的集中监控和维护。
二、智能SPD防雷监控系统的作用
智能SPD防雷监控系统在保障设备和数据安全方面具有重要作用，主要体现在以下儿个方面：
设备保护：有效防止雷电浪涌对电力设备、通信设备和电子设符的损害，延长设备使用寿命，降低设备故障率。
数据安全：保护数据中心、服务器和网络设备免受雷电浪涌的影响，神保数据的完整性和可用性，防止数据丢失和损坏.
系统稳定：通过实时监控和快速响应，智能Spl）可以减少电力系统因雷电浪涌引起的波动，保持电力系统的稳定运行。
维护便捷：科能SPD的远程监控和管理功能，使维护人员可以随时掌握防雷系统的运行状态，及时发现和处理故障，降低维护成本和人力投入。
变电站二次系统防雷--浪涌保护器SPD的配置
变电站设备处在一个强、弱电系统形成的错综复杂的电磁环境中，雷电闪击、高压开关设备的操作切换、一次设备短路接地、二次回路切换、人员及邻近物体的静电放电和无线电辐射等产生的电磁干扰可能通过各种耦合进入二次系统形成浪涌和过电压，可能引起系统控制混乱，甚至损坏设备。
雷电入侵变电站及站内二次设备有许多种途径(如图1所示)，但最后都转变为浪涌过电压。浪涌过电压是造成二次设备损坏的最直接原因，减小和抑制浪涌过电压是保护二次设备的主要方法。
一般变电站的雷电侵害有以下四种主要形式：
1)直击雷；
2)感应雷；
3）传导雷；
4）地电位反击。
下面是变电站二次系统防雷研究专业人士在广州、海南、广西电网做出的长达2年的调研资料：
由此可见，虽然当前变电站中所采用的防雷措施(外部避雷一避雷针、避雷器、接地网)是可靠的，但其主要是针对于一次设备防直接雷击。大量的调查结果显示，单靠传统的避雷针、避雷带等外部避雷设施已不足以防护雷电或开关过电压对二次设备及微电子设备的冲击。变电站的一、二次防雷保护必须形成一个完整的防雷保护圈。
二、变电站二次设备防雷设计方案能量，其余的50％要通过建筑物本身的金属结构件、电源进线、通讯信号线、天馈线、网络线进入建筑物内部。
为了使建筑物内的人身、设备不受雷击、浪涌过电压的危害，必须做防雷保护。防雷设计就是为被保护设备构建一个均压等电位系统，通过所安装的电涌保护器逐级把雷电电流泻放人地，达到真正保护设备的目的。
无论雷电过电波从任何途径入侵，都必须在最短的时间(纳秒级)内，就近、就地的将被保护线路及设备接入等电位系统中，使线路和设备各个端口等电位。
现代意义的防雷，其工作重点已经从以建筑物为重点保护对象，发展到以电子信息系统为核心的保护，强调综合治理、整体防御、分级泄流、层层设防的思路，把防雷看成一个系统工程。
下面主要讨论一下浪涌保护器SPD的配置方案：
