美国螺纹标准

美制螺纹标准美制螺纹标准，又称为UNC（Unified National Coarse Thread）和UNF（Unified National Fine Thread），是美国国家标准协会（ANSI）制定的一种螺纹标准。

它是一种常见的螺纹标准，广泛应用于机械制造、航空航天、汽车制造等领域。

本文将介绍美制螺纹标准的特点、应用范围以及相关的注意事项。

美制螺纹标准分为UNC和UNF两种类型。

UNC螺纹是一种粗螺纹，螺距较大，适用于对连接强度要求不高的场合；而UNF螺纹是一种细螺纹，螺距较小，适用于对连接强度要求较高的场合。

这两种螺纹标准都采用英寸作为单位，常见的规格有1/4-20、5/16-18、3/8-16等。

在实际应用中，选择合适的螺纹标准至关重要。

首先，需要根据连接件的材料和使用环境来确定使用UNC还是UNF螺纹。

一般来说，对于硬度较大的材料或者对连接强度要求较高的场合，应选择UNF螺纹；而对于一般材料或者连接强度要求不高的场合，可以选择UNC螺纹。

其次，还需要根据连接件的尺寸和使用要求来确定具体的螺纹规格。

选择合适的螺纹规格可以确保连接件的可靠性和稳定性。

除了选择合适的螺纹标准外，安装和使用过程中也需要注意一些细节。

首先，安装时需要确保螺纹连接的正确性和紧固力度，避免出现松动或者漏气现象。

其次，在使用过程中需要定期检查连接件的状态，确保螺纹没有损坏或者磨损。

另外，还需要注意螺纹连接件的防锈和防腐，选择合适的润滑剂或者防腐涂层，延长使用寿命。

总之，美制螺纹标准是一种重要的螺纹标准，广泛应用于各种机械制造领域。

选择合适的螺纹标准和规格，以及注意安装和使用过程中的细节，可以确保连接件的可靠性和稳定性，提高整体的工作效率和安全性。

希望本文的介绍能够帮助大家更好地理解和应用美制螺纹标准，为相关行业的发展和进步贡献一份力量。

美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
统一粗牙螺纹（UNC或UNRC）的基本尺寸
公称直径基本大
径
D
牙
数
n
基本中
径
D2
UNR外螺纹设计
牙型小径（参考）
D2
内螺纹基本小径
D2
1/428 5/1624 3/824 7/1620 1/220
统一细牙螺纹（UNC或UNRC）的基本尺寸。

美制统一螺纹(U N)的
标准系列及基本尺寸-CAL-FENGHAI.-(YICAI)-Company One1
美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
公称直径基本大
径
D
牙数
n
基本中
径
D2
UNR外螺纹设计牙
型小径（参考）D2
内螺纹基本小径
D2
1/428 5/1624
统一细牙螺纹（UNC或UNRC）的基本尺寸。

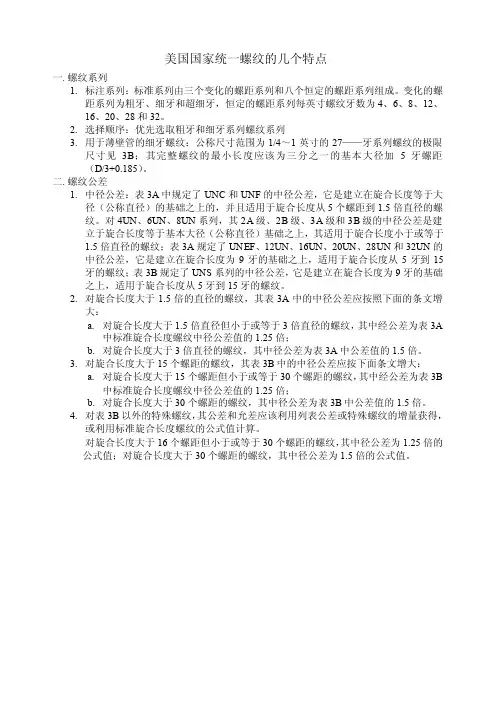

美国国家统一螺纹的几个特点一.螺纹系列1.标注系列：标准系列由三个变化的螺距系列和八个恒定的螺距系列组成。

变化的螺距系列为粗牙、细牙和超细牙，恒定的螺距系列每英寸螺纹牙数为4、6、8、12、16、20、28和32。

2.选择顺序：优先选取粗牙和细牙系列螺纹系列3.用于薄壁管的细牙螺纹：公称尺寸范围为1/4～1英寸的27——牙系列螺纹的极限尺寸见3B；其完整螺纹的最小长度应该为三分之一的基本大径加5牙螺距（D/3+0.185）。

二.螺纹公差1.中径公差：表3A中规定了UNC和UNF的中径公差，它是建立在旋合长度等于大径（公称直径）的基础之上的，并且适用于旋合长度从5个螺距到1.5倍直径的螺纹。

对4UN、6UN、8UN系列，其2A级、2B级、3A级和3B级的中径公差是建立于旋合长度等于基本大径（公称直径）基础之上，其适用于旋合长度小于或等于1.5倍直径的螺纹；表3A规定了UNEF、12UN、16UN、20UN、28UN和32UN的中径公差，它是建立在旋合长度为9牙的基础之上，适用于旋合长度从5牙到15牙的螺纹；表3B规定了UNS系列的中径公差，它是建立在旋合长度为9牙的基础之上，适用于旋合长度从5牙到15牙的螺纹。

2.对旋合长度大于1.5倍的直径的螺纹，其表3A中的中径公差应按照下面的条文增大：a.对旋合长度大于1.5倍直径但小于或等于3倍直径的螺纹，其中经公差为表3A中标准旋合长度螺纹中径公差值的1.25倍；b.对旋合长度大于3倍直径的螺纹，其中径公差为表3A中公差值的1.5倍。

3.对旋合长度大于15个螺距的螺纹，其表3B中的中径公差应按下面条文增大：a.对旋合长度大于15个螺距但小于或等于30个螺距的螺纹，其中经公差为表3B中标准旋合长度螺纹中径公差值的1.25倍；b.对旋合长度大于30个螺距的螺纹，其中径公差为表3B中公差值的1.5倍。

4.对表3B以外的特殊螺纹，其公差和允差应该利用列表公差或特殊螺纹的增量获得，或利用标准旋合长度螺纹的公式值计算。

美制统一螺纹(U N)的标准系
列及基本尺寸
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
公称直径基本大
径
D
牙数
n
基本中
径
D2
UNR外螺纹设计牙
型小径（参考）D2
内螺纹基本小径
D2
1/428 5/1624
统一细牙螺纹（UNC或UNRC）的基本尺寸。

与螺纹型式有关的术语螺纹（Screw thread）螺纹通常是指在内、外圆柱面上按螺旋线形式制出沟槽或在内、外圆锥面、截头圆锥面上按锥螺旋线形式制出沟槽而形成的具有均匀截面的凸起。

在圆柱面上形成的螺纹称为直螺纹或平行螺纹，以便与圆锥面或截头圆锥面上形成的锥螺纹相区别。

螺距（thread）螺牙是一个螺距范围内包含的螺纹部分。

单线螺纹（Single Start thread）单线螺纹是导程等于螺距的螺纹。

多线螺纹（multiple start thread）多线螺纹是导程为螺距的整数倍。

外螺纹（external thread）外螺纹是在圆柱或圆锥的外表面上形成的螺纹。

内螺纹（internal thread）内螺纹是在圆柱或圆锥的内表面上形成的螺纹。

右旋螺纹（right-hand thread）从轴向看，按顺时针方向向前旋绕的螺纹为右旋螺纹。

除非另有特殊规定，否则螺纹被认为是右旋螺纹。

左旋螺纹（left-hand thread）从轴向看，按逆时针方向向前旋绕的螺纹为左旋螺纹。

所有左旋螺纹应标记LH。

完整螺纹（complete thread）完整螺纹是指螺纹长度内牙型剖面具有完整的牙顶和牙底形状的螺纹。

不完整螺纹（imcomplete thread）不完整螺纹是螺纹牙型上牙顶或牙底由于同工件的圆柱面和端面相交，或同尾锥面相交而引起的未完全成形的螺纹。

不完整螺纹出现在螺纹的两端。

引导螺纹（lead-thread）引导螺纹是指在内、外螺纹的旋入端出现的牙底完全成形而牙顶未完全成形的那一部分不完整螺纹。

尾扣螺纹（vanish thread）尾扣螺纹是指牙底未完全成形或牙顶和牙底均未完全成形的那一部分不完整螺纹。

它是由螺纹成形刀具的头部倒角产生的。

有效螺纹（effective thread）有效（或有用）螺纹包括完整螺纹和牙底完全成形而牙顶未完全成形的不完整螺纹部分（在锥管螺纹中还包括所谓的矮顶螺纹），但不包括尾扣螺纹。

统一螺纹标准（美制螺纹标准）统一螺纹标准（UTS）规定了一种标准螺纹形式和其他一系列数据，包括公差、容差和名称，通常多用于美国和加拿大。

它和世界其他地方常用的ISO公制螺纹相同，有着60°的牙型角，只是UTS螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。

UTS目前由美国机械工程师协会/美国国家标准化组织（ASME/ANSI）管理控制。

基本齿廓在本系列螺纹中，每个螺纹由大径Dmaj和螺距P规定。

UTS螺纹包括一个对称的V形螺纹。

在螺纹轴线的平面上，V形两边形成60°的夹角，V形高度为H，其最上的0.125和最下的0.25被切掉。

螺距P指两个螺纹顶端之间的距离。

UTS螺纹为单线螺纹，螺距等于导程（螺纹每360°的轴向距离）。

UTS螺纹通常不用螺距这一参数，而用每英寸的牙数（TPI），它与螺距互为倒数。

高度H和螺距P关系如下：在外螺纹中（如螺栓），大直径Dmaj和小直径Dmin规定了螺纹的最大尺寸。

这也就是说，外螺纹直径最大为Dmaj，但最小直径可小于小径Dmin。

相反，在内螺纹中（如螺母），大径和小径为最小尺寸，因此螺纹最小尺寸为Dmin,但最大尺寸可大于Dmaj。

小径Dmin和有效中径Dp是通过大径和螺距得来的，见下式：名称UTS螺纹的标准名称由一个表示螺纹公称直径（大径）的数字，后跟每英寸的牙数表示。

对直径小于1/4英寸的，标准中规定用一个整数表示。

所有其他直径均以英寸表示。

这组数字后可跟字母UNC、UNF或UNEF，分别表示“粗螺纹”、“细螺纹”或“超细螺纹”，或者也可跟公差级别。

例：6-32 UNC 2B （大径：0.1380英寸，螺距：32牙/英寸）常用尺寸大径（in）圈/英寸大径（mm）丝锥粗UNC 细UNF 超细粗细超细（UNEF这些数字大致遵循一个对数级数，每增加一个螺纹尺寸，其螺纹抗拉强度约增加一倍。

规格大于等于0#的螺纹，可用下列公式计算其大径：大径=螺纹#×0.013＂+0.060＂。

英制美制螺纹标准
英制螺纹标准（BSP）和美制螺纹标准（NPT）在很多方面存在显著差异，具体如下：
1.牙型：
●BSP的牙型是平行牙，通常称为英制锥形牙。

在BSP中，
牙顶和牙底都是圆弧形，也被称为B.S.W螺纹。

●NPT的牙型是锥形牙，有平行牙和锥形牙两种类型。

其中，
常见的NPT称为美规锥形牙，其牙顶和牙底都是锐角。

2.角度：
●BSP的螺纹角度为55°。

●NPT的螺纹角度为60°。

3.规格表示：
●BSP以每英寸有几牙表示规格，分为粗牙(NC)，细牙(NF)
和特细牙(NEF)3个级别。

●NPT以每英寸有几牙表示规格，分为粗牙(UNC)，细牙(UNF)
和特细牙(UNEF)3个级别。

4.称呼：
●BSP的英规锥形牙有时以BSPT（英制锥形螺纹的简称）或
G（代表平行）称呼。

B规平行牙则被称为BSPP或BSPM。

●NPT的平行牙有时以NPT（美国国家标准锥形管用螺旋的
简称）或NPS（美国国家标准平行管用螺旋的简称）称呼。

美规平行牙用于刚性需求，有时需使用密封件密封；而平行公牙用于锁入锥形母牙中，作为低压密封使用。

总的来说，英制螺纹标准和美制螺纹标准在牙型、角度、规格表示以及称呼方面存在显著差异。

在实际应用中，需要根据具体需求和标准选择合适的螺纹类型。

美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
公称直径基本大
径
D
牙数
n
基本中
径
D2
UNR外螺纹设计牙
型小径（参考）D2
内螺纹基本小径
D2
1/428 5/1624
统一细牙螺纹（UNC或UNRC）的基本尺寸。

美制螺纹美制标准螺纹（也称统一制螺纹）量规用于检测螺纹的内外牙，螺纹牙形角60度，由外径、每英寸牙数、精度组合表示，如1/4-20UNC-2B，表示1/4英寸外径、每英寸20牙、2B精度内螺纹塞规，若是左旋旋向，应加LH表示。

美制内螺纹默认精度为2B，3B紧密级亦可提供，此外美制外螺纹的默认精度为2A，紧密级精度为3A，订货时注明精度，不提供精度按默认精度提供。

美制螺纹系列众多，美制粗牙（UNC）、美制细牙（UNF）、美制特细牙（UNEF）、美制不变螺距螺纹（UN）、美制特殊螺纹（UNS）。

还有一些美制牙将另外描叙。

第二次世界大战中，盟军的武器和装备所使用的螺纹主要有两种：一种是英国的惠氏螺纹（BSW、BSF）；另一种是美国国家螺纹（UNC、UNF、UNEF、UN、UNS）；由于两种螺纹的标准不统一，给盟军造成了严重的经济损失和人员伤亡。

二战结束以后，美国、英国和加拿大等盟国马上制定了统一的螺纹标准，由于当时美国的经济实力和军事实力在盟军中占主导地位，统一制螺纹主要是依据美国国家螺纹标准制定的，因此，在紧固螺纹领域，统一制螺纹开始挤占英国惠氏螺纹的使用市场，惠氏螺纹的圆弧牙顶和牙底牙型，叫英国吃了苦果；另外，澳大利亚、马来西亚、印度尼西亚、阿根廷、智利、比利时、匈牙利、意大利、瑞典、捷克等各国家也制定了惠氏螺纹国家标准。

现在世界各国使用惠氏螺纹（BSW、BSF）的国家在不断减少，取而代之的是统一制螺纹（UNC、UNF、UNEF、UN、UNS）。

美制螺纹（UNC、UNF、UNEF、UN、UNS）相关规格：NO：0-80UNF、NO：1-64UNC、NO：2-56UNC、NO：3-48UNC、NO：4-40UNC、NO：4-48UNF、NO：5-40UNC、NO：6-32UNC、NO：6-40UNF、NO：8-32UNC、NO：8-36UNC、NO：10-24UNC、NO：10-32UNF、NO：10-40UNS、NO：12-24UNC、NO：12-28UNF、NO：12-36UNS、1/4-20UNC、1/4-24UNS、1/4-28UNF、1/4-32UNEF、5/16-18UNC、5/16-20UN、5/16-24UNF、5/16-27UNS、5/16-32UNEF、3/8-16UNC、3/8-20UN、3/8-24UNF、3/8-32UNEF、7/16-14UNC、7/16-20UNF、7/16-24UNS、7/16-28UNEF、1/2-12UNS、1/2-13UNC、1/2-16UN、1/2-20UNF、1/2-28UNEF、9/16-12UNC、9/16-18UNF、9/16-24UNEF、5/8-11UNC、5/8-18UNF、5/8-24UNEF、3/4-10UNC、3/4-16UNF、3/4-20UNEF、3/4-24UNS、7/8-14UNF、7/8-20UNEF、7/8-24UNS、15/16-28UN、1"-8UNC、1"-12UNF、1"-20UNEF、1-1/8-12UNF、1-1/8-16UN、1-1/4-7UNC、1-1/4-12UNF、1-1/2-6UNC等等。

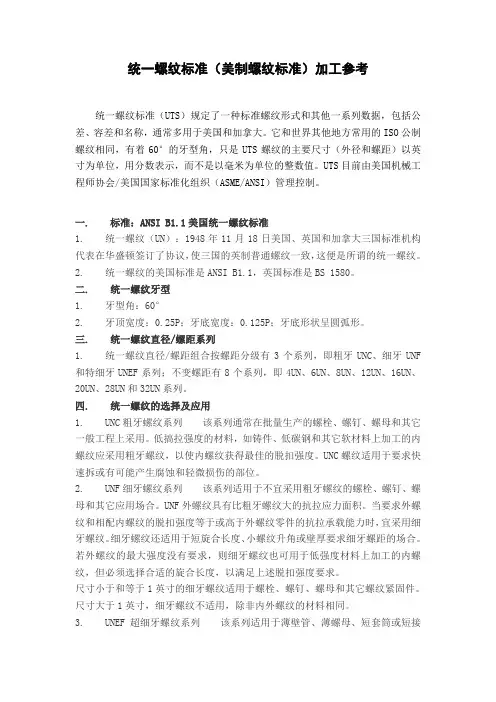

统一螺纹标准（美制螺纹标准）加工参考统一螺纹标准（UTS）规定了一种标准螺纹形式和其他一系列数据，包括公差、容差和名称，通常多用于美国和加拿大。

它和世界其他地方常用的ISO公制螺纹相同，有着60°的牙型角，只是UTS螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。

UTS目前由美国机械工程师协会/美国国家标准化组织（ASME/ANSI）管理控制。

一. 标准：ANSI B1.1美国统一螺纹标准1. 统一螺纹（UN）：1948年11月18日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议，使三国的英制普通螺纹一致，这便是所谓的统一螺纹。

2. 统一螺纹的美国标准是ANSI B1.1，英国标准是BS 1580。

二. 统一螺纹牙型1. 牙型角：60°2. 牙顶宽度：0.25P；牙底宽度：0.125P；牙底形状呈圆弧形。

三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列，即粗牙UNC、细牙UNF 和特细牙UNEF系列；不变螺距有8个系列，即4UN、6UN、8UN、12UN、16UN、20UN、28UN和32UN系列。

四. 统一螺纹的选择及应用1. UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。

低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。

UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。

2. UNF细牙螺纹系列该系列适用于不宜采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场合。

UNF外螺纹具有比粗牙螺纹大的抗拉应力面积。

当要求外螺纹和相配内螺纹的脱扣强度等于或高于外螺纹零件的抗拉承载能力时，宜采用细牙螺纹。

细牙螺纹还适用于短旋合长度、小螺纹升角或壁厚要求细牙螺距的场合。

若外螺纹的最大强度没有要求，则细牙螺纹也可用于低强度材料上加工的内螺纹，但必须选择合适的旋合长度，以满足上述脱扣强度要求。

美制螺纹美制标准螺纹（也称统一制螺纹）量规用于检测螺纹的内外牙，螺纹牙形角60度，由外径、每英寸牙数、精度组合表示，如1/4-20UNC-2B，表示1/4英寸外径、每英寸20牙、2B精度内螺纹塞规，若是左旋旋向，应加LH表示。

美制内螺纹默认精度为2B，3B紧密级亦可提供，此外美制外螺纹的默认精度为2A，紧密级精度为3A，订货时注明精度，不提供精度按默认精度提供。

美制螺纹系列众多，美制粗牙（UNC）、美制细牙（UNF）、美制特细牙（UNEF）、美制不变螺距螺纹（UN）、美制特殊螺纹（UNS）。

还有一些美制牙将另外描叙。

第二次世界大战中，盟军的武器和装备所使用的螺纹主要有两种：一种是英国的惠氏螺纹（BSW、BSF）；另一种是美国国家螺纹（UNC、UNF、UNEF、UN、UNS）；由于两种螺纹的标准不统一，给盟军造成了严重的经济损失和人员伤亡。

二战结束以后，美国、英国和加拿大等盟国马上制定了统一的螺纹标准，由于当时美国的经济实力和军事实力在盟军中占主导地位，统一制螺纹主要是依据美国国家螺纹标准制定的，因此，在紧固螺纹领域，统一制螺纹开始挤占英国惠氏螺纹的使用市场，惠氏螺纹的圆弧牙顶和牙底牙型，叫英国吃了苦果；另外，澳大利亚、马来西亚、印度尼西亚、阿根廷、智利、比利时、匈牙利、意大利、瑞典、捷克等各国家也制定了惠氏螺纹国家标准。

现在世界各国使用惠氏螺纹（BSW、BSF）的国家在不断减少，取而代之的是统一制螺纹（UNC、UNF、UNEF、UN、UNS）。

美制螺纹（UNC、UNF、UNEF、UN、UNS）相关规格：NO：0-80UNF、NO：1-64UNC、NO：2-56UNC、NO：3-48UNC、NO：4-40UNC、NO：4-48UNF、NO：5-40UNC、NO：6-32UNC、NO：6-40UNF、NO：8-32UNC、NO：8-36UNC、NO：10-24UNC、NO：10-32UNF、NO：10-40UNS、NO：12-24UNC、NO：12-28UNF、NO：12-36UNS、1/4-20UNC、1/4-24UNS、1/4-28UNF、1/4-32UNEF、5/16-18UNC、5/16-20UN、5/16-24UNF、5/16-27UNS、5/16-32UNEF、3/8-16UNC、3/8-20UN、3/8-24UNF、3/8-32UNEF、7/16-14UNC、7/16-20UNF、7/16-24UNS、7/16-28UNEF、1/2-12UNS、1/2-13UNC、1/2-16UN、1/2-20UNF、1/2-28UNEF、9/16-12UNC、9/16-18UNF、9/16-24UNEF、5/8-11UNC、5/8-18UNF、5/8-24UNEF、3/4-10UNC、3/4-16UNF、3/4-20UNEF、3/4-24UNS、7/8-14UNF、7/8-20UNEF、7/8-24UNS、15/16-28UN、1"-8UNC、1"-12UNF、1"-20UNEF、1-1/8-12UNF、1-1/8-16UN、1-1/4-7UNC、1-1/4-12UNF、1-1/2-6UNC等等。

统一螺纹（美制螺纹）UN,UNC,UNF,UNEF详细区别展开全文1864年，美国人威利.赛勒斯参照英国惠氏螺纹标准体系指定了美国国家螺纹（UN），这两种螺纹在直径、螺距和公差方面很接近，但不同的是：美国螺纹（UN）牙型角为60o，削平高度为H/8；英国惠氏螺纹（BS）牙型角为55o，削平高度为H/6.第二次世界大战中，由于盟军螺纹标准不统一，给后勤补给造成重大经济损失和伤亡。

于是，二战结束后，美国、英国、加拿大等盟国指定了统一的螺纹标准。

于1948年颁布了统一螺纹（UN）标准，由于当时美国经济实力和军事实力在盟军中占有主导地位。

所以统一螺纹主要依据美国螺纹标准制定。

统一螺纹UN，第一个字母U来源于盟国间“统一”（UNIFIED），后一个N则来源于美国国家螺纹代号N（NATIONAL）,从此统一螺纹开始挤占英国惠氏螺纹使用市场。

UN：统一螺纹代号 (来源请看上面介绍，其实就是美制螺纹)举例1：3/8-16UNC-2A，表示公称直径3/8英寸，每英寸16个牙，公差等级为2A精度的外螺纹。

举例2：3/8-16UNC-2B，表示公称直径3/8英寸，每英寸16个牙，公差等级为2B精度的内螺纹。

（只有UN的话，说明每英寸牙的数量可以自己定）UNC：统一螺纹粗牙代号.（一般用于大量生产的紧固件）举例1：3/8-20UNC-2A，表示公称直径3/8英寸，每英寸20个牙，公差等级为2A精度的粗牙外螺纹。

举例2：3/8-20UNC-2B，表示公称直径3/8英寸，每英寸20个牙，公差等级为2B精度的粗牙内螺纹。

UNF：统一螺纹细牙代号.（一般用于高强度螺纹紧固件）举例1：3/8-24UNF-2A，表示公称直径3/8英寸，每英寸24个牙，公差等级为2A精度的细牙外螺纹。

举例2：3/8-24UNF-2B，表示公称直径3/8英寸，每英寸24个牙，公差等级为2B精度的细牙内螺纹。

UNEF：统一螺纹超细牙代号（不常用）举例1：3/8-32UNEF-2A，表示公称直径3/8英寸，每英寸32个牙，公差等级为2A精度的超细牙外螺纹。

美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹。

美国标准管螺纹不仅用于压力较低的水、煤气管道，也同时用于高温、高压系统。

就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。

二. 螺纹类型1. 基本牙型：牙型角60°。

锥度1：16。

牙型为平顶平底。

2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

3. 常用螺纹尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时，能形成耐压密封连接，但只在压力较低的情况下才采用。

美制螺纹油口的尺寸是由美国国家标准化组织（ANSI）规定的。

该组织对美制螺纹油口的标准化工作给予了支持和管理，并对其进行了标准化的描述和尺寸规定。

按照标准规定，美制螺纹油口的直径、牙距和锥度等特征都有详细的规定。

比如，ANSI B1.20.1-1989标准规定，美制螺纹油口的直径可以从0.50到10英寸（12.70到254.00毫米），牙距可以从0.06到0.12英寸（1.52到3.04毫米），锥度可以从1到16度。

同时，ANSI B1.20.1-1989标准还对美制螺纹油口的螺纹角度、通止规、密封圈等辅助装置做出了详细的规定。

美制螺纹油口的标准主要包括了其尺寸和精度的规定。

在工业机械设计中，美制螺纹油口常用的外螺纹尺寸可以有M6、M8、M10、M12、M14、M16等，而内螺纹尺寸则可以有M5、M6、M8、M10、M12、M14、M16等。

此外，螺纹底孔直径也是一个重要的标准参数，一般为油口直径的0.5至0.8倍，以保证螺纹的加工精度和安装精度。

当加工误差控制在一定范围内时，美制螺纹油口的精度可以得到保证。

反之，加工误差越大，精度就越难保证。

因此，对于美制螺纹油口的加工，需要进行严格的精度控制，以确保其满足严格的使用要求。

另外，螺纹加工误差及其应对措施也是美制螺纹油口设计和加工中需要考虑的问题，以此确保油口的质量和稳定性。

保证美制螺纹油口安全性和可靠性的方法包括：1. 选择正规的供应商。

选择具备相关生产资质和质量管理体系的供应商，以确保螺纹油口的质量和可靠性。

2. 进行严格的质量控制。

在购买螺纹油口前，需对供应商进行全面的评估，包括技术实力、质量管理体系、生产能力等。

同时，在使用过程中，需要定期进行质量检测和监控，确保螺纹油口的使用效果和安全性。

3. 进行正确的安装和使用。

在安装和使用过程中，需要严格按照生产商提供的安装手册和使用规范进行操作。

例如，需要正确选择合适的拧紧扭矩和工具，以避免过度拧紧或拧紧不足的情况，从而导致螺纹油口损坏或安全性降低。

第一章国标螺纹一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

美制螺帽标准通常指的是美国标准的螺帽规格，主要包括
以下三种:
1. M3-M12美制螺纹螺帽:这是美国最常用的螺帽规格之一，其中M3-M8螺帽通常用于家庭维修和DIY工程，而M9-
M12螺帽则常用于机械制造业。

2. Q-Code美制螺纹螺帽:Q-Code是一种标识美制螺纹螺
帽尺寸的标准，它由四个数字组成，分别代表螺距、螺距数、中心距和直径。

Q-Code螺帽通常用于精密机械和汽车制造等
领域。

3. ANSI/ASME标准美制螺纹螺帽:这是一种基于美国机械
工程师学会(ANSI)和美式规范体系(ASME)的美制螺纹螺帽标准。

ANSI/ASME标准螺帽具有统一的尺寸和螺纹类型，适用
于各种工业设备和机械的制造和维护。

美制细牙内螺纹标准美制细牙内螺纹标准是指美国国家标准协会（ANSI）制定的一种螺纹标准，适用于各种机械设备和工业制品中。

这种螺纹标准具有一定的特点和优势，下面将对其进行详细介绍。

首先，美制细牙内螺纹标准的特点之一是其精密度高。

它采用了严格的螺距和螺纹角度设计，使得螺纹之间的配合更加紧密，能够有效地减少松动和脱落的可能性。

这种高精度的设计可以确保螺纹连接的稳固性和可靠性，提高了设备和产品的使用寿命。

其次，美制细牙内螺纹标准具有较强的通用性。

这种标准已经被广泛应用于美国及其它国家的机械制造领域，因此在国际贸易和合作中具有较好的兼容性。

无论是在国内市场还是国际市场，都可以方便地找到符合该标准的螺纹产品，为设备的维护和维修提供了便利。

此外，美制细牙内螺纹标准还具有较高的耐腐蚀性。

它通常采用优质的不锈钢材料制造，能够在恶劣的环境条件下保持较好的稳定性和耐用性。

这使得其特别适用于需要抵抗腐蚀和氧化的场合，如海洋工程、化工设备等领域。

另外，美制细牙内螺纹标准在安装和维护方面也具有一定的便利性。

其设计考虑了安装和拆卸的方便性，使得操作人员可以更加轻松地进行设备的维护和更换。

这对于提高工作效率和减少维护成本都具有积极的作用。

总的来说，美制细牙内螺纹标准以其高精度、通用性、耐腐蚀性和便利性等特点，在机械制造领域得到了广泛的应用和认可。

它不仅是一种螺纹连接的标准，更是一种技术和质量的保证，为机械设备的安全运行和长期稳定性提供了有力的支持。

因此，我们在选择螺纹连接产品时，可以考虑使用符合美制细牙内螺纹标准的产品，以确保设备的安全性和稳定性，提高工作效率，降低维护成本，为企业的发展提供有力的支持。

美制螺纹标注方法
在美国，螺纹标注方法通常遵循ASME（美国机械工程师学会）标准。

下面是常见的美制螺纹标注方法：
1. 标注螺纹类型：通常使用缩写表示，例如UNC（美国粗牙螺纹）、UNF（美国细牙螺纹）、NPT（圆锥管螺纹）等。

2. 标注螺纹直径：以英寸为单位，用一个数字表示，例如1/4、3/8等。

3. 标注牙距：以线数（Threads Per Inch，TPI）表示，即每英寸上螺纹的数量。

较常见的数值有8、12、24等。

4. 标注螺纹类型：有内螺纹（Internal Thread）和外螺纹（External Thread）之分，常用字母"T"和"N"表示。

综合起来，一个典型的美制螺纹标注可能是这样的形式：1/4-20 UNC-2B，代表螺纹直径为1/4英寸、每英寸20条螺纹、UNC型号、内螺纹，螺纹标准为2B等级。

需要注意的是，这只是一种常见的螺纹标注方法，并不代表所有螺纹都遵循该标准。

还有其他一些特殊的螺纹标注方法和标准，具体要根据实际情况来确定。

美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹。

美国标准管螺纹不仅用于压力较低的水、煤气管道，也同时用于高温、高压系统。

就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。

二. 螺纹类型1. 基本牙型：牙型角60°。

锥度1：16。

牙型为平顶平底。

2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

3. 常用螺纹尺寸四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时，能形成耐压密封连接，但只在压力较低的情况下才采用。

2. 标记示例：1/8-27NPSF3. 常用螺纹尺寸五. 导杆连接用锥管螺纹NPTR1. NPTR螺纹的牙型与标准锥管螺纹是一样的。

导杆连接要求用内、外锥螺纹形成一个刚性的机械螺纹连接。

2. 标记示例：1/2-14NPTR3. 常用螺纹尺寸六. 机械连接用直管螺纹NPSM、NPSL1. 设备上自由配合的机械连接，内、外螺纹均采用NPSM螺纹；带锁紧螺母的松配合机械连接，内、外螺纹均采用NPSL螺纹。

2. 标记示例：1/8-27NPSM1/8-27NPSL3. 常用螺纹尺寸七. 薄壁管用特殊统一螺纹UNS1. 对一般用途的薄壁管，推荐采用27牙系列、1/4至1英寸的特殊统一螺纹UNS，螺纹等级为2A和2B级。
