九年级下物理实验记录表

力学部分常考实验实验一：天平测量✿【实验器材】天平（托盘天平）。

✿【实验步骤】1.把天平放在水平桌面上，取下两端的橡皮垫圈。

2.游码移到标尺最左端零刻度处（游码归零，游码的最左端与零刻度线对齐）。

3.调节两端的平衡螺母（若左盘较高，平衡螺母向左拧；右盘同理），直至指针指在刻度盘中央，天平水平平衡。

4.左物右码，直至天平重新水平平衡。

（加减砝码或移动游码）5.读数时，被测物体质量=砝码质量+游码示数（m物=m砝+m游）✿【实验记录】此物体质量如图：62 g实验二：弹簧测力计测力✿【实验器材】细线、弹簧测力计、钩码、木块✿【实验步骤】测量前：1.完成弹簧测力计的调零。

（沿测量方向水平调零）2.记录该弹簧测力计的测量范围是0-5 N，最小分度值是0.2 N。

测量时：拉力方向沿着弹簧伸长方向。

✿【实验结论】如图所示，弹簧测力计的示数F=1.8 N。

实验三：验证阿基米德原理✿【实验器材】弹簧测力计、金属块、量筒、水✿【实验步骤】1.把金属块挂在弹簧测力计下端，记下测力计的示数F1。

2.在量筒中倒入适量的水，记下液面示数V1。

3.把金属块浸没在水中，记下测力计的示数F2和此时液面的示数V2。

4.根据测力计的两次示数差计算出物体所受的浮力（F 浮=F1-F2）。

5.计算出物体排开液体的体积（V2-V1），再通过G水=ρ（V2-V1）g 计算出物体排开液体的重力。

6.比较浸在液体中的物体受到浮力大小与物体排开液体重力之间的关系。

（物体所受浮力等于物体排开液体所受重力）✿【实验结论】液体受到的浮力大小等于物体排开液体所受重力的大小实验四：测定物质的密度（1）测定固体的密度✿【实验器材】天平、量筒、水、烧杯、细线、石块等。

✿【实验步骤】1.用天平测量出石块的质量为48.0 g。

2.在量筒中倒入适量的水，测得水的体积为20 ml。

3.将石块浸没在量筒内的水中，测得石块的体积为cm3。

✿【实验结论】根据公式计算出石块的密度为2400 kg/m3。

第一课时声、光、热实验专题1、物理兴趣小组的同学利用图1装臵，探究反射声音的强弱与充当反射面的材料是否有关。

他们将发声的闹铃臵于纸筒A内，将充当反射面的材料臵于O 处，通过纸筒B倾听反射的铃声强弱。

（1）保持纸筒A和纸筒B的位臵，只改变充当反射面的材料，让同一为同学倾听反射声音的强弱，实验结果如下表。

反射面材料大理石玻璃板木板棉布毛巾海绵反射声音的强弱最强强强较强弱几乎听不到（2）分析实验结果可以得出：在其他条件相同时，反射声音的强弱与充当反射面的材料。

你还可以得出的结论是（写出一条即可）。

（3）实验结果表明，玻璃板和木板反射声音的强弱无法分辨，有同学认为可能是人耳对声音强弱的分辨能力不够造成的。

对此，请你提出一个改进的措施或方法。

（4）类比光的反射，你认为利用该装臵还能研究的问题时（写出一条即可）。

（5）如果利用声音的反射现象，测量声音在空气中的传播速度，应选择表中的作为反射面效果最好。

2、下表是某些介质的声速 v介质v/（m〃s-1）介质v/（m〃s-1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40 至 50水（20℃）1480 软木500海水（25℃）1531铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？，；，；（2）设海水温度为 25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为。

（3）真空中声速是。

3、如题图2甲是探究“平面镜成像特点”的实验。

图1（l ）下面步骤a 中横线处的内容是 。

实验步骤a 、b 、c 、d 的合理顺序是 （填写步骤前字母）a.在水平桌面上铺一张白纸，纸上竖立一块玻璃板， 。

b.拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位臵时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位臵A 1'.c.改变玻璃板前蜡烛的位臵，重复以上实验，在纸上记录物与像的位臵A 2、A 2'；A 3、A 3'（图乙所示）。

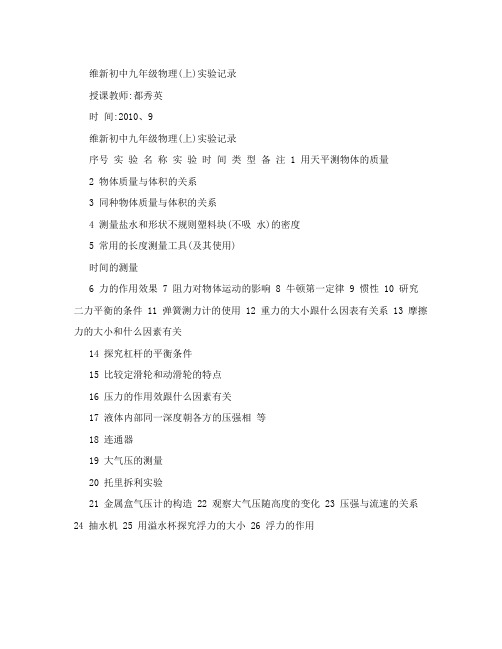

维新初中九年级物理(上)实验记录
授课教师:都秀英
时间:2010、9
维新初中九年级物理(上)实验记录
序号实验名称实验时间类型备注 1 用天平测物体的质量
2 物体质量与体积的关系
3 同种物体质量与体积的关系
4 测量盐水和形状不规则塑料块(不吸水)的密度
5 常用的长度测量工具(及其使用)
时间的测量
6 力的作用效果
7 阻力对物体运动的影响
8 牛顿第一定律
9 惯性 10 研究二力平衡的条件 11 弹簧测力计的使用 12 重力的大小跟什么因表有关系 13 摩擦力的大小和什么因素有关
14 探究杠杆的平衡条件
15 比较定滑轮和动滑轮的特点
16 压力的作用效跟什么因素有关
17 液体内部同一深度朝各方的压强相等
18 连通器
19 大气压的测量
20 托里拆利实验
21 金属盒气压计的构造 22 观察大气压随高度的变化 23 压强与流速的关系24 抽水机 25 用溢水杯探究浮力的大小 26 浮力的作用。

光现象（实验）1．学习小组的同学发现小孔成像时像的大小会变化，于是对“小孔所成像的大小与哪些因素有关”提出如下猜想：（请你将猜想一补充完整）猜想一：小孔所成像的大小可能与__有关；猜想二：小孔所成像的大小可能与发光体到小孔的的距离有关；猜想三：小孔所成像的大小可能与像到小孔的距离有关。

(1)同学们设计了如图1所示的装置进行实验，实验中用同一个发光体AB，且保持发光体AB到小孔的距离为8cm不变，记录的实验数据如下表。

(2)请你根据表中的数据在图2中画出像的高度h与小孔到半透明纸的距离s 的关系图像。

(3)从图像中可知，当发光体AB和小孔的距离保持不变时，半透明纸离小孔越远，所成的像越__；当半透明纸距小孔12cm时，像的高度是__cm。

(4)在第4次实验时，半透明纸上像的高度与发光体AB的高度__（选填“相等”或“不相等” )。

2．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，依据教材设计了如图所示的实验。

(1)实验中还需要的器材是________；(2)实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是（________）A．向纸板喷烟或雾B．使光束垂直纸板射到O点C．使光束贴着纸板射到O点(3)改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹，取下纸板，测量ON两侧的∠i和∠r，将数据记录在表中，根据数据得出的结论是________；(4)若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在反射现象中，光路具有________；(5)若一束光射向平面镜发生反射，反射光线与入射光线垂直，则入射光线与镜面的夹角为________。

3．如图是丽丽同学“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

(1)实验时应选___________（选填“较厚”或“较薄”）的透明玻璃板代替平面镜。

图初中物理15个重点实验总结一、力学：基础性：1、天平测质量。

【实验目的】：用托盘天平测质量。

【实验器材】：天平（托盘天平）。

【实验步骤】：(1)把天平放在桌面上，取下两端的橡皮垫圈。

游码移到标尺最左端零刻度处（游码归零）。

(3)调节两端的平衡螺母（那端上翘，往那端调），直至指针指在刻度板中央，天平水平平衡。

(4)右码，直至天平重新水平平衡。

（加减砝码或移动游码）(5)读数时，被测物体质量=砝码质量+游码示数（m 物=m 砝+m 游）【实验记录】：此物体质量如图：62g 2、弹簧测力计测力 【实验目的】：用弹簧测力计测力 【实验器材】：细线、弹簧测力计、钩码、木块 【实验步骤】：测量前：(1)完成弹簧测力计的调零。

（沿测量方向调零）(2)记录该弹簧测力计的测量范围是0~5牛，最小分度值是0.2牛。

测量时：拉力方向严责弹簧伸长方向。

【实验结论】：如图所示，弹簧测力计的示数F=2.4牛。

3、验证阿基米德原理 【实验目的】：定量探究浸在液体中的物体受到的浮力大小与物体排开液体的重力之间的关系。

【实验器材】：弹簧测力计、金属块、量筒、水。

【实验步骤】：(1)把金属快挂在弹簧测力计下端，记下测力计的示数F1。

(2)在量筒中倒入适量的水，记下液面示数V1。

(3)把金属块浸没在水中，记下测力计的示数F2和此时液面的示数V2。

(4)根据测力计的两次示数差计算出物体所受的浮力（F 浮=F1-F2。

）(5)计算出物体排开液体的体积（V2-V1），再通过F1-F2 (6)（物体所受浮力等于物体排开液体所受重力浮力）【实验结论】：液体受到的浮力大小等于物体排开液体所受等于的大小 4、测定物质的密度 （1）测定固体的密度： 【实验目的】：测固体密度 【实验器材】：天平、量筒、水、烧杯、细线、石块等。

【实验原理】：ρ=m/v 【实验步骤】：(1)用天平测量出石块的质量为48.0克(2)在量筒中倒入适量的水，测得水的体积为20毫升。

实验1)探究凸透镜成像的规律1.小明用焦距为10 cm的凸透镜做“探究凸透镜成像规律”的实验．(1)调整器材高度时，应________(选填“点燃”或“不点燃”)蜡烛．(2)器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像．这与________(选填“照相机”、“投影仪”或“放大镜”)的成像特点相同．(3)将蜡烛移动至20 cm刻度处时，应将光屏移动到________(填序号)范围的某一位置才能再次在光屏上得到清晰的像．A. 50 cm～60 cm B. 60 cm～70 cm C. 70 cm～80 cm(4)将蜡烛移动至45 cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的________(选填“虚”或“实”)像．(5)张老师是用发光二极管制作了一个“F”形光源(如图乙)代替蜡烛放在30 cm刻度处，则光屏上得到的清晰的像应是图丙中的______(选填序号)．2. (2016南充)小明同学在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距f＝20 cm，如图所示：(1)小明点燃蜡烛后，调整烛焰、凸透镜和光屏的中心在同一高度，其目的是________________________．(2)在图示中，只需移动光屏到适当位置，可在光屏上成倒立的、________(选填“放大”、“缩小”或“等大”)的实像．这个成像规律在实际生活中的应用是________(填一种光学器材)．(3)完成上述实验后，小明在凸透镜和蜡烛之间，靠近凸透镜的位置放了一副眼镜，原来光屏上清晰的像变模糊，当光屏远离凸透镜到适当位置又可得一清晰的像．则这副眼镜是________(选填“近视”或“远视”)眼镜．实验2)探究平面镜成像的特点3(2016柳州)如图所示是“探究平面镜成像的特点”实验装置．(1)实验中沿着玻璃板在纸上画一条直线，代表平面镜的位置．用于测量像与物体到平面镜的距离的工具是________．(2)实验中A、B两支蜡烛的外形应________(选填“相同”或“不同”)．当B蜡烛与A蜡烛的像完全重合时，移去B蜡烛，在原来的位置上放一光屏，在光屏上________(选填“能”或“不能”)承接到A蜡烛的像，说明平面镜成的像是虚像．(3)实验中在白纸上记录了像与物体对应点的位置，分别测量它们到玻璃板的距离，并记录在下表中．实验表明，平面镜所成像的大小与________的大小相等，像和物体到平面镜的距离________，像和物体的连线与镜面垂直．实验3)测量物体运动的平均速度4 (2016鄂州)物理实验课上，某实验小组利用带有刻度尺的斜面、小车和数字钟测量小车的平均速度，如图所示，图中显示的是他们测量过程中的小车在甲、乙、丙三个位置及其对应时刻的情形，显示时间的格式是“时∶分∶秒”．(1)小车从斜面下滑过程中，其能量转化情况是__________________________________；(2)由图可知，小车从乙位置运动至丙位置的平均速度是________m/s；(3)小组同学们讨论后认为实验时斜面的倾斜度不宜太大，你认位这样做的理由是_________________________________________ (答案合理即可)．实验4)测量固体的密度5. (2015福州)小华在测量小物块密度的实验中：(1)他将游码归零后，发现指针位置如图甲所示，此时应将右端的平衡螺母向________调，使天平横梁平衡．(2)如图乙所示，用天平测得小物块的质量是______ g；如图丙所示，用量筒测量小物块的体积是______ cm3，则小物块的密度是______ g/cm3.(3)他学习了杠杆知识后，知道天平实质就是一个________杠杆(选填“等臂”或“不等臂”)．在探究杠杆平衡条件的实验中，也必须使杠杆在水平位置平衡，这样便于测量________．6 (2016荆州) 小明用天平、细线、烧杯、水来测定某工艺品的密度，他设计的实验过程如图所示：(1)把天平放在________上，游码移至标尺左端的零刻度线处，看到指针在分度盘中央两侧摆动，摆动的幅度如图甲所示，此时应将平衡螺母向________(选填“左”或“右”)调节，使指针指在分度盘中央；(2)用调节好的天平测量工艺品质量，当天平平衡后，右盘中砝码和游码的位置如图乙所示，工艺品的质量为________g；(3)往烧杯中倒入适量的水，用调节好的天平测出烧杯和水的总质量为220 g；(4)用细线拴好工艺品，并浸没在水中如图丙所示，在右盘中增加砝码并移动游码，当天平平衡后，测得质量为228 g，则工艺品的体积为________cm3，工艺品的密度为________kg/m3(ρ水＝1.0×103 kg/m3)．实验5)测量液体的密度7. (2016来宾)小明想要知道豆浆的密度大小，于是他进行了如下操作：(1)将托盘天平放在水平桌面上，游码置于标尺的零刻度处，调节天平横梁平衡时，出现了如图所示的现象，他应该向________(选填“左”或“右”)调节平衡螺母，使横梁平衡；(2)用托盘天平测出空烧杯的质量m0；(3)把豆浆倒入烧杯中，用托盘天平测出烧杯和豆浆的总质量m1，则倒入烧杯中的豆浆质量为______(用测得的物理量表示)；(4)将烧杯中的豆浆全部倒入量筒，读出量筒中豆浆的体积V，由此得知豆浆的密度为____________(用测得的物理量表示)；(5)实验过程中，若只有天平、烧杯和水，请你帮助小明设计一个测量豆浆密度的实验，要求写出需要测量的物理量及计算豆浆密度的表达式(用字母表示)．实验步骤：________________________________________________________________________________________________________________________________________________________________________________________________________________________计算豆浆密度的表达式：_______________________________实验6)研究影响滑动摩擦力大小的因素8 (2016巴中)小明同学用下列器材探究“影响滑动摩擦力大小的因素”．粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只．如图所示，实验中他用弹簧测力计沿水平方向拉动物块，使它们在长木板上做匀速直线运动．(1)图丙中，长木板对木块摩擦力的大小为________N，这是根据________原理测出滑动摩擦力的，此时，铝块受到摩擦力为________N.(2)分析________两次实验可以得出：在接触面粗糙程度相同时，滑动摩擦的大小与压力大小有关，此实验采用了常用的____________________进行探究(选填“控制变量法”或“等效替代法”)．(3)图乙与图丁中铝块受到的摩擦力大小________(选填“相等”或“不相等”)．9. (2016大庆)如图所示是“探究影响滑动摩擦力大小因素”的实验装置图，长木板固定不动．(1)甲乙两图中当弹簧测力计拉着木块沿水平方向做________运动时，测力计的读数才等于滑动摩擦力．(2)此实验的研究方法是______________________________．(3)比较甲乙两图，能否得出滑动摩擦力与压力和接触面的粗糙程度都有关？________．为什么？________________________________________________________________________(4)丙图中木块匀速运动时测力计的读数是______N，滑动摩擦力为______N．(不计滑轮、绳子的重量及二者间摩擦)(5)若某次实验时木块做加速运动，则所测得滑动摩擦力________(选填“偏大”或“偏小”)．实验7)探究影响压力作用效果的因素10. (2016绥化)老师要求同学们用身边的物品探究“压力的作用效果与哪些因素有关”．小亮找到的器材有海绵和两瓶完全相同的矿泉水．(1)该同学通过观察____________________来反映压力的作用效果．(2)如图所示，小亮将两瓶完全相同的矿泉水分别正立和倒立放在海绵上，其目的是控制________大小相同，改变受力面积的大小．从该实验中得出的结论是___________________________________．以下实例中应用该结论的有________．(选填字母)A. 菜刀要经常磨一磨B. 书包要用宽的背带C. 汽车限重D. 啄木鸟有个坚硬而细长的喙(3)接下来小亮要探究“压力的作用效果与压力大小的关系”，他的操作步骤是：________________________________________实验8)探究浮力的大小跟哪些因素有关11. (2016阜新)在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：A. 可能跟物体浸入液体的深度有关；B. 可能跟物体的重力有关；C. 可能跟物体浸入液体的体积有关；D. 可能跟液体的密度有关．为了探究上述猜想，李明做了如图所示的实验；他在弹簧测力计下端挂一个铁块或铜块，依次把它们缓缓地浸入水中不同位置，在这一实验中：(1)铁块从位置③→④的过程中，弹簧测力计的示数减小，说明铁块受到的浮力________(选填“变大”、“变小”或“不变”)，可以验证猜想________是正确的(选填“A、B、C、D”)．(2)从位置④→⑤的过程中，弹簧测力计的示数不变，说明铁块受到的浮力不变，可以验证猜想________是错误的．(选填“A、B、C、D”)(3)分析比较实验①⑤与②⑥，可以验证猜想______是错误的(选填“A、B、C、D”)．(4)分析比较实验________可得：浸在液体中的物体所受浮力的大小与液体的密度有关．(5)该实验探究主要运用的科学探究方法是：______________．12. (2016武汉)为了探究浮力大小跟哪些因素有关，某兴趣小组的同学，用同一物体进行了如图所示的操作，并记下物体静止时弹簧测力计的示数．图乙中物体未放入前溢水杯装满水，物体浸没后用量筒测出溢出水的体积，如图丁所示．(1)为了探究浮力的大小与液体密度的关系，应选择________两图；该小组同学通过比较F1和________的大小，得到“浮力大小与物体浸没的深度有关”的结论，产生错误的原因是_______________________________________________(2)物体浸没在水中时所受浮力大小为______N，盐水的密度为________kg/m3.(g取10 N/kg)实验9)探究浮力的大小跟排开液体所受重力的关系13 (2015龙东)小强为了“探究浮力的大小跟排开的液体所受重力的关系”，做了如下的实验：(弹簧测力计每小格示数为0.5 N)(1)请在A图中画出被测物体所受力的示意图．(2)你认为更为合理的实验顺序是_________________．(3)通过实验你得到的结论是：浸在液体中的物体，所受浮力的大小等于________________________________________．(4)请你根据小强在实验中获得的数据，计算物体的体积是________m3；你认为通过本实验获得的数据________(选填“能”或“不能”)计算出此物体的密度．(5)请你指出实验中的注意事项．(说出一条即可)___________________________________．14. (2016牡丹江)在“探究浮力的大小跟排开液体所受重力的关系”实验中，小明的实验步骤如下：如图甲，用弹簧测力计测出物体所受的________．如图乙，读出物体浸没在水中时弹簧测力计的示数，计算出物体所受的________．如图丙，测出__________________________．如图丁，测出小桶所受的重力，计算出____________．分析归纳，得出结论．小明的实验顺序存在不足，你认为更合理的顺序是________________．实际操作过程中，还需要注意的问题有(请说出一条)________________________________．实验10)探究物体的动能跟哪些因素有关15. (2016玉林)如图是“探究物体的动能跟哪些因素有关”的实验装置图．(1)若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越________，木块B被撞得越远．这反映出物体的动能与物体的________(选填“质量”或“速度”)有关．(2)若让不同质量的钢球从斜槽同一高度由静止开始滚下，速度相同时，质量越________的钢球将木块B撞得越远．这反映出物体的动能与物体的________(选填“质量”或“速度”)有关．(3)若斜槽光滑，小球从斜槽顶端由静止滚到斜面底部的过程中，其机械能________(选填“变大”、“不变”或“变小”)．实验11)探究杠杆的平衡条件16某实验小组进行简单机械探究实验：(1)探究“杠杆平衡条件”实验前，为方便测量力臂，应将杠杆调节到水平位置平衡，图甲中，杠杆的平衡螺母B应向________调节(选填“左”或“右”)；(2)图乙中，要使杠杆在水平位置平衡，需在C点悬挂________个同样的钩码；(3)某同学进行正确的实验操作后，能不能根据(2)问中的一组数据得出结论？________(选填“能”或“不能”)，理由是______________________________；(4)探究“动滑轮的特点”的实验结果表明：使用动滑轮可以________(选填“省力”或“省距离”)，但不能改变力的方向；(5)生活和工作中使用的滑轮如：A.国旗杆顶部的滑轮；B.电动起重机吊钩上的滑轮，属于动滑轮的是________(选填“A”或“B”)．实验14)探究电流与电压的关系17. (2016武汉)利用如图甲所示的电路探究电流跟电压的关系，电源电压为6 V不变．(1)按图甲，在图乙中接错的一根导线打上“×”，再画线把它改到正确的位置上．(2)正确连接电路后，再闭合开关，移动滑片，发现电压表和表流表的示数均为0；继续移动滑片，②由序号1、2两组数据可判断，该电路故障为________(选填“R1接触不良”、“R2断路”或“R2短路”)．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了______W.实验15)探究电流与电阻的关系18 (2016宿迁)在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源(3 V不变)、电流表、电压表、定值电阻四只(5 Ω、10Ω、20 Ω、25 Ω各一只)，滑动变阻器M(10 Ω、1 A)、滑动变阻器N(20Ω 1 A)、开关、导线若干．(1)请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大；(2)实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻R两端电压保持不变，这种方法是________(填字母编号)；A. 转换法B. 控制变量法C. 等效替代法(3)某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约为3 V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是____________．(4)排除故障后，更换不同定值电阻进行了实验，记录实验数据如下表：______________________________________________________________；(5)实验中选择的滑动变阻器应是________(选填“M”或“N”)．实验 16) 测量定值电阻的阻值19. (2016阜新)小明在做“用伏安法测量某定值电阻R 的阻值”的实验中：(1)请你按照如图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路图连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于________端(选填“A ”或“B”)；(3)闭合开关，移动滑动变阻器滑片P ，发现电压表始终无示数，电流表有示数，其原因可能是__A. 滑动变阻器断路B. R 断路C. R 短路(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为________A ，它的阻值是________Ω.(5)通常情况下要进行多次测量并取平均值，其目的是为了________________________．20. 如图甲所示是测量定值电阻Rx 阻值的实验电路，器材可以满足实验要求．(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻Rx 两端的电压进行了三次测量，0①方案一：闭合开关S ，如果电压表和的读数分别为U 1和U 2，电阻Rx 的阻值表达式Rx ＝__． ②方案二：电路中Rx ≠R0，将S 接到a ，读出电流表的示数I1，再将S 接到b ，读出电流表的示数I 2，由I 1R 0＝I 2Rx 可得Rx ＝I1R0I2 ， 请判断结果是否正确并简要说明理由．_____________________________． 21. (2016泸州)某课外科技小组设计了如图所示的电路来测量电源电压U和待测电阻Rx 的值，已知滑动变阻器的最大阻值为20 Ω，其实验步骤如下：(1)这个小组的同学按电路图连接好电路后，将滑动变阻器的滑片P 滑到最右端b 点，闭合开关S1，断开开关S2，无论怎样移动滑片P ，发现电压表有示数但始终保持不变，电路故障的原因可能是__________________；(2)排除故障后，将滑动变阻器的滑片P 滑到最右端的b 点，闭合开关S1和S2，电压表的示数为3 V ；再断开开关S 2，此时电压表的示数为2.4 V ，则电源电压U ＝______V ，待测电阻Rx ＝______Ω；(3)保持S 1闭合，S 2断开，当滑片P 恰好滑到滑动变阻器的中点时，电压表的示数应为________V ，待测电阻Rx 的电功率为________W.实验 17) 测量小灯泡的阻值22. (2016福州)小亮用“伏安法”测小灯泡的电阻，小灯泡的额定电压为2.5 V ，电源电压为4.5 V .(1)请用笔画线代替导线，将图甲所示的实物电路连接完整．(2)在连接电路时，开关应________，滑动变阻器滑片P应位于________(选填“A”或“B”)端．(3)闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表示数如图乙所示，此时小灯泡的电阻约为________Ω(保留一位小数)；他把多次测量的电流值和电压值绘制成I－U图像，发现I－U图线是一条曲线，原因是__________________________．(4)如果还想测量额定电压为3.8 V的小灯泡正常发光时的电阻，但是电压表的15 V量程已经损坏，在不改变原器材的情况下，你的办法是________________________________．23如图是“测量小灯泡电阻”的实验．(1)连接电路时，开关应处于________状态．(2)图甲是小马同学连接的实物图，其中有两处错误，请指出：____________、________．(3)纠正错误后，某次测量时电压表示数为2.4 V，电流表示数如图乙所示，该电流表的示数为________A，则小灯泡的电阻为________Ω.(4)另一同学分别测出小灯泡在不同亮度下的电阻，然后求出平均值作为小灯泡的电阻，他的做法对吗？答：________，其原因是___________________________．实验18)测量小灯泡的电功率24. (2016株洲)某实验小组用伏安法测量小灯泡的电功率，待测小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线，完成图甲实物电路的连接．(要求：连线不得交叉，电压表量程要正确)(2)检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动．产生这一现象的原因可能是____________________．(3)故障排除后进行实验，通过移动滑片记录了多组数据，并作了如图乙所示的I－U图像．据图可知小灯泡的额定功率为________W.(4)现将该小灯泡与一个10 Ω的定值电阻串联后接入电压为3 V的电源两端，此时小灯泡的实际功率是________W.25.小红做“测量小灯泡电功率”实验，实验室有如下器材：电源(电压恒为6 V)、小灯泡(额定电压为2.5 V，灯丝电阻约为10 Ω)、电流表、电压表、开关各一个、规格分别为R1“10 Ω 1 A”和R2“50 Ω0.5 A”的滑动变阻器各一个、导线若干．(1)小红设计了图甲所示的电路，她应选用规格为________(选填“R1”或“R2”)的滑动变阻器，该实验中滑动变阻器的主要作用是______________________．(2)正确连接电路后，闭合开关，若小灯泡不亮，电流表有示数，电压表无示数，原因是________________；若小灯泡不亮，电流表无示数，电压表有示数，原因是________________．(3)排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U－I图像如图乙所示，小灯泡的额定功率为________W.(4)由图乙发现灯泡电阻是变化的，影响其变化的主要因素是________________________．(5)在没有电压表、只有电流表的情况下，小红增加了一只10 Ω的定值电阻R并利用原有器材，也测出了额定电压为2.5 V小灯泡的额定功率．步骤如下：①按照如图丙所示的电路图正确连接实物电路；②闭合开关，调节滑动变阻器滑片，使电流表示数为________A时，灯泡正常发光；③断开开关，保持____________不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电流表示数I1；④小灯泡额定功率的表达式为P额＝________．26. (2016南京)在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5 V.(1)如图甲是小明测量小灯泡额定功率的实物电路图(不完整)，请用笔画线代替导线将实物电路图连接完整．(2)闭合开关前，图甲中滑动变阻器的滑片P应位于________(选填“A”或“B”)端．(3)连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好，针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路．根据故障现象，猜想________(填序号，下同)是错误的，如果观察到电流表有示数，则猜想________是正确的．(4)排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向________(选填“A”或“B”)端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．(5)小华打算增加一个阻值为10 Ω的定值电阻R0，只利用一只电表，通过简单操作(开关S接“a”、“b”各一次)来测量小灯泡的额定功率，图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是________(填字母)．A. 两种方案都能B. 两种方案都不能C. 丙方案能，丁方案不能D. 丙方案不能，丁方案能实验21)探究水沸腾时温度变化的特点27. (2016荆州)八年级同学做“探究水沸腾时温度变化特点”的实验如下图所示：(1)由图甲可知，实验中操作存在的错误是_____________；(2)加热过程中某一时刻A组同学测出的水温如乙图所示，温度计的读数为________℃；(3)B、C两组同学得到如图丙中b、c两种不同图像的原因可能是水的______________不同；(4)由丙图可知，水沸腾时的特点是______________________；(5)水沸腾时会有大量的水蒸气产生，100 ℃水蒸气比100 ℃水烫伤更严重，其原因是_______________．28. (2016漳州)在“探究水的沸腾”实验中，实验装置如图所示．(1)图中读取温度计示数方式正确的是________(选填“A”或“B”)，烧杯中的水是通过________方式来增大内能的；(2)加热过程中不同时刻的水温记录如下表，其中有一个数据是错误的，该错误的数据是________；水在第________min开始沸腾，水沸腾时的温度为________℃；(3)实验中，若用盖子将烧杯盖严，则水的沸点会________(选填“升高”、“降低”或“不变”)．1. (1)点燃 (2)投影仪 (3)B (4)虚 (5)B2. (1)使所成的像在光屏中央 (2)缩小 照相机 (3)近视3. (1)刻度尺 (2)相同 不能 (3)物体 相等4. (1)重力势能转化为动能 (2)0.16 (3)减小小车下滑的速度，延长下滑时间，便于时间精确测量5. (1)左 (2)98 40 2.45 (3)等臂 力臂6. (1)水平台 右 (2)64 (4)8 8×1037. (1)右 (3)m 1－m 0 (4)ρ＝m 1－m 0V (5)①用天平测出空烧杯的质量，记为m 0；②将烧杯装满水，测出烧杯和水的总质量记为m 1；③将水倒干净，将烧杯装满豆浆，测出烧杯和豆浆的总质量，记为m 2，则豆浆的密度为ρ浆＝m 2－m 0m 1－m 0·ρ水 8. (1)3.2 二力平衡 0 (2)甲、丙 控制变量法 (3)相等9. (1)匀速直线 (2)控制变量法 (3)不能 压力大小不同，接触面的粗糙程度也不同，则滑动摩擦力大小的改变是由压力大小引起的还是由接触面的粗糙程度引起的，无法判断 (4)2.4 4.8 (5)偏大10. (1)海绵的凹陷程度 (2)压力 压力一定时，受力面积越小，压力的作用效果越明显 AD (3)把左侧瓶中倒出一些水后，倒立在海绵上，并与右侧瓶子的作用效果相比较并得出结论．11. (1)变大 C (2)A (3)B (4)⑥⑦ (5)控制变量法12. (1)甲、丙 F 2 物体接触了容器底部，受到容器底部的支持力 (2)0.5 1.2×10313. (1)如答图所示 (2)DABC 或ADBC (3)物体排开液体所受到的重力 (4)1×10－4 能 (5)物体要缓慢浸入水中(弹簧测力计要尽量竖直或弹簧测力计要调零)(合理即可)14. 重力 浮力 溢出的水和桶的总重力 排开的水所受的重力 丁、甲、乙、丙 待测力计示数稳定后再读数(或溢水杯中的水要装满)15. (1)大 速度 (2)大 质量 (3)不变16. (1)右 (2)3 (3)不能 只根据一组数据得出结论具有偶然性 (4)省力 (5)B17. (1)如答图甲所示：(2)①如答乙图所示 ②R 1接触不良 ③电阻 ④ 50 0.418 (1)如答图所示 (2)B (3)电阻R 断路 (4)电压一定时，电阻越大，电流越小 (5)N19. (1)如答图所示(2)B (3)C (4)0.3 9 (5)减小误差20. (1)0.5 3.2 3.18 (2)①U 2R 0U 1②该方案不正确，两种情况下R x 和R 0两端的电压不等21. (1)滑动变阻器全接在下面两个接线柱(或滑动变阻器断路) (2)3 5 (3)2 0.222. (1)如答图所示九年级物理实验专题(2)断开A(3)10.4灯丝的电阻与温度有关(4)把电压表并联在滑动变阻器的两端23.(1)断开(2)滑动变阻器电流表(3)0.38(4)不对小灯泡灯丝的电阻随温度的变化而变化24. (1)如答图所示(2)小灯泡断路(3)0.75(4)0.225.(1)R2改变灯泡两端的电压(2)小灯泡短路(或电压表短路)小灯泡断路(3)0.625(4)灯丝温度(5)②0.25③滑动变阻器滑片P的位置(或滑动变阻器接入电路的阻值)④U额I(或2.5 V×I)26. (1)如答图所示(2)B(3)②①(4)A(5)B27.(1)温度计的玻璃泡碰到容器底(2)91(3)质量(4)吸收热量，温度不变(5)100 ℃水蒸气变成100 ℃开水液化要放出大量的热28. (1) B热传递(2)95 ℃498(3)升高。

初三物理表格题1. 某小组同学探究“浸在水中时，物体所受浮力的大小”。

① 首先，他们进行“比一比，谁的小船货物装得多”的活动，装载货物前后的实验现象如图1所示。

请你仔细观察、比较图1（a ）和（b ），并简要描述相关现象： 。

由此，三位同学提出了不同的猜想A 、B 和C 。

猜想A ：浮力的大小跟物体浸入水中的深度有关。

猜想B ：浮力的大小跟物体排开水的多少有关。

猜想C ：浮力的大小跟物体所受重力的大小有关。

② 接着，该小组同学利用弹簧测力计、溢水杯、小桶（不计重力）、水等器材进行实验。

他们先在可密封的圆柱体内装一些小铅粒，然后用细线将圆柱体悬挂在测力计下。

当此圆柱体分别在空气中和水中不同的深度处保持静止时，测力计的示数和小桶中的水量如图2所示。

他们通过思考图中“测力计示数变化的原因”，得到浮力测量的方法。

根据图2（c ）和（d ）所示的测力计示数、小桶中水量等变化情况，可排除猜想 （选填“A ”、“B ”或“C ”）；在猜想 的基础上（选填“A ”、“B ”或“C ”），进一步分析并形成假设D ：物体在水中所受浮力的大小等于 。

③ 为了验证假设D ，继续实验，他们记录了圆柱体在空气中、水中静止时的测力计示数F 和小桶所收集的排开水的重力G 排，其部分数据见表一。

随后，他们又在该圆柱体添加了若干铅粒，重复上述实验，其部分数据见表二。

（a ）分析、比较表一或表二的数据，初步验证假设D 是 。

（选填“正确”或“错误”）（b ）分析、比较表一和表二的数据，可得出其它的初步结论是 。

（a ） （b ）图1表一 表二 （a ） （b ） （c ） （d ）图22、某小组三位同学通过实验研究铅笔芯的电阻。

实验器材有：若干型号的铅笔芯，电源、电流表、电压表、若干导线、电键、小灯泡。

他们的研究过程如下：⑴把图2（a ）所示的铅笔芯分别接入图2(b )所示的A 、B 之间。

他们判断铅笔芯的电阻大小是根据 。

八年级上册_物理（北师版）_学生实验登记表【01】班级应到学生数实到学生数学科物理课题 1.1测量水的温度仪器材料温度计、烧杯、水、铁架台实验步骤1、测出教室的温度，记在表头上。

2、倒一杯热开水，用温度计测出它的温度，记在表头。

3、让开水冷却，每隔2分钟用手估测一下温度，然后用温度计实测一下温度，将数据填入下面表格中实验现象教室的气温：22 ℃开水的温度：95 ℃时间（min） 1 2 3估计温度（℃）实测温度（℃）存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【02】班级应到学生数实到学生数学科物理课题 1.3探究:水的沸腾特点仪器材料铁架台、石棉网、酒精灯、烧杯、温度计、水、秒表实验步骤1、向烧杯中注入适量温水，用酒精灯加热。

2、观察并记录实验中声音和气泡的情况。

3、当水温升到90℃时，每隔0.5分钟记录温度计的示数。

4、沸腾后，拿走酒精灯停止加热，观察水的沸腾情况。

实验现象沸腾前：气泡由大到小；沸腾时：气泡由小到大到破裂沸腾前：吸热升温；沸腾后：吸热不升温.存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【03】班级应到学生数实到学生数学科物理课题 2.2天平测量物体的质量仪器材料天平、砝码、镊子、烧杯、被测物体等实验步骤1.游码要归零。

2.调节平衡螺母。

3.物左砝右。

4.添加砝码从估计称量物的最大值加起，逐步减小。

5.物体的质量 =砝码+游码实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【04】班级应到学生数实到学生数学科物理课题 2.3探究:物质的密度仪器天平、砝码、镊子、量筒、烧杯、水、铜块、铁块、细线材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【05】班级应到学生数实到学生数学科物理课题 3.2探究:比较物体运动的快慢仪器小车、木板、秒表、刻度尺材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【06】班级应到学生数实到学生数学科物理课题 3.4平均速度的测量仪器小车、木板、秒表、刻度尺材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级上册_物理（北师版）_学生实验登记表【07】班级应到学生数实到学生数学科物理课题 5.3探究:平面镜成像的特点仪器平面镜成像实验器（平板玻璃、支架、三角板、刻度尺）、平面镜材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【01】班级应到学生数实到学生数学科物理课题 6.2探究:凸透镜成像的规律仪器光具座、光具座附件、蜡烛、火柴材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【02】班级应到学生数实到学生数学科物理课题7.3重力与质量的关系仪器弹簧测力计、钩码材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【03】班级应到学生数实到学生数学科物理课题7.6探究:摩擦力的大小与什么有关仪器木板、棉布、毛巾、弹簧测力计、木块、钩码材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【04】班级应到学生数实到学生数学科物理课题8.2探究:液体内部的压强仪器压强计、水槽、水、盐水材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【05】班级应到学生数实到学生数学科物理课题8.5探究:影响浮力大小的因素仪器测力计、溢水杯、物块、细线、小桶等材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【06】班级应到学生数实到学生数学科物理课题9.1杠杆的平衡条件仪器杠杆、钩码、弹簧测力计、支架材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：八年级下册_物理（北师版）_学生实验登记表【07】班级应到学生数实到学生数学科物理课题9.6测滑轮组的机械效率仪器滑轮组、刻度尺、钩码、弹簧测力计、铁架台等材料实验步骤实验现象存在问题改进措施仪器损坏与处理情况备注任课教师：实验管理员：学生代表：九年级上册_物理（北师版）_学生实验登记表【01】班级应到学生数实到学生数学科物理课题11.2组装电路仪器材料电源、开关、小灯泡、导线实验步骤1、先设计电路图，然后根据实物连接。
