光伏并网逆变器调试报告

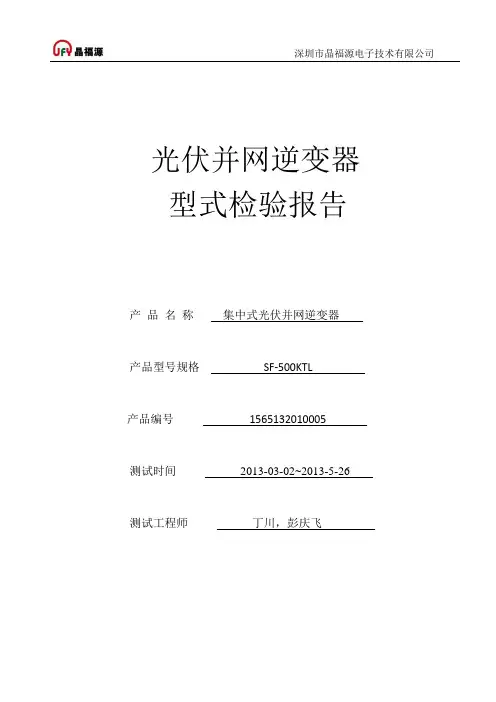

光伏并网逆变器型式检验报告产品名称集中式光伏并网逆变器产品型号规格SF-500KTL产品编号1565132010005测试时间2013-03-02~2013-5-26 测试工程师丁川，彭庆飞光伏并网逆变器型式检验报告产品型号：SF-500KTL 出厂编号：序号检验项目标准要求检验结果1 机体和结构质量检查遵从CNCA/CTS0004:2009A PASS2 转换效率试验遵从CNCA/CTS0004:2009APASS（详见附表1）3 并网电流谐波试验遵从CNCA/CTS0004:2009A PASS4 功率因数测定试验遵从CNCA/CTS0004:2009APASS（详见附表2）5 电网电压响应试验遵从CNCA/CTS0004:2009APASS（详见附表3）6 电网频率响应试验遵从CNCA/CTS0004:2009APASS（详见附表4）7 直流分量试验遵从CNCA/CTS0004:2009A PASS8 电压不平衡度试验遵从CNCA/CTS0004:2009A PASS9 噪声试验遵从CNCA/CTS0004:2009A PASS10 防孤岛效应保护试验遵从CNCA/CTS0004:2009A PASS11 低电压穿越试验遵从CNCA/CTS0004:2009A PASS12 输出端短路保护试验遵从CNCA/CTS0004:2009APASS输出短路可保护13 防反放电保护试验遵从CNCA/CTS0004:2009A PASS14 极性反接保护试验遵从CNCA/CTS0004:2009APASS具备极性反接保护功能15 直流过载保护试验遵从CNCA/CTS0004:2009APASS具备直流过载保护功能16 直流过压保护试验遵从CNCA/CTS0004:2009APASS具备直流过压保护功能17 通讯功能试验遵从CNCA/CTS0004:2009A PASS18 自动开关机试验遵从CNCA/CTS0004:2009A PASS19 软启动试验遵从CNCA/CTS0004:2009APASS输出软启动，无冲击电流，输出功率变化率可调。

光伏并网逆变器调试报告一、调试目的本次调试的目的是对光伏并网逆变器进行功能和性能的检测和调试，确保逆变器能够稳定可靠地并网运行。

二、调试内容1.逆变器基本功能测试：包括开关机功能、并网检测功能、电压、电流和功率测量功能等的正常运行。

2.并网稳定性测试：逆变器在并网运行状态下，检测其稳定性和响应时间，确认逆变器在电网波动和故障情况下能够快速正确响应并保持稳定运行。

3.微网模式调试：如果逆变器支持微网模式，需要对其进行微网模式下的调试和测试。

4.故障保护功能调试：测试逆变器在过载、过温、短路等异常情况下的保护功能是否能够正常工作。

三、调试步骤和方法1.准备工作：检查逆变器和并网电网的接线是否正确，确认逆变器的参数设置与实际情况相匹配。

2.开关机测试：首先测试逆变器的开关机功能，通过操作逆变器的开关机按钮或遥控器，检测逆变器的开关机状态是否正常，并观察逆变器显示面板上的相应提示。

3.并网检测测试：在逆变器正常开机后，测试逆变器的并网检测功能。

可以通过局部模拟并网的方式进行测试，确认逆变器能够准确检测到电网的状态并进行相应的并网操作。

4.电压、电流和功率测量测试：通过接入电压、电流和功率仪器，测量逆变器输入和输出的电压、电流和功率，确保测量值在合理范围内，与逆变器显示面板上的数值保持一致。

5.并网稳定性测试：通过模拟电网的电压波动或短暂故障，观察逆变器的响应时间和稳定性。

检测逆变器能否在电网异常情况下自动切断输出、保护系统和设备的安全。

6.微网模式调试：如果逆变器具备微网模式功能，可以通过局部模拟微网的方式进行测试，确认逆变器在微网模式下的运行和切换是否正常。

7.故障保护功能测试：通过人为制造过载、过温、短路等异常情况，测试逆变器的保护功能是否能够及时触发，切断输出并保护系统设备的安全。

四、调试结果及分析在调试过程中，逆变器的基本功能和性能测试都能正常运行，包括开关机、并网检测、电压电流功率测量等功能。

分布式光伏并网工程调试报告尊敬的领导：我方于XX年月日接到地光伏并网工程调试任务，现将调试过程和结果报告如下：一、调试概述本次调试任务是针对地分布式光伏并网工程进行的，主要内容包括光伏组件的安装调试、逆变器的设置和并网调试等。

二、调试过程1.光伏组件安装调试根据工程设计图纸，我们按照标准流程进行了光伏组件的安装调试工作。

首先在屋顶结构上安装支架，然后将光伏组件连接到支架上。

在连接过程中，我们严格按照接线图进行线缆的连接，确保安全可靠。

安装完成后，我们对光伏组件进行了外观检查，确保没有损坏或质量问题。

2.逆变器设置调试逆变器是将光伏组件产生的直流电转换成交流电的设备，在调试过程中，我们首先根据光伏组件的特性，设置了逆变器的工作参数，如最大功率点追踪等。

然后，我们连接逆变器与光伏组件之间的电缆，确保连接良好。

接着，我们对逆变器进行了开机测试，确保逆变器正常工作。

3.并网调试并网是将光伏发电系统与电力系统进行连接，并将光伏发电的电能注入电力系统中。

为了确保安全和正常运行，我们在并网调试过程中进行了以下步骤：（1）根据电力系统的工作要求，设置逆变器的并网参数，如频率、电压等。

（2）连接逆变器和电力系统之间的电缆，确保连接牢固可靠。

（3）进行并网测试，观察并记录逆变器的运行状态、电压和电流等参数。

（4）对逆变器进行性能测试，如功率因数、效率等。

（5）进行系统的保护和故障检测测试，确保系统的安全性和可靠性。

（6）完成以上步骤后，向相关部门进行申请并正式并网。

三、调试结果经过我们的努力，光伏并网工程调试工作取得了圆满成功。

根据测试结果，光伏组件表现出良好的发电效果，功率输出稳定，无异常情况。

逆变器工作正常，通过测试的相关参数均符合规定要求。

并网测试中，光伏系统成功地注入到电力系统中，实现了发电与供电的无缝衔接。

四、存在问题及建议在调试过程中，我们发现了一些问题，并提出如下建议：1.一些光伏组件存在破损和老化的情况，建议在后期及时更换，以保证系统的长期稳定运行。

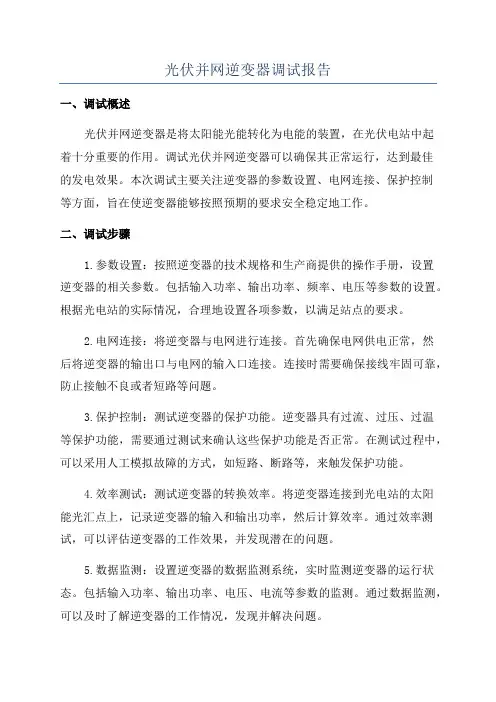

光伏并网逆变器调试报告一、调试概述光伏并网逆变器是将太阳能光能转化为电能的装置，在光伏电站中起着十分重要的作用。

调试光伏并网逆变器可以确保其正常运行，达到最佳的发电效果。

本次调试主要关注逆变器的参数设置、电网连接、保护控制等方面，旨在使逆变器能够按照预期的要求安全稳定地工作。

二、调试步骤1.参数设置：按照逆变器的技术规格和生产商提供的操作手册，设置逆变器的相关参数。

包括输入功率、输出功率、频率、电压等参数的设置。

根据光电站的实际情况，合理地设置各项参数，以满足站点的要求。

2.电网连接：将逆变器与电网进行连接。

首先确保电网供电正常，然后将逆变器的输出口与电网的输入口连接。

连接时需要确保接线牢固可靠，防止接触不良或者短路等问题。

3.保护控制：测试逆变器的保护功能。

逆变器具有过流、过压、过温等保护功能，需要通过测试来确认这些保护功能是否正常。

在测试过程中，可以采用人工模拟故障的方式，如短路、断路等，来触发保护功能。

4.效率测试：测试逆变器的转换效率。

将逆变器连接到光电站的太阳能光汇点上，记录逆变器的输入和输出功率，然后计算效率。

通过效率测试，可以评估逆变器的工作效果，并发现潜在的问题。

5.数据监测：设置逆变器的数据监测系统，实时监测逆变器的运行状态。

包括输入功率、输出功率、电压、电流等参数的监测。

通过数据监测，可以及时了解逆变器的工作情况，发现并解决问题。

三、调试结果经过本次调试，光伏并网逆变器能够正常工作，各项参数设置正确合理，保护功能正常。

经过效率测试，逆变器的转换效率达到了预期的要求。

数据监测系统能够及时准确地监测逆变器的运行状态，为后续的维护和管理提供了依据。

四、存在问题与建议在调试过程中，发现了一些问题和改进的空间。

首先，在电网连接过程中，需要对接线进行细致的检查，避免接触不良或者短路等问题。

其次，在保护控制方面，建议对保护功能进行更加详细的测试，尤其是对于温度保护的触发条件需要进行调整，以适应不同环境下的运行情况。

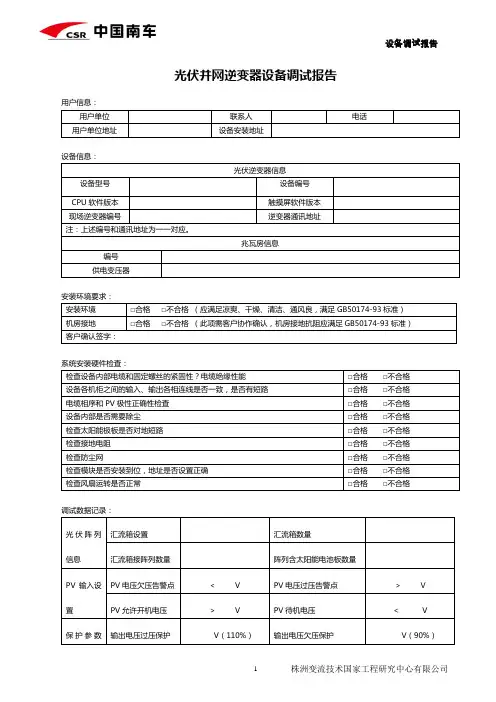

光伏并网逆变器设备调试报告用户信息：用户单位联系人电话用户单位地址设备安装地址光伏逆变器信息设备型号设备编号CPU软件版本触摸屏软件版本现场逆变器编号逆变器通讯地址注：上述编号和通讯地址为一一对应。

兆瓦房信息编号供电变压器安装环境□合格□不合格（应满足凉爽、干燥、清洁、通风良，满足GB50174-93标准）机房接地□合格□不合格（此项需客户协作确认，机房接地抗阻应满足GB50174-93标准）客户确认签字：检查设备内部电缆和固定螺丝的紧固性？电缆绝缘性能□合格□不合格设备各机柜之间的输入、输出各相连线是否一致，是否有短路□合格□不合格电缆相序和PV极性正确性检查□合格□不合格设备内部是否需要除尘□合格□不合格检查太阳能极板是否对地短路□合格□不合格检查接地电阻□合格□不合格检查防尘网□合格□不合格检查模块是否安装到位，地址是否设置正确□合格□不合格检查风扇运转是否正常□合格□不合格光伏阵列信息汇流箱设置汇流箱数量汇流箱接阵列数量阵列含太阳能电池板数量PV输入设置PV电压欠压告警点＜V PV电压过压告警点＞V PV允许开机电压＞V PV待机电压＜V保护参数输出电压过压保护V（110%）输出电压欠压保护V（90%）设置输出电流过流保护A（120%）绝缘检测仪Alarm1 1kΩ绝缘检测仪Alarm2 1kΩ运行数据测量系统数据电池电压输入功率输出功率输入电压输入电流输出电压U/V/W电网电压U/V/W逆变器输出电流U/V/W输出频率设备功率测试：测试项目测试结果测试项目测试结果功率爬升MPPT功能防孤岛保护休眠功能待机功能监控功能紧急关机功能告警和保护功能株洲变流技术国家工程研究中心有限公司工程师签字：用户代表签字：日期：日期：。

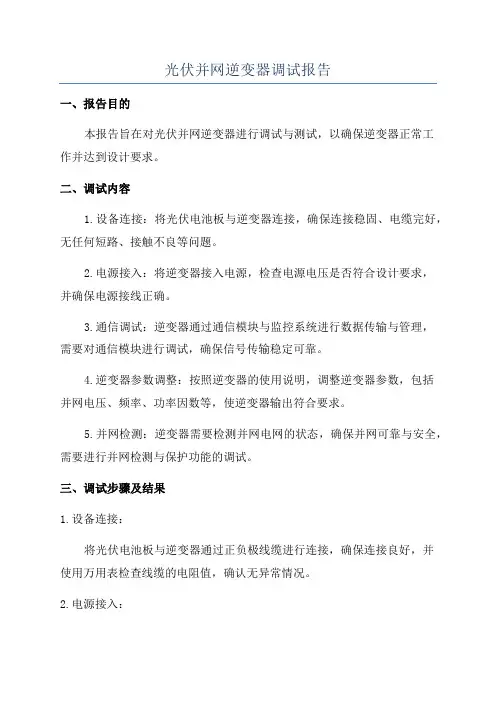

光伏并网逆变器调试报告一、报告目的本报告旨在对光伏并网逆变器进行调试与测试，以确保逆变器正常工作并达到设计要求。

二、调试内容1.设备连接：将光伏电池板与逆变器连接，确保连接稳固、电缆完好，无任何短路、接触不良等问题。

2.电源接入：将逆变器接入电源，检查电源电压是否符合设计要求，并确保电源接线正确。

3.通信调试：逆变器通过通信模块与监控系统进行数据传输与管理，需要对通信模块进行调试，确保信号传输稳定可靠。

4.逆变器参数调整：按照逆变器的使用说明，调整逆变器参数，包括并网电压、频率、功率因数等，使逆变器输出符合要求。

5.并网检测：逆变器需要检测并网电网的状态，确保并网可靠与安全，需要进行并网检测与保护功能的调试。

三、调试步骤及结果1.设备连接：将光伏电池板与逆变器通过正负极线缆进行连接，确保连接良好，并使用万用表检查线缆的电阻值，确认无异常情况。

2.电源接入：将逆变器的输入端与电源接线盒连接，检查电源电压是否符合逆变器的输入要求，确保电源接线正确并稳定。

3.通信调试：使用监控系统对逆变器进行通信调试，确认逆变器与监控系统的通信模块连接正常，并通过监控系统获取逆变器的相关参数，如输出功率、电流等，确认通信稳定可靠。

4.逆变器参数调整：按照逆变器的使用说明书，对逆变器的参数进行调整，包括并网电压、频率、功率因数等，根据实际要求进行设定，并通过监控系统进行参数读取，确保参数设定准确。

5.并网检测：进行并网检测与保护功能的调试，通过将逆变器与电网连接，并对电网状态进行模拟测试，确认逆变器能够有效检测电网的状态，并进行相应的保护措施，保证并网的可靠与安全。

四、调试结果及问题解决在以上调试步骤中，发现并解决了一下问题：1.设备连接问题：在设备连接时，发现光伏电池板与逆变器之间的正负极线缆接触不良，导致逆变器无法正常运行。

经过重新连接并测试，问题得到解决。

2.电源接入问题：在电源接入时，发现电源电压不稳定，不符合逆变器的输入要求。

并网光伏电站调试报告一、调试目的和背景：随着清洁能源的发展和应用，全球范围内并网光伏电站的建设也日益增多。

并网光伏电站调试是确保电站安全可靠运行的重要环节，对于保证光伏电站的发电效率和电网的稳定运行起着至关重要的作用。

本调试报告旨在对一座并网光伏电站的调试情况进行详细记录和总结。

二、调试内容及过程：1.准备工作在进行并网光伏电站调试之前，我们首先对电站的设备和系统进行了全面检查和测试。

检查的内容包括太阳能电池板及其安装支架、逆变器、直流汇流箱、交流配电柜等设备的正常工作状态。

同时，我们还针对电站的架构和布局进行了评估，确保安全可靠。

2.光伏电池板与逆变器调试接下来，我们开始对光伏电池板和逆变器进行调试。

首先，我们检查电池板的连接情况，确保电池板与逆变器之间的连接线路正确无误。

然后，我们对电池板的输出电压和电流进行测试，确保其达到设计要求。

接着，我们对逆变器进行了整体性能测试，包括输出功率、效率等参数的检测。

3.并网调试调试并网光伏电站是整个调试过程的重中之重。

我们首先对电站的接入点进行评估和筛选，确保其符合电网要求。

然后，我们调整逆变器的输出参数，包括电压、频率、功率因数等，使其与电网保持同步。

接着，我们对电站的并网保护装置进行了测试和检验，确保其具备过电流、过压等保护功能。

最后，我们进行了并网试运行，监测电站的发电情况和电网的运行情况，确保其稳定并安全地向电网输出电能。

4.总结和改进建议通过对光伏电站的调试，我们发现了一些问题，并及时采取了相应的措施解决。

但同时，我们也认识到调试工作还存在一些不足之处，需要进一步改进。

针对这些问题，我们提出以下改进建议：在光伏电池板安装过程中，应采取更加严格的检查措施，确保电池板的连接可靠性；在并网调试过程中，应加强与电网管理部门的沟通和合作，确保电站与电网完全符合要求。

三、调试结果及效果：通过调试，我们使光伏电站顺利并网运行，并实现了电站的最大化发电效率。

电站的发电功率达到了预期目标，并且电网的运行也保持了稳定。

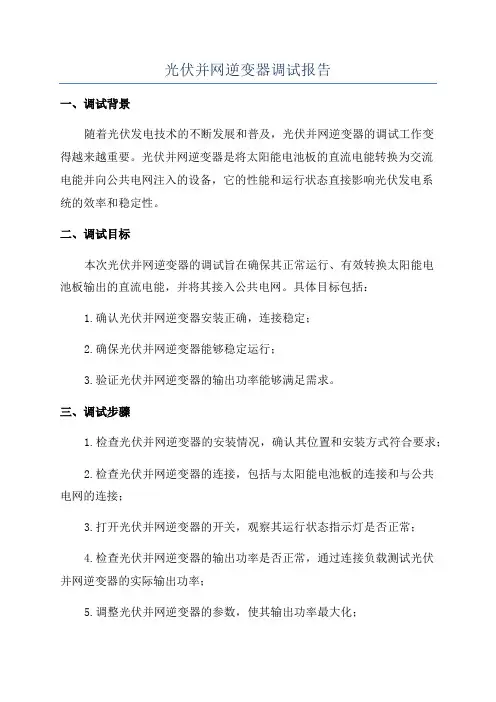

光伏并网逆变器调试报告一、调试背景随着光伏发电技术的不断发展和普及，光伏并网逆变器的调试工作变得越来越重要。

光伏并网逆变器是将太阳能电池板的直流电能转换为交流电能并向公共电网注入的设备，它的性能和运行状态直接影响光伏发电系统的效率和稳定性。

二、调试目标本次光伏并网逆变器的调试旨在确保其正常运行、有效转换太阳能电池板输出的直流电能，并将其接入公共电网。

具体目标包括：1.确认光伏并网逆变器安装正确，连接稳定；2.确保光伏并网逆变器能够稳定运行；3.验证光伏并网逆变器的输出功率能够满足需求。

三、调试步骤1.检查光伏并网逆变器的安装情况，确认其位置和安装方式符合要求；2.检查光伏并网逆变器的连接，包括与太阳能电池板的连接和与公共电网的连接；3.打开光伏并网逆变器的开关，观察其运行状态指示灯是否正常；4.检查光伏并网逆变器的输出功率是否正常，通过连接负载测试光伏并网逆变器的实际输出功率；5.调整光伏并网逆变器的参数，使其输出功率最大化；6.监测光伏并网逆变器的运行状况，包括输出电流、交流电压等参数的波动情况；7.检查光伏并网逆变器的保护功能是否正常，如过压保护、过流保护、过温保护等。

四、调试结果经过以上步骤的调试，得出以下结果：1.光伏并网逆变器安装正确，连接稳定，符合要求；2.光伏并网逆变器能够稳定运行，无异常报警；3.光伏并网逆变器的实际输出功率与理论功率相符；4.光伏并网逆变器的参数调整有效，输出功率最大化；5.光伏并网逆变器的运行状态稳定，输出电流、交流电压波动较小；6.光伏并网逆变器的保护功能正常，能够及时响应并处理异常情况。

五、存在问题及解决方案在调试过程中，我们发现以下问题：1.输出功率不稳定，存在较大波动；2.光伏并网逆变器的运行噪音较大；3.光伏并网逆变器连接线路存在松动现象。

针对以上问题，我们提出以下解决方案：1.分析输出功率波动的原因，并调整逆变器的相关参数以稳定输出功率；2.检查光伏并网逆变器的散热装置是否正常，是否需要进行清洁或更换；3.对光伏并网逆变器的连接线路进行检查和加固，确保其稳定连接。

光伏发电系统调试报告一、调试目的本次调试的目的是确保光伏发电系统能够正常运行，并满足设计要求。

通过调试过程中的测试和分析，我们将验证系统的稳定性、可靠性和效率。

二、调试步骤1. 确认系统组成和连接首先，我们需要确认光伏发电系统的组成和连接方式。

系统通常由光伏阵列、逆变器、电池组和配电箱组成。

确保所有组件之间的连接正确无误，电缆连接牢固可靠。

2. 检查电池组和逆变器参数检查电池组的容量和逆变器的额定功率，确保二者匹配。

如果电池组容量不足，可能无法满足需求；如果逆变器功率过大，可能会导致系统过负荷。

3. 测量光伏阵列输出电压和电流使用万用表或数字电表测量光伏阵列的输出电压和电流。

确保阵列输出符合设计要求，以验证阵列的工作状态。

4. 检查逆变器工作状态观察逆变器的指示灯，确保其处于正常工作状态。

如果发现异常情况，及时查找故障原因并进行修复。

5. 测试逆变器输出电压和频率使用数字电表测量逆变器的输出电压和频率。

确保逆变器输出符合设计要求，以保证接入电网的稳定性。

6. 检查电池组的充电和放电状态确认电池组的充电状态和放电状态是否正常。

充电状态过高或过低都会对系统的稳定性和寿命产生负面影响。

7. 测试系统的故障保护功能模拟故障条件，如电网停电、电池组故障等，检查系统的故障保护功能是否正常。

确保系统在故障发生时能够自动切换到备用电源或保护自身。

8. 检查配电箱的安全性检查配电箱的接线是否牢固，确保安全开关和熔断器的正常工作。

配电箱应具备过载保护和漏电保护功能，以保证系统的安全性。

三、调试结果与分析通过对光伏发电系统的调试，我们得出以下结论：1.系统的组成和连接正确，所有组件之间的连线牢固可靠。

2.电池组和逆变器的参数匹配，能够满足系统的需求。

3.光伏阵列的输出电压和电流符合设计要求，阵列工作正常。

4.逆变器处于正常工作状态，输出电压和频率稳定。

5.电池组的充电和放电状态正常，符合设计要求。

6.系统的故障保护功能可靠，能够有效应对故障情况。

光伏并网逆变器系统
调试报告
项目名称_宜兴农村商业银行光伏项目_
拟制单位南京东源电力科技有限公司
拟制日期2015-9-30
南京东源电力科技有限公司NANJING DONGYUAN ELECTRRIC TECHNOLOGY CO.LTD.
一、系统调试整体信息
序号 类别 内容
备注 1 调试日期 2015-9-30
2 调试地点 宜兴农村商业银行新大楼
3 调试人员 徐亮 4
站房信息
5 系统配置
逆变器主机 2台 调试记录表 共 1 份
直流配电柜 台 交流配电柜 1台 光伏汇流箱 台 环境检测仪 台 数据采集器 1台 工 控 机
1台
二、系统调试结论
调试项目 达标条件 自检结果
验收意见
光伏汇流箱 符合要求，功能正常 / 合格
直流配电柜 符合要求，功能正常 符合要求，功能正常 交流配电柜 符合要求，功能正常 符合要求，功能正常
环境检测仪 符合要求，功能正常 /
数据采集器 符合要求，功能正常 符合要求，功能正常 并网逆变器 符合要求，功能正常 符合要求，功能正常 系统通讯
符合要求，功能正常
符合要求，功能正常
施工单位检查评定结果：
各项调试项目符合要求，功能正常
调试人员： 徐亮
（签字/单位公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师或负责人： （签字/单位公章） 日期： 年 月 日
并网逆变器调试记录表。

光伏并网逆变器型式检验报告1.引言光伏并网逆变器是将太阳能光伏发电系统的直流电转换为交流电，并将其并网供应给公共电网的设备。

为了确保光伏并网逆变器的安全、可靠和有效运行，对其进行型式检验非常重要。

本报告将对光伏并网逆变器进行型式检验，评估其符合相关标准和要求的能力。

2.检验目的通过对光伏并网逆变器进行型式检验，旨在验证其在不同工况下的性能、安全性和兼容性。

检验的主要目标包括：-评估逆变器的输出电流和电压是否满足规定标准；-确认逆变器在不同环境温度和湿度下的工作稳定性；-检查逆变器的保护功能，包括过载保护、过压保护和短路保护等；-验证逆变器与公共电网的并网能力和运行稳定性。

3.检验方法本次型式检验采用了以下方法和标准：-逆变器性能测试：通过设置不同工况和负载条件，测试逆变器的输出电流和电压，并与规定的标准进行比较。

-环境适应性测试：将逆变器放置在不同环境温度和湿度的条件下，观察其工作稳定性和性能。

-保护功能测试：对逆变器进行过载、过压和短路等测试，检查其保护功能是否正常工作。

-并网能力测试：将逆变器与公共电网连接，并测试其并网能力和运行稳定性。

4.检验结果与分析通过对光伏并网逆变器进行各项性能测试，得到了以下结果：-输出电流和电压：逆变器的输出电流和电压均符合规定的标准范围，满足光伏发电系统的要求。

-环境适应性：逆变器在不同温度和湿度条件下的工作稳定性良好，未发现异常现象。

-保护功能：逆变器的过载、过压和短路保护功能均正常，能够保护逆变器和光伏发电系统的安全。

-并网能力：逆变器与公共电网的并网能力较强，能够稳定并供应电力。

5.结论本次光伏并网逆变器型式检验结果表明该逆变器符合相关标准和要求，具备安全、可靠和有效运行的能力。

通过对其输出电流和电压、环境适应性、保护功能和并网能力等方面的检验，验证了逆变器的优良性能。

建议在推广应用中加强对逆变器的维护和管理，确保其正常运行并发挥最大的发电效益。

380伏分布式光伏并网前单位工程调试报告分布式光伏并网前单位工程调试报告一、工程概述本次工程是一处380伏分布式光伏系统的并网前调试工程。

该系统的总装机容量为xxxKW，分为x个子阵，每个子阵容量为xxxKW。

工程调试过程主要包括子阵电气部分的调试、开关柜及逆变器的调试、系统的整体联动调试等。

二、调试内容及步骤1.子阵电气部分调试1)检查子阵电缆、接线盒及保护装置的接线是否正确、牢固。

2)测量子阵内组件的电压、电流以及温度等参数，确保参数正常。

3)检查子阵与集电线路的连接，确保连接牢固可靠。

4)检查子阵电请器及CCU等设备的接线是否正确。

2.开关柜及逆变器调试1)检查开关柜内开关、断路器与隔离开关等设备的接线是否正确。

2)检查逆变器的接线是否正确，保证逆变器与电网之间的连接无误。

3)对逆变器进行初次启动及参数配置，确保逆变器能正常工作。

3.系统整体联动调试1)检查汇流箱与逆变器间的电缆接线是否正确。

2)通过监控系统对电流、电压、功率等参数进行监测，确保系统各组件工作正常。

3)运行并网试验，监测系统并网时的电流、电压及频率等参数，确保符合电网要求。

三、调试结果与问题处理1.调试结果经过以上的调试工作，系统的各个部分都能正常运行，满足并网要求。

子阵电气部分、开关柜及逆变器都通过了相关的参数测试，能够安全、稳定地与电网连接。

2.问题处理在调试过程中，遇到了一些问题，主要包括子阵电气部分的接线问题、逆变器的参数配置问题等。

通过及时排查及处理，解决了这些问题，确保了系统的调试质量。

四、调试心得与建议1.调试心得通过此次调试工作，我深入了解了分布式光伏并网系统的工作原理和调试流程，掌握了相关设备和仪表的使用方法。

同时，我还了解了常见的问题及问题处理方法，在实践中积累了很多经验。

2.调试建议在以后的调试工作中，建议在调试前对设备进行全面检查和测试，确保设备的质量和性能达到要求。

另外，要注重与设计单位和施工单位之间的沟通，及时解决问题，保证调试工作的顺利进行。

主题: 10kVA光伏并网逆变器调试心得--2015.5.18光伏并网逆变器的产品主要有三种类型：300W以下的微型逆变器（主要是美国市场），1~20kVA的组串型逆变器（总体来说，1-6kVA是单相机，6~20kVA 是三相机，主要是欧洲市场），30kVA以上的电站型逆变器（国内市场的主要产品，国外市场也有）。

最近在做10kVA光伏并网逆变器的项目，6kVA~20kVA的非隔离型三相并网逆变器，即组串型并网逆变器，主要是面向欧洲市场。

拓扑前级两路Boost变换器，后级T型三电平逆变器，调制方式为spwm，单L滤波器。

双DSP控制，都是TI28系列的dsp。

母线电压800V，三相四线输出，电网电压176V~265V/50Hz,前级Boost MPPT 范围270V-700V,前后级开关频率都是16k，选用威科泰克Vincotech IGBT Module。

电感采用CSC的铁硅铝磁芯。

陆续将调试中遇到的问题及解决方案分享给大家。

首先说明一下：PI参数均是通过环路设计后，实验中略微调试得到的。

本人能力有限，如有错误请您不吝指教！谢谢！逆变器拓扑资料：T型三电平.pdf三电平逆变1字型和T字型电路的比较.pdf环路设计参数文档：1、波形出现如下状况：绿色为电流波形，蓝色为电网电压，红色为驱动，电流波形中含有明显的3次，5次，7次等谐波，这是由于电流环路低频增益不够造成的，而且带宽太低，对电网背景谐波抑制能力不足；T（s）是开环传递函数，低频增益不够高时，会从两个方面对进网电流质量产生影响：1）低频增益不够高，对电流参考的跟踪能力不足，造成电流的正弦度不够，同时稳态误差过大；2）低频增益不够，对电网背景谐波的干扰抑制能力不足，造成进网电流中含有明显的低次谐波。

带宽太低时（相当于滤波电感较大），对开关频率次的谐波衰减较大，因此电流波形中开关频率次谐波含量很少；带宽太高时(相当于滤波电感较小)，对开关频率次的谐波衰减不足，电流波形中会含有较多的开关频率次谐波，这也是母线电压升高（带宽增加）时，进网电流中高频谐波含量增加的原因。

光伏并网发电系统
工程调试报告
项目名称：安平乡 1.5KW 光伏发电系统建设单位：
光伏并网系统调试过程记录表
调试前，对照附件 A 光伏并网系统调试检查表，依次对照各个检查项目进
行检查，要求所有项目都符合要求。

一、逆变器检查
1、检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；
2、检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；
3、检查熔断器完好、无损坏；
4、检查确认 DC 连接线缆极性正确，端子连接牢固；
5、检查 AC 电缆连接，电压等级、相序正确，端子连接牢固；
6、检查所有连接线端有无绝缘损坏、断线等现象；
7、检查机器内设备设置是否正确；
8、以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；
9、确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF 状态；
二、光伏系统布线检查：
1、检查电池组件背板电缆是否可靠连接并固定；
2、检查电缆是否穿管敷设；
3、检查电缆是否标识方向；
4、检查系统电气连接是否正确。

光伏并网系统调试结论
附件 A 光伏并网系统并网调试检查表
附件 B 组件开路电压测试表。
