风机电气安装手册

风机安装及拆装检查一、前言风机是工业生产中常用的设备，负责将气体从低压区域输送到高压区域。

在使用风机时，正确的安装和拆卸是至关重要的。

本文将介绍风机的安装和拆卸，并着重介绍与安装和拆卸相关的检查程序。

二、安装2.1 准备工作在安装风机之前，必须先检查所有零件和附件。

这包括检查风机本身，以及风机所需的管道和支架。

如果有任何缺陷或不足，必须在安装前处理。

在准备工作中，需要准确测量风机的尺寸，并根据这些尺寸准备安装位置。

安装位置必须水平且稳定，以确保风机正常运行。

另外，必须确保工作现场的电气线路和电源符合安全要求。

2.2 安装步骤1.把风机放置在设计好的位置上，并安装支架。

支架应该牢固地固定在地面或支架上，并防止风机因振动而移动。

2.安装风机进出口管道。

在安装管道时，必须确保管道的径向偏差小于2毫米，以确保流体流量不受影响。

3.安装电气控制箱和电缆。

控制箱必须安装在安全的位置，并满足所有电气安全标准。

电缆必须牢固地连接到控制箱，并满足所有电气安全标准。

另外，必须安装地线。

2.3 检查在安装风机后，必须进行以下检查：1.检查风机的稳定性。

在启动风机之前，必须确保风机稳定，不会移动或倾斜。

2.检查管道连接。

必须确保所有管道连接正确，且没有漏气或漏液。

3.进行电气检查。

必须确保所有电源连接正确，并且控制箱符合所有电气安全标准。

三、拆卸3.1 准备工作在拆卸风机之前，必须先关闭风机的电源，并断开所有电气连接。

另外，必须准备好拆卸所需的工具和设备，例如起重机和固定器材。

3.2 拆卸步骤1.卸下进出口管道。

在卸下管道时，必须小心操作，防止管道破裂或脱落。

2.卸下控制箱和电缆。

控制箱必须先断开所有电气连接，然后使用起重机从支架上取下。

3.卸下风机和支架。

在卸下风机之前，必须使用固定器材将它们固定在安全的位置。

3.3 检查在拆卸风机后，必须进行以下检查：1.检查风机本身。

必须仔细检查风机的旋转部件，以确保它们没有受损。

风机安装作业指导书(湖南耒阳太平风电）一、前期准备工作1.确定风机安装位置：仔细查看工程图纸，根据项目需求确定风机安装位置，并将位置标明在风电场地图上。

2.安全检查：在开始安装作业之前，必须对风电场进行安全检查。

检查场地平整度、地基稳固性以及潜在的安全隐患。

3.获取必要设备和工具：确保所有所需的设备和工具齐备，例如：吊车、起重机、安装工具、安全带、安全帽等。

4.团队组建：组建合适的安装团队，确保团队成员具备相关技能和经验。

二、风机安装1.预安装准备工作（1）清理工作区域：清理工作区域，确保没有障碍物和杂物。

（2）安装基础：按照设计图纸上的基础尺寸和要求，进行基础施工，并确保基础的平整度和稳固性。

（3）吊装风机组件：使用吊车或起重机将风机各个组件高度吊装至安装位置。

2.塔筒安装（1）安装塔筒：根据风机的要求，将塔筒各个环节逐一安装好，并确保每个环节之间的连接牢固可靠。

（2）固定支撑：确保每个塔筒环节都固定在地基上，并采取相应的固定措施，以确保塔筒的稳定性和安全性。

3.风机叶片安装（1）垂直安装：根据风机安装要求，将风机叶片垂直安装于塔筒上，并使用合适的螺栓和固定件进行固定。

（2）调整叶片位置：调整叶片位置，确保叶片的安装方向正确，并与风的方向保持一致。

4.发电机安装（1）连接轴承：将发电机准确地连接到风机轴上，并确保连接处的固定可靠。

（2）连接电缆：根据电气图纸，连接电缆，确保电缆连接正确，并进行必要的绝缘和接地处理。

5.总装调试（1）电气系统调试：进行整个风机电气系统的调试，确保发电机能够正常运转，连接的仪表、保护设备和控制系统工作正常。

（2）机械系统调试：进行整个风机机械系统的调试，包括叶片运转、塔筒转动和发电机运转等。

检查各个部件间的连接是否牢固，确保整体运转稳定。

6.安全测试（1）风机刹车系统测试：对风机刹车系统进行测试，确保刹车装置正常工作。

（2）紧急停机测试：进行紧急停机测试，确保在发生异常情况时风机能够及时停机。

风机
第一节实施
1.1 安装
A. 在所转动部件如皮带、驱动滑轮、链、连轴节或向外凸出的螺丝等需加以适当
保护，以保证维修人员的工作安全。

B. 在预定的位置安装风机，并须提供足够的操作空间。

C. 提供足够的永久吊眼，以便安装及维修之用。

D. 电气连接的要求须参阅本说明书「空调系统电气装置」一章中之技术说明。

E. 所有会受锈蚀的配件都须经防锈处理并加上适当的防锈涂料，而同时在进行安
装工作时，应防止因不同的金属直接接触而发生的电解作用。

F. 在风机运行前，清洁整个系统。

G. 在安装隔尘网之前要清洁整个系统，而安装隔尘网须与框架密封。

在交给业主
接管前应更换所有已经使用及弄污的隔尘网。

H. 当电动机的负载量大于0.37kW时，需设有电流过载保护装备。

二、技术要点
1、其它基本参数参见图纸
2、需接入群控系统（见群控方案）
三、设备交货时应提供以下技术文件：
3.1 中文版的设备运行、维修、保养手册（含安装基础尺寸图、使用说明书、
控制程序清单及备份拷贝、整机的结构图、主要易损零件分解图册）.
3.2 配件的清单。

3.3 随机的易损件、配件及特殊专用工具清单。

3.4 随机提供的装箱清单（每箱一单）。

3.5 产品的检验合格证书等。

1/1。

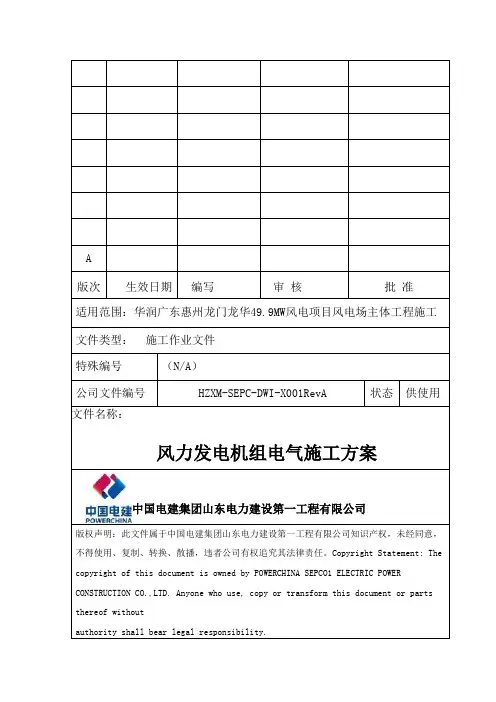

中国电建集团山东电力建设第一工程有限公司文件修改记录目录1工程概况 (1)2编制依据 (2)3开工应具备的条件和施工前应做的准备 (2)4人员组织、分工及有关人员的资格要求 (3)5所需的施工机械、工器具及要求 (4)6施工进度计划及要求 (4)7施工工序、方法及要求 (4)8安全技术措施 (23)9职业健康、环境保护、节能减排要求 (39)10本项目施工时应执行的强制性条文和具体措施 (42)11质量标准指标及验收要求 (42)12应提交的技术资料 (43)1工程概况1.1工程简介1.1.1工程简介：工程名称：华润广东惠州龙门龙华49.9MW风电项目风电场主体工程。

施工地点：华润惠州龙门龙华49.9MW风电场位于广东省惠州市龙门县龙华镇、龙江镇。

施工范围：华润惠州龙门龙华49.9MW风电场项目拟安装15台单机容量为3.0MW（WT3000D146H90）的风力发电机组和2台单机容量为2.5MW（WT2500D146H9）的风力发电机组，装机容量为49.9MW。

轮毂高度均为90m。

1.1.2主要工程量风电塔筒吊装、箱变及内部电气设备安装及调试工程布置15台3.0MW和2台2.5MW风机，塔筒五段塔筒，风轮直径约 146m。

龙门县属南亚热带季风气候。

山多是影响龙门县气候差异的主要原因，导致了县内气候的多样性和复杂性，具有明显的山区气候特点，南北温差较大，可达约5℃ 。

冬半年盛行干燥的偏北季风，夏半年盛行暖湿的偏南季风。

春暖来得迟，春末升温快;夏季降雨多;秋凉来得早，秋季降温明显;冬季日温差大，有不同程度的低温、霜冻天气。

由于地形的影响，使不稳定的暖湿气团有得于形成对流发展的天气系统，造成龙门县雷雨天气较多，年均雷暴日为78天，属多雷区。

场区内风电机组均布置在地势较高处，地形坡度陡缓不一，大部分风机所处位置处两侧边坡坡度较缓，坡度在10°~20°；部分风机机所处山梁一侧边坡较陡，坡度在25°~45°之间。

2006-10型冷暖风机安装说明
2006-10型冷暖风机的安装需要按照以下步骤进行：
1. 确定安装位置：选择一个开放的空间，确保能够提供足够的通风和空间来安装风机。

同时要确保安装位置能够方便进行维护和清洁。

2. 安装支架：使用合适的工具将支架固定在墙壁或天花板上，确保支架稳固且与安装位置垂直。

如果需要安装多个风机，确保它们之间的距离足够。

3. 连接电源：根据电气布线图，将电源线连接到风机上。

确保连接正确并且紧固。

4. 安装排气管道：在风机的排气口附近安装排气管道，确保管道通畅且没有任何堵塞。

5. 控制面板安装：如果风机配备了控制面板，将其安装在方便操作和观察的位置。

确保控制面板与风机的连接正确并且牢固。

6. 连接管道：如果需要通过管道将冷暖空气传输到特定位置，根据需要连接相应的管道，并确保管道安装牢固、密封。

7. 检查安装：最后，检查整个安装是否符合要求，包括所有的连接是否紧固、电源是否接通，并测试风机是否能正常工作。

请注意，以上是一般的安装步骤，具体的操作步骤和要求可能
会根据具体的冷暖风机型号和安装环境有所不同。

在安装前，请务必查阅产品的安装手册，并按照手册上的说明进行操作。

如果有任何疑问或困难，建议咨询专业的安装人员或联系厂家的技术支持。

负压风机安装施工方案负压风机是一种广泛应用于工业、商业和住宅建筑中的通风设备，它通过排出室内空气，从而在建筑内部形成负压区域。

这种负压可以有效地排除房间内的有害气体、湿气和异味，提高室内空气质量，保持室内环境的舒适和健康。

下面我将为大家介绍负压风机的安装施工方案。

一、前期准备工作1.确定适当位置：负压风机的位置应位于需要排放空气的房间的正上方或靠近其顶部。

在选择位置时，需考虑到通风管道连接的便利性和通风效果。

2.测量房间面积：根据房间的面积大小选择合适的风机型号和数量。

一般来说，每平方米最好配备1~2台风机。

二、安装负压风机1.室内安装：首先，在房间内的安装位置上钻孔，将托盘安装固定在天花板上。

然后，将适当数量的风机安装在托盘上，并使用螺丝进行固定。

2.室外安装：确保风机的烟嘴与室外的排气管相连接，并且排气管的排放方向是向上的。

此外，安装排气管时，需确保其牢固且密封，避免漏风或进风。

三、建立管道连接1.确定管道连接路线：根据房间布局和风机位置，确定负压风机与排气口之间的最短管道连接路线。

2.安装管道：根据确定的连接路线，使用合适的管道材料（如镀锌钢管或塑料管）进行安装。

在安装过程中，需确保连接的密封性，并避免管道过长或过弯导致风阻增大。

3.安装防护装置：负压风机的出口管道上应安装有防止回流的防护装置，以避免室内有害气体再次进入。

四、电气连接1.根据负压风机的功率要求，选择适当容量的电源供应器。

2.连接电源：根据负压风机的电气接线要求，将电源线连接到电源供应器，并确保电源供应器与风机之间的连接牢固可靠。

3.进行电源测试：在完成电气连接后，对供电电路进行测试，确保负压风机能正常启动和运行。

五、调试和维护1.启动风机：在完成安装和电气连接后，启动负压风机，并进行运行试验。

确保风机能够正常工作，没有异常噪音和振动。

2.定期维护：根据负压风机的使用频率和工作环境，制定相应的维护计划。

定期清洁风机和排气管道，并检查电气连接是否松动或损坏。

引风机安装作业指导书引风机安装作业指导书引风机是工厂中必不可少的一款设备，它能够将工厂内部的油烟等污浊物质排出，确保工厂空气质量良好。

然而，在安装引风机时，一些工人由于缺乏安装经验而容易出现一些问题。

为了帮助工人安装引风机，以下是引风机安装作业指导书。

一、安装前准备1.确认引风机型号及技术参数，并根据现场情况确定引风机安装位置。

2.检查引风机所需的基础或底座是否已完成，并进行检测。

3.检查现场气流动向是否符合要求，并且需要避免非理想的安装位置。

4.对安装前的工作进行交底，并提醒工人遵守相关安全规定。

二、引风机安装1.将引风机吊装到预定位置，并进行固定。

2.安装剩余的支撑设备和管道，并进行连接。

3.进行检查，并确认设备的旋转方向和电源相符合。

4.调整设备位置和配管，确保系统的连通性和良好的气流通道。

5.进行系统的防水、防尘处理，并设立安全防护设备。

三、电气及管路安装1.按照设备的电气及管路图进行布置、配线和接线。

2.确保设备的接地良好，并进行线路的检测。

3.检查设备的自动停机、复位等功能是否正常。

4.设备投入使用前，必须进行系统全面的检查，确保装置的性能稳定。

四、安全防范措施1.在引风机附近设置必要的警示标识，并设立相应的安全防护设备。

2.设立隔离开关，并对操作人员进行培训，保证安全操作。

3.设立消防设备，并进行系统的连通性和可靠性测试。

4.定期维修和保养设备，确保设备长时间安全稳定运行。

五、总结以上是引风机安装作业指导书，每个步骤都需要认真处理，确保设备的安装质量和操作安全性。

引风机在工厂中起到至关重要的作用，因此要严格要求设备安装、管理和维护，确保工厂的排放物质化解，为人们的身体健康提供保障。

风机使用说明书1 特别注意事项1.1风机外壳或电机外壳必须可靠接地；1.2禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；1.3风机轴承加油次数不少于1000小时/次；1.4禁止在运转中维护风机。

2 收货检验及风机安装前准备2.1收货后应检查风机包装是否完整无损，风机的铭牌参数是否符合要求，各随机附件是否齐全。

2.2仔细检查风机在运输过程中有无变形或损坏，紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。

如发现异常现象，应待修复后使用。

2.3用500V兆欧表测量风机外壳与电机绕组间的绝缘电阻，其值应大于0.5兆欧，否则应对电机绕阻进行烘干处理，烘干时温度不允许超过120°C，烘干时间为9~12小时。

2.4准备好风机安装所需的各种材料、工具及场地。

3风机安装3.1仔细阅读风机使用说明书及产品样本，熟悉和了解风机的规格、形式、叶轮旋转方向和气流进出方向等；再次检查风机各零部件是否完好，否则应待修复后方可安装使用。

3.2风机安装时必须有安全装置以防止事故发生，并由熟悉相关安全知识的专业人员安装和接线。

3.3联接风机进出口的风管应有单独支撑，不允许将管道重量加在风机的部件上；风机安装时应注意风机的水平位置，对风机与地基的结合面与出风管道的联接应调整，使之自然吻合，不得强行联接。

3.4风机安装后，用手或杠杆拔动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部份应有防护罩（用户自备），如风机进风口不接管道时，也需添置防护网或其他安全装置（用户自备）。

3.5风机所配电控箱必须与对应风机相匹配（指功率、电压、起动方式、控制形式等）。

3.6风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号要一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。

3.7风机全部安装完毕后应检查风机内部是否有遗留的工具和杂物。

一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、交底日期：____________________五、交底内容：一、安全注意事项1. 施工人员必须遵守国家有关安全生产的法律法规，严格执行本安全技术交底。

2. 施工人员应具备相应的电工技能，并持有相关操作证书。

3. 施工现场应设立明显的安全警示标志，确保施工人员能够随时了解安全注意事项。

二、施工准备1. 施工人员应熟悉风机电气安装图纸，了解风机电气设备的性能、参数和安装要求。

2. 施工现场应准备好必要的施工工具、设备、材料和安全防护用品。

3. 施工现场应进行安全检查，确保无安全隐患。

三、施工步骤及安全措施1. 风机电气安装前的准备工作（1）检查风机电气设备是否完好，如有损坏，应及时更换。

（2）检查施工现场的电源是否符合要求，确保电源稳定可靠。

（3）检查施工现场的安全防护设施是否完善，如安全网、防护栏杆等。

2. 风机电气安装过程（1）施工人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

（2）在安装过程中，应确保电源断开，防止触电事故发生。

（3）安装风机电气设备时，应注意设备之间的连接牢固，避免因松动导致设备损坏。

（4）在安装过程中，应保持施工现场的整洁，防止杂物掉落伤人。

3. 风机电气设备调试（1）调试前，应检查风机电气设备的接线是否正确，绝缘是否良好。

（2）调试过程中，应观察设备运行情况，确保设备运行稳定。

（3）调试结束后，应对风机电气设备进行试运行，检查设备运行是否正常。

四、施工结束后的注意事项1. 施工结束后，应对施工现场进行清理，确保无安全隐患。

2. 对风机电气设备进行检查，确保设备运行正常。

3. 做好施工记录，包括施工日期、施工人员、设备型号、安装过程等。

五、安全培训1. 施工单位应对施工人员进行安全培训，确保施工人员掌握风机电气安装安全操作技能。

冷库及吊顶冷风机安装电气安全注意事项范本冷库及吊顶冷风机的安装电气安全非常重要，涉及到电气设备的正常工作和使用安全。

以下是冷库及吊顶冷风机安装电气安全注意事项的范本，供参考。

一、选择合适的电气设备1. 选择符合国家标准和规定的电气设备，并确保其质量符合要求。

2. 选择合适容量的电气设备，以保证其能够满足冷库及吊顶冷风机的需求。

3. 选择具有防火、防爆等安全功能的电气设备，以保证在突发情况下的安全性。

二、正确安装电气设备1. 按照厂家提供的安装说明书和图纸进行安装，确保各个零部件正确连接，紧固可靠。

2. 安装过程中，要保证电气设备与冷库及吊顶冷风机之间的距离符合安全距离要求。

3. 在安装电气设备之前，要确保安全电源已经切断，并严禁带电作业。

4. 在安装电气设备时，要遵循电气设备的安装位置和安装高度要求，并确保电气设备与其他设备的间隔符合规定。

5. 在安装电气设备时，要注意保持设备的通风良好，避免过热。

三、正确接线和接地1. 在接线时，要按照电气设备的接线图进行接线，确保正负极正确连接，严禁接反。

2. 在接线时，要注意保持接线的清洁、整齐，并避免接线头的过度紧固。

3. 在接线时，要注意使用合适的绝缘材料进行绝缘，以确保电气设备的绝缘电阻符合标准要求。

4. 在接线时，要注意接地，确保电气设备的可靠接地，以保证设备运行安全。

四、加强电气设备的检查和维护1. 定期检查电气设备的连接是否松动，绝缘是否完好，电气元件是否损坏等。

2. 定期清洁电气设备的积尘和杂物，保持设备的良好工作环境。

3. 定期检查电气设备的接地情况，确保接地良好。

4. 如果发现电气设备存在故障或异常情况，应立即停止使用，并及时进行维修或更换。

五、加强电气安全培训和意识提高1. 加强对冷库及吊顶冷风机安装人员的电气安全培训，使其具备正确的电气安全知识和技能。

2. 加强对冷库及吊顶冷风机使用人员的电气安全培训，使其具备正确的使用电气设备的方法和技巧。

管道静音风机电气施工方案1. 引言管道静音风机在工业和商业场所中广泛应用，其主要功能是通过调节空气流量和压力来实现通风和换气。

在风机的电气施工中，合理的电气布线和系统安装对于确保风机的正常运行和保证工作环境的安全和舒适非常重要。

本文将介绍一种管道静音风机电气施工方案。

2. 设备清单在进行管道静音风机的电气施工之前，我们需要准备以下设备： - 风机控制面板 - 电源开关和电源线路 - 电缆和接线盒 - 电流保护器和断路器 - 信号线缆 - 锁定装置和紧固件等3. 线路规划根据风机的功率和所在环境的要求，我们需要合理规划风机的电气线路。

以下是一个常见的线路规划示例：3.1 主电源接入首先，我们需要将主电源接入风机控制面板。

确保电源电压和电流符合设备要求，并在电源线路上安装相应的电流保护器和断路器，以防止电源过载和短路。

3.2 控制面板布线然后，我们需要将风机控制面板上的各个电气元件进行适当的布线连接。

具体的布线取决于风机的控制方式，可以是手动控制、自动控制或远程控制等。

确保布线时注意保护线路的可靠性和安全性。

3.3 风机电机连接接下来，我们需要将风机电机与风机控制面板连接起来。

使用合适的电缆和接线盒，将电机的相线和接地线正确地与控制面板相对应的位置连接。

确保接线可靠，并检查接地是否良好。

3.4 信号线连接根据具体的需要，我们可能需要连接一些信号线，如温度传感器、湿度传感器、开关信号等。

选用适当的信号线缆，将其与控制面板相应的输入端子连接起来。

确保信号线的正确连接和信号的稳定传输。

3.5 电气保护装置安装在电气施工中，我们需要安装一些电气保护装置，如过流保护器、过载保护器等。

这些装置可以在电气故障发生时及时切断电源，保护设备和人员的安全。

4. 安全措施在进行管道静音风机的电气施工时，我们需要注意以下安全措施：•在进行任何电气工作之前，确保断开电源并进行安全放电，以防止电气触电。

•使用符合标准的电缆、接线盒和设备，以确保电气线路的稳定和安全性。

技术研发部编写校核审批状态前 言为确保发电机组安全运行，在电气安装时应该严格按照接地施工工艺和安全规程进行，各种电缆屏蔽层、设备金属外壳等都要接地。

接地电缆应固定牢固、接线正确，接地施工前应充分了解接地的部位及其接地工艺处理。

为安全、优质并在短期内完成1.5MW风力发电机组工厂内的接地安装，并为以后的电气安装程序化，标准化，创建精品工程，而制定本作业指导书。

本作业指导书与广东明阳风电技术有限公司技术资料同步使用。

本作业指导书由广东明阳风电技术有限公司技术部提出并归口。

本作业指导书由广东明阳风电技术有限公司负责解释。

技术研发部编写校核审批状态一、适用范围本作业指导书仅适用于广东明阳风电技术有限公司1.5MW风力发电机组的现场电气接地施工。

二、编制依据GB/T 19568－2004 风力发电机装配和安装规范IEC61024-1 建筑物防雷 第一部分 通则IEC/TR 61400-24 风力发电机系统-防雷保护GB 50057-94（2000版） 建筑物防雷设计规范GB 50343－2000 建筑物信息系统防雷设计规范WEC MINGYANG 1.5 MW Lightning Protection（Aerodyn）★上列标准所包含的条文，在新标准出版前均为有效。

三、接地原则我们在进行风机接地时应遵循如下设计原则：1、与风机结合在一起的所有的金属件都应等电位连接在一起，并与防雷装置相连。

2、接地系统有直通大地的连接，等电位连接网不应设单独的接地装置。

3、防雷接地、交流工作接地、直流工作接地、安全保护接地共用一组接地装置，接地装置的接地电阻值必须按风机接入设备中要求的最小值确定。

4、接地装置应利用风机的自然接地体，当自然接地体的接地电阻达不到要求时必须增加人工接地体。

5、接地电缆的敷设应平直、整齐。

若转弯时，弯曲半径应大于导线直径的10倍。

6、接地设计必须遵守国际标准和规范。

技术研发部编写校核审批状态四、风机等电位接地示意图技术研发部编写校核审批状态五、接地施工1、工程量（单台主要接地统计）序号名称数量完成地点1 叶片接地1套现场2 主轴接地1套工厂内3 机架接地1套现场4 气象桅杆接地1套工厂内5 齿轮箱接地1套工厂内6 机架与塔筒等电位连接1套现场7 机舱柜接地1套工厂内8 发电机定子接地1套现场9 发电机转子接地1套工厂内10 各节塔筒之间连接1套现场11 塔基柜接地1套现场12 基础环接地1套现场13 变频器与变压器等电位连接1套现场14 箱式变压器接地1套现场15 接地装置的制作1套现场2、作业准备2.1.所有参与风机电气接地作业人员必须熟悉发电机组的图纸和相关电气安装说明、规范、工艺，严格按照电气安装工序卡进行操作，坚持工序检查。
