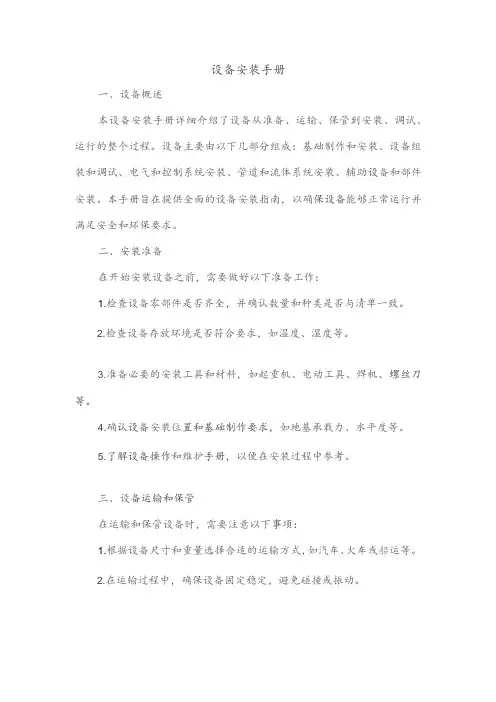

电气线路设备安装操作规程正式版电气线路和设备的安装操作规程是为了保证电气设备安全运行，防止事故发生而制定的具体操作指南。
本规程适用于电气线路和设备的安装工作，包括新建、改造或者扩建项目。
第一章：总则1.1安全责任1.1.1安全是第一要务，所有参与安装工作的人员要牢记电气设备安装的安全责任，严格按照规程操作。
1.1.2项目负责人要对电气线路和设备的安装工作负责并组织实施。
1.1.3所有参与安装工作的人员必须持有相关证书或者通过相关培训验证。
1.1.4参与安装工作的人员应遵守安全操作规范，不得从事违规操作。
第二章：安装前准备2.1安全检查2.1.1在安装工作开始之前，必须对安装位置进行安全检查，发现问题及时解决。
2.1.2检查并确保安全用具的可用性，如安全带、安全帽、绝缘手套等。
2.1.3检查并确保所需的工具和仪器设备完好，并进行必要的校验。
2.1.4检查安装设备的质量，并保证其符合相关的技术标准和规定。
2.2施工方案及图纸的准备2.2.1根据项目需求和电气设备安装要求，编制详细的施工方案。
2.2.2根据施工方案进行设计，并绘制相应的图纸。
2.2.3施工方案和图纸必须经过审核，并获得相关部门的批准后方可开始安装工作。
第三章：安装操作3.1安装顺序3.1.1根据施工方案的要求，按照先后顺序进行安装工作，确保工作的连续性和顺利进行。
3.1.2在进行下一步安装之前，必须完成当前步骤的安装和调试工作。
3.2安全操作3.2.1安装过程中，必须严格按照相关的规定进行安全操作，不得存在违规操作。
3.2.2安装过程中发现的问题，必须立即上报，并按照规定采取相应措施进行处理。
3.3安全保护措施3.3.1在进行安装工作之前，必须对安装位置进行防护，并做好相关的安全标志。
3.3.2在安装设备的过程中，必须做好相应的防护措施，避免误碰或者造成人身伤害。
3.3.3在安装电气设备时，必须按照规定进行接地操作，并测量接地电阻。
第四章：安装验收4.1安装验收前准备4.1.1在进行安装验收之前，必须对已完成的安装工作进行检查，并确保符合相关的技术标准和规定。
电气安装作业指导书（一）变压器附件安装作业指导书1．变压器到现场应对附件进行清点，备品备件应齐全；2．充氮运输的变压器在内部作业时，为了人身安全必须将内部氮气功排尽，注入滤好的油后，将充入的氮气置换出来，然后静置12小时以上，待绝缘件浸透油后，再用干燥空气置换油；3．为了使气体能顺利地进入气体继电器，顶盖沿气体继电器方向应有1%—1.5%的升高坡度。
安装时瓦斯继电器应保持水平，箭头指向储油柜（应按制造厂设计要求执行）；4．使用密封垫应用耐油密封胶垫，安装时应无扭曲、变形、裂纹和毛刺。
胶垫的压缩度：平胶垫压缩1/3，圆胶垫压缩1/2。
凡用过的密封垫都不再使用；5．注入经试验合格的绝缘油；6．散热器在安装前，加压试验用0.05Mpa表压力的空气进行检查,持续30min应无渗漏油现象;7．储油柜胶囊的漏气检查，其检漏压力应按制造厂的规定执行。
检漏充气时应缓慢，防止胶囊破裂。
胶囊安装时，应沿其长度方向与储油柜的长轴保持平行；8．升高座安装时应特别注意绝缘筒的缺口方向，应使之与引出线方向一致，不使相碰；9．套管应试验符合现行的国家标准和要求；9．1．110kv套管和中性点套管油位应正常，瓷套完整、末屏接地良好，无渗漏油，引线应用白布包扎，引线头用磷铜焊；9．2．低压套管应完好无损，耐压合格。
底部相间和对地距离应符合要求；10．气体继电器安装应根据专业要求检验其严密性，绝缘性能并按设计要求校验整定值；11．安全气道及连通管无锈蚀情况，安装时应内部清擦干净；12．呼吸器的油封油们要合格，呼吸应畅通。
硅胶未受潮。
硅胶的容量为容器的4/5；13．测温装置应校验合格，接线正确；14．有载调压开关，应进行试验调试。
先经手动操作；15．散热器组装应按设计要求，放气螺栓应在顶部靠变压器侧，并散热器与散热器之间用连扯连接固定。
试验标准0.5—0.1Mpa。
16．阀门应在打开位置且关闭灵活；17．注入的绝缘油应经试验合格。
注油时严禁从变压器底部注油；18．油枕胶囊应排气，放出变压器顶部各死角处残留气体；19．油压作全密封试验，应无渗漏油；20．引线连接、外壳及中性点应良好接地；（二）电抗器、接地变压器安装作业指导书1．设备运到现场后，应进行外观检查，支柱及线圈绝缘待应无严重损伤和裂纹，线圈应无变形，支柱绝缘子及其附件应齐全，如有损坏应进行修理；2．混凝土支柱的表面裂纹长度不超过柱子径向尺寸的1/3，且其宽度不超过0.5mm时，应予补填；3．电抗器应按编号进行安装，三相垂直排列时，中间一相线圈的绕向应与上、下两相相反，两相重叠一相并列时，重叠的两相绕向相反，另一相与上面的一相绕向相同。
电气设备安装指导手册电器设备对于我们今天的生活来说有着非常高的重要性，无论是建筑施工中，企业生产中，还是建筑的使用中;但是要更好地发挥电气设备的作用，就必须要提高对设备安装调试过程的重视程度。
下面是店铺精心为你们整理的电气设备安装指导手册的相关内容，希望你们会喜欢!电气设备安装指导手册一、盘柜的安装(一) 设备安装前要求具备如下条件：1、屋顶、楼板施工完毕。
2、室内地面工作结束、室内沟道无积水，杂物。
3、埋件及预留孔符合设计要求，埋件牢固。
4、门窗安装完毕。
(二) 盘柜在搬运和安装时应采取防震，防潮、防止框架变形和漆面受损等安全措施。
必要时可将装置性设备和易损元件单独包装运输。
(三) 设备到达现场后，在规定期限内作验收检查，并符合下列要求：1、包装及密封良好。
2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
(四) 基础型钢的安装应符合下列要求：1、产品的技术文件齐全。
基础型钢安装后，其顶部宜高出抹平地面10mm;手车式成套柜按产品技术要求执行。
基础型钢应有明显的可靠接地。
盘柜安装在震动场所，应按设计要求采取防震措施。
盘柜及盘柜内设备与各构件间连接应牢固。
主控制盘，继电保护盘和自动装置盘等不宜与基础型钢焊死。
盘柜单独或成列安装时，其垂直度，水平偏差从及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定。
盘柜安装的允许偏差盘柜台箱的接地应牢固良好。
成套柜的安装应符合下列要求：1、机械闭锁、电气闭锁应动作准确、可靠。
2、动触头、与静触头的中心线应一致，触头接触紧密。
3、二次回路辅助开关的切换接点应动作准确，接触可靠。
4、柜内照明齐全抽屉式配电柜的安装应符合下列要求：(1) 抽屉推拉应灵活轻便，无卡阻，碰撞现象，抽屉应能互换。
(2) 抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。
(3) 抽屉与柜体间的接触及柜体、框架的接地应良好。
手车式柜的安装应符合下列要求：① 检查防止电气误抄作的装置齐全，并动作灵活可靠。

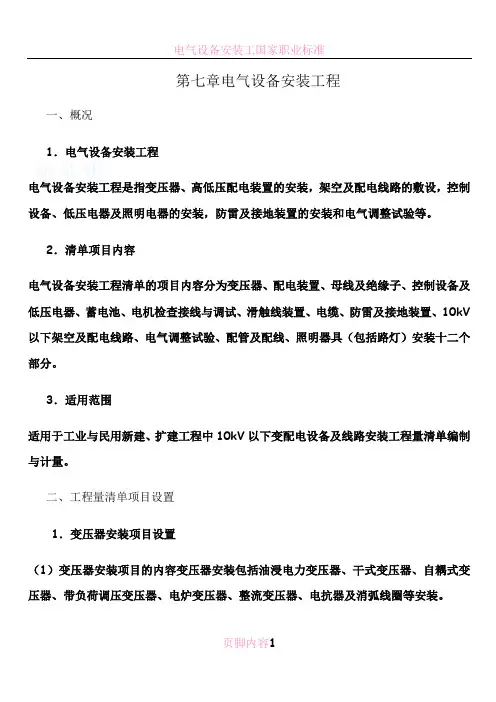

第七章电气设备安装工程一、概况1．电气设备安装工程电气设备安装工程是指变压器、高低压配电装置的安装，架空及配电线路的敷设，控制设备、低压电器及照明电器的安装，防雷及接地装置的安装和电气调整试验等。
2．清单项目内容电气设备安装工程清单的项目内容分为变压器、配电装置、母线及绝缘子、控制设备及低压电器、蓄电池、电机检查接线与调试、滑触线装置、电缆、防雷及接地装置、10kV 以下架空及配电线路、电气调整试验、配管及配线、照明器具（包括路灯）安装十二个部分。
3．适用范围适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程量清单编制与计量。
二、工程量清单项目设置1．变压器安装项目设置（1）变压器安装项目的内容变压器安装包括油浸电力变压器、干式变压器、自耦式变压器、带负荷调压变压器、电炉变压器、整流变压器、电抗器及消弧线圈等安装。
（2）适用的范围适用于各变压器安装的工程量清单项目设置与计量。
（3）清单项目的设置根据计价规范（附录表C.2.1）变压器安装项目，区别所要安装的变压器种类（名称、型号），按其容量来设置项目。
对于名称、型号、容量完全一样的，数量相加后，可设置一个项目；型号、容量不一样的，应进行编码分别设置项目。
计价规范（附录表C.2.1）变压器安装项目的项目特征，是为了表示项目名称的，它是实体自身的特征。
如油浸电力变压器安装、名称型号和容量是它自身的特征，最能体现该清单项目。
而干燥、过滤、基础型钢制作、安装是每台变压器都涉及的工作内容，不是它自身的特征，与设置项目名称无关，所以设置项目时仅依据变压器的名称、型号和容量。
计价规范（附录表C.2.1）变压器安装项目中的工程内容，是指完成设置项目实体相关的工程。
由于项目是包括全部内容的，即完成该变压器的安装还要求干燥、过滤和基础型钢制作、安装，提示报价者要考虑这些内容。
如上述的油浸电力变压器安装，不需要干燥和过滤，就不作提示，只要求报价人考虑型钢制作和安装。
电气安装技术手册谨防触电，使用前务必仔细阅读本手册并按照说明操作。
1.前言电气安装技术是工程建设中极为重要的环节，正确的电气安装能够确保设备的安全可靠运行。
本手册旨在介绍电气安装所需的技术知识和注意事项，方便相关人员正确使用和维护电气设备。
2.设备选型在进行电气安装前，应对设备进行选型，确保所选设备符合要求，并在安装前进行测试。
选型时应考虑以下因素：（1）设备的使用环境（2）设备的功率和电压等级（3）设备的品牌和型号（4）设备的保护等级3.安装环境为确保设备的正常运行，应选择干燥、通风的场所进行安装，并确保空气中没有易燃、易爆等有害气体。
同时，还应考虑接近度、操作方便性、减少电路阻抗等要素。
4.电缆敷设电缆敷设应尽可能地直线敷设，并在电缆外套上防护层，以保护其在使用过程中不受损坏。
同时，电缆敷设还应注意保持合适的间距，避免干扰和交叉感应。
5.接地注意事项电气设备应进行有效接地，确保设备安全。
接地时应注意以下几点：（1）接地电阻应符合安全标准（2）接地端子应紧固可靠（3）接地电线应选用足够直径的线缆（4）接地电线应安装在专门的接地线槽内。
6.电气元件安装电气元件的安装应按照相关规定进行。
在安装过程中应注意以下几点：（1）安装位置应符合要求（2）元件应可靠固定（3）电气元件之间应有足够的间距（4）电气元件的连接应牢固可靠7.电气接线电气接线应尽可能地简单明了，便于维护和工程管理。
在进行电气接线时应注意以下要点：（1）接线前应检查线材是否损坏或老化（2）接线时应严禁漏接、错接等情况（3）接线端子应紧固可靠（4）应做好接地保护工作。
8.安全用电在使用电气设备时，应注意安全用电，使用合格的电气设备和线缆，并严格按照操作规程操作。
如有以下情况，请及时进行处理：（1）设备操作不正常（2）出现异味或烟雾等异常情况（3）电气设备有损坏或老化现象（4）电气设备接地不良等情况。
9.设备维修保养设备的维修保养工作是确保设备正常运行的关键环节，应按照操作规程进行。
建筑电气安装工程施工手册第一章施工准备一、安全生产1.1 施工单位应加强安全生产管理，落实主体责任，确保施工过程中的安全。
1.2 施工前，应进行全面的安全检查，确保施工现场安全、无隐患。
1.3 严格遵守相关安全操作规程，做好电气安装施工的安全防护工作。
1.4 在施工现场设置明显的安全警示标志，提醒人员注意安全。
1.5 定期组织安全演练，提高施工人员的安全意识和应急处理能力。
二、施工人员管理2.1 严格按照相关规定办理施工人员的进场手续，确保人员合格。
2.2 施工人员应具备相关电气安装施工岗位的资质和技能，未经培训不得上岗。
2.3 施工单位应定期对施工人员进行安全教育和技能培训，不定期进行考核。
2.4 严格执行工地作业人员的岗位责任制度，严禁擅自变更作业岗位，确保施工质量。
三、施工物资准备3.1 施工前，应充分核对施工图纸与施工物资的匹配情况，确保施工所需物资齐全。
3.2 保障施工所需材料和工具的质量，严格把控入场物资的验收标准。
3.3 合理规划存储物资的位置和数量，确保施工过程中的物资供应及时充足。
3.4 根据施工进度合理调配物资和设备，确保施工过程中的效率和质量。
第二章施工流程一、现场布置1.1 按照施工图纸和设计要求，对施工现场进行布置，确保施工区域明确。
1.2 设置施工区域警示标志，确保非施工人员不进入施工区域，确保施工安全。
1.3 确保施工现场通风良好、易疏散、环境整洁，并做好施工现场的清洁工作。
二、施工准备2.1 对施工区域进行清理，确保施工区域干净整洁，避免施工过程中发生不必要的事故。
2.2 搭建施工围栏和安全设施，确保施工现场秩序井然，避免施工过程中出现混乱。
2.3 调查设计及规范要求情况，准确了解电气装置的布局及施工工艺，保证施工过程的顺利进行。
三、机械及设备安装3.1 按照设计要求，选好施工机械和设备，确保施工过程中的机械设备运行正常。
3.2 对机械设备的使用进行培训和考核，保证操作人员熟练掌握机械设备的操作技能。

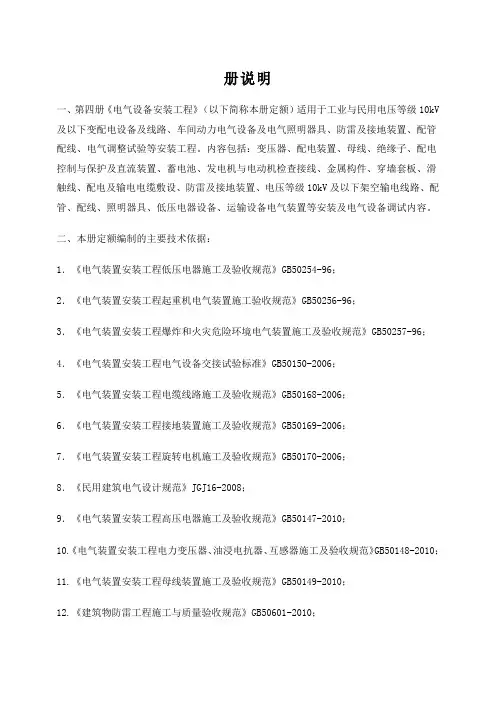

册说明一、第四册《电气设备安装工程》（以下简称本册定额）适用于工业与民用电压等级10kV 及以下变配电设备及线路、车间动力电气设备及电气照明器具、防雷及接地装置、配管配线、电气调整试验等安装工程。
内容包括：变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压等级10kV及以下架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。
二、本册定额编制的主要技术依据：1．《电气装置安装工程低压电器施工及验收规范》GB50254-96；2．《电气装置安装工程起重机电气装置施工验收规范》GB50256-96；3．《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；4．《电气装置安装工程电气设备交接试验标准》GB50150-2006；5．《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；6．《电气装置安装工程接地装置施工及验收规范》GB50169-2006；7．《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；8．《民用建筑电气设计规范》JGJ16-2008；9．《电气装置安装工程高压电器施工及验收规范》GB50147-2010；10.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；11.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；12.《建筑物防雷工程施工与质量验收规范》GB50601-2010；13.《建筑电气工程施工质量验收规范》GB50303-2011；14.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012；15.《电气装置安装工程蓄电池施工及验收规范》GB50172-2012；16.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-2012；17.《建筑照明设计标准》GB50034-2013；18．《建设工程工程量清单计价规范》GB50500-2013；19．《通用安装工程工程量清单计算规范》GB50856-2013；20．《电气装置安装工程电力变流设备施工及验收规范》GB50255-2014；21.《通用安装工程消耗量定额》TY02-31-2015；22.《建设工程施工机械台班费用编制规则》2015；23.《建设工程施工仪器仪表台班费用编制规则》2015。

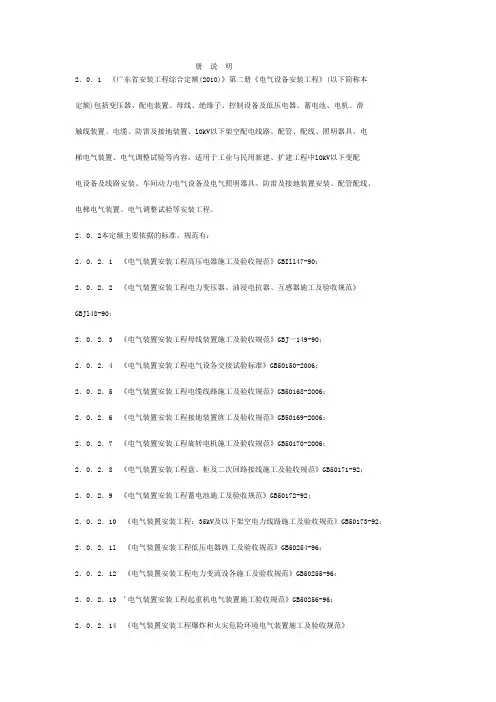

册说明2．0．1 《广东省安装工程综合定额(2010)》第二册《电气设备安装工程》(以下简称本定额)包括变压器、配电装置、母线、绝缘子、控制设备及低压电器、蓄电池、电机、滑触线装置、电缆、防雷及接地装置、lOkV以下架空配电线路、配管、配线、照明器具、电梯电气装置、电气调整试验等内容，适用于工业与民用新建、扩建工程中lOkV以下变配电设备及线路安装、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。
2．0．2本定额主要依据的标准、规范有：2．O．2．1 《电气装置安装工程高压电器施工及验收规范》GBIll47-90；2．0．2．2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJl48-90；2．0．2．3 《电气装置安装工程母线装置施工及验收规范》GBJ一149-90；2．0．2．4 《电气装置安装工程电气设各交接试验标准》GB50150-2006；2．0．2．5 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；2．O．2．6 《电气装置安装工程接地装置旌工及验收规范》GB50169-2006；2．0．2．7 《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；2．0．2．8 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92；2．0．2．9 《电气装置安装工程蓄电池施工及验收规范》GB50172-92；2．O．2．10 《电气装置安装工程：35kV及以下架空电力线路施工及验收规范》GB50173-92；2．0．2．1l 《电气装置安装工程低压电器旌工及验收规范》GB50254-96；2．0．2．12 《电气装置安装工程电力变流设各施工及验收规范》GB50255-96；2．0．2．13 '电气装置安装工程起重机电气装置施工验收规范》GB50256-96；2．0．2．14 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；2．O．2．15 《建筑电气工程施工质量验收规范》GB 50303-2002；2．0．2．16 《电力建设安全工作规程(变电所部份)》DL5009．3-1997；2．0．2．17 《电力建设安全工作规程(架空电力线路部份)》DL5009．2-94；2．0．2．18 《民用建筑电气设计规范》JCJ/T16-921；2．O．2．19 《工业企业照明设计标准》GB50034-921；2．0．2．20 《电力建设质量等级评定标准》；2．O．2．2l 《全国统一安装工程预算定额》GYD一202-2000；2．0．2．22 《广东省安装工程综合定额(2006)》。

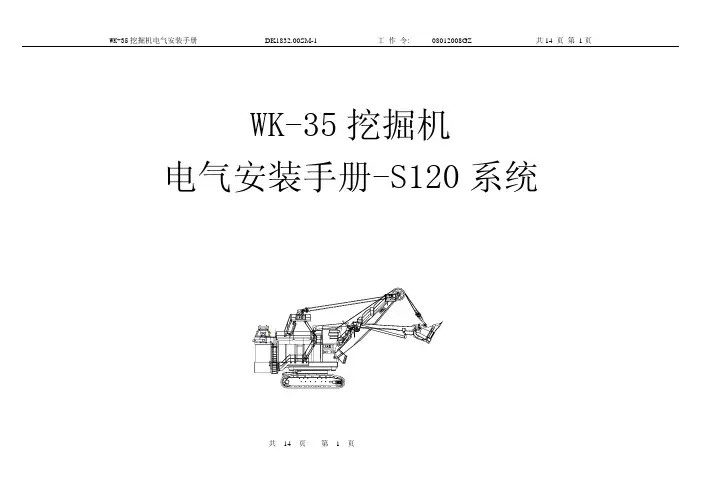

WK-35挖掘机电气安装手册-S120系统共 14 页第 1 页图号：DK1832.00SM-1编制：吉孟兰互校：岳海峰审查：李芬日期：2014.4.30设计：太原重工股份有限公司 技术中心 制造：太原重工股份有限公司共 14 页第 2 页目录1. 概述 (4)2.安装前 (4)3. 安装 (5)共 14 页第 3 页1.概述这台WK-35型挖掘机是我公司为 矿山设计制造的大型采矿挖掘设备。
该电铲的主要电器设备和电器元件的选用完全适应电铲使用的技术条件、传动机械特性、工况条件、环境条件和使用条件，能够胜任电铲担负的各项工作。
2.安装前2.1 设备到达，验收，发现缺件、包装箱破损的异常情况，做好备忘录，通知有关单位，及时处理。
2.2 货物存放z电气器件与设备严禁露天堆放，安放在通风良好的库房内。
z电子器件如PLC、西门子控制柜：运输、存放温度：-25℃~+70℃工作温度： 0℃~+40℃允许的湿度： ≤85%， 不允许有凝露海拔：≤1000米，（负载能力=100%）海拔：>1000米~4000米，（负载能力<100%）z或根据电子器件的说明书的要求存放。
2.3 货物的开箱验收有关单位会同供货单位人员共同开箱验收，根据装箱单进行清点、验收，做好验收报告。
2.4 搬运和吊装必须确保安全，严禁野蛮操作。
2.5 随机资料和装箱资料（图纸、说明书、相互资料、合格证等）要统一登记、保管，以备使用，交付用户。
共 14 页第 4 页3.安装3.1 安装资料3.1.1 图纸：布置图、管线表、屏、台、箱、柜图纸。
电气部件图号如下:序号 代号 名称 数量 材料 单件 总计 备注 DK1832.00 WK-35挖掘机电气总图 1 部件 DL1 DK1832.01.00 WK-35挖掘机电气设备表 1 部件 49531.33 49531.33 DL WG2 DK1832.02.00 WK-35挖掘机电气原理图 1 部件 0 0 DL参考图3 DK1832.03.00 WK-35挖掘机电气管线表 1 部件 0 0 DL 无表4 DK1832.04.00 WK-35挖掘机电气室设备布置示意图 1 部件 165 165 DL5 DK1832.05.00 WK-35挖掘机司机室电气布置示意图 1 部件 40.038 40.038 DL6 DK1832.06.00 WK-35挖掘机回转平台电气布置示意图 1 部件 609.39 609.39 DL7 DK1832.07.00 WK-35挖掘机电气照明布置示意图 1 部件 202.6 202.6 DL8 DK1832.08.00 WK-35挖掘机电气下架布置示意图 1 部件 70.9 70.9 DL9 DK1832.09.00 WK-35挖掘机起重臂电气布置示意图 1 部件 74.39 74.39 DL10 DK1832.11.00 WK-35挖掘机除尘电气布置示意图 1 部件 115.5 115.5 DL11 DK1832.01 WK-35挖掘机识图指南 1 部件 0 0 参考图共 14 页第 5 页电气控制柜图号如下:3 DK1832.01.01 西门子调速柜 1 按图订货 7110 7110 S120系统4 DK1832.01.02 高低压滑环(厂家带线) 满足合同要求带编码器信号屏蔽环 1 按图订货 980 9805 DK1832.01.03 高压柜+1B满足江铜合同所有要求 1 按图订货 300 3006 DK1832.01.04 外部高压柜+1A满足江铜合同所有要求+40度 1 按图订货 100 1007 DK1832.01.05 联动台 1 按图订货 80 808 DK1832.01.06 开斗电阻器柜 1 按图订货 100 100 配15KW电机9 DK1832.01.07 制动电阻器柜 1 按图订货 100 100 配S120系统10 DK1832.01.08 照明变压器(带外壳) 1 按图订货 50 5011 DK1832.01.09 润滑室阀箱 1 按图订货 0 012 DK1832.01.11 下部阀箱 1 按图订货 0 0 满足合同要13 DK1832.01.12 下车控制箱 1 按图订货 20 20 满足合同要求-10~+40度14 DK1832.01.13 PLC控制柜+9N+9M 1 按图订货 200 20015 DK1832.01.14 辅助除尘控制柜+2C 1 按图订货 400 40016 DK1832.01.15 润滑室控制柜 1 按图订货 50 5017 DK1832.01.16 照明控制箱 1 按图订货 10 10共 14 页第 6 页18 DK1832.01.17 切换柜H1/P1 1 按图订货 150 15019 DK1832.01.18 切换柜H2/P2 1 按图订货 150 15020 DK1832.01.19 操作台 1 按图订货 20 2021 DK1832.01.21 开关盒 1 按图订货 1 122 DK1832.01.22 遥控器 1 按图订货 2 223 DK1832.01.23 UPS电源柜 1 按图订货 200 20024 DK1832.01.24 浪涌阻容吸收 1 按图订货 200 200 配S120系统25 DK1832.01.25 接线铜牌 1 按图订货 1 126 DK1832.01.26 220V电气便利插座(金属陶瓷5孔) 20 按图订货 0.5 1027 DK1832.01.27 安全警示牌 1 按图订货 0.05 0.0528 DK1832.01.28 高压接线箱 1 按图订货 100 100共 14 页第 7 页电气原理图图号如下:序号 代号 名称 数量 材料 单件 总计 备注DK1832.02.00 WK-35挖掘机电气原理图 1 部件 DL参考图1 DK1832.02.01 机构原理图 1 参考图2 DK1832.02.02 PLC控制器原理图 1 参考图3 DK1832.02.03 辅助柜原理图 1 参考图4 DK1832.02.04 司机室原理图 1 参考图5 DK1832.02.05 油气路原理图 1 参考图6 DK1832.02.06 上下车控制原理图 1 参考图7 DK1832.02.07 照明部分原理图 1 参考图8 DK1832.02.08 接地系统原理图 1 参考图9 DK1832.02.09 除尘系统原理图 1 参考图共 14 页第 8 页3.1.2 资料：说明书、特殊元器部件的说明书及相关资料。

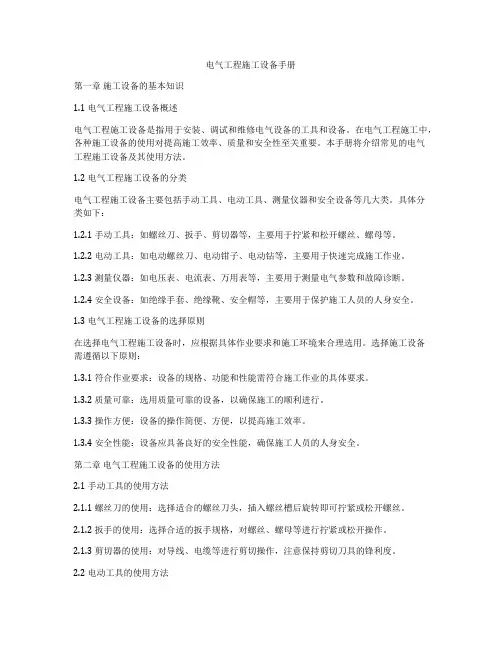

电气工程施工设备手册第一章施工设备的基本知识1.1 电气工程施工设备概述电气工程施工设备是指用于安装、调试和维修电气设备的工具和设备。
在电气工程施工中，各种施工设备的使用对提高施工效率、质量和安全性至关重要。
本手册将介绍常见的电气工程施工设备及其使用方法。
1.2 电气工程施工设备的分类电气工程施工设备主要包括手动工具、电动工具、测量仪器和安全设备等几大类。
具体分类如下：1.2.1 手动工具：如螺丝刀、扳手、剪切器等，主要用于拧紧和松开螺丝、螺母等。
1.2.2 电动工具：如电动螺丝刀、电动钳子、电动钻等，主要用于快速完成施工作业。
1.2.3 测量仪器：如电压表、电流表、万用表等，主要用于测量电气参数和故障诊断。
1.2.4 安全设备：如绝缘手套、绝缘靴、安全帽等，主要用于保护施工人员的人身安全。
1.3 电气工程施工设备的选择原则在选择电气工程施工设备时，应根据具体作业要求和施工环境来合理选用。
选择施工设备需遵循以下原则：1.3.1 符合作业要求：设备的规格、功能和性能需符合施工作业的具体要求。
1.3.2 质量可靠：选用质量可靠的设备，以确保施工的顺利进行。
1.3.3 操作方便：设备的操作简便、方便，以提高施工效率。
1.3.4 安全性能：设备应具备良好的安全性能，确保施工人员的人身安全。
第二章电气工程施工设备的使用方法2.1 手动工具的使用方法2.1.1 螺丝刀的使用：选择适合的螺丝刀头，插入螺丝槽后旋转即可拧紧或松开螺丝。
2.1.2 扳手的使用：选择合适的扳手规格，对螺丝、螺母等进行拧紧或松开操作。
2.1.3 剪切器的使用：对导线、电缆等进行剪切操作，注意保持剪切刀具的锋利度。
2.2 电动工具的使用方法2.2.1 电动螺丝刀的使用：选择合适的螺丝刀头，按下开关即可完成拧紧或松开螺丝。
2.2.2 电动钳子的使用：选择合适的夹头，按下开关即可完成夹持或剪切操作。
2.2.3 电动钻的使用：选择合适的钻头，插入被钻材料后按下开关即可完成钻孔操作。
电气设备安装指导手册1、盘柜的安装（1）设备安装前要求具备如下条件：1、屋顶、楼板施工完毕。
2、室内地面工作结束、室内沟道无积水，杂物。
3、埋件及预留孔符合设计要求，埋件牢固。
4、门窗安装完毕。
（2）盘柜在搬运和安装时应采取防震，防潮、防止框架变形和漆面受损等安全措施。
必要时可将装置性设备和易损元件单独包装运输。
（3）设备到达现场后，在规定期限内作验收检查，并符合下列要求：1、包装及密封良好。
2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
（4）基础型钢的安装应符合下列要求：1、产品的技术文件齐全。
项目允许偏差mm/m mm/全长不垂直<1<5水平度<1<5位置误差及不平<5行度基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。
基础型钢应有明显的可靠接地。
盘柜安装在震动场所，应按设计要求采取防震措施。
盘柜及盘柜内设备与各构件间连接应牢固。
主控制盘，继电保护盘和自动装置盘等不宜与基础型钢焊死。
盘柜单独或成列安装时，其垂直度，水平偏差从及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定。
盘柜安装的允许偏差项目允许偏差（mm）垂直度（每米）<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<2端子箱安装应牢固，封闭良好，并应能防潮、防尘。
安装位置应便于检查；成列安装时，应排列整齐。
盘柜台箱的接地应牢固良好。
成套柜的安装应符合下列要求：1、机械闭锁、电气闭锁应动作准确、可靠。
2、动触头、与静触头的中心线应一致，触头接触紧密。
3、二次回路辅助开关的切换接点应动作准确，接触可靠。
4、柜内照明齐全抽屉式配电柜的安装应符合下列要求：（1）抽屉推拉应灵活轻便，无卡阻，碰撞现象，抽屉应能互换。
（2）抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。
（3）抽屉与柜体间的接触及柜体、框架的接地应良好。
手车式柜的安装应符合下列要求：1 检查防止电气误抄作的装置齐全，并动作灵活可靠。
2 手车推拉应灵活轻便，无卡阻，碰撞现象，相同型号的手车应能互换。
3 手车和柜体间的二次回路连接插件应接触良好。
4 安全隔离板应开启灵活，随手车的进出而相应动作。
5 手车与柜体间的接地触头应接触紧密。
（5）验收时，应按下列要求进行检查1、盘柜的固定及接地应可靠，盘柜漆层完好，清洁整齐。
2、盘柜内所装电器元件完好，安装位置正确，固定牢固。
3、所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘符合要求。
4、手车或抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠，照明装置齐全。
5、盘柜及电缆管道安装完后，应做好封堵。
6、操作及联动实验正确，符合设计要求。
2、电缆敷设（1）电缆桥架的配置应符合下列要求：1、电缆托盘、支架、连接件和附件的质量应符合技术标准。
2、电缆托盘的规格、支架跨距，防腐类型应符合设计要求。
3、托盘在每个支吊架上的固定应牢固；托盘连接板的螺栓应紧固，螺母应位于托盘的外侧。
4、当直线段钢制电缆桥架超过30米，铝合金或玻璃钢制电缆桥架超过15米时，应有伸缩缝，电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
5、电缆桥架转弯处的半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。
6、电缆支架全长均应有良好的接地。
（2）电缆支架应符合下列要求1、钢材应平直，无明显扭曲。
切口应无卷边、毛刺。
2、支架应焊接牢固，无显著变行。
各横撑间的垂直净距与设计偏差不应大于5mm ，托架支吊架沿桥架走向左右偏差不应大于10mm.（3）缆敷设前应按下列要求进行检查。
1、电缆通道畅通，排水良好。
2、电缆型号、电压、规格应符合设计。
3、电缆外观应无损伤，绝缘良好。
4、敷设前按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
5、在带电区域内敷设电缆，应有可靠的安全措施。
（4）电缆敷设1、电缆敷设时，不应损坏电缆沟，电缆井和人井的防水层。
2、三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或从导线、电缆金属护套作中性线。
3、并联使用的电力电缆其长度、型号、规格宜相同。
4、电力电缆在终端头与接头附近宜留有备用长度。
5、电缆各支持点间的距离应符合设计规定，当设计无规定时，不应大于下表所列数值（mm）电缆种类敷设方式水平垂直电力电缆全塑型4001000除全塑型外的中低压电缆8001500 35kv及以上高压电缆15002000控制电缆8001000电缆的最小弯曲半径应符合下表电缆型式多芯单芯控制电缆10D橡皮绝缘电刀电缆无铅包、钢铠护套10D 裸铅包护套15D 钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D注：D为电缆外径6、电缆敷设时，电缆上不得有铠装压扁、电缆绞拧，护套折裂等损伤。
7、机械敷设电缆的速度不宜超过15m/min。
8、电力电缆的布置应符合下列要求：①并列敷设的电缆，其接头的位置相互错开；②电缆明敷时的接头，应用托板托置固定；③直埋电缆接头盒外面应有防止机械损伤的保护盒。
9、 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
标志牌装设应符合下列要求：①在电缆终端头，电缆接头，拐弯处，夹层内，隧道及竖井的两端，人井内等地方，电缆上应装设标志牌。
②标志牌上应注明线路编号，电缆规格，型号及起始地点，标志牌的字迹应清晰不宜脱落。
③标志牌规格宜统一，挂装应牢固。
10、 电缆的排列，应符合下列要求：1 电力电缆和控制电缆不应配置在同一层支架上。
2 高低压电力电缆，强电、弱电控制电缆应按顺序分层配置。
11、 电缆在支架上敷设应符合下列要求1 控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层。
2 交流三芯电力电缆，在普通支架上不宜超过1层，桥架上不宜超过2层。
3 交流单芯电力电缆，应布置在同侧支架上。
12、 下列地点，电缆应有保护管或加装保护罩。
1 电缆进入建筑物、隧道、穿过楼板及墙壁处。
2 从沟道引至电杆、设备、墙外表面或屋内行人容易接近处，距地面高度2m以下的一段。
3 其他可能受到机械损伤的地方。
13、 电缆直埋深度应符合下列要求：1 电缆表面距地面的距离不应小于0.7m。
2 电缆应埋于冻土层以下。
14、 直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，宽度应超过电缆两侧各50mm。
15、 直埋电缆在直线段每隔50～100米处，电缆接头处，转弯处、进入建筑物等处，应设置明显的方位标志或标准。
16、 电缆防火阻燃应采取下列措施：1 在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火墙料密实封堵。
2 在重要的电缆沟和隧道中，按要求分段或用软质耐火材料设置阻火墙。
3 在电力电缆接头两侧及相邻电缆2～3M长的区段施加防火涂料或火包带。
4 设置报警和灭火装置。
（5）验收时，应按下列要求进行检查：1、电缆应符合规定，排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。
2、电缆的固定，弯曲半径，有关距离和单芯电力电缆的金属护层的接线，相序排列等应符合要求。
3、电缆终端，电缆接头不应有渗漏现象。
4、电缆终端相色应正确，接地良好。
5、电缆沟内应无杂物，盖板齐全。
6、直埋电缆路径标志，应与实际路径相符。
7、防火措施应符合设计。
3、滑接线和滑接器安装（1）滑接线的支架及其绝缘子的安装，应符合下列要求：1、支架不得在建筑物伸缩缝和轨道粱结合处安装2、支架安装应平正牢固，并应在同一水平面或垂直面上。
3、绝缘子、绝缘套管不得有机械损伤及缺陷；表面应清洁；绝缘性良好。
4、安装于室外或潮湿场所的滑接线绝缘子，绝缘套管，应采用户外式。
（2）滑接线的安装，应符合下列要求：1、接触面应平正无锈蚀，导电应良好。
2、型钢滑接线所采用的材料，应进行平直处理，其中心偏差不宜大于长度的1/1000，且不得大于10mm.3、滑接线安装后应平直，相间距离应一致，其中心线应与轨道中心线保持平行，其偏差应小于10mm.4、型钢滑接线长度超过50m或跨越建筑物伸缩缝时，应装设伸缩补偿装置。
5、辅助导线宜沿滑接线敷设，且应与滑接线进行可靠的连接。
6、型钢滑接线在支架上应能伸缩，并宜在中间支架上固定。
7、型钢滑接线除接触而外，表面应涂以红色油漆或相色漆（3）滑接线伸缩补偿装置的安装，应符合下列要求：1、伸缩补偿装置应安装在与建筑物缝距离的支架上。
2、在伸缩补偿装置处，滑接线应留有10～20mm的间隙，其两端间高差不应大于1mm。
3、伸缩补偿装置间隙的两侧，均应有滑接线支持点，支持点与间隙之间的距离，不宜大于150mm。
4、间隙两侧的滑接线，应采用软导线跨越，跨越线应留有余量。
（4）滑接线的连接，应符合下列要求：1、连接后应有足够的机械强调，且无明显变形。
2、接头处的接触面应平正光滑，其高差不应大于0.5mm。
3、型钢滑线焊接时，应附连接托板；用螺栓连接时，应加跨接软线。
4、导线与滑接线连接时，滑接线接头处应镀锡或加焊有电镀层的接线板。
（5）安全式滑接线的安装，应符合下列要求：1、当滑接线长度大于200m时，应加装伸缩装置。
2、安全式滑接线的连接应平直，支架夹层安装应牢固，各支架之间的距离应小于3m。
3、安全式滑接线的绝缘护套应完好，不应有裂纹及破损。
（6）滑接器的安装，应符合下列要求：1、滑接器支架的固定应牢靠，绝缘子和绝缘衬垫不得有裂纹，破损等缺陷。
2、滑接器应沿滑接线全长可靠地接触，自由无阻地滑动。
3、滑接器与滑接线的接触部分，不应有尖锐的边棱。
4、槽型滑接器与可调滑杆间，应移动灵活。
4、配电所施工工艺电气设备安装设备支架制作、安装设备基础预埋件埋设接地母线敷设，接地线引出设备引下线、跳线及设备连接线安装电气设备检测控制回路接线电气系统调试配电所送电五、高压隔离开关安装与调整1、隔离开关安装时的检查，应符合下列要求：（1）接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。
（2）绝缘子表面化应清洁、无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固。
（3）隔离开关的底座转动部分应灵活，并应涂以适合当地气候的润滑脂。
（4）操动机构的零部件应齐全，所有的固定连接部件应紧固，转动部分应涂以适合当地气候的润滑脂。
2、隔离开关的组装应符合下列要求：（1）隔离开关的相间距离的误差不应大于20mm，相间连杆应在同一水平线上。
（2）支柱绝缘子应垂直于底座平面且连接牢固；同一绝缘子柱的绝缘子中心线应在同一垂直线上；同相绝缘子柱的各绝缘子中心线应在同一垂直平面上。
（3）隔离开关的各支柱绝缘子间应连接牢固；安装时可用金属垫片校正其水平或垂直偏差，使触头相互对准、接触良好；其缝隙应用腻子抹平后涂以油漆。
（4）均压环（罩）和屏蔽环（罩）应安装牢固、平正。
