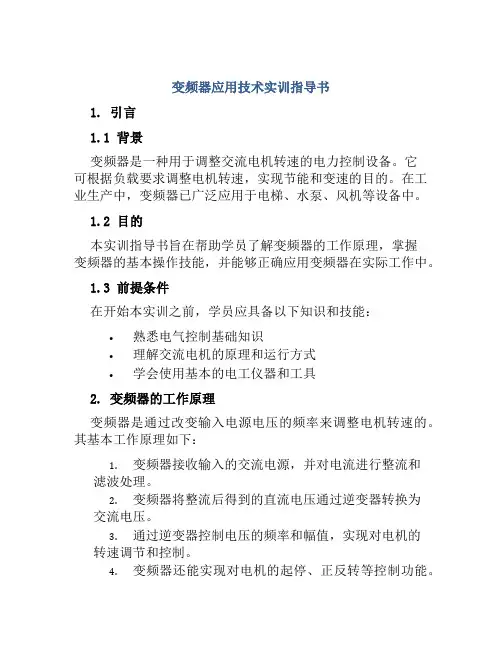

变频器应用技术实训指导书1. 引言1.1 背景变频器是一种用于调整交流电机转速的电力控制设备。
它可根据负载要求调整电机转速，实现节能和变速的目的。
在工业生产中，变频器已广泛应用于电梯、水泵、风机等设备中。
1.2 目的本实训指导书旨在帮助学员了解变频器的工作原理，掌握变频器的基本操作技能，并能够正确应用变频器在实际工作中。
1.3 前提条件在开始本实训之前，学员应具备以下知识和技能：•熟悉电气控制基础知识•理解交流电机的原理和运行方式•学会使用基本的电工仪器和工具2. 变频器的工作原理变频器是通过改变输入电源电压的频率来调整电机转速的。
其基本工作原理如下：1.变频器接收输入的交流电源，并对电流进行整流和滤波处理。
2.变频器将整流后得到的直流电压通过逆变器转换为交流电压。
3.通过逆变器控制电压的频率和幅值，实现对电机的转速调节和控制。
4.变频器还能实现对电机的起停、正反转等控制功能。
3. 变频器的基本操作3.1 变频器的接线在使用变频器前，学员需要了解变频器的接线方法。
变频器的接线包括输入端和输出端的接线，以及控制信号的接线。
具体的接线方法可以参考变频器使用说明书和电路图。
3.2 变频器的参数设置在使用变频器前，需要对其进行一些参数设置，以适应不同的工作要求。
常见的参数设置包括：•输出频率：根据工况需要，设置电机的运行频率。
•输出电流：根据电机的额定电流，设置输出电流的上限。
•加速时间和减速时间：设置电机的启动和停止时间。
3.3 变频器的操作步骤使用变频器进行控制操作时，需要按照以下步骤进行：1.打开变频器的电源，并确认电源输入和输出端的接线是否正常。
2.根据工况需要，设置变频器的各项参数，如输出频率、电流等。
3.通过控制信号输入，启动或停止电机，并实现正反转等功能。
4.观察电机的运行状态，根据需要调整参数和控制信号。
5.在停止使用变频器时，及时切断电源，并进行必要的维护和检查。
3.4 变频器故障排除在使用变频器的过程中，可能会遇到一些故障情况，需要进行排除。
