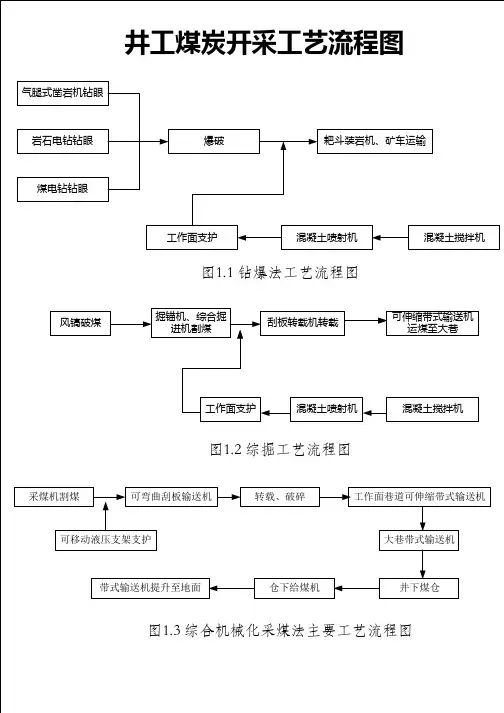

钻爆法施工工艺流程图

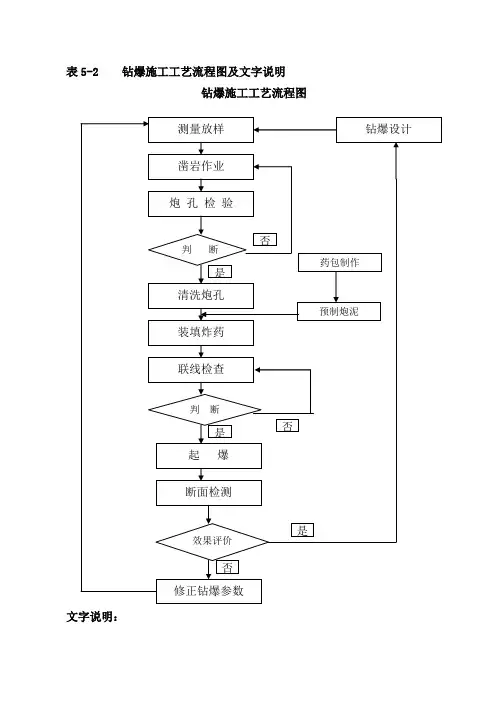

表5-2 钻爆施工工艺流程图及文字说明钻爆施工工艺流程图文字说明：一、爆破试验辅助洞爆破、开挖，对于不同的围岩地段，在开始施工时，都要根据初拟的钻爆设计进行钻爆试验，通过试验，一方面检验爆破设计是否合理，爆破振动对支护及已成洞段围岩有否危害，对爆破参数进行优化，并将试验形成报告，送监理工程师核批，作为正式进行钻爆、开挖依据，同时检验机械配备、劳力、组织循环作业安拆是否合理，对施组进行优化，以取得最优的施工效果。

二、钻孔台车钻爆要点1、钻孔：⑴定位钻孔作业前，根据钻孔设计划定台车臂作业区域，各臂钻孔的顺序，水沟风枪钻孔的配合时段及作业时间，使钻孔不发生相互干扰而有序进行。

钻孔时，严格按操作规程作业，力求钻孔方向、位置满足设计要求，准确控制周边眼外插角。

⑵激光定向布孔用激光投射仪进行隧洞轴线指向标示和投射孔位布设，台车钻臂以投射激光及孔位为依据，按孔位钻进并控制好方向，确保钻孔质量。

⑶要达到准、平、直、齐①准：钻孔按设计布眼钻孔，当受节理、裂隙影响时可稍稍移动孔位，但顶眼只能左右移动，帮眼只能上下移动，周边眼轮廓的放线误差控制在±1cm，眼口开眼误差：Ⅱ、Ⅲ类围岩深眼可从轮廓线偏移5cm，Ⅳ类围岩可从轮廓线偏内3cm，周边眼外插角的角度误差浅眼以0.03的斜度外插方向度与轮廓线法线方向一致。

②直：边墙直线段炮眼先钻上方标准孔，插上炮杆，使边墙孔在同一条垂线上。

③平：周边炮眼要相互平行。

④齐：各炮眼底落在垂直隧洞轴线的同一平面上，钻孔深度要根据掌子面的起伏“凸”加，“凹”减。

2、装药：⑴保护用好导爆管开箱取出导爆管时，应小心不使导爆管受损伤，应尽可能保持导爆管的原包装和导爆管端头的封口，尽可能不要损坏。

起爆药卷的导爆管长度应根据眼孔深度、炮孔间距和网络分组连结方法确定，以便于装药、连接、控制和节省导爆管的消耗；起爆药卷的脚线应避免接头，在眼孔长度范围内，不能使用有接头的导爆管。

使用前应对导爆管进行直观检查，发现已破裂的应切去。

能源有限责任公司准东露天煤矿采场钻孔爆破作业流程施工单位：洲坝易普力股份准东项目部项目负责人：技术负责人：编制：作业流程审批表为规爆破作业过程控制，明确作业流程各工艺环节责任人，加强工艺流程间的安全衔接，需要对各个作业环节详细设计，严格管理，实现爆破施工全过程安全可控。

见爆破作业工艺流程总图。

总流程中各工艺环节的完结以钻爆作业流程确认单责任人签字确认为准，在接收到上一流程转交的签字完毕的流程确认单后下一流程才能开始作业。

钻爆作业总流程图一、接受生产任务由矿生产技术部向易普力生产科下达钻爆任务单。

任务单容应该包括：1.明确作业位置、作业区间、质量技术要求。

2.任务单应由生产技术部部长签发。

3.易普力生产科根据钻爆生产任务实施钻孔爆破设计。

二、爆破设计一、作业流程1.爆破设计必须由爆破工程师任职资格以上的技术人员设计。

2.爆破设计完成需经项目部技术负责人审核。

3.爆破设计必须报矿审批后实施。

4.完成设计后爆破设计负责人应该在钻爆作业流程确认单签字，并将确认单转交给钻机队。

二、安全技术要求1.设计人员必须根据作业现场岩石（煤层）特性、矿上对爆破质量的技术要求及前期爆破效果评价合理确定爆破参数。

2.爆破设计的容应该包括作业位置、周边环境、爆破参数、装药结构、爆破网络、安全技术与防护措施等，并附上钻孔平面布置图、装药及充填结构图、起爆网络敷设图、爆破警戒布置图。

3.爆破设计前需对作业区域周边环境进行检查，发现有安全隐患或其他可能引发安全质量事故的情况需要在爆破设计中说明，并制定安全防措施。

4.爆破参数的确定应该以保证爆破安全为前提，爆破效果要能够满足现场设备采装及运输要求。

5.爆破警戒应该按照现场实际情况合理设置，各相邻警戒点之间要能够相互通视、能够用对讲机进行对话，所有能够进入警戒区域的道口都必须设置警戒点。

任何情况下爆破警戒距离不得小于400米。

三、设计审批1.爆破设计必须经过项目部技术负责人和矿安全生产技术部门审批后才能用于指导生产。

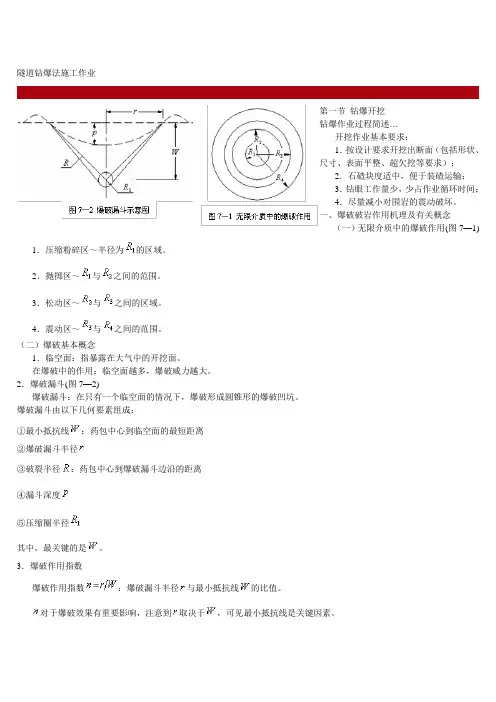

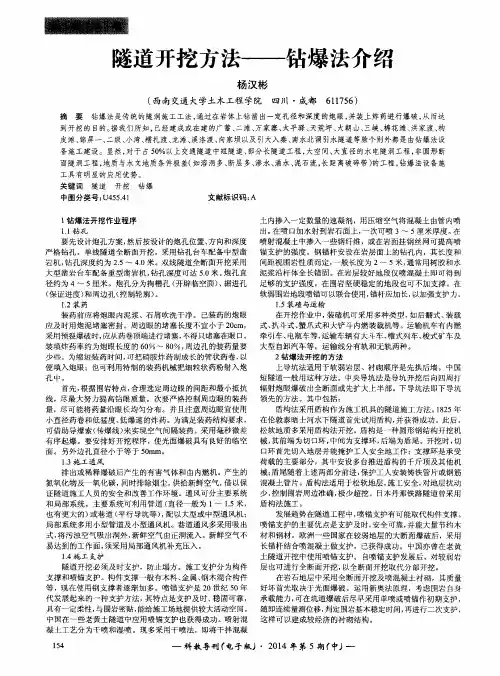

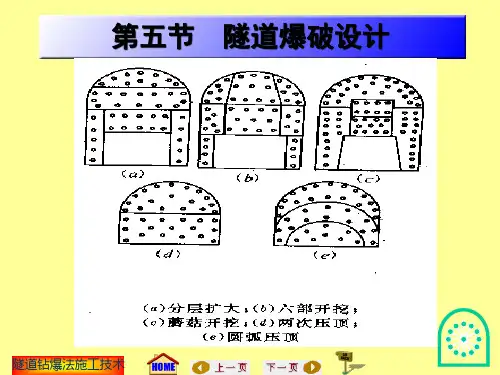

隧道钻爆法施工作业第一节钻爆开挖钻爆作业过程简述…开挖作业基本要求：1．按设计要求开挖出断面（包括形状、尺寸、表面平整、超欠挖等要求）；2．石碴块度适中，便于装碴运输；3．钻眼工作量少，少占作业循环时间；4．尽量减小对围岩的震动破坏。

一、爆破破岩作用机理及有关概念（一）无限介质中的爆破作用(图7—1) 1．压缩粉碎区～半径为的区域。

2．抛掷区～与之间的范围。

3．松动区～与之间的区域。

4．震动区～与之间的范围。

（二）爆破基本概念1．临空面：指暴露在大气中的开挖面。

在爆破中的作用：临空面越多，爆破威力越大。

2．爆破漏斗(图7—2)爆破漏斗：在只有一个临空面的情况下，爆破形成圆锥形的爆破凹坑。

爆破漏斗由以下几何要素组成：①最小抵抗线：药包中心到临空面的最短距离②爆破漏斗半径③破裂半径：药包中心到爆破漏斗边沿的距离④漏斗深度⑤压缩圈半径其中，最关键的是。

3．爆破作用指数爆破作用指数：爆破漏斗半径与最小抵抗线的比值。

对于爆破效果有重要影响，注意到取决于，可见最小抵抗线是关键因素。

（三）柱状药包爆破特点适用于隧道爆破的是柱状药包。

特点：柱状药包爆炸应力波的传播方向，是以药包轴线为轴线，沿着垂直于药包表面的方向往四周传播。

所以，这对于仅在孔口有一个临空面的爆破，是十分不利的。

动脑筋，多设置临空面…二、钻孔机具（一）凿岩机(钻机)按使用动力可分为风动凿岩机、内燃凿岩机、电动凿岩机和液压凿岩机四种。

目前在隧道开挖中，广泛使用的是风动凿岩机和液压凿岩机。

1．风动凿岩机（见图7—3）俗称风钻。

以压缩空气为动力。

既可单人操纵，也可装在台车上使用，但以前者为主。

优点：①结构简单，操作方便；②不怕超负荷和反复起动，在多水、多尘等不良环境中仍能正常工作。

缺点：①压缩空气供应设备复杂；②能量利用率低；③噪音大。

2．液压凿岩机由液压马达提供动力。

只能用于台车。

优点：①动力消耗少，能量利用率高，其动力消耗仅为风动凿岩机的1/3～1/2；②凿岩速度高。

钻爆法施工方法一、隧洞出口钻爆段施工1 洞身开挖主洞39+823~40+823段洞身开挖施工采用“新奥法”进行施工，施工严格遵循“短进尺、少扰动、强支护、勤观测、早衬砌”的原则，Ⅲ、Ⅳ类围岩洞段开挖采取全断面开挖，Ⅴ类围岩段，为保证围岩稳定，洞挖采用上下台阶法施工，Ⅲ类围岩开挖循环进尺3～3.5m，Ⅳ～Ⅴ类围岩开挖循环进尺5m。

开挖采用YT28风动凿岩机钻孔，人工钻爆台架装药爆破，采用扒渣机装渣、自卸汽车运输石渣至永久弃渣场。

2 支护遵循强支护、及时封闭、勤观测的方案进行施工，开挖完成后，及时进行初期支护。

若采用台阶法施工，在上台阶开挖完成后，及时进行初期支护，当上台阶的支护全部完成后才能进行下台阶的开挖施工。

支护采用系统锚杆联合网喷砼支护，支护滞后开挖掌子面20～30m，在上台阶开挖完成后，支护必须全部完成，才进行下台阶施工。

在施工中及时进行围岩量测，并根据量测反馈的围岩变形信息，调整支护参数。

锚杆钻孔采用YT28风动凿岩机钻孔，采用快硬水泥卷锚杆，人工安装锚杆并挂网。

喷射混凝土采用洞外安设完成的拌合楼拌合混凝土，采用湿喷机喷射混凝土，供风采用22m3/min电动空压机。

混凝土喷射完成后及时清理工作面，避免延误下一道施工工序。

二、F7断层带施工2.1 开挖F7断层带开挖方案：TBM掘进至27+642.00后，后退60m，在刀盘左前方开挖高3m、宽3m施工通道。

首先在刀盘左前位置开挖一个高3m、宽3m、长3m的洞室，人工清渣，然后TBM向前推进、至该洞室位于连接桥左下方，将小型扒渣机等施工设备放置于此洞室内；TBM后退，将小型扒渣机等设备转运到刀盘前方，自该洞室开始施工通道开挖；开挖支护完成后，TBM向前推进使通道口分别位于刀盘前方和连接桥区位置，运输轨道从连接桥左侧延伸至刀盘前方，通过该通道进行F7断层开挖、出渣和支护。

F7断层采用台阶法开挖，扒渣机配合有轨运输出渣。

F7断层洞段开挖施工通道如图2-1所示。

钻爆法施工工艺流程图美文欣赏1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、 春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、 好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、 漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、 疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、 经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。

钻爆法开挖隧道施工工艺及方法3.5.3.1钻爆法施工（1）施工工艺采用光面爆破，控制开挖轮廓，减少超欠挖，同时减少对围岩的扰动，软弱围岩采用机械开挖或微震爆破开挖。

Ⅳ、Ⅴ级围岩采用台阶法施工，断层破碎带地段可采用带临时仰拱或横撑的台阶法施工。

隧道开挖工艺见下图。

隧道开挖施工工艺流程图（2）施工方法台阶法施工程序见下图。

①Ⅱ③ⅣⅣ⑤ⅥⅦⅧⅧ开挖步骤:① 上台阶开挖；Ⅱ上台阶初期支护；③ 下台阶开挖；Ⅳ 下台阶初期支护； ⑤ 仰拱开挖；Ⅵ 仰拱施工；Ⅶ 仰拱回填；Ⅷ 拱墙衬砌；台阶法开挖顺序图1）测量放线钻孔前测量放样，准确绘出开挖轮廓线及周边眼、掏槽眼和辅助眼的位置，用激光铅直仪控制边线。

距开挖面50m 处埋设中线桩，每100m 设置临时水准点。

每次测量放线的同时，要对上次爆破断面进行检查，利用隧道开挖断面量测系统对测量数据进行处理，及时调整爆破参数，以达到最佳开挖断面效果。

2）钻孔作业钻眼前，钻工要熟悉炮眼布置图，严格按钻爆设计实施。

特别是周边眼和掏槽眼的位置、间距及数量，未经主管工程师同意不得随意改动。

定人定位，周边眼、掏槽眼由经验丰富的司钻工司钻。

准确定位凿岩机钻杆，使钻孔位置误差不大于5cm ，保持钻孔方向平行，严禁相互交错。

周边眼钻孔外插角度控制：眼深3m 时外插角<3º，眼深5cm 时外插角<2º，使两茬炮接口处台阶不大于15cm 。

同类炮眼钻孔深度要达到钻爆设计要求，眼底保持在一个铅垂面上。

3）周边眼的装药结构周边眼的装药结构是实现光面爆破的重要条件，严格控制周边眼装药量，采用合理的装药结构，尽量使炸药沿孔深均匀分布。

施工时采用不耦合装药结构，不耦合装药系数一般控制在1.4～2.0范围内。

4）装药及起爆根据岩石强度选用不同猛度爆速的炸药，有水地段及周边眼采用乳化炸药，其余地段均采用2号岩石硝铵炸药。

周边眼用φ25×200mm小药卷，不耦合装药；其余炮眼用φ40×200mm 药卷，连续装药。
