华为路由器使用说明书一、前言华为路由器是一种用于实现网络连接与数据传输的设备，它能够将外部网络与局域网连接起来，为用户提供快速、稳定的网络连接。

本文将详细介绍华为路由器的使用方法，帮助用户正确使用该设备。

二、路由器的连接与设置1. 连接路由器将华为路由器的电源线插入电源插座，并将路由器的WAN口与宽带接入设备连接，如光猫或ADSL调制解调器。

接着，将路由器的LAN口与电脑或交换机连接，确保网络连接正常。

2. 设置路由器在电脑上打开浏览器，输入路由器默认IP地址（一般为192.168.1.1），按下回车键进入路由器管理界面。

首次登录时，需要输入默认用户名和密码，常见的用户名为admin，密码为空或admin。

登录成功后，按照界面提示进行基本设置，如设置WAN 口连接方式、无线网络设置、安全设置等。

三、无线网络设置1. 设置无线网络名称（SSID）在路由器管理界面的无线设置中，找到无线网络名称（SSID）的选项，输入您希望设置的无线网络名称，该名称将在搜索无线网络时显示。

2. 设置无线网络密码在无线设置中，找到无线密码的选项，输入您希望设置的无线密码。

为了保证网络安全，密码应包含数字、字母和特殊字符，并且长度不少于8位。

3. 设置无线加密方式在无线设置中，找到无线加密方式的选项，选择适合您的网络环境的加密方式，如WPA2-PSK。

加密方式可以有效防止他人未经授权的访问。

四、网络管理与优化1. DHCP设置在路由器管理界面的网络设置中，找到DHCP的选项，开启该功能。

DHCP功能能够自动为连接到路由器的设备分配IP地址，方便管理和使用。

2. 端口转发与触发在路由器管理界面的安全设置中，找到端口转发与触发的选项，根据需要设置端口转发规则，以实现特定服务的访问。

3. 无线信号优化在路由器管理界面的无线设置中，找到无线高级设置的选项，调整无线信号的传输功率、信道等参数，以优化无线信号的覆盖范围和传输速率。

五、故障排除与常见问题解决1. 无法访问路由器管理界面检查电脑与路由器的连接是否正常，确保电脑IP地址设置为自动获取。

华为路由器一般的配置方法如何设置华为3COM路由器主机名这里我们以将主机名设置为syxx为例，输入“sysname syxx”，然后按回车键执行命令，这时主机提示符前的主机名变为syxx，说明设置主机名成功。

如何配置一个以太网接口路由器就好比一台PC机，不同的接口就好比电脑的网卡。

每个电脑都要设置IP地址才能在网络中进行通信，路由器也是如此，我们要为接口分配IP地址和子网掩码才能正常工作。

最常见的接口是以太网接口，本段将为大家介绍如何配置一个以太网接口。

第一步：登录路由器用正确的用户名和密码登录路由器，要求是管理员权限或操作员权限。

第二步：进入以太网接口E0int e 0第三步：设置IP地址和子网掩码这样就完成了对E0端口的IP地址分配。

当然华为3COM路由器默认情况下当给接口设置了IP地址就会自动打开。

所以不用象CISCO设备那样还需要执行no shutdown命令打开接口。

小提示：有的时候需要短时间的将某端口禁用，如果将其IP地址取消等以后再使用时还需要重新配置，这时候也可以在华为3COM路由器上时候禁用端口命令。

即输入shutdown后回车这样该端口就被禁用了，如果想恢复则输入undo shutdown将端口重新激活。

如何修改华为3COM路由器的显示语言我们登录到路由器上直接输入language,然后回车，在接下来的对话中会询问用户是否切换语言模式，我们选择Y后IOS会自动切换到中文模式，所有命令的注释都是中文的。

同样当我们想回到英文模式显示时只需要再次输入language后回车，然后选择Y就会从中文显示模式返回到英文显示模式。

如何修改华为3COM路由器的登陆密码登录路由器后输入local-user softer password cipher 111111 service-type exec-administrator回车就创建了一个名为softer，密码为111111的管理员权限的用户，该用户登录时候输入正确的用户名和密码就可以管理路由器了。

H3C AR 18-21路由器产品介绍H3C AR 18-21路由器是华为3Com公司开发的新一代专业的宽带路由器，它将路由和交换设备有机地结合在一起，为中小企业和网吧提供交换及接入的一体化解决方案。

AR 18-21宽带路由器采用全新的硬件和软件平台，具备更高的数据转发性能和数据加密性能，并且其4个交换网口支持VLAN划分。

该产品功能特性丰富，并支持Web网管、端口镜像等特性，AR 18-21宽带路由器是中小企业和网吧等用户的理想选择。

产品特点多WAN口（1-3个WAN口），支持负载分担和端到端线路检测的备份机制（Auto-detect）高处理性能，CPU主频从200M到400M，带机数量高支持端口镜像、Web网管、DDNS和防BT等功能特征交换端口支持VLAN划分，带S的机型支持硬件加密功能◆路由和交换一体化AR 18-21路由器产品支持4个不等的交换以太网接口，这是一种典型的路由器集成交换机的路由交换一体化产品，特别适合中小企业、企业分支机构和网吧等的综合应用组网。

18-21有4个10/100M以太网交换端口，这些产品的交换端口均支持VLAN的划分，可以满足大多数中小企业的组网及隔离不同业务的要求。

用户只需一台交换路由器，无需购买交换机设备，便可实现多用户接入Internet，节约用户网络建设的费用、增强用户应用的方便性。

AR 18-21具有1个10/100M以太网WAN接口，可实现单出口线路的通信。

这完美地解决了中小企业和网吧用户实现双线路或多线路的通信接入中的负载分担和备份的问题。

◆VPN解决方案AR 18-21路由器集成了VPN网关的功能，通过在路由器上面建立VPN隧道，可以将远程分支机构通过Internet安全、廉价地接入总部网络。

因此对于有大量分支机构需要接入总部的企业，可以用VPN技术来代替昂贵的专线接入。

支持L2TP VPN、GRE VPN、IPSec VPN，轻松的实现企业的各种类型的VPN接入要求。

华为路由器设置图解华为路由器设置图解章节一、准备工作1.1 准备所需材料和设备1.2 检查网络连接1.3 安装华为路由器章节二、连接路由器和电脑2.1 使用网线连接2.2 使用Wi-Fi连接章节三、路由器登录与设置3.1 打开浏览器3.2 输入路由器IP地质3.3 输入登录凭证3.4 配置基本设置3.4.1 WLAN设置3.4.2 密码设置3.4.3 网络设置3.4.4 DHCP设置3.4.5 防火墙设置3.4.6 其他高级设置章节四、无线网络设置4.1 设置Wi-Fi名称（SSID）4.2 设置Wi-Fi密码4.3 设置加密方式4.4 设置频段和信道4.5 设置无线信号强度4.6 设置MAC地质过滤章节五、网络连接设置5.1 静态IP设置5.2 动态IP设置5.3 PPPoE设置章节六、家庭网络管理6.1 网络设备管理6.1.1 设备连接管理 6.1.2 MAC地质绑定 6.1.3 IP地质过滤6.2 家长控制6.2.1 设备限时6.2.2 网站过滤6.2.3 特定应用限制 6.2.4 制定上网计划 6.2.5 儿童模式6.3 安全防护6.3.1 防火墙设置 6.3.2 抗攻击防护 6.3.3 地质过滤6.3.4 查杀章节七、高级设置7.1 DHCP服务器设置7.2 NAT设置7.3 VPN设置7.4 DDNS设置7.5 QoS设置附件：附件1：华为路由器产品说明书附件2：华为路由器常见问题解答法律名词及注释：1、IP地质：指用于识别网络中主机位置的数字标识。

2、DHCP：动态主机配置协议，用于动态分配IP地质和其他网络配置信息。

3、SSID：无线网络的名称，用于识别不同的无线网络。

4、WPA/WPA2：Wi-Fi保护接入协议，是一种Wi-Fi网络安全认证协议。

5、PPPoE：点对点协议通过以太网，用于在宽带网络上建立和管理连接。

本文档涉及附件。

本文所涉及的法律名词及注释。

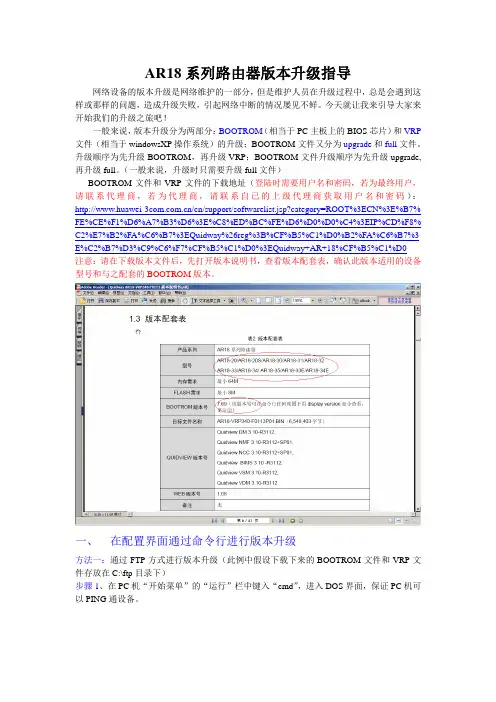

AR18系列路由器版本升级指导网络设备的版本升级是网络维护的一部分，但是维护人员在升级过程中，总是会遇到这样或那样的问题，造成升级失败，引起网络中断的情况屡见不鲜。

今天就让我来引导大家来开始我们的升级之旅吧！一般来说，版本升级分为两部分：BOOTROM（相当于PC主板上的BIOS芯片）和VRP 文件（相当于windowsXP操作系统）的升级；BOOTROM文件又分为upgrade和full文件。

升级顺序为先升级BOOTROM，再升级VRP；BOOTROM文件升级顺序为先升级upgrade,再升级full。

（一般来说，升级时只需要升级full文件）BOOTROM文件和VRP文件的下载地址（登陆时需要用户名和密码，若为最终用户，请联系代理商，若为代理商，请联系自已的上级代理商获取用户名和密码）：/cn/support/softwarelist.jsp?category=ROOT%3ECN%3E%B7% FE%CE%F1%D6%A7%B3%D6%3E%C8%ED%BC%FE%D6%D0%D0%C4%3EIP%CD%F8% C2%E7%B2%FA%C6%B7%3EQuidway%26reg%3B%CF%B5%C1%D0%B2%FA%C6%B7%3 E%C2%B7%D3%C9%C6%F7%CF%B5%C1%D0%3EQuidway+AR+18%CF%B5%C1%D0注意：请在下载版本文件后，先打开版本说明书，查看版本配套表，确认此版本适用的设备型号和与之配套的BOOTROM版本。

一、在配置界面通过命令行进行版本升级方法一：通过FTP方式进行版本升级（此例中假设下载下来的BOOTROM文件和VRP文件存放在C:\ftp目录下）步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”，进入DOS界面，保证PC机可以PING通设备。

步骤2、在路由器上启动FTP服务器，并配置从PC机上FTP登陆时的用户名和密码<Quidway>system-view/进入到系统视图/[Quidway]ftp server enable /启动FTP服务/% FTP server has been started[Quidway]local-user h3c /增加一个本地用户，用户名为h3c/New local user added.[Quidway-luser-ftp]password simple h3c /配置用户名为h3c的密码为h3c/ [Quidway-luser-ftp]service-type ftp ftp-directory flash://指定此用户的服务类型为ftp,且ftp后的上传下载目录为flash下/步骤3、将下载到本地c:\ftp目录下的BOOTROM文件和VRP文件解压缩，将大小为512K 的BOOTROM文件（*.btm）更名为bootromfull，将VRP(*.bin/*.app)文件更名为system。
