2011-2012年上学年模电实训期中考试

11、如右图所示为桥式全波整流电路，
（1）若有一个二极管V1内部短路，整流电路将会（ ）
A、烧坏变压器 B 、变为半波整流 C、正常工作
（2）若有一个二极管虚焊（断路），整流电路会（ ）
A、烧坏变压器 B 、变为半波整流 C、正常工作
三、判断题
1、晶体二极管无论加多大的正向电压都会导通。 （ ）
2、晶体二极管击穿后立即烧毁。
4、如右图所示为电解电容器的外形图，则下面哪种说法是正确的（ ）。 A、长脚为正极，短脚为负极。 B、短脚为正极，长脚为负极
5、如图所示电路，下面说法正确的是（ ） A.、H1、H2灯泡亮 B. H2、H3灯泡亮 C. H1、H3灯泡亮
6、电路如图所示，图中三个二极管的正向管压降均可忽略不计，三个 灯的规格一样，则（ ） Ａ．Ａ灯亮 Ｂ．Ｂ灯亮 Ｃ．AＣ灯亮 7、当晶体二极管加反向电压截止时，则晶体二极管相当于（ ）
5、电烙铁基本结构由电热丝、
和
组成。
6、如图所示，为充电台灯电路，图中1是 ，C1是 ，D1-D4是
，它们组成了
电路，为发光二极管提供直流电压。图中有
个电阻，R1的阻值是 ，作用是
，当仅S1合上时， 个
灯亮，当S1和S2都合上时， 灯亮。
7、晶体二极管内部是一个PN结，从P端引出的是二极管的
从
N端引出的是二极管的 极。

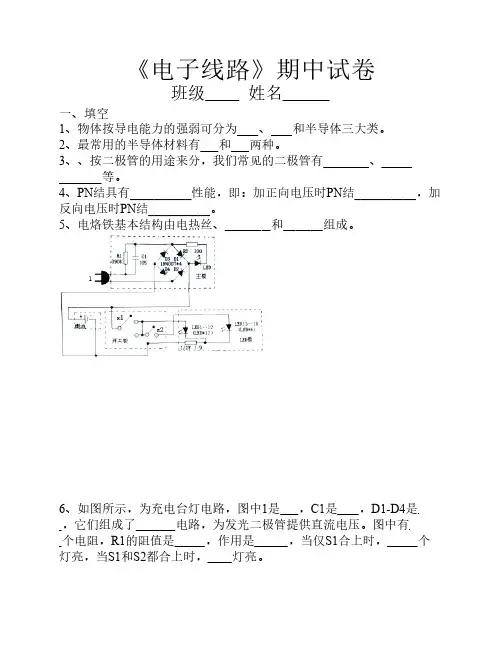

《电子线路》期中试卷
班级 姓名
一、填空
1、物体按导电能力的强弱可分为 、 和半导体三大类。
2、最常用的半导体材料有 和 两种。
3、、按二极管的用途来分，我们常见的二极管有
、
等。
4、PN结具有__________性能，即：加正向电压时PN结__________，加

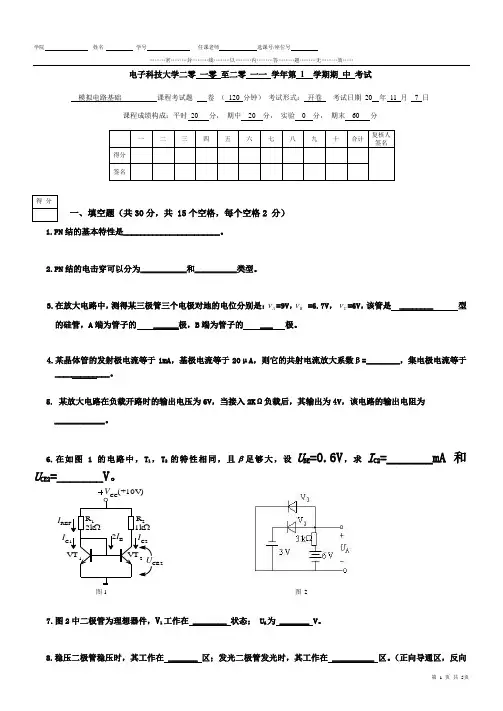

………密………封………线………以………内………答………题………无………效……电子科技大学二零一零至二零一一学年第1 学期期中考试模拟电路基础课程考试题卷（120 分钟）考试形式：开卷考试日期20 年11 月7 日课程成绩构成：平时20 分，期中20 分，实验0 分，期末60 分一、填空题（共30分，共 15个空格，每个空格2 分）1.PN结的基本特性是_______________________。

2.PN结的电击穿可以分为___________和__________类型。

3.在放大电路中，测得某三极管三个电极对地的电位分别是：AV=9V，B V =6.7V，C V=6V，该管是 ________ 型的硅管，A端为管子的 ______极，B端为管子的 ___ 极。

4.某晶体管的发射极电流等于1mA，基极电流等于20μA，则它的共射电流放大系数β=________，集电极电流等于_____________。

5. 某放大电路在负载开路时的输出电压为6V，当接入2KΩ负载后，其输出为4V，该电路的输出电阻为____________。

6.在如图1的电路中，T1，T2的特性相同，且β足够大，设U BE=0.6V，求I C2=_______mA和U CE2=_______V。

2ΩIIC2图1 图 27.图2中二极管为理想器件，V1工作在 ________ 状态； U A为 _______ V。

8.稳压二极管稳压时，其工作在 _______ 区；发光二极管发光时，其工作在 __________ 区。

（正向导通区，反向………密………封………线………以………内………答………题………无………效……截止区，反向击穿区）二、 选择题（共15分，每题3 分）1.在图3所示的稳压电路中，稳压管的稳定电压为8V ，稳压管电流小于2mA 时不能稳压。

为使稳压管起稳压作用，则负载电阻R L 应大于（ ） A. 4 k Ω B. 1 k Ω C. 800Ω D. 667Ω图 32. 某场效应管的转移特性如图4所示，该管为（ ）A. N 沟道增强型MOS 管 B. N 沟道耗尽型MOS 管 C. P 沟道增强型MOS 管 D. P 沟道结型场效应管3.三极管工作在放大状态的条件是（ ）。

模拟电子技术期中考试题1.填空题：（每空2分，任意选择选作，最多可得50分）（1）三种双极型管的基本组态放大电路中，输入电阻最大的是共集电放大电路；输入电阻最小的是共基放大电路；输出电压与输入电压反相的是共射放大电路；电压放大倍数最大的是共射和共基放大电路；电压放大倍数最小的是共集电放大电路；输出电阻最小的是共集电放大电路；电流放大倍数最大的是共集电放大电路；既有电流放大又有电压放大的是共射放大电路。

（2）天然的硅和锗经过高度提纯后形成具有共价键（或晶格对称）结构的本征半导体；在本征半导体中掺入微量的三价杂质元素，可形成P型半导体，其多子是空穴，少子是自由电子，不能移动的离子带负电；掺入微量的五价杂质元素，可获得N型半导体，其多子是自由电子，少子是空穴，不能移动的离子带正电。

（3）二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和反向击穿区四个区。

双极型三极管的输出特性曲线上可分为放大区、饱和区和截止区三个区。

（4）双极型管主要是通过改变基极小电流来改变集电极大电流的，所以是一个电流控制型器件；场效应管主要是通过改变栅源间电压来改变漏极电流的，所以是一个电压控制型器件。

（5）组成放大电路的基本原则是：外加电源的极性应使三极管的发射结正偏、集电结反偏。

（6）放大电路的基本分析法有静态分析法和动态分析法；其中动态分析法的微变等效电路法只能用于分析小信号放大电路；确定放大电路的静态工作点可采用估算法和图解法。

（7）多级放大电路的耦合方式通常有阻容耦合、直接耦合和变压器耦合三种方式；集成电路中一般采用直接耦合方式。

（8）放大电路中出现的饱和失真和截止失真称为非线性失真；频率失真称为线性失真。

2.简答题：（每小题10分，也可任意选作）（1）双踪示波器在电子仪器中的功能是什么？说说信号为1kHz时，周期档位如何选择？答：双踪示波器在电子仪器中可以用来准确显示任意波形、任意频率和一定幅度的电信号轨迹。

2011级机电实践期中考试试题2011级机电实践期中考试试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、单项选择题（本大题50个小题，每小题5分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1、20W内热式电烙铁采用的握法是( )A、正握法B、反握法C、握笔法D、任意握法2、焊接点出现弯曲的尖角是由于( )A、焊接时间过长，烙铁撤离方向不当B、焊剂太多，烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的3、低频信号发生器的输出幅度每衰减20dB，输出信号的电压值即变为原来的（）A、0.5B、0.1C、31.6％D、1/ 24、在使用示波器时，要使显示波形向上移动，应调节（）A、Y轴位移B、Y轴增幅C、X轴位移D、Y轴增幅5、用示波器观察某标准正弦波的电压波形，若一个周期的水平距离为4div，示波器的扫描时间选择开关置于50ms/div，且使用“扩展×10”，则该电压的频率是( )A、5HZB、20HZC、50HZD、500HZ6、某二极管反向电压为150V，则其最高反向工作电压为( )A、约等于150VB、可略大于150VC、不得大于40VD、等于75V7、如图1-1所示，VD1、VD2的状态是( )A、VD1导通，VD2截止B、VD2导通，VD1截止C、VD1、VD2都导通D、VD1、VD2都截止图1-1 图1-38、在图1-2中处于饱和状态的晶体管是( )图1-29、测的放大电路中某只三极管三个管脚的电位分别为2.8V、3.5V、6V，则三个管脚依次为（）A、c、b、eB、e、b、cC、b、e、cD、b、c、e10、在检测三极管管脚极性时，万用表黑表笔固定在某一管脚，红表笔分别接另外两管脚，两次阻值均较大，则黑表笔所接管脚及三极管管型为（）A、基极、NPN型B、基极、PNP型C、发射极、NPN型D、无法确定11、用万用表测量一只小功率晶闸管，当开关S闭合时指针如图1-3所示，若晶闸管品质很好，则开关S断开后指针将( )A、原位置不动B、原位置摆动C、偏转到零欧姆处D、返回到无穷大位置12、桥式整流电路中，若有一只二极管接反，整流电路会（）A、输出电压增大B、输出电压不变，电路正常工作C、输出电压减小D、整流变压器次级绕组短路13、欲测单相桥式整流电路的输入电压U i及输出电压U0,应采用的方法是（）A、用直流电压表分别测Ui及U0B、用交流电压表分别测Ui及U0C、用直流电压表测Ui，用交流电压表测U0D、用交流电压表测Ui，用直流电压表测U014、在输出电压平均值相等时，单相桥式整流电路中的二极管所承受的最高反向电压为12V，则单相半波整流电路中的二极管所承受的最高反向电压为（）A、12VB、6VC、24VD、8V15、在单相桥式整流电容滤波电路中，若负载两端的电压为60V，变压器的次级电压约为( )A、50VB、60VC、约67VD、约133V16、在单相半波整流电容滤波电路中，输出电压的脉动程度随负载电阻的增大将（）A、增大B、减小C、先增大后减小D、不变17、并联型稳压电路中，硅稳压二极管应和负载（）A、反向串联B、反向并联C、正向串联D、正向并联18、在硅稳压器稳压电路中，当输入电压增加时，限流电阻两端的电压将（）A、增大B、减小C、不变D、先增大后减小19、要获得+6V的稳定电压，集成稳压器的型号应选为（）A、CW7806B、CW7906C、CW7816D、CW21720、CW237从印有字符的一面看上去，从左向右的三个管脚分别为（）A、输入端、可调端、输出端B、可调端、输入端、输出端C、输出端、可调端、输入端D、输出端、输入端、可调端21、由220V交流电网直接供电的单相桥式可控整流电路中，晶闸管的额定电压应选为（）A、220VB、311VC、380VD、700V22、基本共射放大电路由空载到外接负载电阻R L后，电路的（）A、电压放大倍数降低B、输入电阻增大C、输出电阻减小D、电流放大倍数减小23、分压式共射放大电路用作音频放大器，若V CC=12V，现用万用表测得V C=12V，V E =0V，则表明（）A、Ui=0B、晶体管饱和C、发射结开路D、集电极对地短路24、为了使高内阻信号源与低阻负载很好结合，可以在信号源与负载之间接入（）A、共射电路B、共基电路C、共集电极电路D、差分电路25、关于射极输出器的特点，说法正确的为（）A、输出电压与输入电压同相B、输入电阻小C、电压放大倍数高D、输出电阻大26、多级放大电路的三种耦合方式中，（）能放大缓慢变化的交流信号或直流信号A、阻容耦合B、变压器耦合C、直接耦合D、三种都可以27、某放大电路放大的信号是电压信号（几乎不能提供电流），希望放大后的输出电压较稳定，应选（）负反馈A 、电压串联B 、电压并联C 、电流串联D 、电流并联28、利用适当电容把起反馈作用的电阻短路，是为了保证反馈（）A 、只对直流信号起作用B 、对直流信号不起作用C 、只对交流信号起作用D 、对交、直流信号均起作用29、集成电路中采用的耦合方式是（）A 、变压器耦合B 、直接耦合C 、阻容耦合D 、电容耦合30、同相比例运算放大器的反馈类型是（）A 、电压并联负反馈B 、电流并联负反馈C 、电压串联负反馈D 、电流串联负反馈31、静态电流很小，适用于功率放大的功率放大器类型是（）A 、甲类B 、乙类C 、甲乙类D 、不确定32、可获得很低振荡频率的振荡电路是（）A 、电感三点式B 、电容三点式C 、RC 正弦波D 、石英晶体33、晶体三极管在数字电路中使用应工作在（）状态A 、放大B 、截止C 、饱和D 、截止或饱和35、将十进制数3l 转换成二进制数是（）A 、11111B 、10111C 、11011D 、1110136、将（A2）16转换成二进制数为（）A 、10100010B 、00101010C 、11000010D 、0010100037、下列四个数中最大的为（）A 、（11001）2B 、（40）10C 、（2B ）16D 、（1A ）1638、只有当输入变量全为1时，输出才为0的逻辑门电路是( )A 、或非门B 、与非门C 、异或门D 、与门39、一个两输入端的门电路，当输入为1和0时，输出不为1的是（）A 、与非门B 、或门C 、或非门D 、异或门40、TTL 集成与非门电路中不使用的多余输入端应（）A 、悬空B 、接固定的高电平C 、直接接地D 、接电源负极41、TTL 和CMOS 集成电路相比较（）A 、TTL 功耗大、CMOS 功耗小B 、TTL 功耗小、CMOS 功耗大C 、TTL 电源电压允许波动范围宽D 、CMOS 集成电路所有多余端都应接地42、优先编码器74LS147输入情况为：98531I I I I I 为1、7642II I I 为0时，则编码器输出为（）B 、1000C 、0111D 、100143、74HC42集成电路输出端5Y =0、其余为1时，则输入端A 3A 2A 1A 0为（）A 、0101B 、1010C 、1001D 、110044、全加器的输入端A ＝1、B ＝0、C i ＝1，则S 和C 0的值是( )A 、0、0B 、0、1C 、1、0D 、1、145、若半导体发光显示器显示数字“2”，则( )A 、abged 段亮B 、fgbc 段亮C 、afgcd 段亮D 、bc 段亮46、同步RS 触发器CP ＝0期间，当R ＝S ＝1时，触发器的状态( )A 、置0B 、置1C 、保持D 、翻转47、下降沿触发的集成JK 触发器，当输入端J=1、K=0,在触发脉冲CP 高电平期间触发器的状态是（）A 、置0C 、翻转D 、不变48、同步RS触发器的两个输入端应避免( )A、R、S端同时被置1B、R、S端同时置0C、R端置1、S端置0D、S端置0、R端置149、74LS160十进制加法计数器的状态为1000，若再输入6个计数脉冲后，计数器新状态为（）A、1001B、1110C、0011D、010050、二进制数1011通过右移存入74LS194，设74LS194的初态为0000，则第2个CP脉冲到来后，输出端Q3Q2Q1Q0的数值为（）A、0001B、0010C、0100D、1011第Ⅱ卷（非选择题，共100分）二、技能操作题（本大题8个小题，每小题5分，共40分）1、在放大电路中，测得某三极管的各极电流如图2-1所示，请指出三极管各管脚极性、管型并求出三极管的直流电流放大倍数。
