金硅管六管超外差式收音机报告第一篇：金硅管六管超外差式收音机报告摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。

现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

关键词：高放混频级低放兼检波级低压金硅管引言：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

本文中对S66E型袖珍收音机原理进行分析，在原S66D选用的耳机插座上进行了改动。

原S66D选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。

六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。

在具体撰写时，可以根据实际情况进行拓展和细化。

期望这份报告能够帮助更多创作者学习和实践创作技巧。

6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。

实际情况应根据实训内容和要求进行具体的文章撰写。

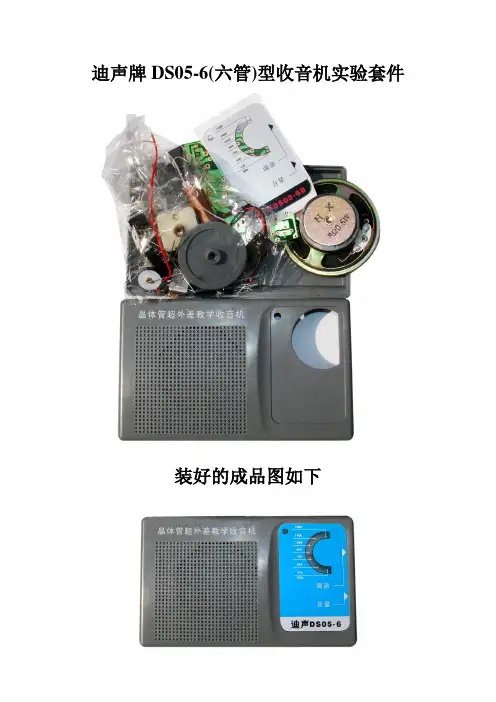

迪声牌DS05-6(六管)型收音机实验套件装好的成品图如下一、装配说明本教学用的散件为3V低压全硅六管超外差式收音机具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放兼检波、低放级和功放级等部分组成，接收频率范围为535千赫～1605千赫中波段。

1、元件说明：①中频变压器（以下简称中周）及中波振荡线圈（简称中振）三只一套，T2是振荡线圈型号为LF10-1（红色）、T3是第一级中放中周型号为TF10-1（白色）、T4是第二级中放中周型号为TF10-2（黑色或绿色）。

②T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其线圈绕组在印制板上可以很明显的看出，安装时不要装反。

2、安装工艺要求：安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。

①电阻的安装：请将电阻的阻值（参照本说明书的电阻值识别示意图）选择好后可采用卧式紧贴电路板安装。

②磁棒线圈的四个引线头应对应的焊在线路板的铜箔面。

③发光管安装在印制板焊接面（铜箔面）焊接。

注意其安装高度应刚好达到机壳上盖发光二极管安装孔的表面。

④喇叭安装落位后，再用电烙铁（垫上云母片）将周围的两个塑料桩子按喇叭边缘方向烫压，使喇叭固定好。

3、调试过程：测量电流，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量D、C、B、A四个电流缺口，若被测量的数在规定（请参考电原理图）的参考值左右即可用焊锡将这四个缺口依次连通，再把音量开到最大，调双连拔盘即可收到电台。

在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，这样一台自己辛勤劳动制作的收音机就安装完毕。

当测量不在规定电流值左右请仔细检查偏置电阻及三极管有无装错，中周是否混装以及虚、假、错焊等问题，若测量哪一级电流不正常则说明那一级有问题。

由于篇幅所限关于工作原理、中频的调整、频率范围的调整以及跟踪统调参考有关文献。

《F833型六管超外差收音机的安装实训》实训指导书电子实训中心2002年9月1 实训目的：通过本实训操作，使学生熟悉收音机电路的基本原理与安装工艺；掌握调幅收音机的统调与检测方法。

2 实训器材2.1 F-833型六管超外差收音机散装套件：1套/人（见元件明细表）；2.2 组装工具；1套/人；2.3 万用表：1块/人；3 元器件的选择：收音机所用的可变电容的种类很多这里使用的是差容双联。

振荡联为68pF。

天线联为140PF的中型双连。

在双连电容器上标有“A”的一端为天线联，标有“O”约一端为振荡联。

中间是标有“G”的是接地端。

磁性天线的磁棒尺寸为55X12.5X4.5mm。

线圈的绕法及圈数见电路原理图。

线圈全部用Φ0.13的高强度漆包线绕制。

中波振荡线圈B2（磁帽为黑色）的型号为LF10－l；中频变压器的型号为TF10－1和TF10－2。

这两只中频变压器中均带有谐振电容器。

第一中频变压器B3中的磁帽为白色，第二中频变压器B4中的磁帽为绿色。

三极管全部为NPN型硅材料塑封管，其中BG1、BG2、BG3均选用3DG201；BG4可选用3DG201或9014。

它们的β值应该在150～200之间；BG6和BG7可用9013。

它们的β值不要小于碳膜电电阻。

电容C4、C7、C8是电解电容器；100。

二极管为1N4148。

电阻全部为1/8WC3是涤纶电容器。

其余均为瓷介电容器。

4 装配与调试由于收音机的元器件较多．为了使调试顺利，在焊接前应该用万用表将所有元器件检查一遍，并做好引线的处理工作．注意磁性天线线圈的线较细，刮去漆皮时不要弄断导线。

在安装时各种有极性的元器件不要插错。

振荡线圈和中频变压器要找准位置．注意色标。

音频输入输出变压器要辨认清楚，输出变压器的次级电阻不到lΩ。

与输入变压器初次级的电阻相差很大。

电阻全部为立式安装（参见图3），所有电容器和三极管等的安装高度以中频变压器为准，不能过高。

振荡线圈的外壳与中频变压器的外壳也要、焊在电路板上。
