人教版高中物理 选修3-1 2.3 欧姆定律 同步练习B卷新版

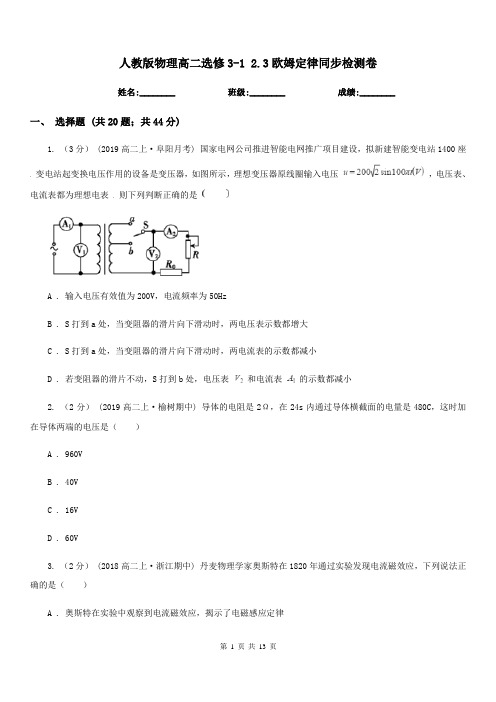

人教版物理高二选修3-1 2.3欧姆定律同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共20题；共44分)1. （3分） (2019高二上·阜阳月考) 国家电网公司推进智能电网推广项目建设，拟新建智能变电站1400座变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压，电压表、电流表都为理想电表则下列判断正确的是A . 输入电压有效值为200V，电流频率为50HzB . S打到a处，当变阻器的滑片向下滑动时，两电压表示数都增大C . S打到a处，当变阻器的滑片向下滑动时，两电流表的示数都减小D . 若变阻器的滑片不动，S打到b处，电压表和电流表的示数都减小2. （2分） (2019高二上·榆树期中) 导体的电阻是2Ω，在24s内通过导体横截面的电量是480C，这时加在导体两端的电压是（）A . 960VB . 40VC . 16VD . 60V3. （2分） (2018高二上·浙江期中) 丹麦物理学家奥斯特在1820年通过实验发现电流磁效应，下列说法正确的是（）A . 奥斯特在实验中观察到电流磁效应，揭示了电磁感应定律B . 将直导线沿东西方向水平放置，把小磁针放在导线的正下方，给导线通以足够大电流，小磁针一定会转动C . 将直导线沿南北方向水平放置，把小磁针放在导线的正下方，给导线通以足够大电流，小磁针一定会转动D . 将直导线沿南北方向水平放置，把铜针(用铜制成的指针)放在导线的正下方，给导线通以足够大电流，铜针一定会转动4. （2分） (2019高二上·张家口月考) 某导体的电阻为5Ω，测得8秒内通过某一横截面的电荷量为0.16C，则导体两端的电压是（）A . 0.1VB . 0.5VC . 0.625VD . 1.0V5. （2分） (2018高二上·武山期末) 如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电内阻r相等．当滑动变阻器R4的滑片向b端移动时，（）A . 电压表读数增大B . 电流表读数减小C . 电的输出功率逐渐增大D . 质点P将向上运动6. （2分） (2017高二上·宾阳期末) 如图所示，直线A为某电源的U﹣I图线，曲线B为某小灯泡的U﹣I 图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A . 4 W，8 WB . 2 W，4 WC . 4 W，6 WD . 2 W，3 W7. （2分）如图所示的电路中，电源的内阻r≠0，R1和R2是两个定值电阻．当滑动变阻器R的滑片向a移动时，电路中的电流I1、I2的变化情况是（）A . I1不变，I2变小B . I1变小，I2变大C . I1不变，I2变大D . I1变大，I2变小8. （2分） (2018高二上·昌平期末) 电动势为E、内阻为r的电源与小灯泡L1、L2及滑动变阻器R0和定值电阻R1连接成如图所示的电路。

第2章 31．一个定值电阻，两端电压为2 V ，通过的电流是0.5 A 如果两端的电压是6 V ，要测量流过的电流，电流表的量程可选用( )A ．0.5 AB ．1 AC ．2 AD ．10 A2.鸟儿落在110 kV 的高压输电线上，虽然通电的高压线是裸露导线，但鸟儿仍然安然无恙，这是因为( )A ．鸟有耐高压的本领B ．鸟脚是干燥的，所以鸟的身体不导电C ．鸟两脚间的电压几乎为零D ．鸟身体的电阻极大，所以无电流通过3．如下图所示，四只电阻并联起来使用时，通过各个电阻的电流分别是I 1、I 2、I 3、I 4，则其大小顺序为( )A ．I 2＞I 4＞I 3＞I 1B ．I 4＞I 3＞I 2＞I 1C ．I 1＝I 2＝I 3＝I 4D ．I 1＞I 2＞I 3＞I 44．今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两端的电压之比为1∶2.则甲、乙两个电阻阻值的比值为( )A ．1∶2B ．1∶3C ．1∶4D ．1∶55．如下图所示是某导体的伏安特性曲线，由图可知正确的是( )A ．导体的电阻是25 ΩB ．导体的电阻是0.04 ΩC ．当导体两端的电压是10 V 时，通过导体的电流是0.4 AD ．当通过导体的电流是0.1 A 时，导体两端的电压是2.5 V6．小灯泡灯丝的电阻随温度的升高而增大，加在灯泡两端的电压较小时，通过灯泡的电流也较小，灯丝的温度较低．加在灯泡两端的电压较大时，通过灯泡的电流也较大，灯丝的温度较高，已知一只灯泡两端的电压为1 V 时，通过灯泡的电流为0.5 A ，灯泡两端的电压为3 V 时，通过灯泡的电流的1 A ，则灯泡两端电压为2 V 时，通过灯泡的电流可能是( )A ．0.5 AB ．0.6 AC ．0.8 AD ．1 A7.一个阻值为R 的电阻两端加上电压后，通过导体截面的电荷量q 与通电时间t 的图象如右图所示．此图线的斜率等于( )A ．UB ．R C.U RD.R U8.某导体中的电流随其两端的电压的变化图象如右图所示，则下列说法中正确的是()A．加5 V的电压时，导体的电阻约是5 ΩB．加11 V的电压时，导体的电阻约是1.4 ΩC．由图可知，随着电压增大，导体的电阻不断减小D．由图可知，随着电压减小，导体的电阻不断减小9．白炽灯接在220 V电源上能正常发光，将其接在一可调电压的电源上，使电压从0 V逐渐增大到220 V，则下列说法正确的是()A．电流将逐渐变大B．电流将逐渐变小C．每增加1 V电压而引起的电流变化量是相同的D．每增加1 V电压而引起的电流变化量是减小的10．电路中有一段导体，给它加上3 V的电压时，通过它的电流为2 mA，可知这段导体的电阻为________ Ω；如果给它两端加上2 V的电压，它的电阻为________ Ω；如果在它的两端不加电压，它的电阻为________ Ω.11．在探究小灯泡的伏安特性实验中，所用器材有：灯泡L、量程恰当的电流表A和电压表V、直流电源E、滑动变阻器R、电键S等，要求灯泡两端电压从0 V开始变化．(1)实验中滑动变阻器应采用________接法(填“分压”或“限流”)．(2)某同学已连接如下图所示的电路，在连接最后一根导线的c端到直流电源正极之前，请指出其中仅有的2个不当之处，并说明如何改正．A．________________________________________________________________________ B．________________________________________________________________________12．某研究性学习小组为了探究灯丝电阻与温度的关系，设计并完成了有关实验．以下是实验中可供选择的器材：A.待测小灯泡(额定功率6 W，额定电流0.5 A)；B.电流表(0～0.6 A，内阻0.1 Ω)；C.电压表(0～5 V，内阻5 kΩ)；D.电压表(0～15 V，内阻15 kΩ)；E.滑动变阻器(0～50 Ω)；F.滑动变阻器(0～1 000 Ω)；G.直流电源(电压15 V，内阻可忽略)；H.电键一个、导线若干．实验中调节滑动变阻器，小灯泡两端电压可以在零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．(1)请在实线方框中画出为完成上述实验而设计的电路图，并在每个选用的器材旁标上题目所给的字母序号．(2)如上图所示是该小组测得小灯泡的I－U图线，由图线可知，小灯泡的灯丝电阻随温度的升高而________(填“增大”、“减小”或“不变”)；当小灯泡两端所加电压为6 V时，其灯丝电阻值约为________ Ω.。

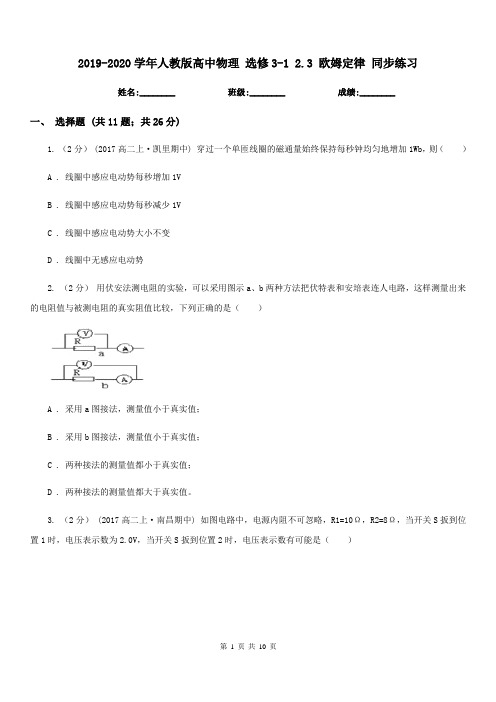

2019-2020学年人教版高中物理选修3-1 2.3 欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分） (2017高二上·凯里期中) 穿过一个单匝线圈的磁通量始终保持每秒钟均匀地增加1Wb，则（）A . 线圈中感应电动势每秒增加1VB . 线圈中感应电动势每秒减少1VC . 线圈中感应电动势大小不变D . 线圈中无感应电动势2. （2分）用伏安法测电阻的实验，可以采用图示a、b两种方法把伏特表和安培表连人电路，这样测量出来的电阻值与被测电阻的真实阻值比较，下列正确的是（）A . 采用a图接法，测量值小于真实值；B . 采用b图接法，测量值小于真实值；C . 两种接法的测量值都小于真实值；D . 两种接法的测量值都大于真实值。

3. （2分） (2017高二上·南昌期中) 如图电路中，电源内阻不可忽略，R1=10Ω，R2=8Ω，当开关S扳到位置1时，电压表示数为2.0V，当开关S扳到位置2时，电压表示数有可能是（）A . 2.2VB . 1.9VC . 1.6VD . 1.3V4. （2分） (2017高二上·龙岩期中) 我们可以设想做这样一个实验：把一段电阻是R、粗细均匀的导体，均匀拉长到原长的2倍，只要测出此时导体的电阻变为如下哪个选项，即可验证电阻定律的正确性（）A . 8RB . 4RC . 2RD .5. （2分） (2018高二上·双鸭山月考) 如图所示，电解槽内有一价的电解溶液，ts内通过溶液内横截面S 的正离子数是n1 ，负离子数是n2 ，设元电荷的电量为e，以下解释正确的是（）A . 正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到AB . 溶液内正负离子沿相反方向运动，电流相互抵消C . 溶液内电流方向从A到B，电流I=D . 溶液内电流方向从A到B，电流I=6. （2分）如图所示为灯泡L1“220V100W”和L2“220V60W”的伏安特性曲线（I﹣U图线），根据该图线可以确定L1、L2两灯串联接在220V的电源上时，两灯泡的实际功率之比大约为（）A . 1：2B . 3：5C . 5：3D . 1：37. （2分）如图所示，电流表A1（0～3A）和A2（0～0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S ，调节滑动变阻器，下列说法中正确的是（）A . A1、A2的读数之比为1：1B . A1、A2的读数之比为5：1C . A1、A2的指针偏转角度之比为5：1D . A1、A2的指针偏转角度之比为1：58. （3分） (2016高二上·桂林期中) 如图所示，图线1表示的导体的电阻为R1 ，图线2表示的导体的电阻为R2 ，则下列说法正确的是（）A . R1：R2=1：3B . R1：R2=3：1C . 将R1与R2串联后接于电源上，则电流比I1：I2=1：3D . 将R1与R2并联后接于电源上，则电流比I1：I2=3：19. （3分） (2017高二上·扬州期中) 如图甲电路所示，电阻R两端的电压U与通过该电阻的电流I的变化关系如图乙所示，电源电动势为7.0V，内阻不计．电阻R1=1000Ω，且阻值不随温度变化．若改变R2 ，使AB与BC间的电压相等，则此时（）A . R的阻值为1000ΩB . R的阻值为400ΩC . 通过R的电流为2.5mAD . 通过R的电流为2.0mA10. （3分） (2018高二上·中山月考) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是A . 随着所加电压的增大，小灯泡的电阻减小B . 对应P点，小灯泡的电阻为C . 对应P点，小灯泡的电阻为D . 对应P点，小灯泡功率为图中矩形PQOM所围“面积”的数值11. （3分）(2017·岳阳模拟) 下列说法中正确的是（）A . 电容器所带的电荷量是指一个极板所带电荷量的绝对值B . 电场强度定义式中，E= 中，E与F成正比，与q成反比C . 物体的速度发生变化时，该物体的运动状态不一定发生变化D . 带电粒子所受的洛伦兹力一定垂直于粒子的运动方向，故洛伦兹力始终对带电粒子不做功二、实验题 (共1题；共2分)12. （2分）有a、b、c、d四个电阻，它们的U—I关系如图所示，则图中电阻最大的是（）A . aB . bC . cD . d三、解答题 (共3题；共40分)13. （10分） (2017高二上·郑州期中) 一电路如图所示，电源电动势E=28V，内阻r=2Ω，电阻R1=12Ω，R2=R4=4Ω，R3=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板距离相等，极板长L=0.20m，两极板的间距d=1.0×10﹣2m．（1）若开关S处于断开状态，则当其闭合后，求流过R4的总电量为多少？（2）若开关S断开时，有一带电微粒沿虚线方向以v0=2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？（要求写出计算和分析过程，g取10m/s2）14. （15分）如图所示，电阻为，电源内阻r为，当合上电键S且滑动变阻器为时，电源的总功率为16W ，电源的输出功率为12W ，灯泡正常发光。

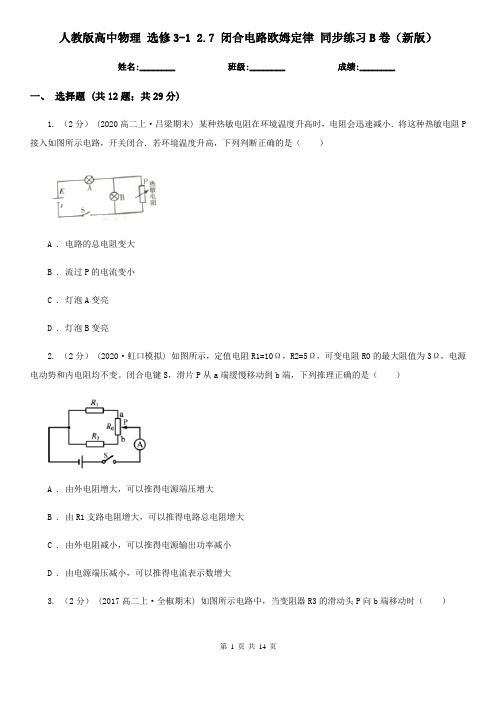

人教版高中物理选修3-1 2.7 闭合电路欧姆定律同步练习B卷（新版）姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共29分)1. （2分） (2020高二上·吕梁期末) 某种热敏电阻在环境温度升高时，电阻会迅速减小．将这种热敏电阻P 接入如图所示电路，开关闭合．若环境温度升高，下列判断正确的是（）A . 电路的总电阻变大B . 流过P的电流变小C . 灯泡A变亮D . 灯泡B变亮2. （2分）(2020·虹口模拟) 如图所示，定值电阻R1=10Ω，R2=5Ω，可变电阻R0的最大阻值为3Ω，电源电动势和内电阻均不变。

闭合电键S，滑片P从a端缓慢移动到b端，下列推理正确的是（）A . 由外电阻增大，可以推得电源端压增大B . 由R1支路电阻增大，可以推得电路总电阻增大C . 由外电阻减小，可以推得电源输出功率减小D . 由电源端压减小，可以推得电流表示数增大3. （2分） (2017高二上·全椒期末) 如图所示电路中，当变阻器R3的滑动头P向b端移动时（）A . 电压表示数变大，电流表示数变小B . 电压表示数变小，电流表示数变大C . 电压表示数变大，电流表示数变大D . 电压表示数变小，电流表示数变小4. （2分） (2019高二上·唐山期末) 如图，电压表V和电流表A均为理想电表。

、为定值电阻，为滑动变阻器。

闭合开关后，滑动变阻器的滑片从b端向a端滑动时，下列说法正确的是（）A . 电压表示数变大，电流表示数变大B . 电压表示数变小，电流表示数变小C . 电压表示数变小，电流表示数变大D . 电压表示数变大，电流表示数变小5. （2分）如图所示电路，电源电动势为E，内阻为r，当闭合开关S后，电路正常连通，小灯泡L1、L2均发光，当滑动变阻器R的滑片P向右滑动一段距离后，下列判断正确的是（）A . L1变亮B . L2变亮C . 电源消耗的总功率变大D . 电源的路端电压变小6. （2分） (2017高二下·晋中期末) 如图所示，矩形线圈面积为S，匝数为N，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，当线圈由图示位置转过90°的过程中，下列判断不正确的是（）A . 电压表的读数为B . 通过电阻R的电荷量为q=C . 电阻R所产生的焦耳热为Q=D . 当线圈由图示位置转过30°时的电流为7. （2分） (2018高一下·北京期末) 如图所示，直线A为电源的U-I图线，直线B和C分别为电阻R1、R2的U-I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2 ，电源的效率分别为η1、η2 ，则（）A . P1＞P2 ，η1＞η2B . P1=P2 ，η1＜η2C . P1=P2 ，η1＞η2D . P1＞P2 ，η1＜η28. （3分） (2017高二上·绵阳期中) 直流电路如图所示，在滑动变阻器的滑片P向右移动时，下述说法正确的是的（）A . 电压表的示数减小B . 电源的效率增大C . 电源的内部损耗功率减小D . 电源的输出功率一定先增大后减小9. （3分） (2017高二上·定州期中) 矩形线圈abcd，长ab=20cm，宽bc=10cm，匝数n=200匝，线圈回路总电阻R=5Ω，整个线圈平面内均有垂直于线圈平面的匀强磁场穿过．若匀强磁场的磁感应强度B随时间t的变化规律如图所示，则（）A . 线圈回路中感应电动势随时间均匀变化B . 线圈回路中产生的感应电流为0.4AC . 当t=0.3s时，线圈的ab边所受的安培力大小为0.016ND . 在1min内线圈回路产生的焦耳热为48J10. （3分） (2019高二下·金台期中) 如图所示，用理想变压器给变阻器R供电，设输入交变电压不变。

欧姆定律巩固练习一、单选题（每一小题只有一个正确答案）1.如图所示为两电阻R1和R2的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是()A. 电阻R1的阻值比电阻R2的阻值大B. 电阻R2阻值比电阻R1的阻值大C. 两电阻串联后比并联后接入同一电源，电路中的总电流大D. 两电阻并联后比串联后接入同一电源，电路中的总电流小2.两电阻R1、R2的伏安特性曲线如图所示，其中R1的图线与横轴的夹角为60°；R2的图线与横轴的夹角为30°。

若将R1、R2串联起来接入电路中，则通电后R1、R2消耗的电功率之比P1:P2等于()A. 1:√3B. 3:√3C. 1:3D. 3:13.某种金属导体的U−I图象如图所示，图象上A点和原点的连线与横轴成α角，A点的切线与横轴成β角．关于导体的下列说法正确的是()A. 欧姆定律对于该种导体是不适用的B. 该导体的电阻随电压的增大而增大C. 在A点，导体的电阻等于tanβD. 在A点，导体的电阻等于tanα4.在5分钟内通过导体横截面积电荷量为1200C，若导体的电阻为10Ω，这时导体两端加的电压为()A. 240VB. 120VC. 50VD. 40V5.如图，有一提升重物用的直流电动机，内阻r=0.6Ω，R=10Ω，U=160V，电压表的读数为110V，则下列说法正确的是()A. 通过电动机的电流为5AB. 通过电动机的电流为4AC. 在电动机中发热的功率为5WD. 输入到电动机的电功率为500W6.一根粗细均匀的导线，当其两端电压为U时，通过的电流为I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为()B. UC. 2UD. 4UA. U27.如图所示，在A、B两端加一恒定不变的电压U，电阻R1为60Ω，若将R1短路，R2中的电流增大到原来的4倍；则R2为()A. 40ΩB. 20ΩC. 120ΩD. 6Ω8.如图所示是两个电阻的伏安特性曲线，那么a、b所示的电阻及这两个电阻串联或并联后图象所在的区域判断正确的是()A. a表示电阻大的图线，并联后图线在区域ⅢB. a表示电阻小的图线，串联后图线在区域ⅡC. a表示电阻小的图线，并联后图线在区域ID. a表示电阻大的图线，串联后图线在区域I9.如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么()A. 若电流表示数有显著变化，测量R的值时，S应接aB. 若电压表示数有显著变化，测量R的值时，S应接bC. 若R与电流表的内阻相差不多时，测量R的值时，S应接aD. 若R与电压表的内阻相差不多时，测量R的值时，S应接a10.某同学用伏安法测电阻，分别采用了甲、乙两种电路测量，关于误差分析正确的是()A. 若选择甲图，测量值偏大B. 若选择乙图，测量值偏大C. 若被测电阻R x与电流表接近，应该选择乙图误差较小D. 若被测电阻R x与电压表接近，应该选择甲图误差较小二、多选题11、示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()A. R1∶R2=1∶3B. R1∶R2=3∶1C. 将R1与R2串联后接于电源上，则电流比I1∶I2=1∶3D. 将R1与R2并联后接于电源上，则电流比I1∶I2=3∶111.小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是()A. 随着所加电压的增大，小灯泡的电阻不变B. 对应P点，小灯泡的电阻为R=U1I2C. 对应P点，小灯泡的电阻为R=U1I2−I1D. 对应P点，小灯泡的功率为图中矩形PQOM所围面积大小12.电阻R1、R2、R3串联在电路中．已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则()A. 电路中的电流为0.6AB. 电阻R2的阻值为20ΩC. 三只电阻两端的总电压为21 VD. 电阻R3两端的电压为4 V三、实验题13.(1)一只小灯泡，标有“3V1.5w”字样．现要描绘小灯泡0～3V的伏安特性曲线．实验器材有：A.最大阻值为10Ω的滑动变阻器B.电动势为6V、内阻约为1.0Ω的电源C.量程为0.6A、内阻约为1.0Ω的电流表A lD.量程为3A、内阻约为0.1Ω的电流表A2E.量程为3V、内阻约为6kΩ的电压表V lF.量程为15V、内阻约为10kΩ的电压表V2G.开关、导线若干①电压表应选用______ ；电流表应选用______ .(将选项代号的字母填在横线上)②在该实验中，设计了如图1所示的四个电路．为了减小误差，应选取的电路是______ (将选项代号的字母填在横线上)(2)用伏安法测定一个(阻值约为230Ω)，实验室提供如下器材：电池组E电动势3V，内阻不计电流表A1量程0−10mA，内阻约为40Ω−60Ω电流表A2量程0−500μA，内阻为1kΩ滑动变阻器R1，阻值范围0−20Ω，额定电流2A电阻箱R2，阻值范围0−9999Ω，额定电流1A电键S、导线若干要求实验中应尽可能准确的测量R x的阻值，请回答下面问题：①上述器材中缺少电压表，需选一只电流表将它改装成电压表，则改装表选用的器材是______ (填写器材代号)；②在方框中画出测量R x阻值的电路图，并在图2中表明器材代号；③实验中将电阻箱R2的阻值调到4000Ω，再调节滑动变阻器R1，两表的示数如图3所示，测得待测电阻R x的阻值是______ ．14.某同学测量阻值约为25kΩ的电阻R x，现备有下列器材：A.电流表(量程100μA，内阻约为2kΩ)；B.电流表(量程500μA，内阻约为300Ω)；C.电压表(量程15V，内阻约为100kΩ)；D.电流表(量程50V，内阻约为500kΩ)；E.直流电源(20V，允许最大电流1A)；F.滑动变阻器(最大阻值1kΩ，额定功率1W)；G.电键和导线若干．(1)电流表应选______，电压表应选______.(填字母代号)(2)为保证实验顺利进行，并使测量误差尽量减小，请你在图1方框中给该同学设计出实验电路图，并用笔画线代替导线，连接图2电路．15.有一额定电压为2.8V、额定功率0.56W的小灯泡，现要用伏安法描绘这个小灯泡的伏安特性曲线。

高二物理（人教版）选修3-1单元测试卷：2.3电阻定律闭合电路欧姆定律学校:___________姓名：___________班级：___________考号：___________一、单选题1．有一段长1m 的电阻丝，电阻是10Ω，现把它均匀拉伸到长为5m ，则电阻变为（ ） A ．10Ω B ．50Ω C ．150Ω D ．250Ω 2．某用电器距离供电电源为L ，线路上的电流为I ，若要求线路上的电压降不超过U ，已知输电导线的电阻率为ρ，那么，该输电导线的横截面积最小值是( )A ．ρL UB ．2ρLI UC ．U IρLD ．2UL Iρ 3．一粗细均匀的镍铬丝，截面直径为d ，电阻为R. 把它拉制成直径为10d 的均匀细丝后，在温度不变的情况下，它的电阻变为( )A ．10000RB ．100R.C ．1000R D ．100R 4．如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是A ．电源的电动势为1.0 VB ．电源的内阻为2 ΩC ．电源的短路电流为0.5 AD ．电源的内阻为12 Ω5．（题文）在如图所示的电路中，电池的电动势为E ，内电阻为r ，R 1、R 2为两个阻值固定的电阻，当可变电阻R 的滑片向下移动时，理想电流表的示数I 和理想电压表的示数U 将 ：（ ）A ．I 变小，U 变大B ．I 变大，U 变小C．I变小，U变小D．I变大，U变大6．如图中电阻R1、R2、R3的阻值均与电池的内阻相等，则开关S接通后流过R2的电流与接通前流过R2的电流的比是()A．5∶3 B．3∶5 C．6∶5 D．5∶67．如图所示的电路中，电源电阻不能忽略，已知R1=10Ω，R2=8Ω，当开关置于位置1时，电流表读数为0.20A，则当开关置于位置2时，电流表的读数可能是( )A．0.28A B．0.25AC．0.22A D．0.19A8．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C。

高中物理 2.3 欧姆定律同步练习1 新人教版选修31【基础练习】一、选择题：1、关于电源电动势E 的下列说法中错误的是：（ ）A 、电动势E 的单位与电势、电势差的单位相同，都是伏特VB 、干电池和铅蓄电池的电动势是不同的C 、电动势E 可表示为E=q W 可知，电源内非静电力做功越多，电动势越大D 、电动势较大，表示电源内部将其它形式能将电能转化为电能的本领越大 2、欧姆定律适用于：（ ） A 、金属导电 B 、电解液导电C 、气体导电D 、任何物质导电3、对于欧姆定律的理解，下列说法中错误的是（ ）A 、由I=U/R ，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比B 、由U=IR ，对一定的导体，通过它的电流强度越大，它两端的电压也越大C 、由R=U/I ，导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比D 、对一定的导体，它两端的电压与通过它的电流强度的比值保持不变4、如果电路中某两点间的电压为零，则下列说法中正确的是（ ）A 、两点间的电阻一定为零B 、两点间电阻一定极大，两点相当于断开C 、两点间电势一定相等D 、电路中电流一定为零5、图是某导体的伏安特性曲线，由图可知（ ）A 、导体的电阻是25ΩB 、导体的电阻是0.04ΩC 、当导体两端的电压是10V 时，通过导体的电流是0.4AD 、当通过导体的电流是0.1A 时，导体两端的电压是2.5V6、两电阻R 1、R 2中的电流I 和电压U 的关系图线如图所示，可知两电阻的大小之比R 1：R 2等于（ ）A 、1；3B 、3；1C 、1：3D 、3：1二、填空题：7、电阻两端电压为6V ，其电流方向如图所示，若16s 内通过的电量为32C ，则电阻值为 Ω；16s 内有 个自由电子通过它的横截面，电子在电阻中的移动方向是由 向 ；电阻两端的电势是 端比 端高。

8、在一个电阻两端加一个12V 电压时，通过它的电流强度是240mA ，那么通过它的电流是1.8A 时，它两端的电压是 V ，这个电阻的阻值是 Ω。

3.欧姆定律(本栏目内容，在学生用书中分册装订！)1．根据欧姆定律，下列判断正确的是( )A ．导体两端的电压越大，导体的电阻越大B ．加在气体两端的电压与通过的电流的比值是一个常数C ．电流经过电阻时，沿电流方向电势要降低D ．电解液短时间内导电的U －I 图线是一条直线解析： 导体电阻与电压和电流无关，A 项错，欧姆定律不适用于气态导体，故B 项错．由欧姆定律I ＝U R得U ＝IR ，可知电流经过电阻时，电阻两端有电压，沿电流方向电势降低，故C 项正确．欧姆定律适用于电解液导电，故D 项正确．答案： CD2．根据欧姆定律，下列说法中正确的是( )A ．从关系式U ＝IR 可知，导体两端的电压U 由通过它的电流I 和它的电阻R 共同决定B ．从关系式R ＝U /I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C ．从关系式I ＝U /R 可知，导体中电流跟导体两端的电压成正比，跟导体的电阻成反比D ．从关系式R ＝U /I 可知，对一个确定的导体来说，温度不变时，所加的电压跟通过导体的电流的比值是一定值解析： 逐项分析答案： CD 3.为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U －I 图象应是( )解析： 由于小灯泡灯丝的电阻随温度的升高而增大，随着灯泡两端电压逐渐增大，灯丝温度逐渐升高，其电阻逐渐增大，则在U －I 图象中斜率应逐渐增大，故选项C 正确．答案： C4．用电器A 的电阻是用电器B 的电阻的2倍，加在A 上的电压是加在B 上的电压的一半，那么通过A 、B 的电流I A 和I B 的关系是( )A ．I A ＝2IB B ．I A ＝I BC ．I A ＝I B 2D ．I A ＝I B 4答案： D5．(2014·六安高二检测)内阻为1 200 Ω的电压表与电阻R 串联，接入内阻可忽略的电动势为6 V 的电池两端，此时电压表的读数为4.5 V ，则此电阻R 的阻值是( )A ．300 ΩB ．400 ΩC ．1 200 ΩD ．3 600 Ω答案： B 6.小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中错误的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻R ＝U 1I 2C ．对应P 点，小灯泡的电阻R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积解析： 灯泡的电阻R ＝U I，结合题图知，A 、B 正确，C 错误；小灯泡的功率P ＝UI ，所以D 正确．故选C.答案： C7．以下是“描绘小灯泡的伏安特性曲线”实验的操作步骤．A ．闭合开关，记下电压表、电流表的一组示数(U ，I )，移动滑动变阻器的滑片位置，每移动一次记下一组(U ，I )值，共测出12组左右的数据．B ．将电流表、电压表、滑动变阻器、灯泡、电源、开关正确连接成电路，电流表外接，滑动变阻器采用分压式接法，如图所示．C ．调节滑片位置，使闭合开关前滑片处于滑动变阻器的最左端．D ．按所测数据，在坐标纸上描点并将各点用直线连接起来，得出小灯泡的伏安特性曲线．(1)以上各步骤中存在错误或不足的是________．(2)将各步骤纠正后，按实验先后顺序排列起来________．解析： A 步骤中，测量不同电压下的电流值时，应先预设各组数据中的电压值或电流值，而不是随意测，随意测会使描点疏密不均匀，画图线时出现较大误差，甚至无法画出I －U 图线；C 步骤中，闭合开关前应使灯泡两端电压为零，即滑片应置于变阻器最右端；D 步骤中应将各点用平滑的曲线连接起来．答案： (1)ACD (2)BCAD8．有一灯泡上标有“6 V,0.1 A”字样，现要测绘该灯泡的伏安特性曲线，有下列器材可供选用：A ．电压表(0～5 V ，内阻2.0 kΩ)B ．电压表(0～10 V ，内阻3.0 kΩ)C ．电流表(0～0.3 A ，内阻2.0 Ω)D ．电流表(0～6 A ，内阻1.5 Ω)E ．滑动变阻器(30 Ω，2 A)F ．滑动变阻器(100 Ω，0.5 A)G ．学生电源(直流9 V)及开关、导线等(1)实验中所用的电压表应选________，电流表应选________，滑动变阻器应选________．(2)画出实验电路图，要求电压从零开始测量．解析： (1)电压表的量程应大于小灯泡的额定电压6 V ，故电压表应选B.小灯泡的额定电流是0.1 A ，故电流表应选C.由题目要求可知变阻器用分压式，故应选电阻较小的E.(2)小灯泡的电阻R ＝U I ＝6 V 0.1 A＝60 Ω，故电流表应采用外接法，滑动变阻器接成分压式，电路如图所示．答案： (1)B C E (2)9．在探究小灯泡的伏安特性实验中，所用器材有：灯泡L 、量程恰当的电流表A 和电压表V 、直流电源E 、滑动变阻器R 、 开关S 等，要求灯泡两端电压从0 V 开始变化．(1)实验中滑动变阻器应采用________接法(填“分压”或“限流”)．(2)某同学已连接如图所示的电路，在连接最后一根导线的c 端到直流电源正极之前，请指出其中仅有的2个不当之处，并说明如何改正．A ．________________________________________________________________________B ．________________________________________________________________________ 答案： (1)分压(2)A.开关S 不应闭合，应处于断开状态B ．滑动变阻器滑动触头p 位置不当，应将其置于b 端10．某同学在探究规格为“2.5 V ,0.6 W”的小灯泡伏安特性曲线实验中，该同学采用如图甲所示的电路进行测量．现备有下列器材供选用：A．量程是0～0.6 A，内阻是0.5 Ω的电流表B．量程是0～3 A，内阻是0.1 Ω的电流表C．量程是0～3 V，内阻是6 kΩ的电压表D．量程是0～15 V，内阻是30 kΩ的电压表E．阻值为0～1 kΩ，额定电流为0.5 A的滑动变阻器F．阻值为0～10 Ω，额定电流为2 A的滑动变阻器G．蓄电池(6 V内阻不计)H．开关一个，导线若干(1)为使测量结果尽量准确，电流表应选用________，电压表应选用________，滑动变阻器应选用________．(只填字母代号)(2)在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________(填“左”或“右”)端．(3)在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是________点到________点的导线没接好．(空格中请填写图甲中的数字，如“2”点到“3”点的导线)(4)该同学描绘出小灯泡的伏安特性曲线示意图如图乙所示，则小灯泡的电阻随工作电压的增大而________(填“不变”“增大”或“减小”)．解析：(1)小灯泡的额定电压为2.5 V，额定电流为0.24 A，为了减小读数误差，电流表和电压表应分别选择量程为0～0.6 A和0～3 V的，本题中滑动变阻器采用分压式接法，应选择0～10 Ω的．(2)为了保证开关S闭合前流经小灯泡的电流最小，滑片P应置于最左端．(3)电压表和电流表的示数总是调不到零，是由于电源总是对电表供电，滑动变阻器串联在了电路中，1点和5点没有接好，连成了限流式接法，这也是限流式和分压式接法的最大区别．(4)伏安特性曲线上点与坐标原点连线的斜率随着工作电压的增大而减小，所以小灯泡的电阻在不断增大．答案：(1)A C F(2)左(3)15(4)增大精美句子1、善思则能“从无字句处读书”。

河南省2019-2020学年人教版高中物理选修3-1 2.3 欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分）如图所示，闭合矩形线圈abcd与长直导线MN在同一平面内，线圈的ab、dc两边与直导线平行，直导线中通有向下均匀增大的电流，则（）A . 矩形线圈中的感应电流为顺时针方向B . 矩形线圈中的感应电流为逆时针方向C . 整个线圈所受的磁场力合力方向向左D . 整个线圈所受的磁场力合力为零2. （2分）如图所示，甲、乙所示为两种测电阻R的电路，下面说法正确的是（）A . 甲、乙都对，甲比乙的误差小B . 甲、乙都对，甲比乙的误差大C . 甲测大电阻时误差小，乙测小电阻时误差小D . 甲测小电阻时误差小，乙测大电阻时误差小3. （2分） (2017高二上·南昌期中) 如图电路中，电源内阻不可忽略，R1=10Ω，R2=8Ω，当开关S扳到位置1时，电压表示数为2.0V，当开关S扳到位置2时，电压表示数有可能是（）A . 2.2VB . 1.9VC . 1.6VD . 1.3V4. （2分）一同学将变阻器与一只“6V 8 W”的小灯泡 L 及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按如图所示的接法，当滑片P向右滑动时，灯泡将（）A . 变暗B . 变亮C . 亮度不变D . 可能烧坏5. （2分）关于电流的说法正确的是（）A . 根据I=q/t可知，I与q成正比B . 导体中有电荷运动就形成电流C . 电流强度是一个标量，其方向是没有意义的D . 电流强度的单位“安培”是国际单位制中的基本单位6. （2分）如图甲所示为某一小灯泡的U﹣I图线，现将两个这样的小灯泡并联后再与一个4Ω的定值电阻R 串联，接在内阻为1Ω、电动势为3V的电源两端，如图乙所示，则（）A . 通过每盏小灯泡的电流强度约为0.2 A，此时每盏小灯泡的电功率约为0.6 WB . 通过每盏小灯泡的电流强度约为0.3 A，此时每盏小灯泡的电功率约为0.6 WC . 通过每盏小灯泡的电流强度约为0.2 A，此时每盏小灯泡的电功率约为0.2 WD . 通过每盏小灯泡的电流强度约为0.3 A，此时每盏小灯泡的电功率约为0.4 W7. （2分） (2018高二上·山西月考) 下列说法正确的有（）①金属导体中电流越大，单位时间内流过导体横截面的自由电子数越多②电阻率表现了导体材料导电能力的强弱，与温度有关③在闭合电路中，电源电动势数值上等于路端电压与电源内部电势降落之和④多用电表在粗略测定电池内阻时，可用欧姆挡直接测量⑤多用电表测量小灯泡电压时红表笔接触点的电势比黑表笔接触点的电势低⑥欧姆指出导体的电阻与导体两端的电压成正比，与通过导体的电流成反比⑦欧姆表测电阻时每次换挡必须重新进行欧姆调零A . 3个B . 4个C . 5个D . 6个8. （3分） (2019高二上·白云期中) 如图为某电源的U I曲线，由图可知（）A . 电源电动势为2 VB . 电源内电阻为ΩC . 电源短路时电流为6 AD . 路端电压为1 V时，电路中电流为5 A9. （3分） (2017高二上·龙岩期中) 有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（）A . 电阻A的阻值大于电阻BB . 电阻A的阻值小于电阻BC . 两电阻并联时，电阻A消耗的功率较小D . 两电阻串联时，电阻A消耗的功率较小10. （3分） (2019高二上·河北月考) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确是（）A . 随着所加电压的增大，小灯泡的电阻增大B . 对应P点，小灯泡的电阻为R=C . 对应P点，小灯泡的电阻为R=D . 对应P点，小灯泡电阻为图中矩形PQOM所围的面积11. （3分）用比值法定义物理量是物理学中一种常用的方法下面四个物理量表达式中不属于比值法定义式的是（）A . 导体的电阻B . 加速度C . 电场强度D . 电容器的电容二、实验题 (共1题；共2分)12. （2分）如图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A．下列叙述正确的是（）A . 为了较准确地测定R0的值，S应接在a点，R0的真实值为50ΩB . 为了较准确地测定R0的值，S应接在a点，R0的真实值为70ΩC . 为了较准确地测定R0的值，S应接在b点，R0的真实值为50ΩD . 为了较准确地测定R0的值，S应接在b点，R0的真实值为70Ω三、解答题 (共3题；共40分)13. （15分） (2019高二上·如东月考) 如图所示，在宽为L的区域内有竖直向下的匀强磁场，磁感应强度大小为B．光滑绝缘水平面上有一边长为L、质量为m、电阻为R的单匝正方形线框abcd，ad边位于磁场左边界，线框在水平外力作用下垂直边界穿过磁场区．（1）若线框以速度v匀速进入磁场区，求此过程中b、c两端的电势差Ubc；（2）在（1）的情况下，示线框移动到完全进入磁场的过程中产生的热量Q和通过导线截面的电量q；（3）若线框由静止开始以加速度a匀加速穿过磁场，求此过程中外力F随运动时间t的变化关系．14. （10分） (2017高二上·新余期末) 如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω．若电灯恰能正常发光，求：（1）通过电动机的电流I；（2）电动机输出的机械功率．15. （15分） (2018高二上·杭锦后旗月考) 如图所示，电源电动势E＝14 V，内电阻r＝1 Ω，小灯泡标有“2 V，4 W”，电动机D的内阻r＝0.5 Ω，当变阻器的阻值R调到1 Ω时，电灯和电动机均能正常工作，求：（1）电动机两端的电压；（2）电动机输出的机械功率；（3）电路消耗的总功率．参考答案一、选择题 (共11题；共26分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、二、实验题 (共1题；共2分)12-1、三、解答题 (共3题；共40分)13-1、13-2、13-3、14-1、14-2、15-1、15-2、15-3、。

用心 爱心 专心 - 1 - 欧姆定律同步练习 1．欧姆定律不适用于 （ CD ） A．金属导电B．电解液导电C．稀薄气体导电D．气体导电 2．根据欧姆定律，下列说法正确的是（BCD ） A．从R=U/I可知，导体的电阻跟加在导体两端的电压成正比，跟导体中的电流成反比 B．从R=U/I可知，对于某一确定的导体，通过的电流越大，说明导体两端的电压越大 C．从I=U/R可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比 D．从R=U/I可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒量 4．有a、b、c、d四个电阻，它们的U—I关系如图2-3所示，则图中电阻最大的是（ A ） A．a B．b C．c D．d 3．一个标有“220V 60W“的白炽灯泡，加上的电压由零逐渐增大到220V，在此过程中，电压（U）和电流（I）的关系可用图线表示，题中给出的四个图线中，肯定不符合实际的是( ABD )

4．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电量q随时间t变化的图象如图2-5所示，此图象的斜率可表示为（ C ） A．U B．R

C．RU

D．R1 5（2009年天津卷）为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是

答案：C 【解析】灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越

A V

E R

L

S 用心 爱心 专心 - 2 -

大。C正确。 6[06北京卷. 21]某同学用图2所示电路，测绘标有“3.8 V,0.3 A”的小灯泡的灯丝电阻R

随电压U变化的图象.①除了导线和开关外，有以下一些器材可供选择: 电流表：A1（量程100 mA，内阻约2Ω）； A2（量程0.6 A，内阻约0.3Ω)； 电压表：V1(量程5 V，内阻约5kΩ )； V2（量程15 V，内阻约15Ω )； 电源：E1（电动势为1.5 V，内阻为0.2Ω）；
