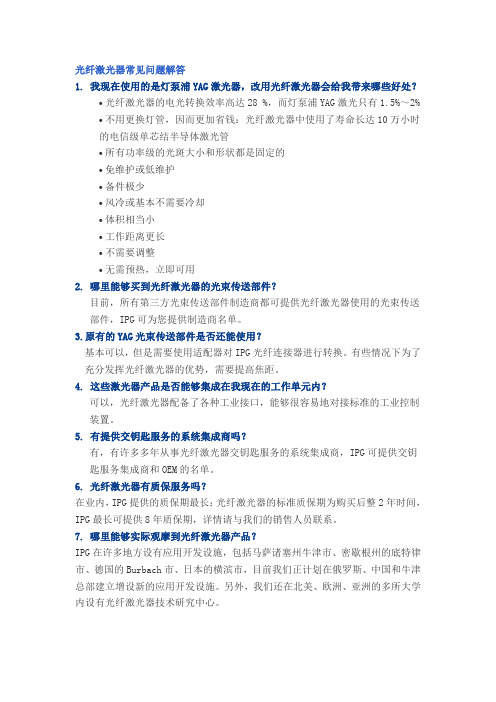

光纤激光器常见问题解答1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2%∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管∙所有功率级的光斑大小和形状都是固定的∙免维护或低维护∙备件极少∙风冷或基本不需要冷却∙体积相当小∙工作距离更长∙不需要调整∙无需预热，立即可用2. 哪里能够买到光纤激光器的光束传送部件？目前，所有第三方光束传送部件制造商都可提供光纤激光器使用的光束传送部件，IPG可为您提供制造商名单。
3.原有的YAG光束传送部件是否还能使用？基本可以，但是需要使用适配器对IPG光纤连接器进行转换。
有些情况下为了充分发挥光纤激光器的优势，需要提高焦距。
4. 这些激光器产品是否能够集成在我现在的工作单元内？可以，光纤激光器配备了各种工业接口，能够很容易地对接标准的工业控制装置。
5. 有提供交钥匙服务的系统集成商吗？有，有许多多年从事光纤激光器交钥匙服务的系统集成商，IPG可提供交钥匙服务集成商和OEM的名单。
6. 光纤激光器有质保服务吗？在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
7. 哪里能够实际观摩到光纤激光器产品？IPG在许多地方设有应用开发设施，包括马萨诸塞州牛津市、密歇根州的底特律市、德国的Burbach 市、日本的横滨市，目前我们正计划在俄罗斯、中国和牛津总部建立增设新的应用开发设施。
另外，我们还在北美、欧洲、亚洲的多所大学内设有光纤激光器技术研究中心。
8. 你们的竞争对手说你们的光纤激光器存在后向反射的问题，是真的吗？说这些话的人并不熟悉光纤激光器技术，如果传送光纤选择合适的话，我们的数千瓦功率低模光纤激光器不会发射后向反射问题。
单模激光都很少出现这种问题。

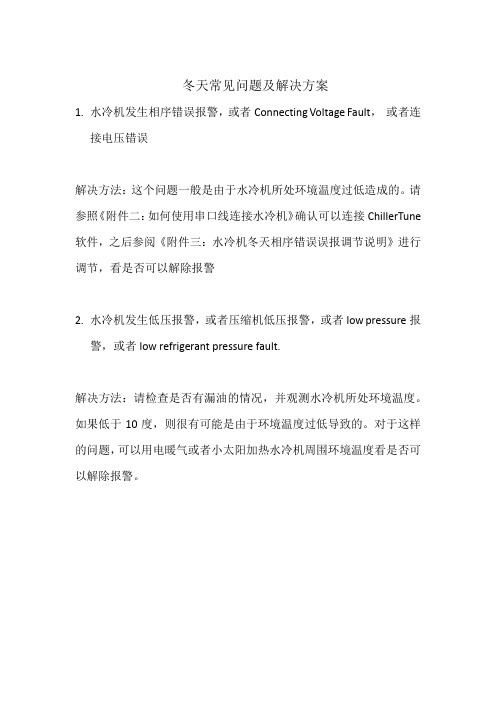

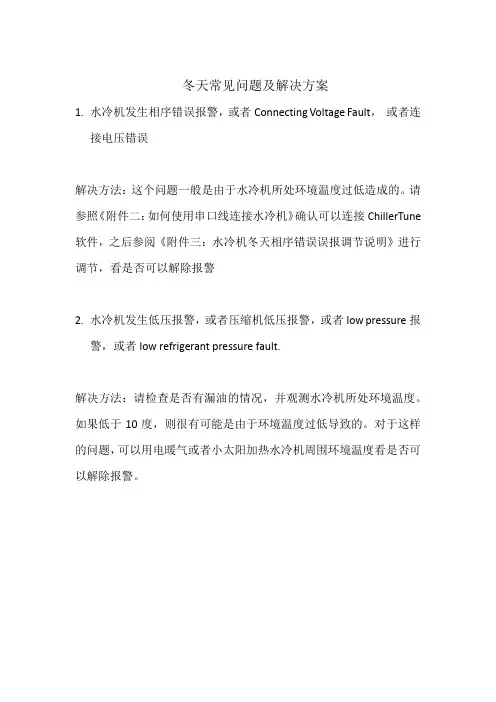

冬天常见问题及解决方案
1.水冷机发生相序错误报警，或者Connecting Voltage Fault，或者连
接电压错误
解决方法：这个问题一般是由于水冷机所处环境温度过低造成的。
请参照《附件二：如何使用串口线连接水冷机》确认可以连接ChillerTune 软件，之后参阅《附件三：水冷机冬天相序错误误报调节说明》进行调节，看是否可以解除报警
2.水冷机发生低压报警，或者压缩机低压报警，或者low pressure报
警，或者low refrigerant pressure fault.
解决方法：请检查是否有漏油的情况，并观测水冷机所处环境温度。
如果低于10度，则很有可能是由于环境温度过低导致的。
对于这样的问题，可以用电暖气或者小太阳加热水冷机周围环境温度看是否可以解除报警。
ipg 激光器工作原理
IPG（International Photonics Group）激光器的工作原理基于光
纤激光器的技术。
具体来说，IPG激光器采用了光纤放大器的
原理。
IPG激光器的工作原理涉及到以下几个关键步骤：
1. 光纤耦合：IPG激光器将激光二极管或其他激光源产生的光
通过光纤进行耦合。
光纤是一种具有较高折射率的纤维状结构，可以将光束有效地引导、捕获和传输。
2. 激光增益：经过耦合后，光在光纤中传输。
在光纤中，激发动能将光子转化为光子，并且随着光在光纤中传播，光的数量逐渐增加。
这种现象称为激光增益，通过激增益，光纤中的光强度可以显著增加。
3. 激光放大器：经过激光增益后，光信号被传递到激光放大器。
激光放大器是一种能够对激光信号进行放大的装置。
在激光放大器中，光纤通过受激辐射过程被放大，从而产生高强度的激光束。
4. 输出激光：经过放大后，激光束从激光器的输出端口被释放出来。
这个激光束可以被用于各种应用，如切割、焊接、打孔、医疗等。
总的来说，IPG激光器通过光纤的放大来增加激光信号的强度，并将其输出为高质量、高功率的激光束。
这种激光器具有高效
率、高可靠性和稳定性的特点，被广泛应用于工业和科学研究领域。

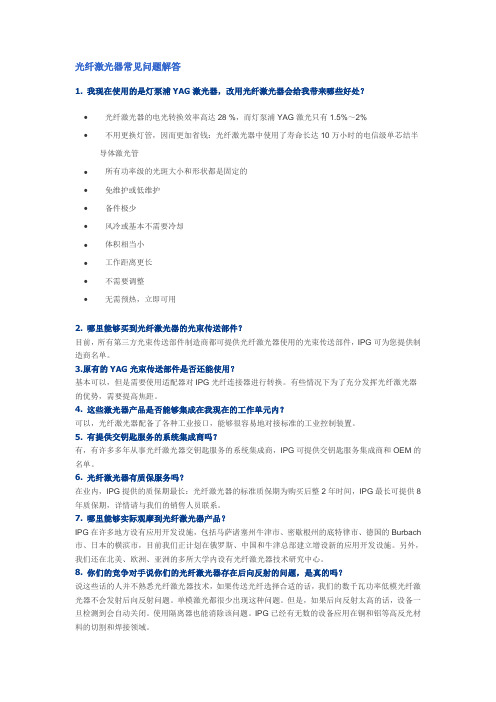

光纤激光器常见问题解答1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2% ∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管∙所有功率级的光斑大小和形状都是固定的∙免维护或低维护∙备件极少∙风冷或基本不需要冷却∙体积相当小∙工作距离更长∙不需要调整∙无需预热，立即可用2. 哪里能够买到光纤激光器的光束传送部件？目前，所有第三方光束传送部件制造商都可提供光纤激光器使用的光束传送部件，IPG可为您提供制造商名单。
3.原有的YAG光束传送部件是否还能使用？基本可以，但是需要使用适配器对IPG光纤连接器进行转换。
有些情况下为了充分发挥光纤激光器的优势，需要提高焦距。
4. 这些激光器产品是否能够集成在我现在的工作单元内？可以，光纤激光器配备了各种工业接口，能够很容易地对接标准的工业控制装置。
5. 有提供交钥匙服务的系统集成商吗？有，有许多多年从事光纤激光器交钥匙服务的系统集成商，IPG可提供交钥匙服务集成商和OEM的名单。
6. 光纤激光器有质保服务吗？在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
7. 哪里能够实际观摩到光纤激光器产品？IPG在许多地方设有应用开发设施，包括马萨诸塞州牛津市、密歇根州的底特律市、德国的Burbach市、日本的横滨市，目前我们正计划在俄罗斯、中国和牛津总部建立增设新的应用开发设施。
另外，我们还在北美、欧洲、亚洲的多所大学内设有光纤激光器技术研究中心。
8. 你们的竞争对手说你们的光纤激光器存在后向反射的问题，是真的吗？说这些话的人并不熟悉光纤激光器技术，如果传送光纤选择合适的话，我们的数千瓦功率低模光纤激光器不会发射后向反射问题。
单模激光都很少出现这种问题。

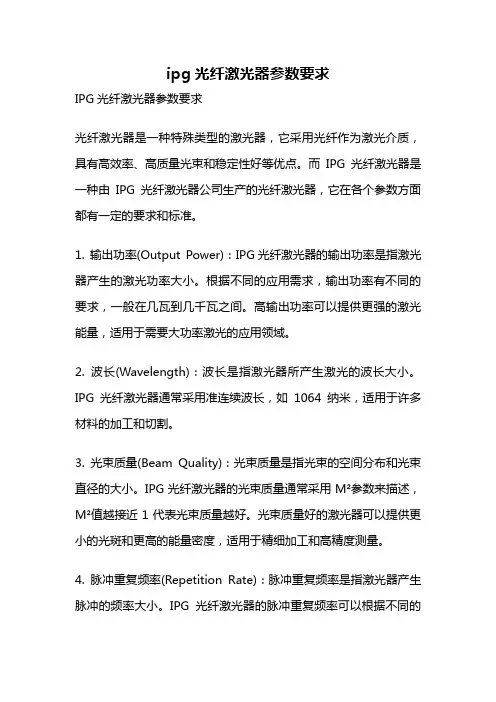

ipg光纤激光器参数要求IPG光纤激光器参数要求光纤激光器是一种特殊类型的激光器，它采用光纤作为激光介质，具有高效率、高质量光束和稳定性好等优点。
而IPG光纤激光器是一种由IPG光纤激光器公司生产的光纤激光器，它在各个参数方面都有一定的要求和标准。
1. 输出功率(Output Power)：IPG光纤激光器的输出功率是指激光器产生的激光功率大小。
根据不同的应用需求，输出功率有不同的要求，一般在几瓦到几千瓦之间。
高输出功率可以提供更强的激光能量，适用于需要大功率激光的应用领域。
2. 波长(Wavelength)：波长是指激光器所产生激光的波长大小。
IPG光纤激光器通常采用准连续波长，如1064纳米，适用于许多材料的加工和切割。
3. 光束质量(Beam Quality)：光束质量是指光束的空间分布和光束直径的大小。
IPG光纤激光器的光束质量通常采用M²参数来描述，M²值越接近1代表光束质量越好。
光束质量好的激光器可以提供更小的光斑和更高的能量密度，适用于精细加工和高精度测量。
4. 脉冲重复频率(Repetition Rate)：脉冲重复频率是指激光器产生脉冲的频率大小。
IPG光纤激光器的脉冲重复频率可以根据不同的应用需求进行调节，一般在几千赫兹到几兆赫兹之间。
高脉冲重复频率可以提高加工效率，适用于需要高速加工的应用领域。
5. 光纤长度(Fiber Length)：光纤长度是指激光器中使用的光纤的长度。
IPG光纤激光器通常采用长光纤结构，可以减少光束的损耗和衰减，提高激光器的稳定性和可靠性。
6. 温度稳定性(Temperature Stability)：温度稳定性是指激光器在不同温度下输出功率的稳定性。
IPG光纤激光器具有较好的温度稳定性，可以在一定温度范围内保持输出功率的稳定性。
7. 效率(Efficiency)：效率是指激光器将输入能量转化为输出激光能量的比例。
IPG光纤激光器具有较高的效率，可以提供更高的输出功率和更低的功耗。

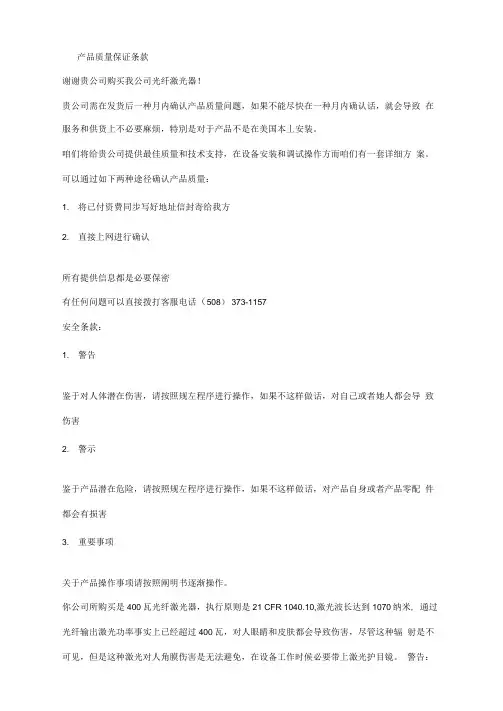

产品质量保证条款谢谢贵公司购买我公司光纤激光器！贵公司需在发货后一种月内确认产品质量问题，如果不能尽快在一种月内确认话，就会导致在服务和供货上不必要麻烦，特別是对于产品不是在美国本丄安装。
咱们将给贵公司提供最佳质量和技术支持，在设备安装和调试操作方而咱们有一套详细方案。
可以通过如下两种途径确认产品质量：1. 将已付资费同步写好地址信封寄给我方2. 直接上网进行确认所有提供信息都是必要保密有任何问题可以直接拨打客服电话（508） 373-1157安全条款：1. 警告鉴于对人体潜在伤害，请按照规左程序进行操作，如果不这样做话，对自己或者她人都会导致伤害2. 警示鉴于产品潜在危险，请按照规左程序进行操作，如果不这样做话，对产品自身或者产品零配件都会有损害3. 重要事项关于产品操作事项请按照阐明书逐渐操作。
你公司所购买是400瓦光纤激光器，执行原则是21 CFR 1040.10,激光波长达到1070纳米, 通过光纤输出激光功率事实上已经超过400瓦，对人眼睛和皮肤都会导致伤害，尽管这种辐射是不可见，但是这种激光对人角膜伤害是无法避免，在设备工作时候必要带上激光护目镜。
警告：在设备工作中请依照波长范畴选取适当护目镜，请仔细阅读产品上安全标签，产品输出功率和波长范畴。
有诸多供应商为咱们提供原材料和零配件。
如果设备通过重新安装或者改进话, 由终端客户负全责。
在设备调试，操作过程当中如果不按照规定程序运营，就会导致一立危害在设备运营过程中，不要随意触动光纤激光器任何部件。
例如光纤准直器。
在接近激光位程会从不同角度发散出激光，这些激光会从不同镜面物体反射，反射激光强度都会对人眼睛和皮肤导致一立伤害。
激光对人皮肤，服装都会导致很大伤害，激光可以引燃例如酒精，汽油之类溶剂，激光可以进行切割和焊接，在安装和使用设备时候请谨慎使用某些易燃材料和气体。
请注意有关零配件，例如说照相机，光电倍增管，光电二极管，疑露在外而都容易受到损坏。
IPG光纤激光器维护手册Page 1 of 9Form: 44511 Maintenance routineEnglish Revision: 02Ytterbium Fiber LaserMaintenance routineEnglish1. Usage of this guideThis document provides you an overview about the requested maintenance and service of the Laser system at customer side.Please read the following instructions carefully and handle also to keep the laser and its components in immaculate conditions.2. Maintenance tasks once a weekChecking water level (DI-Water- and Tapwater level-Indication)Estimatedwork time15 minutes including water refillingTime interval Once a weekDescription Please check the water level (see the seperate waterlevel-indications) of the DI-Water- and Tapwater-Tank at chiller side.If it is necessary please refill water.For cooling external optics use DI-water only.Checking air filter at chiller sideEstimated work time 5 minutes visual control30 minutes for filter exchangeTime interval Once a weekDescription Please check the status and the level of pollution of the air fil-ters at chiller side. A high degree of pollution reduces the airflowrate and also the cooling efficiency of the chiller.Take care that the cooling rib area of the chiller are completelycovered by the new filter plane.3. Maintenance tasks by the quarterChecking water qualitiy15 minutesEstimatedwork timeTime interval quarterlyDescription Please check the water quality of both cooling circuits (DI- andTab water).If you observe any sediments (e.g. algas) in the water tankthen deflate the tanks and the water pipes by the provided wa-ter output nozzles. If it is necessary please clean up the tanks and the relevant water pipes. In case of a complete water ex- change please also clean up the water input filter at laser side.In consultation with IPG Laser GmbH you are able to add addi-tives only into tab water to prevent algal formation.At DI-water no algal formation should be observed becauseofthe low water conductance at DI-water-circuit.DO NOT ADD ANY ADDITIVES INTO DI-WATER-TANK.Refill the Tab water-/DI-Water tank up to the maximum level.Dirt and dust on laser and external optic cabinets15 minutes visual controlEstimatedwork timeTime interval QuarterlyDescription The laser and the external optic cabinets were constructed asdustfree devices. If you observe any dust or dirt on it please check the function of the cabinets ventilation and their airfilters.Missed or misapllied airfilters need to be replaced or repaired. IIf it is required please remove any dirt or dust by using of a damply and not wetly cleanly tissue.4. Maintenance tasks once a yearWater exchange30 minutesEstimatedwork timeTime interval Once a yearDescription First switch off the chiller completely. Then deflate the tanksand the water pipes by the provided water output nozzles. If itis necessary please clean up also the tanks and the relevant water pipes.Finally refill the Tab water-/DI-Water tank up to the maximum level.Water filter exchange30 minutesEstimatedwork timeTime interval Once a yearDescription The water filter needs to be checked or to be exchanged (if it isrequired) to ensure an optimize water flow through all coolingcircuits and an optimize functionality of the complete laser.You can absolve this check while exchanging the water annu- ally.Power-MeasurementEstimated60 minutes per optical channelwork timeTime interval Once a yearDescription The Laser power should be checked by using of an adequateLaser power measurement device if it is available.In all other cases please contact IPG Laser GmbH first.Measurement of the Laser Beam-Parameter-Product (BPP)60 minutes per optical channelEstimatedwork timeTime interval Once a yearDescription The Laser Beam-parameter-product (BPP) should be checked by using of an adequate measurement device if it isavailable.In all other cases please contact IPG Laser GmbH first.FFBD-SignalEstimated work time 10 minutesTime interval Once a yearDescription The FFBD-Signal is an indication-value (quality) of theincoupled Laser power into the process fiber. This sig-nal is showned at LaserNet-Controlsoftware (Beamswitch/Beam coupler). If you are observing a increas-ing value at a constant laser power then check theBeam switch / Beam coupler. Furthermore please con-tact IPG Laser GmbH directly for further analyzing in-structions.You can absolve this control while measuring theLaser power annually.5. If requiredDI-Water-conductance > 15 μS30 minutesEstimatedwork timeTime interval If it is requiredDescription If the DI-Water-conductance increases a value of over 25 μS(indicates a chiller warning at LaserNet Software) please checkif the valve for the DI-Water-Cartridge is already opened. If thevalve is already opened the DI-Water-Cartridge needs to be exchanged.Spare DI-Water-Cartridges are offered by IPG Laser GmbH.DI-Water-conductance > 25 μSEstimated30 minuteswork timeTime interval If it is requiredDescription If the DI-Water-conductance increases a value of over 25 μS(indicates a chiller warning at LaserNet Software) please checkif the valve for the DI-Water-Cartridge is already opened. If thevalve is already opened the DI-Water-Cartridge needs to be exchanged.There is no laser operation possible if the DI-Water-conductance reaches a value of more than 25 μS.Spare DI-Water-Cartridges are offered by IPG Laser GmbH.6. In the event of damagewaterleakages30 minutesEstimatedwork timeTime interval In the event of damageDescription Check the location of the water leakage. Water leakages couldbe observed at water pipe-clamps or at screw connections.In case of an internal water-leakage at laser side please con- tact IPG Laser GmbH directly.Exchange of the water flow-monitor30 minutes, Installation and functionally testEstimatedwork timeTime interval In the event of damageDescription The exchange of a water flow-monitor is reserved for trainedstaff of IPG Laser GmbH only.Exchange of the water leakage Sensor30 minutes per optical channelEstimatedwork timeTime interval In the event of damageDescription The exchange of a water flow-monitor is reserved for trainedstaff of IPG Laser GmbH only.Exchange of the process fiberEstimated60 minuteswork timeTime interval In the event of damageDescription Laser operation cannot continue while using of a damagedprocess fiber. In this case please contact your distributor first about the damaged fiber. The exchange of a process fiber is reserved for trained staff of IPG Laser GmbH only.Exchange of Laser moduleEstimated3 hourswork timeTime interval In the event of damageDescription In this case please contact your distributor firstabout the dam-aged module. Please note also the serial number of the dam-aged module. Furthermore it is necessary to send the logFiles(LaserNet-Software) to your distributor and to IPG LaserGmbH.The exchange of a laser module is reserved for trained staff ofIPG Laser GmbH only.Exchange of the feeding fiberEstimated4 hourswork timeTime interval In the event of damageDescription In this case please contact your distributor first about the dam-aged fiber. Please note also the serial number of the damagedfiber. Furthermore it is necessary to send the log-Files (Laser- Net-Software) to your distributor and to IPG Laser GmbH.The exchange of a feeding fiber is reserved for trained staff ofIPG Laser GmbH only.。
20160727IPG光纤激光器内部培训资料激光技术是现代科学和工程领域中重要的应用技术之一，它在材料处理、医疗、通信等领域发挥着重要作用。
IPG光纤激光器是当前应用广泛的一种激光器类型。
为了提高员工对于IPG光纤激光器的认识和操作能力，特编写此内部培训资料，深入介绍IPG光纤激光器的原理、构造、应用等方面的知识。
1. IPG光纤激光器概述IPG光纤激光器是一种基于光纤技术的激光器设备，具有高效、稳定、可靠等优点。
它由光纤增益介质、泵浦光源、光纤耦合器等组成，可以用于切割、焊接、打标等多种应用场合。
2. IPG光纤激光器的工作原理IPG光纤激光器是利用光纤内的光放大效应来实现激光的产生。
通过将光纤增益介质中的激光能量通过泵浦光源输入光纤中，利用等离子体共振效应实现光的放大，最终形成高质量、高功率的激光束。
3. IPG光纤激光器的主要特点IPG光纤激光器具有许多独特的特点，如高光束质量、高能量转换效率、稳定的输出功率等。
此外，它还具有自我保护功能、可调谐波长等特点，非常适合各种工业和科研应用。
4. IPG光纤激光器的应用领域IPG光纤激光器被广泛应用于材料加工、医疗、通信等领域。
以材料加工为例，IPG光纤激光器在金属切割、焊接、打标等方面有着重要的应用且取得了良好的效果。
5. IPG光纤激光器的操作与维护在使用IPG光纤激光器时，需要注意操作规范，包括正确接入电源、使用适当的冷却系统、合理设置激光参数等。
另外，定期进行设备维护和保养，如清洁光纤、检查泵浦光源等。
6. IPG光纤激光器的未来发展趋势随着科学技术的不断进步，IPG光纤激光器在未来将会有更广泛的应用。
未来发展趋势包括技术的不断创新改进、设备性能的进一步提升以及应用领域的扩展等。
通过本内部培训资料，我们对IPG光纤激光器的原理、构造、应用等方面的知识有了更深入的了解。
希望员工能够通过学习，提高对IPG光纤激光器的认知和操作技能，为公司在激光技术领域的发展做出更大的贡献。
IPG官方问题解答
光纤激光器常见问题解答
1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？
∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2%
∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管
∙所有功率级的光斑大小和形状都是固定的
∙免维护或低维护
∙备件极少
∙风冷或基本不需要冷却
∙体积相当小
∙工作距离更长
∙不需要调整
∙无需预热，立即可用
2. 光纤激光器有质保服务吗？
在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
3. 你们的竞争对手说你们的光纤激光器存在后向反射的问题，是真的吗？
说这些话的人并不熟悉光纤激光器技术，如果传送光纤选择合适的话，我们的数千瓦功率低模光纤激光器不会发射后向反射问题。
单模激光都很少出现这种问题。
但是，如果后向反射太高的话，设备一旦检测到会自动关闭。
使用隔离器也能消除该问题。
IPG已经有无数的设备应用在铜和铝等高反光材料的切割和焊接领域。
4. 如何确定光斑大小？
方法非常简单，对于光纤激光器而言，这是一个光纤输出在工件上成像的过程。
光斑大小等于光纤直径乘以准直器的放大率和最终聚焦透镜直径。
例如，如果光纤直径等于50μm，准直器的焦距等于60 ，最终聚焦透镜的焦距等于300mm，则最终光斑尺寸等于SS= 50x 300/60= 250微米。
光纤直径、准直器、最终聚焦透镜可根据光斑大小要求进行调整。
光斑大小不随额定功率的5% ～105%动态范围发生变化，对于单模激光器，在使用低阶模激光遮蔽装置时，光斑大小为高斯光束光斑。
5. IPG最近为什么又推出了CO2激光器？
IPG最近推出了第一代CO2气体激光器，输出功率1 ～3 kW，光谱范围10.6μm。
这款新的IPG CO2激光器的专利权属于IPG，与现在市面上传统的CO2 激光器相比效率更高、体积更小，非常适合处理非金属材料。
虽然光纤激光器在金属焊接、熔覆、烧结和钎焊等众多领域内正在逐步取代包括CO2激光器在内的传统激光器，但是像聚合物和有机材料等非金属材料使用10.6μm光谱范围的CO2气体激光器处理效果会更好。
另外，无数的客户都表达了以更加现代的产品取代自己传统CO2激光器的兴趣。
IPG希望随着这款经过改进的CO2激光器的推出能够满足这些客户的需要。
6. 为什么光纤激光器比固态和气体激光器效率更高？
答案很简单――在设计上，光纤激光器产生的热量更少，对所产生热量的管理更为有效。
掺镱半导体泵浦光纤激光器（泵浦波长980 nm）比掺钕YAG二极管泵浦激光器（泵浦波长808 nm）的量子亏损（即泵浦能量和发生能量之差）低。
另外，光纤激光器的光光转换效率通常为70-80%，而泵浦YAG仅约为4%，半导体泵浦YAG和盘形激光器约为40%。
由于激光始终被包含在光纤内，因而激光腔内不会存在其它导致激光损失的因素。
7. 如果我改用光纤激光器会节省多少成本？
用户如果在生产中采用光纤激光器会节约相当大的成本，具体节约多少取决于用户的当前工艺、材料、生产环境、电气和劳动力成本。
节约主要体现在以下方面:
a. 电光转换效率更高：现有传统激光器技术的效率与光纤激光器是无法相比的。
类型电光转换效率。
