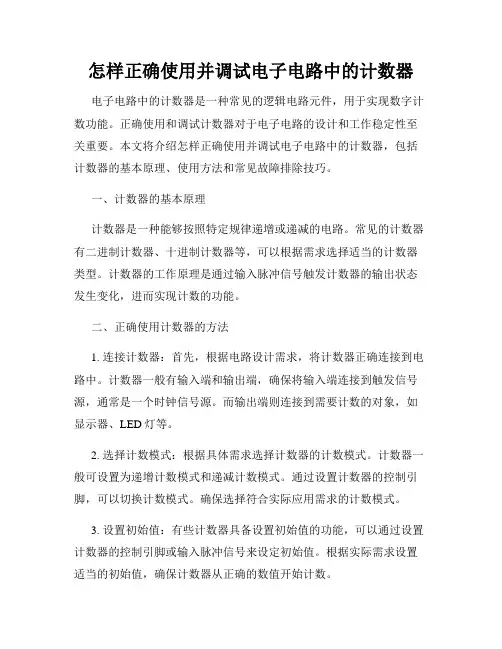

怎样正确使用并调试电子电路中的计数器电子电路中的计数器是一种常见的逻辑电路元件,用于实现数字计数功能。
正确使用和调试计数器对于电子电路的设计和工作稳定性至关重要。
本文将介绍怎样正确使用并调试电子电路中的计数器,包括计数器的基本原理、使用方法和常见故障排除技巧。
一、计数器的基本原理计数器是一种能够按照特定规律递增或递减的电路。
常见的计数器有二进制计数器、十进制计数器等,可以根据需求选择适当的计数器类型。
计数器的工作原理是通过输入脉冲信号触发计数器的输出状态发生变化,进而实现计数的功能。
二、正确使用计数器的方法1. 连接计数器:首先,根据电路设计需求,将计数器正确连接到电路中。
计数器一般有输入端和输出端,确保将输入端连接到触发信号源,通常是一个时钟信号源。
而输出端则连接到需要计数的对象,如显示器、LED灯等。
2. 选择计数模式:根据具体需求选择计数器的计数模式。
计数器一般可设置为递增计数模式和递减计数模式。
通过设置计数器的控制引脚,可以切换计数模式。
确保选择符合实际应用需求的计数模式。
3. 设置初始值:有些计数器具备设置初始值的功能,可以通过设置计数器的控制引脚或输入脉冲信号来设定初始值。
根据实际需求设置适当的初始值,确保计数器从正确的数值开始计数。
4. 观察计数器输出:在计数器正常工作后,通过观察计数器的输出信号来验证计数器是否按照预期进行计数。
如果输出信号有误,可能是由于电路连接错误、计数模式选择错误等原因引起的,需要进行进一步的调试。
三、调试电子电路中的计数器常见故障排除技巧1. 检查电路连接:首先,检查计数器的输入和输出端的连接情况,确保连接正确,没有松动或错误连接的地方。
2. 检查时钟信号:如果计数器没有正常计数,可能是由于时钟信号异常导致的。
检查时钟信号源,确保时钟信号的频率和幅值符合计数器的工作要求。
3. 复位计数器:有些计数器具备复位功能,可以通过控制引脚将计数器复位到初始值。
如果计数器工作异常,在排除其他因素后可以尝试复位计数器,以恢复正常工作。
数字电路计数器设计数字电路计数器是计算机中常见的一个重要模块,用于计数、记步等应用场景。
本文将介绍数字电路计数器的设计方法,包括基本设计原理、电路结构以及应用案例等内容。
一、基本设计原理数字电路计数器是一种组合逻辑电路,可以将输入的脉冲信号进行计数,并输出对应的计数结果。
常见的计数器有二进制计数器和十进制计数器等。
1. 二进制计数器二进制计数器是一种常见的计数器,在数字系统中使用较为广泛。
它的组成由多个触发器构成,触发器按照特定的顺序连接,形成计数器的环形结构。
当触发器接收到来自时钟信号的脉冲时,计数器的数值就会加1,然后继续传递给下一个触发器。
当计数器的数值达到最大值时,再次接收到时钟信号后,计数器将复位为初始值。
2. 十进制计数器十进制计数器是一种特殊的计数器,用于十进制数字的计数。
它的设计原理与二进制计数器相似,但是在输出端需要进行十进制的译码,将计数结果转换为相应的十进制数字。
二、电路结构设计根据数字电路计数器的设计原理,我们可以构建一个简单的四位二进制计数器的电路结构,具体如下:1. 触发器触发器是计数器的基本单元,用于存储和传递计数值。
我们选择JK触发器作为计数器的触发器单元,因为JK触发器具有较好的特性,可以实现较好的计数功能。
2. 时钟信号时钟信号是触发器计数的时序基准,常用的时钟信号有正脉冲和负脉冲信号。
我们可以通过外部引入时钟源,使计数器在每个时钟信号的作用下进行计数。
3. 译码器译码器用于将计数器的计数结果转换为相应的输出信号。
在二进制计数器中,我们可以通过数值比较器进行译码,将每个计数值与预设的门限值进行比较,并输出对应的结果。
三、应用案例数字电路计数器在很多实际应用场景中都有广泛的应用。
以下是其中的一个应用案例:假设有一个灯光控制系统,系统中有8盏灯,可以通过按键进行控制。
要求按下按键时,灯光依次进行倒计时,最后一盏灯亮起后,再按下按键时,灯光依次恢复原来的状态。
该应用可以使用四位二进制计数器进行实现。
计数器的基本功能计数器是一种常用的数字电路,它能够对输入的脉冲信号进行计数,并将计数结果输出。
在数字电路中,计数器是非常重要的组成部分,它可以应用于各种场合,如频率测量、定时、编码、解码等。
一、计数器的基本概念计数器是一种数字电路,它可以对输入的脉冲信号进行计数,并将计数结果输出。
在数字电路中,计数器通常由触发器、门电路和逻辑运算电路等组成。
二、计数器的工作原理1.触发器触发器是计数器中最基本的元件之一。
它能够存储一个二进制位的值,并且可以根据时钟信号进行状态转换。
在计数器中,通常使用D触发器或JK触发器。
2.门电路门电路是指与门、或门、非门等逻辑门组成的电路。
在计数器中,门电路主要用于控制输入脉冲信号和时钟信号。
3.逻辑运算电路逻辑运算电路主要用于实现复杂的逻辑运算功能。
在计数器中,常见的逻辑运算包括加法和减法运算。
三、计数器类型1.同步计数器同步计数器是指所有触发器在同一时钟信号的作用下进行状态转换。
这种计数器具有较高的稳定性和精度,但需要使用更多的触发器。
2.异步计数器异步计数器是指不同触发器在不同时钟信号的作用下进行状态转换。
这种计数器具有较低的稳定性和精度,但可以使用较少的触发器。
3.可逆计数器可逆计数器是指可以实现正向和反向计数的计数器。
这种计数器通常采用JK触发器实现。
四、计数器应用1.频率测量在电子工程中,频率是一个非常重要的参数。
通过使用计数器,可以测量输入信号的频率,并将其转化为数字形式输出。
2.定时在数字系统中,定时是非常重要的功能之一。
通过使用计数器,可以实现各种复杂的定时功能。
3.编码和解码在数字系统中,编码和解码是非常重要的功能之一。
通过使用计数器,可以实现各种复杂的编码和解码功能。
五、总结综上所述,计数器是数字电路中非常重要且广泛应用的组成部分。
它能够对输入脉冲信号进行计数,并将计数结果输出。
在数字系统中,计数器具有非常重要的作用,如频率测量、定时、编码和解码等。
因此,学习和掌握计数器的基本原理和应用是非常有必要的。
电路中的计数器有哪些类型计数器是数字电路中常见的一种电子元件,用于在系统中记录和显示特定数量的信号脉冲。
根据其结构和工作原理的不同,电路中的计数器可以分为以下几种类型:1. 同步计数器(Synchronous Counter)同步计数器是一种使用时钟信号(通常为输入信号的一个或多个信号脉冲)进行同步计数的计数器。
它使用触发器(如D触发器或JK触发器)来存储计数值,并通过时钟信号的边沿触发进行更新。
同步计数器能够在给定的时钟频率下精确计算脉冲数量,能够实现较大的计数范围,但对于多位计数器,需要较多的触发器和较复杂的电路设计。
2. 异步计数器(Asynchronous Counter)异步计数器也称为Ripple Counter,它是一种使用触发器级联连接的计数器。
在异步计数器中,每个触发器的时钟输入都是前一级触发器的输出。
当低位触发器计数溢出时,会触发高位触发器进行计数。
异步计数器的电路结构简单,但对于多位计数器,存在计数误差和计数速度较慢的问题。
3. 分频计数器(Divide-by-N Counter)分频计数器是一种以较低的频率生成特定输出频率的计数器。
它通过将输入信号的频率进行除法操作,从而产生较低频率的输出脉冲。
常见的分频计数器是二进制计数器,根据需要进行2、4、8等倍频操作。
分频计数器在数字时钟、频率测量和通信系统等领域得到广泛应用。
4. 二进制加法计数器(Binary Adder Counter)二进制加法计数器是一种能够实现加法和计数功能的计数器。
它通过使用异或门和与门等逻辑门实现了二进制的加法运算,并能进行递增或递减计数。
二进制加法计数器通常用于数字系统的计数和计算功能。
5. 向上计数器和向下计数器向上计数器递增计数值,并在达到最大计数值时重新开始计数。
向下计数器递减计数值,并在达到最小计数值时重新开始计数。
这两种计数器可以基于同步或异步计数器来实现,用于特定的应用场景中。
总结:电路中的计数器根据结构和工作原理的不同,可以分为同步计数器、异步计数器、分频计数器、二进制加法计数器以及向上和向下计数器等不同类型。
数字电路中的计数器和移位器在数字电路的设计中,计数器和移位器被广泛应用。
计数器通常用于计算器中,而移位器常用于串行通信和数字信号处理中。
此篇文章将介绍它们的工作原理及示例。
计数器计数器通常包含一个时钟输入,一个或多个输出和一个异步或同步复位输入。
当复位输入为高电平时,计数器的输出将归零。
计数器可以是“递增”或“递减”的,递增计数器会在每个时钟周期中将输出加一,而递减计数器则会将输出减一。
递增计数器通常用于计数操作,而递减计数器通常用于周期性任务。
计数器有许多种类型,包括二进制计数器、十进制计数器和分频器。
二进制计数器是最常见的类型之一,它通常包含一个二进制值,可以从 0 (0000) 到 1111 等值。
十进制计数器通常用于显示器,每个输出代表一个十进制位。
分频器是一种自动减频器,可以将时钟频率分频为较低的频率,以便设计更简单的电路。
以下是一个四位二进制计数器的示例,它显示了最常见的计数器电路图:移位器移位器是一种数字电路,可以将输入的比特串移位一定数量的位置,通常用于数据序列的处理。
移位器可以是“移位寄存器”或“移位暂存器”,具体取决于是否有一个存储器元件来存储输入序列。
在移位寄存器中,每个比特在存储器元件中都会存储一段时间,而在移位暂存器中则不会。
移位器通常包含一个串行输入、一个串行输出和一个移位控制输入。
移位控制输入通常是一个双稳态触发器,它与时钟信号相结合,控制序列的移位方向和距离。
在递进移位中,位在左侧的比特会被移到右侧,而在回退移位中,位在右侧的比特会被移到左侧。
以下是一个移位器的电路图示例,它能够将输入序列每次移位一个比特,以实现数据传输:结论计数器和移位器都在数字电路中发挥着重要的作用。
计数器可以用于许多计数操作,如分频器,而移位器则经常用于数据序列的处理。
此篇文章简要介绍了它们的工作原理及示例。
虽然它们可能在数字电路的应用中是用于特定任务,但它们具有广泛的实际应用,如电子学、通信和计算机科学。
数字电路中的计数器和移位寄存器在数字电路中,计数器和移位寄存器是两个常用的元件,用于实现不同的功能。
计数器可以用于计算输入信号的频率、计数场合和控制电路等。
移位寄存器则用于数据的移位和存储。
本文将详细介绍计数器和移位寄存器的原理、应用以及设计注意事项。
一、计数器计数器是一种重要的数字电路元件,广泛应用于各种电子设备中。
计数器按照工作原理的不同,可以分为同步计数器和异步计数器。
1. 同步计数器同步计数器是一种在时钟信号的控制下进行计数的计数器。
它使用时钟信号来同步所有的触发器,保证在时钟边沿进行计数操作。
同步计数器的输入信号可以是来自外部的信号,也可以是内部产生的。
同步计数器通常由触发器级联构成,每一个触发器代表计数器中的一个位。
当所有的触发器都到达最大计数值时,计数器就会归零重新开始计数。
2. 异步计数器异步计数器是一种不需要时钟信号进行计数的计数器。
它的计数操作是以输入信号的变化边沿触发的。
异步计数器通常由触发器和门电路组成,输入信号的变化会通过门电路产生控制信号,触发器根据控制信号进行计数操作。
异步计数器在工作时需要特别注意输入信号的稳定性和时序关系,以确保计数的准确性。
二、移位寄存器移位寄存器是一种可以实现数据的移位和存储的元件。
移位寄存器可以分为串行移位寄存器和并行移位寄存器两种。
1. 串行移位寄存器串行移位寄存器是一种将数据逐位进行移位操作的寄存器。
它可以将输入数据从一个端口输入,并从另一个端口输出。
串行移位寄存器通常由触发器和移位电路组成,触发器用于存储数据,移位电路用于实现数据的移位操作。
串行移位寄存器的移位操作可以是向左移位或向右移位。
2. 并行移位寄存器并行移位寄存器是一种同时对多个数据位进行移位操作的寄存器。
它可以将输入数据从一个端口输入,并从另一个端口输出。
并行移位寄存器通常由多个触发器构成,每个触发器用于存储一个数据位。
通过控制信号,可以将输入数据同时存储到各个触发器中,并且可以同时从各个触发器中读取数据。
数电实验五:计数器的功能验证1. 实验目的本实验旨在通过验证计数器的功能,加深对计数器原理的理解,让学生能够掌握计数器的使用方法和工作原理。
2. 实验器材•数字逻辑实验箱•计数器芯片•电压源•示波器•逻辑分析仪3. 实验原理计数器是一种常用的数字电路,能够实现计数功能。
常见的计数器有二进制计数器、十进制计数器等。
计数器可以用来进行时序控制、频率分频等应用。
4. 实验步骤4.1 连接电路首先将计数器芯片插入实验箱中的插槽,注意芯片的引脚方向要正确。
接下来按照以下步骤连接电路:1.将电压源的正极与实验箱的正电源线连接,将电压源的负极与实验箱的地线连接。
2.将计数器芯片的Vcc引脚连接到电压源的正极,将GND引脚连接到电压源的负极。
3.将计数器芯片的输入引脚与任意输入信号源连接,可以使用示波器或逻辑分析仪提供输入信号。
4.将计数器芯片的输出引脚与外部观察装置(示波器、数码管等)连接,以观察计数器的输出情况。
4.2 功能验证启动电路后,根据以下步骤验证计数器的功能:1.观察计数器的输出情况,注意是否按照预期进行计数。
2.调节输入信号源的频率,观察计数器的计数速度。
3.尝试改变计数器的工作模式(比如二进制计数、十进制计数等),观察输出结果的变化。
4.使用逻辑分析仪对计数器进行分析,验证计数器的工作原理。
5. 实验结果与分析通过观察实验中计数器的输出情况,我们可以得出以下结论:1.计数器能够按照预期的规律进行计数,对输入信号的边沿敏感。
2.计数器的计数速度与输入信号的频率有关,频率较高时计数速度较快,频率较低时计数速度较慢。
3.改变计数器的工作模式会导致输出结果的变化,不同的工作模式对计数器的计数规律有不同的要求。
6. 实验总结本次实验主要验证了计数器的功能,加深了对计数器的认识。
通过实验,我们学到了以下知识:1.计数器是一种常用的数字电路,能够实现计数功能。
2.计数器的输入信号可以是时钟信号或其他外部触发信号。
实验八计数器一、实验目的1.熟悉由集成触发器构成的计数器电路及其工作原理。
2.熟悉掌握常用中规模集成电路计数器及其应用方法。
二、实验原理和电路所谓计数,就是统计脉冲的个数,计数器就是实现“计数”操作的时序逻辑电路。
计数器的应用十分广泛,不仅用来计数,也可用作分频、定时等。
计数器种类繁多。
根据计数体制的不同,计数器可分成二进制(即2”进制)计数器和非二进制计数器两大类。
在非二进制计数器中,最常用的是十进制计数器,其它的一般称为任意进制计数器。
根据计数器的增减趋势不同,计数器可分为加法计数器—随着计数脉冲的输入而递增计数的;减法计数器—随着计数脉冲的输入而递减的;可逆计数器—既可递增,也可递减的。
根据计数脉冲引入方式不同,计数器又可分为同步计数器—计数脉冲直接加到所有触发器的时钟脉冲(CP)输入端;异步计数器—计数脉冲不是直接加到所有触发器的时钟脉冲(CP)输入端。
1.异步二进制加法计数器异步二进制加法计数器是比较简单的。
图是由4个JK(选用双JK74LS112)触发器构成的4位二进制(十六进制)异步加法计数器,图和(c)分别为其状态图和波形图。
对于所得状态图和波形图可以这样理解:触发器FF O(最低位)在每个计数沿(CP)的下降沿(1 → 0)翻转,触发器FF1的CP端接FF0的Q0端,因而当FF O(Q O)由1→ 0时,FF1翻转。
类似地,当FF1(Q1)由1→0时,FF2翻转,FF2(Q2)由1→0时,FF3翻转。
4位二进制异步加法计数器从起始态0000到1111共十六个状态,因此,它是十六进制加法计数器,也称模16加法计数器(模M=16)。
从波形图可看到,Q0 的周期是CP周期的二倍;Q1 是Q0的二倍,CP的四倍;Q2是Q1 的二倍,Q0的四倍,CP的八倍;Q3是Q2的二倍,Q1的四倍,Q0的八倍,CP的十六倍。
所以Q0 、Q1、Q2、Q3分别实现了二、四、八、十六分频,这就是计数器的分频作用。
计数器原理图计数器是数字电路中常用的一种逻辑电路,用于对输入脉冲进行计数。
计数器广泛应用于各种数字系统中,如计数器、频率分割器、时序控制等。
本文将介绍计数器的原理图及其工作原理。
计数器的原理图通常由触发器、门电路和时钟信号组成。
触发器是计数器的核心部件,它能够存储和传输信息。
门电路用于控制触发器的工作状态,而时钟信号则用于同步触发器的工作。
通过这些部件的组合,计数器能够实现对输入脉冲的计数。
在计数器的原理图中,常见的触发器包括RS触发器、D触发器、JK触发器和T触发器。
这些触发器都具有不同的特性和适用场景,可以根据具体的需求选择合适的触发器类型。
门电路通常由与门、或门、非门等组成,用于控制触发器的输入和输出。
时钟信号则用于同步各个触发器的工作,确保计数器能够按照预期的方式进行计数。
计数器的工作原理是通过触发器的状态变化来实现对输入脉冲的计数。
当输入脉冲到达时,触发器的状态会发生变化,从而实现对计数器的加一操作。
不同类型的计数器具有不同的计数方式,如二进制计数、BCD码计数等。
通过合理的设计和组合,计数器能够实现对输入脉冲的精确计数。
除了基本的计数器原理图外,还有一些特殊类型的计数器,如同步计数器、异步计数器、可逆计数器等。
这些计数器在特定的应用场景中具有特殊的优势,能够满足更复杂的计数需求。
总的来说,计数器是数字电路中非常重要的一种逻辑电路,它能够实现对输入脉冲的精确计数。
通过合理的设计和组合,计数器能够适应不同的应用场景,满足各种计数需求。
希望本文介绍的计数器原理图及其工作原理能够帮助读者更好地理解和应用计数器。
电路中的计数器和触发器计数器和触发器是电路中常用的数字逻辑元件,它们在电子设备和计算机系统中扮演着重要的角色。
本文将重点介绍计数器和触发器的基本原理、工作方式以及应用领域。
一、计数器计数器是一种能够在一定条件下实现自动计数的电子元件。
它能够按照一定规律进行数字计数,并在达到预设值时产生相应的输出信号。
常见的计数器有二进制计数器、十进制计数器等。
1. 二进制计数器二进制计数器是最基本的计数器之一。
它使用二进制数字表示计数值,每次计数递增或递减1。
例如,一个4位二进制计数器可以从0000计数到1111,在达到1111后重新回到0000。
二进制计数器通常由触发器构成,触发器在计数信号的驱动下进行状态变化。
2. 十进制计数器十进制计数器是按照十进制数字进行计数的计数器。
它通常由多个二进制计数器组合而成,每个二进制计数器负责计数一个十进制位。
例如,一个4位十进制计数器可以从0000计数到9999,在达到9999后重新回到0000。
3. 同步计数器和异步计数器计数器可以分为同步计数器和异步计数器。
同步计数器的各个触发器按照统一的时钟信号进行状态变化,计数过程同步进行。
而异步计数器的各个触发器可以独立地进行状态变化,计数过程异步进行。
二、触发器触发器是一种能够储存和改变输入信号状态的器件。
它可以进行状态的存储和传递,常用于电路中的时序控制和存储元件。
常见的触发器有RS触发器、D触发器、JK触发器等。
1. RS触发器RS触发器是最简单的触发器之一。
它由两个交叉连接的非门和一个反馈路径构成。
RS触发器有两个输入端S和R,通过控制这两个输入端的状态,可以实现触发器的置位(Set)和复位(Reset)操作。
2. D触发器D触发器是基于RS触发器发展而来的触发器。
它只有一个输入端D,通过时钟信号的控制实现输入信号的存储和传递。
D触发器常用于时序控制电路和寄存器中。
3. JK触发器JK触发器是一种全功能触发器,可以实现RS触发器和D触发器的所有功能,同时具有更高的稳定性。
数字电路计数器使用方法数字电路计数器是一种广泛应用于数字电路中的计数器,用于实现各种数字电路的控制和计数功能。
本文将介绍数字电路计数器的原理、分类、使用方法和实际应用。
一、计数器原理计数器是一种能够进行数字运算的逻辑电路,其原理基于二进制数的进位原则。
计数器可以用于实现各种数字电路的控制和计数功能,例如定时器、分频器、发生器等。
计数器的位数决定了电路的分辨率,即能够表示的不同状态的数量。
二、计数器分类计数器按照不同的进位原则可以分为加法计数器、减法计数器和可逆计数器。
加法计数器在一个时钟周期末尾进行加法运算,减法计数器和可逆计数器则分别在时钟周期的末尾进行减法运算或逆向运算。
计数器按照结构还可以分为级联式、同步式和同步二进制模计数器等。
三、计数器使用方法1. 设计计数器电路:根据需求设计计数器的电路结构和逻辑关系,确定计数器的位数和进位原则。
2. 连接时钟信号:将时钟信号连接到计数器的时钟输入端,控制计数器的时钟周期。
3. 初始化计数器:在开始计数前,将计数器的值设置为0或1,以便开始计数。
4. 启动计数器:启动计数器开始计数,通常通过一个启动信号或一个时钟周期来实现。
5. 停止计数器:停止计数器继续计数,通常通过一个停止信号或一个时钟周期来实现。
6. 读取计数器值:在每个时钟周期末尾读取计数器的值,以获取当前计数的结果。
四、计数器实际应用1. 时钟发生器:计数器可以用于生成各种时钟信号,例如频率可调的时钟发生器。
2. 定时器:计数器可以用于实现定时器功能,例如定时中断、定时延时等。
3. 分频器:计数器可以用于实现分频器功能,将输入信号分频为特定的频率。
电路中的计数器认识计数器的功能和应用场景电路中的计数器:认识计数器的功能和应用场景计数器作为数字电路中常见的组件,广泛应用于各种电子设备和系统中。
它的功能是根据输入信号的变化,按照一定规律进行计数,并输出相应的计数结果。
本文将介绍计数器的基本工作原理、分类和应用场景。
一、计数器的基本工作原理计数器是一种特殊的触发器电路,它具有记忆功能。
计数器根据时钟信号的输入以及触发条件的满足与否来进行计数,并通过输出信号来表示计数结果。
在计数器中,触发器之间相互连锁,形成一个环形的逻辑电路,以实现计数功能。
计数器的工作原理可以简单概括为以下几个步骤:1. 初始化:在计数器开始工作前,需要将其初始状态设置为特定的数值,一般为0或1。
2. 计数:计数器根据时钟信号的输入,在每个时钟周期内进行计数。
根据计数器的类型不同,计数可以是递增或递减的。
3. 溢出检测:当计数器的计数达到设定的最大值时,会发生溢出。
溢出检测可以通过电平变化或触发条件的改变来实现。
4. 输出更新:计数器在每个时钟周期结束后,会将计数结果输出,以供后续电路或系统使用。
二、计数器的分类计数器根据其计数方式和工作性质的不同,可以分为以下几种常见类型:1. 二进制计数器:以二进制形式表示计数结果的计数器。
最常见的二进制计数器是4位二进制计数器,能够实现从0000到1111的16个状态的循环计数。
2. 同步计数器:所有的触发器在同一个时钟脉冲的作用下同时进行状态变化的计数器。
同步计数器的输出完全同步,计数速度较快。
3. 异步计数器:不同触发器根据各自的时钟信号进行状态变化的计数器。
异步计数器的输出具有一定的延迟,计数速度较慢。
4. 向上计数器和向下计数器:向上计数器按照输入时钟信号递增计数,而向下计数器则按照输入时钟信号递减计数。
5. BCD计数器:以二进制码十进制的形式表示计数结果的计数器。
BCD计数器可以用于各种数字显示、时序控制、计时等应用场景。
三、计数器的应用场景计数器在数字电路中有着广泛的应用场景,下面列举几个常见的例子:1. 时序控制:计数器可以用于时序控制电路中的定时、延时、频率分频等功能。
电路中的计数器与定时器数字电路中的常用元件在数字电路中,计数器与定时器是常用的元件,主要起到计数和计时的作用,广泛应用于各种电子设备中。
本文将对计数器与定时器的原理、分类、应用以及在数字电路中的设计等方面进行介绍和探讨。
一、计数器计数器是一种数字电路元件,主要用于计数,常用于各种计数器件,如时钟、计时器、频率计和计数器等。
在数字电路中,计数器是一种二进制计数器,其功能是将二进制数字逐次加1,利用这种自然的计数方式可以实现直观的计数功能。
计数器的原理计数器是由触发器和组合逻辑门构成的,触发器用于存储计数器的状态,组合逻辑门用于控制触发器的状态,根据不同的控制方式可以实现不同类型的计数器。
计数器的分类常见的计数器有以下几种:1. 同步计数器:同步计数器是由同步触发器和组合逻辑门构成的,每次计数都是同步进行的,在时钟的作用下实现计数。
同步计数器适用于需要精确计数的场合。
2. 异步计数器:异步计数器是由异步触发器和组合逻辑门构成的,计数不是同步进行的,其计数速度比同步计数器快。
异步计数器适用于计数速度较快的场合。
3. 可编程计数器:可编程计数器可以通过编程实现不同的计数值,具有较高的灵活性和可编程性。
计数器的应用计数器广泛应用于各种电子设备中,其中一些应用包括:1. 时钟:时钟是一种常见的计时器,可以通过计数器实现对时间的计算和显示。
2. 计时器:计时器通常用于精确定时和计时,如计时器、秒表、定时器等。
3. 频率计:频率计可以通过计数器实现对波形频率的计算和显示。
二、定时器定时器是一种数字电路元件,主要用于计时,广泛应用于各种电子设备中。
定时器的原理定时器同样由触发器和组合逻辑门构成,其中触发器用于存储状态,组合逻辑门可以控制触发器的状态,实现不同类型的定时器。
定时器的分类常见的定时器有以下几种:1. 单稳态定时器:单稳态定时器是由触发器和组合逻辑门构成的,在触发脉冲的作用下,输出一次脉冲并保持一段时间,常用于需要延时一段时间后输出脉冲的场合。
数字电路中的计数器和时序电路设计数字电路中的计数器和时序电路设计是电子工程中非常重要的一部分。
通过设计和实现计数器和时序电路,我们能够实现各种数字计数和定时功能。
本文将介绍计数器和时序电路的基本原理,并讨论它们的设计过程和常见应用。
一、计数器的原理和设计计数器是一种能对输入脉冲进行计数的电路。
它由触发器、输入脉冲信号和控制电路组成。
计数器根据输入脉冲信号的数量来确定输出的状态,可以实现多种功能,如二进制计数、十进制计数、循环计数等。
1. 二进制计数器二进制计数器是最简单的计数器类型,它的输出状态按照二进制数进行变化。
例如,一个4位二进制计数器可以从0000计数到1111,然后重新开始。
设计二进制计数器时,我们可以使用触发器和逻辑门来构建。
2. 十进制计数器十进制计数器是一种特殊的计数器,它的输出状态按照十进制数进行变化。
一个4位的十进制计数器可以从0计数到9,然后重新开始。
设计十进制计数器时,可以使用二进制计数器和BCD(二进制编码十进制)转换器来实现。
3. 循环计数器循环计数器是一种特殊的计数器,它可以按照任意给定的计数序列进行循环计数。
例如,一个循环计数器可以按照1、2、3、1、2、3的序列进行计数。
设计循环计数器时,一种常见的方法是使用状态转换图来确定触发器和逻辑门的连接。
二、时序电路的原理和设计时序电路是一种能实现定时功能的电路。
它包括时钟信号源、触发器和控制电路。
时序电路可以用于各种应用,如定时器、频率分频器、状态机等。
1. 定时器定时器是一种能够按照给定的时间间隔产生定时脉冲信号的电路。
它通常由可编程的触发器和计数器组成。
定时器的设计需要确定计数器的初始值和触发器的工作模式,并设置适当的控制电路。
2. 频率分频器频率分频器是一种能够将输入信号的频率分频为较低频率的电路。
它通常使用计数器和触发器来实现。
频率分频器的设计要考虑到分频比例和触发器的连接方式。
3. 状态机状态机是一种能够根据特定的状态转换规则改变输出状态的电路。

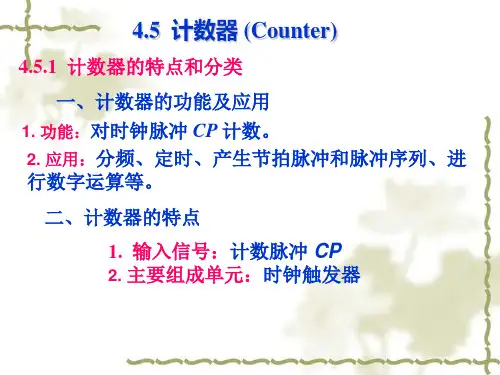

什么是电子电路中的计数器电子电路中的计数器是一种重要的数字电路元件,用于记录输入脉冲信号的个数,并将结果以数字形式输出。
计数器常见于各种电子设备中,如时钟、计时器、计步器等。
本文将介绍电子电路中的计数器的基本原理、分类以及应用。
一、计数器的原理计数器的原理基于时钟信号和触发器的工作特性。
计数器的核心是一组触发器,通过连接触发器的输入和输出,以及时钟信号的输入,实现输入脉冲计数的功能。
当计数器接收到一个时钟信号时,触发器状态会根据输入信号的变化而改变,从而实现计数功能。
计数器有两个基本状态:复位状态和计数状态。
在复位状态下,计数器的值被清零;在计数状态下,计数器会根据输入信号的个数自动增加。
二、计数器的分类计数器可以按照不同的标准进行分类。
常见的分类方式有以下几种:1.同步计数器与异步计数器同步计数器是指各个触发器的时钟输入信号完全相同,所有触发器在同一个时钟脉冲上沿同时工作。
异步计数器则是各个触发器的时钟输入信号相互独立,触发器在不同的时钟脉冲上沿工作。
同步计数器的优点是工作稳定,同步性好,适用于频率较高的计数器应用;异步计数器则适用于频率较低的计数器应用。
2.二进制计数器与十进制计数器二进制计数器是指计数器的输出以二进制形式表示,十进制计数器则是指计数器的输出以十进制形式表示。
二进制计数器的输出位数通常是2的幂次,而十进制计数器的输出位数通常是10的幂次。
3.向上计数器与向下计数器向上计数器在计数过程中,计数值依次递增;向下计数器则是计数值依次递减。
向上计数器和向下计数器可以通过加法和减法电路实现。
三、计数器的应用计数器在各种电子设备中有广泛的应用。
以下列举了一些常见的计数器应用:1.时钟和计时器计数器常见于时钟和计时器电路中。
通过使用计数器,可以实现各种时间间隔的测量和记录。
例如,计数器可以用于显示秒、分钟、小时等时间单位,或者用于精确计时和定时功能。
2.频率测量计数器可以用于测量输入信号的频率。
