低压配电柜规格型号介绍(终审稿)

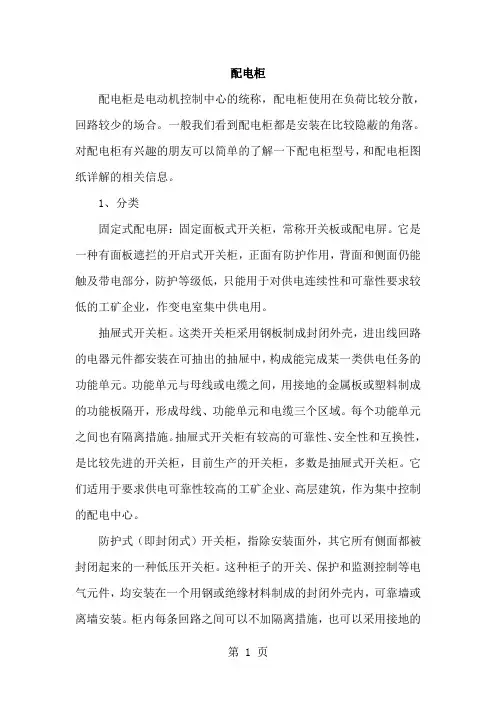

配电柜配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

1、分类固定式配电屏：固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

动力、照明配电控制箱。

多为封闭式垂直安装。

因使用场合不同，外壳防护等级也不同。

它们主要作为工矿企业生产现场的配电装置。

2、配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.13、配电柜型号意思第一位：G－交流低压配电柜，P-开启式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

高低压开关柜型号总结1. 引言高低压开关柜是电力系统中一种常见的配电设备，用于控制和保护电路。

根据不同的使用场景和功能需求，市场上存在许多不同型号的高低压开关柜。

本文将对几种常见的高低压开关柜型号进行总结和介绍。

2. 型号一：XGN2-12型高低压开关柜XGN2-12型高低压开关柜是一种固定式金属封闭开关设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜采用嵌套结构，具有体积小、功能完善、操作灵活的特点。

同时，该型号开关柜具备防雷击和防电弧功能，提高了系统的安全可靠性。

3. 型号二：GCS-12型高低压开关柜GCS-12型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜具有结构紧凑、可靠性高、安全性好的特点。

它还配备了智能化的电气保护装置，可以实现对电流、电压等参数进行监测和保护。

4. 型号三：KYN28A-12型高低压开关柜KYN28A-12型高低压开关柜是一种全封闭、金属铠装型开关设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜具有结构紧凑、外观美观、防护等级高的特点。

它还具备完善的电气保护功能，可以实现对过载、短路等故障的及时检测和隔离。

5. 型号四：MNS2.0型高低压开关柜MNS2.0型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为690V的配电系统。

该型号开关柜采用可拆卸模块化结构，具有快速安装、方便维护的特点。

它还配备了先进的电气保护技术，可以实现对短路、过载等故障的及时切除。

6. 型号五：GCK型高低压开关柜GCK型高低压开关柜是一种固定式设备，适用于交流50Hz、额定电压为380V的配电系统。

该型号开关柜具备结构紧凑、体积小、安全可靠等特点。

它还采用了新型的屏蔽板设计，增强了开关柜的绝缘性能。

7. 结论以上所介绍的几种型号的高低压开关柜只是市场上众多型号中的一部分。

不同型号的开关柜适用于不同的配电系统，具有不同的特点和功能。

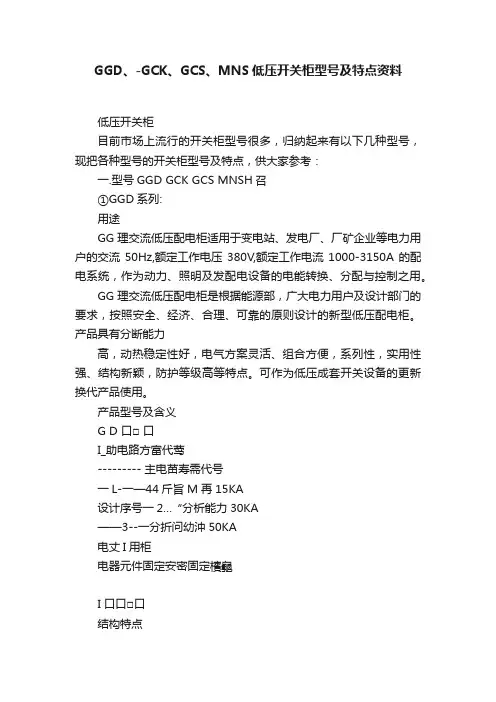

GGD、-GCK、GCS、MNS低压开关柜型号及特点资料低压开关柜目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及特点，供大家参考：一.型号GGD GCK GCS MNSH召①GGD系列:用途GG理交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GG理交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

产品型号及含义G D 口□ 口I_助电路方富代莺--------- 主电苗寿需代号一L-一—44斤旨M 再15KA设计序号一2…“分析能力30KA——3--一分折问幼沖50KA电丈I用柜电器元件固定安密固定檳龜I 口口□口结构特点■ GG［型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD巨充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD巨按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20 —IP40之间选择。

②GCK系列产品型号及含义C K — L (A ? —口口一□口(4) >1 ftriL^L(3)功能特征I 耳设计序巧-GCKG 是封闭式开关柜 C 是抽出式 K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

本文由hyjqd贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

高低压开关柜基本知识简介低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号现把各种型号的开关柜型号目前市场上流行的开关柜型号很多归纳起来有以下几种型号,现把各种型号的开关柜型号归纳起来有以下几种型号及其优缺点列举如下,供大家参考供大家参考: 及其优缺点列举如下供大家参考一 . 型号 GGD、 GCK、GCS、MNS、MCS 介绍、、、、系列: ① GGD 系列用途 GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流 1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

产品型号及含义结构特点■GGD 型交流低压配电柜的柜体采用通用柜形式，构架用 8MF 冷弯型钢局部焊接组装而成，并有 20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为 IP30，用户也可根据环境的要求在 IP20—IP40 之间选择。

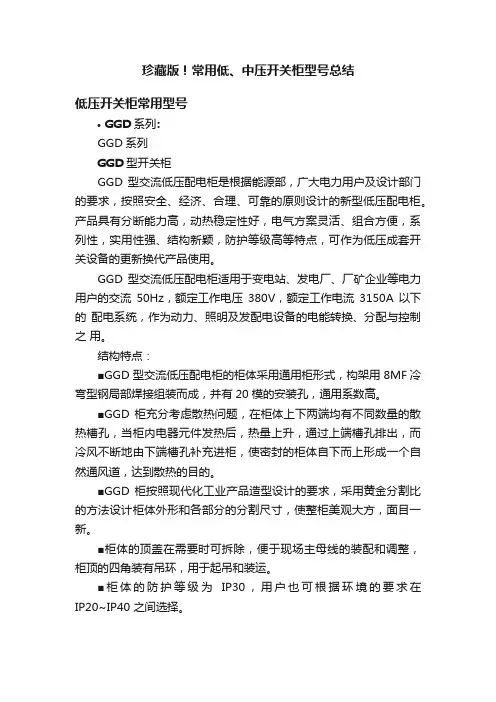

珍藏版！常用低、中压开关柜型号总结低压开关柜常用型号•GGD系列:GGD系列GGD型开关柜GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流3150A 以下的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

结构特点：■GGD 型交流低压配电柜的柜体采用通用柜形式，构架用 8MF冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■GGD 柜充分考虑散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20~IP40 之间选择。

•GCK系列：GCK系列GCK 型开关柜GCK 低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。

该装置适用于交流50HZ、额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统作为动力配电、电动机控制及照明等配电设备。

GCK 且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体，所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

低压配电柜配电箱的型号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

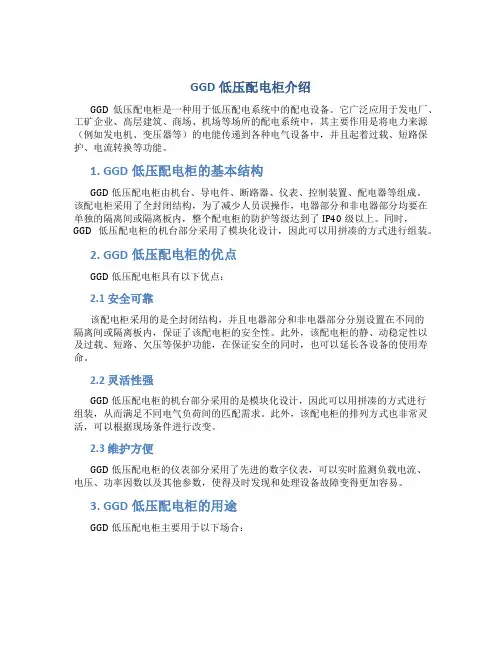

GGD低压配电柜介绍GGD低压配电柜是一种用于低压配电系统中的配电设备。

它广泛应用于发电厂、工矿企业、高层建筑、商场、机场等场所的配电系统中，其主要作用是将电力来源（例如发电机、变压器等）的电能传递到各种电气设备中，并且起着过载、短路保护、电流转换等功能。

1. GGD低压配电柜的基本结构GGD低压配电柜由机台、导电件、断路器、仪表、控制装置、配电器等组成。

该配电柜采用了全封闭结构，为了减少人员误操作，电器部分和非电器部分均要在单独的隔离间或隔离板内，整个配电柜的防护等级达到了IP40级以上。

同时，GGD低压配电柜的机台部分采用了模块化设计，因此可以用拼凑的方式进行组装。

2. GGD低压配电柜的优点GGD低压配电柜具有以下优点：2.1 安全可靠该配电柜采用的是全封闭结构，并且电器部分和非电器部分分别设置在不同的隔离间或隔离板内，保证了该配电柜的安全性。

此外，该配电柜的静、动稳定性以及过载、短路、欠压等保护功能，在保证安全的同时，也可以延长各设备的使用寿命。

2.2 灵活性强GGD低压配电柜的机台部分采用的是模块化设计，因此可以用拼凑的方式进行组装，从而满足不同电气负荷间的匹配需求。

此外，该配电柜的排列方式也非常灵活，可以根据现场条件进行改变。

2.3 维护方便GGD低压配电柜的仪表部分采用了先进的数字仪表，可以实时监测负载电流、电压、功率因数以及其他参数，使得及时发现和处理设备故障变得更加容易。

3. GGD低压配电柜的用途GGD低压配电柜主要用于以下场合：3.1 发电厂在发电厂中，GGD低压配电柜主要用于将发电机输出的电能传递给高低压变压器、发电机冷却系统、始动器、紧急供电等电气设备中。

3.2 工矿企业在工矿企业中，GGD低压配电柜除了能将电源输出到生产设备之外，还可以用作后备式供电系统。

3.3 商场在商场中，GGD低压配电柜主要用于给灯光、空调以及电梯等设备供电。

4. 配电柜的维护GGD低压配电柜的日常维护非常重要，主要包括以下内容：4.1 定期检查定期检查各设备的接线是否紧密、接触是否好，以及仪表的指针是否显示正常等。

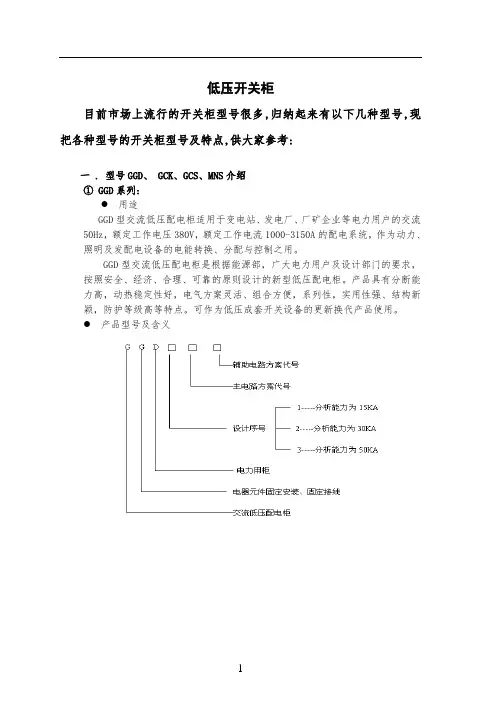

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及特点,供大家参考:一 . 型号GGD、 GCK、GCS、MNS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。

配电箱型号及规格
在电力系统中，配电箱扮演着至关重要的角色，它作为电力分配和保护设备的
集合，为各种电气设备提供安全可靠的电力供应。

不同型号和规格的配电箱在不同场合具有不同的特点和适用性，下面将就一些常见的配电箱型号及其规格进行介绍。

A 型配电箱
A 型配电箱是一种常见的低压配电箱，通常用于工业和商业建筑中。

其主要特
点是结构简单、安装方便、外形美观。

A 型配电箱的规格一般包括额定电压、额定
电流、额定短路容量等参数，不同规格的 A 型配电箱可以根据不同的需求进行选择。

B 型配电箱
B 型配电箱是另一种常见的低压配电箱，与 A 型配电箱相比，B 型配电箱在一
些技术指标上有所不同。

例如，B 型配电箱的短路容量通常比 A 型配电箱更高，适用于一些对电力系统可靠性要求较高的场合。

C 型配电箱
C 型配电箱则是一种更为先进的配电设备，在支持远程监控、智能管理等方面
具有较强的优势。

C 型配电箱通常配备了先进的智能控制单元，可以实现对电力系
统的远程监控和管理，提高了配电系统的可靠性和安全性。

总结
不同型号和规格的配电箱在实际应用中具有各自的优势和适用性，选用合适的
配电箱对于保障电力系统的正常运行至关重要。

在选择配电箱时，除了考虑其型号和规格外，还应根据具体的电气设备需求、安装环境等因素进行综合考量，以确保配电系统的安全可靠运行。

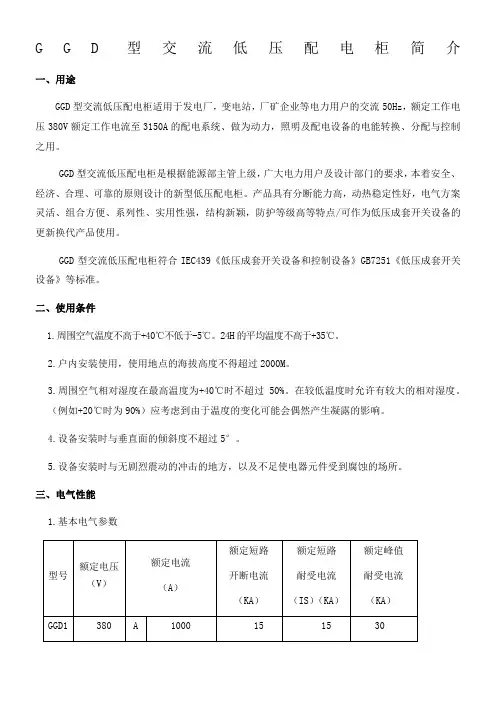

G G D型交流低压配电柜简介一、用途GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50Hz，额定工作电压380V额定工作电流至3150A的配电系统、做为动力，照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强，结构新颖，防护等级高等特点/可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准。

二、使用条件1.周围空气温度不高于+40℃不低于-5℃。

24H的平均温度不高于+35℃。

2.户内安装使用，使用地点的海拔高度不得超过2000M。

3.周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许有较大的相对湿度。

（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5°。

5.设备安装时与无剧烈震动的冲击的地方，以及不足使电器元件受到腐蚀的场所。

三、电气性能1.基本电气参数2.主电路方案GGD柜的主电路设计了129方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。

其中GGD1型 49个方案 123个规格GGD2型 53个方案 107个规格GGD3型 27个方案 68个规格主电路方案是征求了广大设计，使用部门的意见选编的。

增加了发电厂需要的方案。

额定电流增加至3150A适合2000kV及以下的配电变压器选用。

此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

3.辅助电路方案辅助电路设计分供用电方案和发电厂方案两部分。

GGD柜内有足够的空间安装二次元件，同时NLSGIP 还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

各种型号的低压配电柜的使用与区别开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

一、配电箱（柜）的认识GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱。

二、低压配电柜的作用（1）便于合理配置电源。

（2）当线路出现故障时，有利于控制故障范围也方便快速找出故障点及时加以排除。

（3）便于分片安排线路检修，而无须大面积的停电。

（4）配电柜内方便放置各种保护设备如防止短路的熔断器（保险丝），防止过载的空气开关等。

三、低压配电柜的组成（1）配电柜内主要有：接线端子、各种刀闸、保护设备（空气开关、熔断器之类）、测量设备（电压表、电流表、周波表等）计量设备（有功、无功功率表）。

（2）低压配电柜的种类很多，元器件有很大不同，以动力柜为例，从上到下：刀开关、电流互感器、空气开关、各支路空开。

如果直接控制用电负荷，在支路空开下还有接触器、热继电器、支路电流互感器。

当然还有电流表、电压表、电压转换开关、指示灯等。

四、配电柜型号每一位表示的内容GGD低压配电柜：G--低压配电柜；G--固定安装、接线；D--电力用柜；GCK低压配电柜：G--柜式结构；C--抽出式；K--控制中心；GCS低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统；MNS低压配电柜：是按照瑞士ABB公司转让技术制造的产品。

五、GGD、GCS、GCK、MNS配电柜柜体的区别GGD较其他三个好区别，它是固定式的，而GCK,GCS,MNS都是抽屉式开关柜，它们的每一个出线单元都是独立的，各回路间不会相互影响。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

•••••••进入总开关UPS 备用室外照明 E P SE P S室外照明轴流风机室内照明室外配电箱UPS备用送到母排室内照明室外配电箱UPS轴流风机室外照明E P S备用监控其他自投自复：自投不自复：•序号故障现象可能原因故障排除方法1控制器有电，但不能自动切换1、控制器施加了消防复位信号2、控制器处于手动状态3、两路电源的电压都不在正常工作范围内4、控制器设置了延时时间5、熔断器烧断6、控制器两端的接插端子松脱7、控制器处于自投不自复模式1、取消消防复位信号2、把控制器置于自动模式3、检查电源，至少有一路电源在85%-100%范围内DTP才能正常工作4、减少延时时间设定值或延时结束5、更换熔断器6、检查并重新插紧7、把控制器置于自投自复模式2电源正常，控制器无任何显示控制器两端的接插端子松脱检查并重新插紧3DTP频繁转换1、断路器的电源进线松脱或控制器接插端子、电缆连接器接触不良2、电网电压有较大波动，并波动范围已超过过压设定值或欠压设定值1、检查各连接线并排除故障2、关机或调整过压、欠压设定值（可调节双电源装置)4常见电源正常，但是DTP投切到备用电源常用电源进线或控制器接插端子松脱检查并排除故障5控制器脱扣指示灯亮并报警负载出现过电流导致断路器保护脱扣检修负载排除故障后，先将控制器设置为手动模式，然后手动操作机构使断路器复位，再把控制器设置成自动模式让DTP重新投入使用6控制器显示不正确1、常用、备用电源进线连接接触不良2、控制器两端的接插端子松脱3、操作机构的位置触电动作不良检查并排除故障序号故障现象可能原因故障排除1总开关推不上1、塑壳式断路器内的欠压装置损坏2、市电欠压、超压或缺相3、负载电流过大、短路等4、开关损坏1、更换或直接拿掉2、检查市电情况3、检查负载，可用排除法4、更换断路器2投市电则依然是EPS供电1、市电过压、欠压、缺相2、现场负载有漏电情况3、双电源开关为手动4、双电源开关为自投不自复1、查看市电情况2、看负载的接地线是否和零线接反3、手动或调为自动4、调为自投自复3 多功能液晶显示万用表没有显示或不准1、多功能反馈线松脱2、表内系数设置有问题3、表已损坏1、检查线的端子，重新接好2、运用电脑更改系数3、更换表头•••••••。

低压部分配电柜型号及说明
1、 GGD 系列 : GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流 50Hz ,额定工作电压 380V (220V ,额定工作电流 1000-3150A 的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。

2、 GCK 系列:该装置适用于交流 50(60HZ、额定工作电压小于等于 660V 、额定电流 4000A 及以下的控配电系统 , 作为动力配电、电动机控制及照明等配电设备。

3、 GCS 系列 : GCS型低压抽出式开关柜使用于三相交流频率为 50Hz , 额定工作电压为 400V(690V, 额定电流为 4000A 及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

4、 MNS 系列 : 广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

5、 MCS 系列 : MCS 智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品,适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其它民用。

低压配电柜技术参数低压配电柜（Low Voltage Distribution Cabinet），也叫低压开关柜，是用于配电系统中的低压主配电设备。

其主要作用是将变压器输出的电能进一步分配给各个用电设备，同时对电路进行控制和保护。

低压配电柜通常包括断路器、接触器、熔断器、电流互感器、电能计量装置等元件。

下面是低压配电柜的一些技术参数：1. 额定电压（Rated Voltage）：低压配电柜的额定电压通常为AC 400V或AC 690V。

这决定了低压配电柜可以承受的最高电压。

2. 频率（Frequency）：通常，低压配电柜的额定频率为50Hz或60Hz，这是指电力系统的标准频率。

3. 额定电流（Rated Current）：低压配电柜的额定电流通常是指其中最大电流的额定值。

根据实际需要，低压配电柜可以有不同的额定电流，从几十安培到几千安培不等。

5. 环境温度（Ambient Temperature）：低压配电柜的环境温度决定了其正常工作的条件。

一般，低压配电柜的额定温度范围为-5℃至+40℃。

6. 配电柜级别（Protection Class）：低压配电柜的防护等级通常根据其应用环境而定。

常见的防护等级有IP20、IP30、IP40等，数字越高表示防护等级越高。

7. 绝缘电阻（Insulation Resistance）：低压配电柜的绝缘电阻决定了其对地的绝缘性能。

通常，低压配电柜的绝缘电阻要求不低于 2 MΩ。

8. 耐压（Voltage Withstand）：低压配电柜应该能够承受一定的电压冲击，这个参数决定了低压配电柜在电气故障时的工作安全。

9. 短路保护时间（Short-Circuit Protection Time）：当低压配电柜发生短路时，断路器需要足够快地切断电路，保护用电设备。

短路保护时间一般要求不超过0.1秒。

以上是低压配电柜的一些技术参数。

根据不同的应用要求和设计需求，这些参数可能会有所不同。
