各块IO卡件的信号安排

  • 格式：doc
  • 大小：74.00 KB
  • 文档页数：2

DCS 控制站第一个机笼的I/O 卡件分布见下图：
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 各块I/O 卡件的信号安排见下表： 线色
插座脚号
信号代码 信号名
信号量程
被测物理量 卡件通道
备注
咖啡色 J1/01 AI1+ 水箱液位LT-1 1~5v （4~20mA ） 0~400mm 液位 SP313-1 送工控机 红白 J1/02 AI1- SP313-2 白色 J1/03 AI2+ 锅炉液位LT-2 1~5v （4~20mA ） 0~400mm 液位 SP313-3 送工控机 橙黑 J1/04 AI2- SP313-4 淡黄 J1/05 AI3+ 水槽液位LT-3 1~5v （4~20mA ） 0~400mm 液位 SP313-5 送工控机 粉红黑 J1/06 AI3- SP313-6 黄黑 J1/07 AI4+ 出水压力PT-2 1~5v （4~20mA ） 0~100Kpa 压力 SP313-7 送工控机 灰色 J1/08 AI4- SP313-8 白蓝 J1/09 AI5+ 进水流量FIT-1 1~5v （4~20mA ） 0~300L/h 流量 SP313-1 送工控机 红黑 J1/10 AI5- SP313-2 黑色 J1/11 AI6+ 出水流量FIT-2 1~5v （4~20mA ） 0~300L/h 流量 SP313-3 送工控机 灰黑 J1/12 AI6- SP313-4 紫色 J1/13 AI7+ 锅炉水温TIT-1 1~5v （4~20mA ） 0~100度 温度 SP313-5 送工控机 白黑 J1/14 AI7- SP313-6 红色 J1/15 AI8+ 夹套水温TIT-2 1~5v （4~20mA ） 0~100度 温度 SP313-7 送工控机 绿棕 J1/16 AI8- SP313-8 淡蓝 J1/17 AI9+ 进水电动阀阀位M1-I OUT 1~5v （4~20mA ）
0~100% M1阀位
SP313-1 送工控机
橙色 J1/18 AI9- SP313-2
蓝色 J1/19 AI10+ 出水电动阀阀位M2-I OUT
1~5v （4~20mA ）
0~100% M2阀位
SP313-3 送工控机
绿色
J1/20
AI10-
SP313-4
黄绿 J1/21 —— 空 24V
——
——
—— ——
白红
J1/22
——
——
S P 2 4 3
S P 2 4 3
S P 2 3 3
S P 2 3 3
S P 3 1 3
S P 3 1 3
S P 3 1 3
S P 3 1 4
S P 0 0 0
S P 3 2 2
S P 3 2 2
S P 0 0 0
S P 3 6 3
S P 0 0 0
S P 3 6 4
S P 0 0 0
S P 0 0 0
S P 0 0 0
S P 0 0 0
S P 0 0 0
淡绿J1/23 ——12V
0V ————————
黄色J1/24 ————
粉红J1/25 AI12-/AI
13- 空——————送工控
机
橙黑J2/01 AO1+ 进水电动
阀控制
M1-I S 4~20mA 0~100%
阀门开度
SP322-1 共控机
来
紫色J2/02 AO1- SP322-2
红黑J2/03 AO2+ 出水电动
阀控制
M2-I S 4~20mA 0~100%
阀门开度
SP322-3 共控机
来
白蓝J2/04 AO2- SP322-4
粉红黑J2/05 AO3+ 晶闸管
SCR控制4~20mA 0~4.5kw
移相调控
SP322-5 共控机
来
白色J2/06 AO3- SP322-6
灰色J2/07 AO4+ 变频器控
制BPQ 4~20mA 0~50Hz
变频调节
SP322-7 共控机
来
绿色J2/08 AO4- SP322-8
淡绿J2/09 DI1+ VDIN11
接通信号继电器接点DI1=1阀关
DI1=0阀开
SP363-1 送工控
机
蓝色J2/10 DI1- SP363-2
粉红J2/11 DI2+ VDIN12
接通信号继电器接点DI2=1阀关
DI2=0阀开
SP363-3 送工控
机
黄色J2/12 DI2- SP363-4
白黑J2/13 DO1+ 驱动
VDIN11 接点信号——SP364-1 共控机
来
灰黑J2/14 DO1- SP364-2
淡黄J2/15 DO2+ 驱动
VDIN12 接点信号——SP364-3 共控机
来
黄黑J2/16 DO2- SP364-4
咖啡色J2/17 DO3+ 变频使能
BPQOUT 接点信号——SP364-5 共控机
来
白红J2/18 DO3- SP364-6
——J2/25 PE1/2 接地——————送工控
机
说明：J1/01——J1/08卡件通道为SP313的第1路即SP313(1)
J1/09——J1/16卡件通道为SP313的第2路即SP313(2)
J1/17——J1/20卡件通道为SP313的第3路即SP313(3)。

合集下载

TPS系统IO卡件介绍

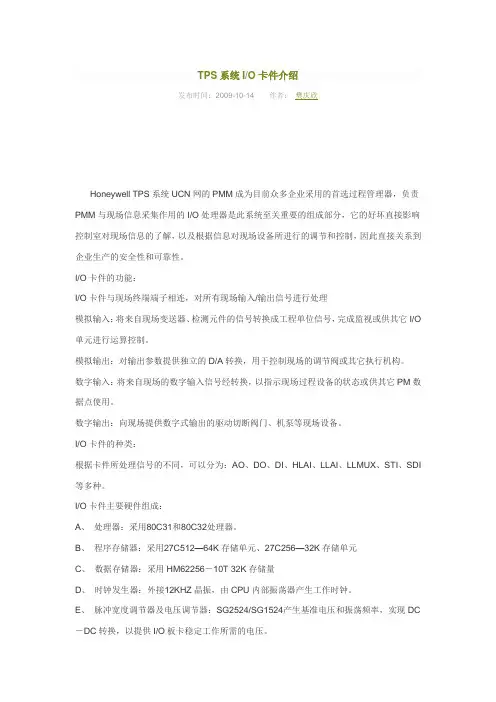

TPS系统IO卡件介绍

TPS系统I/O卡件介绍发布时间：2009-10-14 作者：樊庆欣Honeywell TPS系统UCN网的PMM成为目前众多企业采用的首选过程管理器，负责PMM与现场信息采集作用的I/O处理器是此系统至关重要的组成部分，它的好坏直接影响控制室对现场信息的了解，以及根据信息对现场设备所进行的调节和控制，因此直接关系到企业生产的安全性和可靠性。

I/O卡件的功能：I/O卡件与现场终端端子相连，对所有现场输入/输出信号进行处理模拟输入：将来自现场变送器、检测元件的信号转换成工程单位信号，完成监视或供其它I/O 单元进行运算控制。

模拟输出：对输出参数提供独立的D/A转换，用于控制现场的调节阀或其它执行机构。

数字输入：将来自现场的数字输入信号经转换，以指示现场过程设备的状态或供其它PM数据点使用。

数字输出：向现场提供数字式输出的驱动切断阀门、机泵等现场设备。

I/O卡件的种类：根据卡件所处理信号的不同，可以分为：AO、DO、DI、HLAI、LLAI、LLMUX、STI、SDI 等多种。

I/O卡件主要硬件组成：A、处理器：采用80C31和80C32处理器。

B、程序存储器：采用27C512—64K存储单元、27C256—32K存储单元C、数据存储器：采用HM62256－10T 32K存储量D、时钟发生器：外接12KHZ晶振，由CPU内部振荡器产生工作时钟。

E、脉冲宽度调节器及电压调节器：SG2524/SG1524产生基准电压和振荡频率，实现DC －DC转换，以提供I/O板卡稳定工作所需的电压。

F、数据输入/输出器件：串行接口：DS75176/3695等；由触发/驱动器件组成的并行输入扩展SCC2697(LLMUX)、HC374(DI)、HC244(HLAI); 并行输出扩展HC374(AO-8)、HC273（DO）等其它标准接口器件.G、外围控制器件：完成逻辑关系运算、控制功能。

I/O卡件的总线：A、数据总线：8位并行数据总线对应CPU的P0.0－P0.7和一对串行收发线RXD/TXD.B、地址总线：ROM地址线为15位，低8位对应CPU的P0.0－P0.7口、高7位对应P2.0－P2.6，剩余一条P2.7作为控制选通端和PSEN、RD一起对ROM的OE端选通。

楼宇自控IO卡件

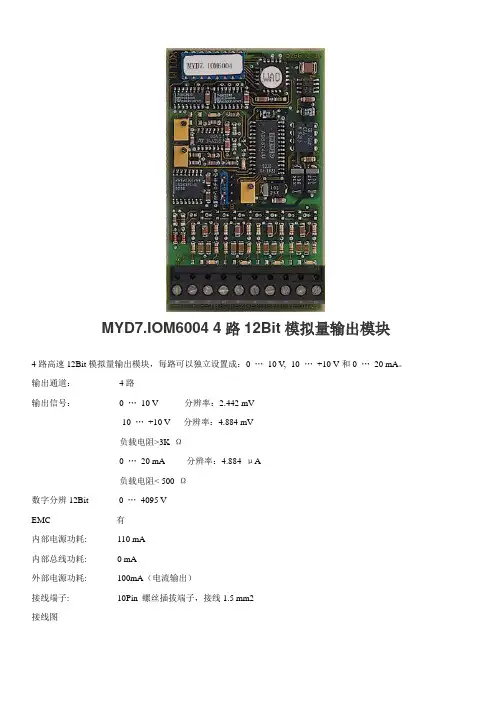

楼宇自控IO卡件
