io口的结构

模块名称： spi.h

模块说明： c51单片机的i/o模拟spi操作

创建时间： 2005/03/09

创建者： xichen

********************************************************************************/

#ifndef SPI_H

#define SPI_H

sbit SPIS_N = P2^1;

sbit SPIC = P2^3;

sbit SPID = P2^2;

sbit SPIQ = P2^4;

extern void spi_reset();

extern void spi_write(unsigned char spi_bValue);

extern unsigned char spi_read();

#endif

/*******************************************************************************

模块名称： spi.c

模块说明： c51单片机的i/o模拟spi操作

创建时间： 2005/03/09

创建者： xichen

********************************************************************************/

#include "includes.h"

#define set_spi_cs() SPIS_N =1

#define clr_spi_cs() SPIS_N =0

单片机IO口结构及工作原理

单片机（Microcontroller Unit，MCU）的IO口是指可用来输入输出数据的引脚，在单片机系统中具有重要的作用。本文将详细介绍单片机IO口的结构和工作原理。

一、单片机IO口的结构

单片机的所有IO口都可以看作是一个通用的数字引脚。常用的单片机IO口主要包括输入端和输出端两个部分。

1.输入端：单片机IO口的输入端包含一个输入缓冲区，用于对输入信号进行缓冲和驱动。输入缓冲区通常由一个高阻抗的MOSFET器件构成，可以对输入信号进行放大和处理。输入端能够接收来自外界的高电平和低电平信号，通过输入缓冲区将信号传递给单片机的内部电路。

2.输出端：单片机IO口的输出端是由一个输出缓冲器和驱动电路构成的。输出缓冲器一般由一个强驱动能力的MOSFET器件构成，可以对输出信号进行放大和驱动。输出端能够将单片机内部的数据通过输出缓冲器传递给外部电路，形成相应的高电平或低电平电压信号。

3. 接口电路：为了提高单片机IO口的抗干扰能力和适应外部电路的需求，通常在IO口的输入和输出端之间设置了一些接口电路， 如上拉电阻（Pull-Up Resistor）和下拉电阻（Pull-Down Resistor）。上拉电阻和下拉电阻可以对输入或输出信号进行稳定的电平处理和电流限制，使得单片机的IO口在复杂的电路环境中能够正常工作。

二、单片机IO口的工作原理

单片机的IO口工作原理主要包括输入和输出两种模式。 1.输入模式：当IO口被设定为输入模式时，输入信号可以通过外部电路或者内部电路输入到IO口，并经过输入缓冲器进行电平放大和处理。在输入模式下，可以通过软件对IO口进行设置，使其能够读取外部电路的电平状态。通过输入模式，单片机可以读取外部的开关状态、传感器的输出以及其他的输入信号，实现数据的采集和处理。

2.输出模式：当IO口被设定为输出模式时，单片机可以将内部处理的数据通过输出缓冲器驱动外部电路。通过软件的设置，可以使IO口输出高电平或低电平信号，控制外部电路的开关状态。通过输出模式，单片机可以控制各种外围设备，如LED灯、继电器、马达等的工作，实现电子系统的各种功能。

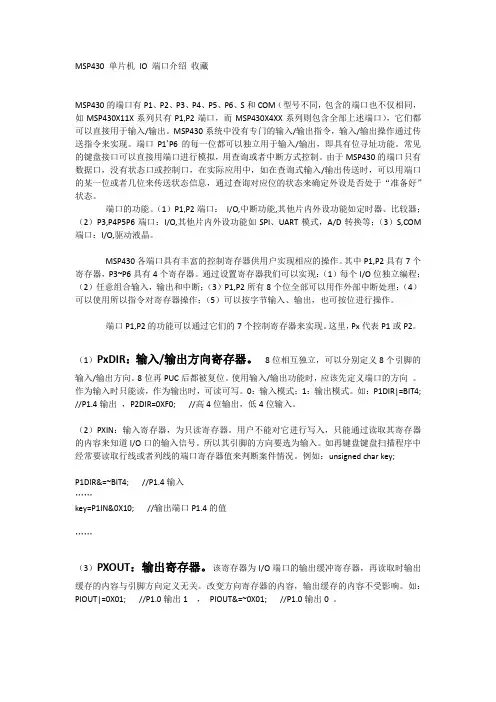

MSP430 单片机 IO 端口介绍 收藏

MSP430的端口有P1、P2、P3、P4、P5、P6、S和COM（型号不同，包含的端口也不仅相同，如MSP430X11X系列只有P1,P2端口，而MSP430X4XX系列则包含全部上述端口），它们都可以直接用于输入/输出。MSP430系统中没有专门的输入/输出指令，输入/输出操作通过传送指令来实现。端口P1`P6的每一位都可以独立用于输入/输出，即具有位寻址功能。常见的键盘接口可以直接用端口进行模拟，用查询或者中断方式控制。由于MSP430的端口只有数据口，没有状态口或控制口，在实际应用中，如在查询式输入/输出传送时，可以用端口的某一位或者几位来传送状态信息，通过查询对应位的状态来确定外设是否处于“准备好”状态。

端口的功能。（1）P1,P2端口： I/O,中断功能,其他片内外设功能如定时器、比较器；（2）P3,P4P5P6端口：I/O,其他片内外设功能如SPI、UART模式，A/D转换等；（3）S,COM端口：I/O,驱动液晶。

MSP430各端口具有丰富的控制寄存器供用户实现相应的操作。其中P1,P2具有7个寄存器，P3~P6具有4个寄存器。通过设置寄存器我们可以实现：（1）每个I/O位独立编程；（2）任意组合输入，输出和中断；（3）P1,P2所有8个位全部可以用作外部中断处理；（4）可以使用所以指令对寄存器操作；（5）可以按字节输入、输出，也可按位进行操作。

端口P1,P2的功能可以通过它们的7个控制寄存器来实现。这里，Px代表P1或P2。

（1）PxDIR：输入/输出方向寄存器。 8位相互独立，可以分别定义8个引脚的输入/输出方向。8位再PUC后都被复位。使用输入/输出功能时，应该先定义端口的方向 。作为输入时只能读，作为输出时，可读可写。0：输入模式；1：输出模式。如：P1DIR|=BIT4;

IO口实验

1. 使用单片机的P1口的位3控制LED灯，实现LED循环灯点亮和熄灭，点亮和熄灭的时间各为1S。

2. 用单片机的P2口控制8个LED灯，由低位到高位逐个点亮8个LED灯，间隔时间为0.5S，当8个LED全部点亮后停留2S后全部熄灭。

3. 用单片机的P2口控制8个LED灯，由低位到高位依次点亮每个LED灯，间隔时间为0.5S，每回只有一个LED灯被点亮，当最后一个LED灯被点亮后回到第一个重新开始。

4. 使用单片机的P1口的位5控制有源蜂鸣器，实现蜂鸣器响1S停1S的循环控制。

5. 用单片机的P2口的位4接1路独立按键，P1口的位5接蜂鸣器，实现用按键控制蜂鸣器，当按键按下后蜂鸣器发声，按键松开时蜂鸣器停止发声。

6. 用单片机的P2口位2、位3接两个按键KEY1、KEY2，通过按键来控制接在P0口的8个LED灯，KEY1每按下一次，由低位到高位1个LED灯被点亮，KEY2每按下一次，由高位到低位1个LED灯被熄灭。
