第2讲变压器电能的输送一、理想变压器1．构造：如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

图1(1)原线圈：与交流电源连接的线圈，也叫初级线圈。

(2)副线圈：与负载连接的线圈，也叫次级线圈。

2．原理：电磁感应的互感现象。

3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝P出电压关系原、副线圈的电压之比等于其匝数之比，公式U1U2＝n1n2，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：I1I2＝n2n1(2)有多个副线圈时：由P入＝P出得I1U1＝I2U2＋I3U3＋…＋I n U n或I1n1＝I2n2＋I3n3＋…＋I n n n频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图2甲(降压作用)、乙(升压作用)所示。

图2(2)互感器电压互感器(n1＞n2)：把高电压变成低电压，如图丙所示。

电流互感器(n1＜n2)：把大电流变成小电流，如图丁所示。

二、电能的输送如图3所示。

图31．输电电流：I＝PU＝P′U′＝U－U′R。

2．电压损失(1)ΔU＝U－U′(2)ΔU＝IR 3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝(P U) 2R4．减少输电线上电能损失的方法(1)减小输电线的电阻R。

由R＝ρlS知，可加大导线的横截面积、采用电阻率小的材料做导线。

(2)减小输电线中的电流。

在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压。

【自测采用220 kV高压向远方的城市输电。

当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为()A．55 kV B．110 kVC．440 kV D．880 kV答案 C解析设输送功率为P，则有P＝UI，其中U为输电电压，I为输电电流。

7 电能的输送[学习目标] 1.理解输电线上电能的损失与哪些因素有关.2.理解减小电能损失的两个途径以及高压输电的原理.3.知道远距离输电的典型电路，并能利用变压器和电路的规律解决实际问题.4.了解直流输电.一、电能输送中的电压损失和电能损耗1.电压损失：输电线始端电压U 与末端电压U ′的差值，ΔU ＝U －U ′＝Ir .2.功率损失：输电线路的功率损失，ΔP ＝I 2r ，r 为输电线电阻. 3.减小电压、功率损失的方法：(1)减小电阻：由r ＝ρ lS可知，输电距离、ρ一定时，使用电阻率小的材料，增大导线横截面积可减小电阻.(2)提高输送电压：由P ＝UI 可知，当输送功率一定时，升高电压可以减小电流，即采用高压输电.二、远距离输电系统目前世界各国都采用电网供电，在发电站内用升压变压器升压，然后再进行高压输电，在用电区通过降压变压器降到所需电压. 三、直流输电当交流输电功率很大时，导线的电感、电容引起的电压及电能损失很大；同一电网的发电机同步运行，技术上存在困难，所以有些大功率输电线路采用直流输电. [即学即用]1.判断下列说法的正误.(1)输电线上电功率的损失，与输电线的电阻成正比，与输电线电流的平方成正比.( √ )(2)由P ＝U 2r可知，输电电压越小，输电线上的电功率损失就越小.( × )(3)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压.( √ ) (4)远距离输电时，若升压变压器匝数比为1∶n ，降压变压器匝数比为n ∶1，则升压变压器的输入电压和降压变压器的输出电压相等.( × )2.输电线的总电阻为R ，输送电功率为P .现分别用U 1和U 2两种电压来输电，则两次输电线上损失的功率之比为________. 答案 U 22∶U 12一、电能输送中的电压损失和电能损耗[导学探究] 如图1所示，假定发电厂输出的电压为U ，输送功率为P ，输电线路中的电流是I ，两条导线的总电阻是r (在图中把导线电阻集中画为r ).那么：图1(1)用户两端的电压是多大？(2)用户得到的电能与发电厂输出的电能相等吗？(3)输电线上功率损失的原因是什么？功率损失的表达式是什么？降低功率损耗有哪些途径？答案 (1)U ′＝U －ΔU ＝U －PUr .(2)不相等，由能量守恒知，发电厂输出的电能等于用户得到的电能与输电线上损失的电能之和.(3)由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了，这是输电线上功率损失的主要原因.功率损失表达式：ΔP ＝I 2r ＝P 2U2r ，所以降低功率损耗的两个途径为：①减小输电线的电阻r ；②减小输电电流I ，即提高输送电压U . [知识深化]1.输电线上的电压损失：ΔU ＝U －U ′＝Ir ＝PUr . 2.输电线上的功率损失：(1)ΔP ＝I 2r ，其中I 为输电线上的电流.(2)ΔP ＝ΔU ·I 或ΔP ＝(ΔU )2R，其中ΔU 为输电线上的电压损失.3.减少电压损失和功率损失的方法(1)减小输电线的电阻r ，根据r ＝ρL S，可减小电阻率ρ，目前一般用电阻率较小的铜或铝作为导线材料；也可增大导线的横截面积S ，但这要多耗费金属材料，增加成本，同时给输电线的架设带来很大的困难.(2)减小输电电流I ，根据I ＝P U，在输送功率P 一定，输电线电阻r 一定的条件下，输电电压提高到原来的n 倍，输送电流可减为原来的1n ，输电线上的功率损耗将降为原来的1n2.例1 三峡电站某机组输出的电功率为50万千瓦. (1)若输出的电压为20万伏，则输电线上的电流为多少？(2)在(1)情况下，某处与电站间每根输电线的电阻为10欧，则输电线上损失的功率为多少？它占输出功率的几分之几？(3)若将电压升高至50万伏，输电线上的电流为多少？输电线上损失的功率又为多少？它占输出功率的几分之几？答案 (1)2 500 A (2)1.25×108W 14(3)1 000 A 2×107W125解析 (1)由P ＝UI 得I ＝P U ＝5×108 W2×105 V＝2 500 A(2)输电线上损失的功率ΔP ＝I 2·2r ＝2 5002×2×10 W＝1.25×108W 损失功率与输出功率之比为ΔP P ＝1.25×108W 5×108W ＝14(3)将电压升高至50万伏时，I ′＝P U ′＝5×108 W5×105 V＝1 000 A输电线上损失的功率ΔP ′＝I ′2·2r ＝1 0002×2×10 W＝2×107W 损失功率与输出功率之比为ΔP ′P ＝2×107W 5×10 W ＝125. 例2 (多选)发电厂发电机的输出电压为U 1，发电厂至学校的输电线总电阻为R 线，通过输电线的电流为I ，学校输入电压为U 2，下列计算输电线功率损耗的式子中，正确的是( )A.U 21R 线B.(U 1－U 2)2R 线C.I 2R 线 D.I (U 1－U 2)答案 BCD解析 输电线功率损耗P 损＝I 2R 线＝U2线R 线＝IU 线，其中U 线＝U 1－U 2，故B 、C 、D 正确.(P 损＝I 2r ＝(ΔU )2r＝ΔU ·I .式中必须注意，ΔU 为输电线上的电压损失，而不是输电电压.二、远距离高压输电电路中的各种关系[导学探究] 某发电站向远处送电的示意图如图2所示，其中各部分的物理量已在图上标注，在这个电路中包括三个回路.图2(1)结合闭合电路的知识，分别分析三个回路中各物理量之间的关系(发电机内阻、n 1、n 2、n 3、n 4线圈的电阻均忽略不计).(2)若两个变压器均为理想变压器，则每个变压器中的电流、电压、功率有什么关系？ 答案 (1)第一个回路：P 1＝U 1I 1第二个回路：U 2＝ΔU ＋U 3，P 2＝ΔP ＋P 3＝I 线2R ＋P 3 第三个回路：P 4＝U 4I 4(2)U 1U 2＝n 1n 2、I 1I 2＝n 2n 1、P 1＝P 2；U 3U 4＝n 3n 4、I 3I 4＝n 4n 3、P 3＝P 4. [知识深化]解决远距离输电问题时，需要画输电的电路图，理清三个回路，抓住两个联系，掌握一个定律. (1)画图、理清三个回路(如图3所示)图3(2)抓住两个联系①理想升压变压器联系回路1和回路2 即U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.②理想降压变压器联系回路2和回路3 即U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4. (3)掌握一个定律根据能量守恒定律得P 2＝ΔP ＋P 3.例3 如图4所示，发电站通过升压变压器、输电导线和降压变压器把电能输送到用户(升压变压器和降压变压器都可视为理想变压器)，若发电机的输出功率是100 kW ，输出电压是250 V ，升压变压器的原、副线圈的匝数比为1∶25.图4(1)求升压变压器的输出电压和输电导线中的电流；(2)若输电导线中的电功率损失为输入功率的4%，求输电导线的总电阻和降压变压器原线圈两端的电压.答案 (1)6 250 V 16 A (2)15.625 Ω 6 000 V 解析 (1)对升压变压器，据公式U 1U 2＝n 1n 2，有U 2＝n 2n 1U 1＝251×250 V＝6 250 VI 2＝P 2U 2＝P 1U 2＝100 0006 250A ＝16 A(2)P 损＝I 22R 线，P 损＝0.04P 1 所以R 线＝0.04P 1I 22＝15.625 Ω因为ΔU ＝U 2－U 3＝I 2R 线 所以U 3＝U 2－I 2R 线＝6 000 V.1.(输电线上功率损失的计算)夏天由于用电器的增多，每年夏天都会出现“用电荒”，只好拉闸限电.若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是( )A.若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B.若输送电压不变，则用电高峰时输电线上损失的功率为正常供电时的2倍C.若用电高峰时的输送电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D.若用电高峰时的输送电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍 答案 A解析 高压输电时P ＝UI ，I 是输送电路上的电流.用电高峰时，若输送电压不变，则I 为正常时的2倍，A 正确；输电线上损失的功率ΔP ＝I 2R 线，则输电线上损耗功率变为正常时的 4倍，B 错误；用电高峰时，若输送电压加倍，则I 不变，与正常时相同，C 错误；由ΔP ＝I 2R 线，知输电线损失的功率不变，D 错误.2.(输电线上功率损失的计算)(多选)某发电厂原来用电压为U 1的交流电输电，后改用变压比为1∶50的升压变压器将电压升高为U 2后输电，输送的电功率保持不变.若输电线路的总电阻为R 线，则下列说法中正确的是 ( )A.由公式I ＝P U 2可知，提高电压后输电线上的电流降为原来的150B.由公式I ＝U 2R 线可知，提高电压后输电线上的电流增为原来的50倍 C.由公式P ＝I 2R 线可知，提高电压后输电线上的功率损耗减为原来的12 500D.由公式P ＝U22R 线可知，提高电压后输电线上的功率损耗增为原来的2 500倍答案 AC解析 由U 1U 2＝n 1n 2可知，U 2＝50U 1，输送功率不变，由公式I ＝P U 2可知，输电线中的电流变为原来的150，选项A 正确，B 错误；由P ＝I 2R 线可知，输电线上的功率损耗减为原来的12 500，选项C 正确，D 错误.3.(远距离高压输电的分析与计算)如图5所示为远距离交流输电的简化电路图.发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流是I 2.则( )图5A.用户端的电压为I 1U 1I 2B.输电线上的电压降为UC.理想变压器的输入功率为I 12r D.输电线路上损失的电功率为I 1U 答案 A解析 根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 12r ＝I 1U 1，选项C 错误；输电线路上损失的电功率P ′＝I 12r ＝I 1(U －U 1)，选项D 错误.4.(远距离高压输电的分析与计算)(多选)如图6所示为远距离输电示意图，发电机的输出电压U 1和输电线的总电阻r 、理想变压器匝数均不变，且n 1∶n 2＝n 4∶n 3.当用户用电器的总电阻减小时( )图6A.U 1∶U 2＝U 4∶U 3B.用户的电压U 4增加C.输电线上的损失功率增大D.用户消耗的功率等于发电机的输出功率 答案 AC解析 根据U 1U 2＝n 1n 2，U 3U 4＝n 3n 4以及n 1∶n 2＝n 4∶n 3，知U 1∶U 2＝U 4∶U 3，故A 正确.用户用电器总电阻减小，则降压变压器副线圈电流增大，所以输电线上的电流增大，根据P 损＝I 2r 知，输电线上损耗的功率增大，根据ΔU ＝Ir 知，输电线上的电压损失变大，发电机的输出电压不变，则升压变压器的输出电压不变，降压变压器的输入电压变小，用户的电压U 4减小，故B 错误,C 正确.用户消耗的功率等于发电机的输出功率与输电线上损失的功率之差,故D 错误. 5.(远距离高压输电的分析与计算)一小型发电站通过升压、降压变压器把电能输给用户，已知发电机的输出功率为500 kW ，路端电压为500 V ，升压变压器原、副线圈的匝数比为1∶5，两变压器间输电线的总电阻为1.5 Ω，降压变压器的输出电压为220 V ，不计变压器能量损耗，求：(1)升压变压器的副线圈两端电压； (2)输电导线上的功率损失； (3)降压变压器原、副线圈的匝数比； (4)用户得到的功率.答案 (1)2 500 V (2)60 kW (3)10∶1 (4)440 kW 解析 输电线路原理图如图所示(1)升压变压器的副线圈两端电压U 2＝n 2U 1n 1＝2 500 V. (2)输电导线上的电流I 2＝P 2U 2＝P 1U 2＝200 A 输电导线上的功率损失P 损＝I 22r 线＝60 kW (3)输电导线上的电压ΔU ＝I 2r 线＝300 V降压变压器原线圈的电压U 3＝U 2－ΔU ＝2 200 V ，降压变压器原、副线圈的匝数比为n 3n 4＝U 3U 4＝10∶1(4)用户得到的功率P 用＝P 1－P 损＝440 kW。

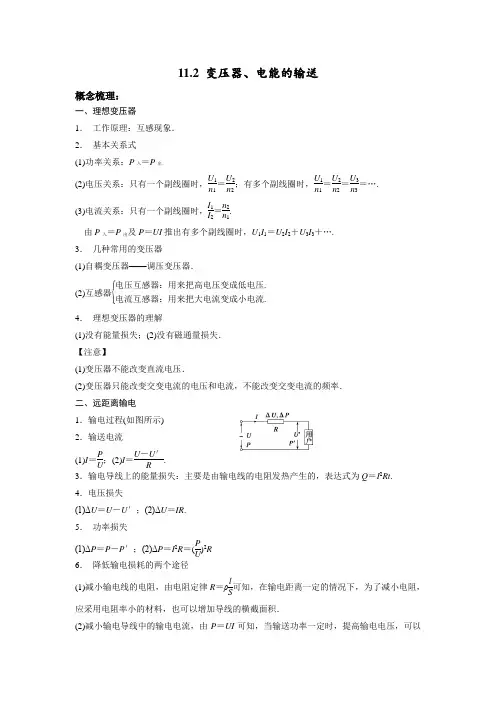

11.2 变压器、电能的输送概念梳理：一、理想变压器1． 工作原理：互感现象． 2． 基本关系式 (1)功率关系：P 入＝P 出．(2)电压关系：只有一个副线圈时，U 1n 1＝U 2n 2；有多个副线圈时，U 1n 1＝U 2n 2＝U 3n 3＝….(3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1.由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…. 3． 几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器⎩⎪⎨⎪⎧电压互感器：用来把高电压变成低电压.电流互感器：用来把大电流变成小电流.4． 理想变压器的理解(1)没有能量损失；(2)没有磁通量损失． 【注意】(1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． 二、远距离输电1．输电过程(如图所示) 2．输送电流(1)I ＝PU ；(2)I ＝U －U ′R.3．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为Q ＝I 2Rt . 4．电压损失(1)ΔU ＝U －U ′；(2)ΔU ＝IR . 5． 功率损失(1)ΔP ＝P －P ′；(2)ΔP ＝I 2R ＝(PU)2R6． 降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律R ＝ρlS 可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积．(2)减小输电导线中的输电电流，由P ＝UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流．考点一 理想变压器原、副线圈基本关系的应用1． 基本关系 (1)P 入＝P 出；(2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立． (3)I 1I 2＝n 2n 1，电流与匝数成反比，只对一个副线圈的变压器适用．有多个副线圈时，由输入功率和输出功率相等确定电流关系．(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2． 制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定．【例1】如图所示，理想变压器的原线圈接入u ＝11 000·2sin 100πt (V)的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V 880 W ”的电器R L 供电，该电器正常工作．由此可知( C )A ．原、副线圈的匝数比为50∶1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W【练习】如图所示，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V ，6 W ”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是( D ) A ．120 V, 0.10 A B ．240 V, 0.025 A C ．120 V, 0.05 AD ．240 V , 0.05 A【练习】自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流的有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U2和I 1分别约为( B ) A ．380 V 和5.3 A B ．380 V 和9.1 A C ．240 V 和5.3 AD ．240 V 和9.1 A考点二理想变压器的动态分析【例1】如图所示，理想变压器原线圈输入电压u＝U m sin ωt，副线圈电路中R0为定值电阻，R是滑动变阻器.和是理想交流电压表，示数分别用U1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是(C)A．I1和I2表示电流的瞬时值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I1变小【练习】如图所示的电路中，有一自耦变压器，左侧并联一只理想电压表V1后接在稳定的交流电源上；右侧串联灯泡L和滑动变阻器R，R上并联一只理想电压表V2.下列说法中正确的是(B)A．若F不动，滑片P向下滑动时，V1示数变大，V2示数变小B．若F不动，滑片P向下滑动时，灯泡消耗的功率变小C．若P不动，滑片F向下移动时，V1、V2的示数均变小D．若P不动，滑片F向下移动时，灯泡消耗的功率变大【练习】如图所示，理想变压器原线圈的匝数n1＝1 100匝，副线圈的匝数n2＝110匝，R0、R1、R2均为定值电阻，且R0＝R1＝R2，电流表、电压表均为理想电表．原线圈接u＝2202 sin(314t) (V)的交流电源．起初开关S处于断开状态．下列说法中正确的是(BCD)A．电压表示数为22 VB．当开关S闭合后，电压表示数变小C．当开关S闭合后，电流表示数变大D．当开关S闭合后，变压器的输出功率增大考点三远距离输电问题1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3，U 2＝ΔU ＋U 3，I 2＝I 3＝I 线．(3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线. (4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝(P 2U 2)2R 线． 当输送功率一定时，输电电压增大到原来的n 倍，输电线上损耗的功率就减小到原来的1n 2.【例1】通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变， 输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将 副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( D )A.PR kU ，1nB ．(P kU )2R ，1nC.PR kU ，1n2D ．(P kU )2R ，1n2【练习】某水电站，用总电阻为2.5 Ω的输电线输电给500 km 外的用户，其输出电功率是 3×106 kW ，现用500 kV 电压输电，则下列说法正确的是( B ) A ．输电线上输送的电流大小为2.0×105 A B ．输电线上由电阻造成的损失电压为15 kVC ．若改用5 kV 电压输电，则输电线上损失的功率为9×108 kWD ．输电线上损失的功率为ΔP ＝U 2/r ，U 为输电电压，r 为输电线的电阻课后练习一．选择题1．[双]关于理想变压器的工作原理，以下说法正确的是( BC ) A ．通过正弦交变电流的原线圈产生的磁通量不变 B ．穿过原、副线圈的磁通量在任何时候都相等 C ．穿过副线圈磁通量的变化使得副线圈产生感应电动势 D ．原线圈中的电流通过铁芯流到了副线圈2．如图所示，一理想变压器原、副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220V ，额定功率为22 W ；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( A ) A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V ，I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A3．[双]如图所示，理想变压器初级线圈的匝数为n 1，次级线圈的匝数为n 2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 A．下列判断中正确的是(BC )A．初级线圈和次级线圈的匝数比为2∶1B．初级线圈和次级线圈的匝数比为5∶1C．电流表A2的示数为1.0 AD．电流表A2的示数为0.4 A4．如图所示，一理想变压器的原线圈匝数n1＝1 000匝，副线圈匝数n2＝200匝，交流电源的电动势e＝311sin 100πt V(不考虑其内阻)，电阻R＝88 Ω，电压表和电流表对电路的影响可忽略不计，则(D)A．电压表的示数为62.2 VB．电流表的示数为2.5 AC．通过R的电流最大值为0.5 AD．变压器的输入电功率为22 W5．[双]如图甲所示，理想变压器原、副线圈的匝数比为10∶1，电阻R＝22 Ω，各电表均为理想电表，副线圈输出电压的变化规律如图乙所示．下列说法正确的是(BD)甲乙A．输入电压的频率为100 Hz B．电压表的示数为220 VC．电流表的示数为1 A D．电阻R消耗的电功率是22 W6．[双]如图甲所示，一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个10 Ω的电阻．则(AC)A．变压器的输入电压最大值是220 2 VB．正弦交变电流的周期是1×10－3 sC．变压器的输入功率是1×103 WD．电压表的示数是100 2 V7．[双]如图所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是( AD )A ．若电压表读数为6 V ，则输入电压的最大值为24 2 VB ．若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C ．若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D ．若保持负载电阻阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍 8．[双]图甲是某燃气炉点火装置的原理图．转换器将直流电压转换为图乙所示的正弦交变 电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n 1、n 2，为交流电压表．当变压器副线圈电压的瞬时值大于5 000 V 时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是( BC )A ．电压表的示数等于5 VB ．电压表的示数等于52V C ．实现点火的条件是n 2n 1>1 000D ．实现点火的条件是n 2n 1<1 0009．如图所示，接在照明电路中的自耦变压器的副线圈上通过输电线接有三个灯泡L 1、L 2和L 3，输电线的等效电阻为R .当滑动触头P 向上移动一段距离后，下列说法正确的是( D ) A ．等效电阻R 上消耗的功率变大B ．三个灯泡都变亮C ．原线圈两端的输入电压减小D ．原线圈中电流表示数减小10．[双]如图所示，某理想变压器的原线圈接一交流电，副线圈接如图所示电路，开关S 原 来闭合，且R 1＝R 2.现将S 断开，那么交流电压表的示数U 、交流电流表的示数I 、电阻R 1上的功率P 1及该变压器原线圈的输入功率P 的变化情况正确的是( AD )A ．U 增大B ．I 增大C ．P 1减小D ．P 减小11．调压变压器就是一种自耦变压器，它的构造如图甲所示．线圈AB 绕在一个圆环形的铁芯上，CD之间输入交变电压，转动滑动触头P就可以调节输出电压．图甲中两电表均为理想交流电表，R1、R2为定值电阻，R3为滑动变阻器．现在CD两端输入图乙所示正弦式交流电，变压器视为理想变压器，那么(D)A．由乙图可知CD两端输入交流电压u的表达式为u＝362sin 100t(V)B．当滑动触头P逆时针转动时，MN之间输出交流电压的频率变大C．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大D．当滑动变阻器滑动触头向下滑动时，电阻R2消耗的电功率变小12．[双]为保证用户电压稳定在220 V，变电所需适时进行调压，图甲为调压变压器示意图．保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压．某次检测得到用户电压u2随时间t变化的曲线如图乙所示．以下正确的是(BD)甲乙A．u2＝1902sin (50πt) VB．u2＝1902sin (100πt) VC．为使用户电压稳定在220 V，应将P适当下移D．为使用户电压稳定在220 V，应将P适当上移13．[双]如图甲所示，理想变压器原、副线圈的匝数分别是n1、n2，b是原线圈的中心抽头，图中电表均为理想的交流电表，副线圈接定值电阻R，其余电阻不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压．当单刀双掷开关由a拨向b后，下列说法正确的是(BD)甲乙A．副线圈输出电压的频率变小B．B．电压表的示数变大C．电流表的示数变小D．原线圈的输入功率变大14．[双]在远距离输电中，当输电线的电阻和输送的电功率不变时，那么( AC ) A ．输电线路上损失的电压与输送电流成正比 B ．输电的电压越高，输电线路上损失的电压越大 C ．输电线路上损失的功率跟输送电压的平方成反比 D ．输电线路上损失的功率跟输电线上的电流成正比15．[双]在远距离输电时，输送的电功率为P ，输电电压为U ，所用导线电阻率为ρ，横截面积为S ，总长度为l ，输电线损失的电功率为P ′，用户得到的电功率为P 用，则下列关系式中正确的是( BD ) A ．P ′＝U 2SρlB ．P ′＝P 2ρlU 2SC ．P 用＝P －U 2SρlD ．P 用＝P (1－PρlU 2S)16．[双]某小型水电站的电能输送示意图如图11甲所示，发电机的输出电压变化规律如图乙．输电线总电阻为r ，升压变压器原、副线圈匝数分别为n 1、n 2.降压变压器原、副线圈匝数分别为n 3、n 4(变压器均为理想变压器)．要使额定电压为220 V 的用电器正常工作，则( AD )A ．乙图中电压的瞬时值表达式为u ＝2202sin 100πt VB ．乙图中电压的有效值和用电器的额定电压都是220 V ，所以n 1n 2＝n 4n 3C ．通过升压变压器的电流频率比通过降压变压器的电流频率大D ．升压变压器的输出功率大于降压变压器的输入功率。

高二物理《电能的输送》说课稿范例
转眼间高中的课程已过半，为了老师更好的开展自己的教学工作，现将高二物理电能的输送说课稿范例提供给大家，希望能对大家有所帮助。

各位评委老师：大家好!今天我说课的题目是《电能的输送》。

下面我将从教材分析、目标分析、过程分析、效果分析四个方面进行阐述。

一.教材分析
1.教材的地位和作用：
本节课是在学习了交变电流的产生、描述以及变压器的基础上进行的，是物理学知识的延伸，是物理知识的应用，更是物理知识服务于生活实际的重要体现。

2. 教学的重点和难点：
重点：(l)理论分析如何减少输电过程的电能损失.
(2)远距离输电的原理.
难点：远距离输电原理图的理解.。
