汽轮机组及周围蒸汽管道吹洗措施

文件编号：TP-AR-L2798In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________汽轮机管道吹洗方案正式样本汽轮机管道吹洗方案正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1 概述华电新疆发电有限公司昌吉热电厂2×330MW热电联产工程1号汽轮机为上海电气集团股份有限公司制造的型号为CZK330-16.7/0.4/538/538型亚临界、一次中间再热、高中压合缸、单轴双缸双排汽、直接空冷汽轮机。

该机组由新疆电力设计院设计，山东电建二分公司负责安装，新疆电力科学研究院负责机组的整套启动试运工作。

根据火力发电工程的规程、规范要求，汽轮机机组在首次启动之前，必须对凝结水系统管道、高、低压给水系统管道、轴封系统管道和辅助蒸汽系统管道、高、低旁减温水进行吹洗合格，以满足机组安全运行的要求。

为此，制定本措施，用于指导机组调试阶段管道冲洗和吹洗工作的顺利进行。

2 调试目的通过对系统管道的冲洗,将系统管道及设备内在制造、运输、安装过程中存留的杂质冲洗、吹扫干净,以保证设备系统投入生产后的安全运行。

3 编写依据3.1 《火力发电建设工程启动试运及验收规程》［DL/T5437-2009］。

There is a process for everything. Hold on and hold on again.模板参考（页眉可删）汽机侧蒸汽管道吹扫技术措施1 编制目的1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，特制定本措施。

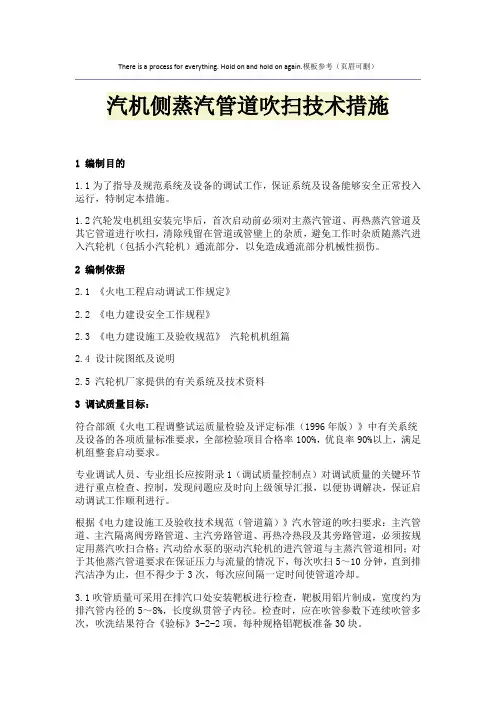

1.2汽轮发电机组安装完毕后，首次启动前必须对主蒸汽管道、再热蒸汽管道及其它管道进行吹扫，清除残留在管道或管壁上的杂质，避免工作时杂质随蒸汽进入汽轮机（包括小汽轮机）通流部分，以免造成通流部分机械性损伤。

2 编制依据2.1 《火电工程启动调试工作规定》2.2 《电力建设安全工作规程》2.3 《电力建设施工及验收规范》汽轮机机组篇2.4 设计院图纸及说明2.5 汽轮机厂家提供的有关系统及技术资料3 调试质量目标：符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。

专业调试人员、专业组长应按附录1（调试质量控制点）对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。

根据《电力建设施工及验收技术规范（管道篇）》汽水管道的吹扫要求：主汽管道、主汽隔离阀旁路管道、主汽旁路管道、再热冷热段及其旁路管道，必须按规定用蒸汽吹扫合格；汽动给水泵的驱动汽轮机的进汽管道与主蒸汽管道相同；对于其他蒸汽管道要求在保证压力与流量的情况下，每次吹扫5～10分钟，直到排汽洁净为止，但不得少于3次，每次应间隔一定时间使管道冷却。

3.1吹管质量可采用在排汽口处安装靶板进行检查，靶板用铝片制成，宽度约为排汽管内径的5～8%，长度纵贯管子内径。

检查时，应在吹管参数下连续吹管多次，吹洗结果符合《验标》3-2-2项。

每种规格铝靶板准备30块。

3.2 《验标》3-2-2项吹管打靶合格标准为：连续吹扫两次，第二次靶板斑痕点数少于第一次，同时斑痕粒度在0.2～0.5mm间的颗粒应少于等于5个。

编订：__________________单位：__________________时间：__________________汽轮机管道吹洗方案(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2127-53 汽轮机管道吹洗方案(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1 概述华电新疆发电有限公司昌吉热电厂2×330MW热电联产工程1号汽轮机为上海电气集团股份有限公司制造的型号为CZK330-16.7/0.4/538/538型亚临界、一次中间再热、高中压合缸、单轴双缸双排汽、直接空冷汽轮机。

该机组由新疆电力设计院设计，山东电建二分公司负责安装，新疆电力科学研究院负责机组的整套启动试运工作。

根据火力发电工程的规程、规范要求，汽轮机机组在首次启动之前，必须对凝结水系统管道、高、低压给水系统管道、轴封系统管道和辅助蒸汽系统管道、高、低旁减温水进行吹洗合格，以满足机组安全运行的要求。

为此，制定本措施，用于指导机组调试阶段管道冲洗和吹洗工作的顺利进行。

2 调试目的通过对系统管道的冲洗,将系统管道及设备内在制造、运输、安装过程中存留的杂质冲洗、吹扫干净,以保证设备系统投入生产后的安全运行。

3 编写依据3.1 《火力发电建设工程启动试运及验收规程》［DL/T5437-2009］。

3.2 《火电工程启动调试工作规定》［电力部建设协调司建质（1996）40号］。

仅供参考[整理] 安全管理文书主蒸汽管道吹洗方案日期：__________________单位：__________________第1 页共7 页主蒸汽管道吹洗方案1、执行《电力建设施工及验收技术规范》锅炉机组篇的规定2、执行《电力建设施工及验收技术规范》管道篇的规定二、吹洗的目的管道安装完毕后，管道内部存在有污垢、铁屑及一些杂物，使用时会随蒸汽一块进入汽轮机或其它用汽设备，影响其正常运行；为提高蒸汽品质，保证设备正常运行，管道正常供汽前，必须进行蒸汽吹洗。

三、管道吹洗具备的条件1、锅炉本体及附属设备安装调试完毕，具备吹洗条件。

2、被吹洗管道及支吊架安装完毕。

3、吹洗方案已制定，并审核合格。

4、吹洗人员及所用工具已配备齐全。

5、临时管道架设完毕，并加固牢固。

6、靶板已准备，不少于2快。

四、吹洗的要求和规定1、管道吹洗应在系统严密性试验合格后进行（主蒸汽管道和再热蒸汽管道经100%无损探伤合格后，可替代水压试验）。

2、管道吹洗前除设计要求外，应将系统内的流量孔板拆除，待吹洗合格后复装。

3、不参加吹洗的设备及管道，应与被吹洗系统妥善隔离。

4、吹洗前应考虑管道支吊架的牢固程度，必要时应予以加固。

5、蒸汽管道吹洗的临时排汽管道应符合下列规定：5.1、排汽管管口应朝上倾斜（30左右），排向空处。

5.2、排汽管应具备牢固的支架，以承受排汽的反作用力。

第 2 页共 7 页5.3、排汽管的内径宜等于或大于被吹洗管子的内径，长度应尽量短捷，以减少阻力。

5.4、排汽管对口焊接要求与正式焊口要求相同，并宜装设消音装置（670T以上的锅炉和管道蒸汽吹洗时，在排汽管口处装设消音器）。

6、锅炉过热器、再热器及蒸汽系统的吹洗时，一般应符合下列要求：6.1、吹洗时控制门应全开（直流锅炉纯直流吹洗时除外），用蓄热法吹洗时，控制门开启时间一般应小于1min。

6.2、被吹洗系统各处的吹管系数应大于1。

6.3、吹洗时应达到的压力数值参照下表：6.4、汽包锅炉吹洗时的压力下降值应控制在饱和温度下降值不大于42℃的范围内。

主蒸汽管道吹洗方案主蒸汽管道是汽轮机组工作的重要管道，它输送着蒸汽到售电点或各个加热设备中。

为了确保主蒸汽管道的安全运行，需要对其进行定期的清洗和维护。

本文将介绍主蒸汽管道吹洗方案。

一、吹洗前的准备工作1、确认吹洗工作时间和管道停运时间在进行主蒸汽管道吹洗工作之前，首先需要确认吹洗的具体时间和管道的停运时间。

由于停运时间的安排需要考虑到工厂生产的连续性，因此需要提前进行充分的计划。

2、备足吹洗所需的工具和设备主蒸汽管道吹洗涉及到使用大量的水和压缩空气，所以需要准备好水泵、压缩机、水管、气管等工具和设备。

3、严格执行相关操作规程为确保吹洗操作的安全性和有效性，需要对吹洗前所需的操作规程进行仔细的研究和分析，并做出比较细致的安全方案和预防措施。

二、吹洗工作的实施方案1、准备吹洗用水将吹洗用水倒入备用桶中，并将桶放置在主蒸汽管道箱体的下方。

需要注意的是，吹洗用水应该足够清洁，以防止在吹洗过程中造成污染。

将主蒸汽管道的开关口向外打开，关闭所有进出不良的阀门，并将进口处的钢丝球阀关闭。

同时，还需要关闭所有设备进出口的阀门，以确保吹洗所需的管道通畅。

3、开启水泵、压缩机将水泵和压缩机开关控制到合适的状态，并根据实际情况调节管道内的水流和气流。

在操作时需要留意水泵和压缩机的安全阀和溢流阀。

4、对主蒸汽管道进行吹洗根据具体的吹洗方案进行操作，将水流和气流沿着管道逐步加大，直至达到合适的吹洗参数为止。

还需要定期检查各个接口位的松动并予以固定。

5、监测各个参数指标在吹洗过程中，需要不断地检查各个参数的指标，如流速、压强等，并根据实际情况进行修正和调整。

在吹洗过程中，应该持续喷洒清洁剂来清除管道内的污垢。

三、吹洗后的处理工作1、结束吹洗操作在整个操作过程中，应该保持良好的协调和配合，严格按照吹洗方案进行操作。

当吹洗操作结束后，需要对各个工具和设备进行清洗和消毒处理，以确保下次使用时的安全性和效果。

整个吹洗过程应该有专人记录，需要详细记录各个数据指标、各个参数的变化情况、安全预防措施的执行情况等等。

汽轮机组及周围蒸汽管道吹洗措施1 编制依据及概述本方案编制依据为设计院图纸：辅助蒸汽系统流程图、汽机抽汽系统流程图、主蒸汽、再热和旁路系统流程图、轴封供汽管道系统流程图、给水泵汽轮机轴封蒸汽管道系统流程图。

辅助蒸汽系统为机组提供公用汽源，设计个参数0.80MPa(a)的辅助蒸汽联箱。

机组启动及低负荷时辅助蒸汽来自老厂辅汽母管及本机再热冷段，正常运行由本机四段抽汽供汽。

辅助蒸汽系统供主机和小汽机轴封、除氧器启动用汽、锅炉暖风器系统、空预器吹灰、小汽机调试用汽、采暖分汽缸用汽，燃油雾化吹扫、磨煤机消防等用汽。

2 系统吹扫的目的及范围2.1 汽机周围蒸汽系统管道吹扫的目的汽机周围蒸汽系统管道在存放及安装过程中，其内部不可避免地存在铁屑、焊渣等杂物，在系统投运之前必须通过蒸汽吹扫，将管道内部吹扫干净，以保证合格的蒸汽品质。

2.2 汽机周围蒸汽系统管道吹扫的范围(1)老厂至辅助蒸汽联箱供汽管道。

(2)冷再至辅汽蒸汽联箱供汽管道。

(3)四段抽汽至辅汽蒸汽联箱供汽管道。

(4)辅汽联箱至汽机轴封供汽系统。

(5)辅汽联箱至锅炉燃油系统供汽管道。

(6)辅汽联箱至除氧器加热蒸气管道。

(7)辅汽联箱至小汽机供汽管道。

(8)冷再至小汽机供汽管道。

(9)冷再至汽机轴封供汽系统。

(10)主汽至汽机轴封供汽系统。

3 系统管道吹扫应具备的条件3.1 根据现场施工进度，系统完善程度及需要，分步进行系统管道吹扫。

3.2 吹扫汽源根据实际情况可分别采用老厂汽源及锅炉吹管时的主、再热蒸汽。

3.3 吹扫的系统及临时管道施工完毕，且系统的疏水管道可以投入。

3.4 系统内的所有阀门经调试可正常操作使用。

3.5 系统各种表计、压力开关经校验、安装完毕，可投入使用。

4 系统吹扫的临时措施4.1 将老厂至辅助蒸汽联箱供汽电动门后管道解开，接临时管道至厂房外。

4.2 将冷再至辅汽联箱入口处管道断开接临时管道引到厂外。

4.3 将四段抽汽逆止门2门前管道断开，加装临时堵板，辅汽吹扫后清扫。

主蒸汽管道吹洗方案1. 引言主蒸汽管道是蒸汽发电厂的重要组成部分，其正常运行对保持发电厂的高效率和可靠性至关重要。

然而，由于使用过程中会产生大量的凝结水和杂质，主蒸汽管道内可能会积累堆积物，对管道的安全和正常运行造成风险。

因此，定期进行主蒸汽管道的吹洗是必要的。

本文档旨在介绍主蒸汽管道的吹洗方案，包括吹洗的目的、吹洗的步骤和注意事项等内容。

2. 吹洗目的主蒸汽管道的吹洗旨在清除管道内的凝结水和杂质，确保管道内壁的光滑和清洁。

吹洗的目的包括：1.清除凝结水：主蒸汽管道在使用过程中会产生凝结水，这些水可能会引起管道内部腐蚀和堵塞，吹洗能有效去除凝结水，减少腐蚀和堵塞的风险。

2.清除杂质：主蒸汽管道中可能存在的杂质如沉积物和铁锈等都会影响管道的流动特性和传热效率，吹洗能有效清除这些杂质，提高管道的运行效率。

3.检查管道状态：吹洗过程中还可以通过观察排出的水质和颜色等，判断主蒸汽管道的运行状态，并及时发现可能存在的问题。

3. 吹洗步骤主蒸汽管道的吹洗一般包括以下步骤：步骤一：准备工作•明确吹洗计划：确定吹洗的时间和方式，制定详细的吹洗方案。

•检查设备和工具：确保吹洗所需的设备和工具完好，如高压水枪、吹洗泵等。

•配置清洗液：根据吹洗方案，配制合适的清洗液，如清水或特定清洗剂。

步骤二：准备管道•关闭进口和出口阀门：在进行吹洗前，关闭主蒸汽管道的进口和出口阀门，确保吹洗过程中不会对其他设备和系统产生影响。

•排空管道：打开排放阀，将管道内余留的凝结水等排空。

步骤三：执行吹洗•连接设备：将高压水枪或吹洗泵与主蒸汽管道连接。

•开始吹洗：打开高压水枪或启动吹洗泵，将清洗液从管道的一端注入，从管道的另一端排出，以高压水流的作用冲刷管道内壁，清除凝结水和杂质。

•观察和检查：吹洗过程中，观察排出的水质和颜色等情况，检查管道内壁的状态，发现异常情况及时处理。

步骤四：清洗结束•正常排空管道：在吹洗结束后，继续打开排放阀，将管道内的清洗液完全排空。

2023年汽轮机管道吹洗方案一、引言汽轮机是目前主要用于发电和工业领域的热力设备之一，而管道作为汽轮机的关键组成部分之一，其运行状态和性能直接影响着汽轮机的运行效率和安全性。

为了确保汽轮机管道的正常运行，提高其工作效率，必须对其进行定期的吹洗清理。

本文旨在提出2023年汽轮机管道吹洗方案，以确保管道的清洁和健康运行。

二、吹洗目的1. 清除管道内的积垢。

长期运行后，汽轮机管道内会有一定的垢积聚，对管道内壁有一定的腐蚀和附着作用，降低了管道的传热和传质能力，影响了汽轮机的工作效率。

2. 清除管道内的杂质和污染物。

管道内会有一些沉积物、颗粒物和污染物，如果不清理会对汽轮机的工作产生不利影响，甚至可能导致管道堵塞和设备故障。

3. 提高管道的流动性。

通过吹洗管道，可以将管道内的积垢和污染物清除，提高管道的流动性，减少流量损失，提高汽轮机的运行效率。

4. 延长管道的使用寿命。

定期进行管道的清洗和保养，可以减少管道的腐蚀和损伤，延长管道的使用寿命，降低维护成本。

三、吹洗方案1. 检查管道状态。

在吹洗之前，需要进行管道的检查和评估，包括管道内壁的腐蚀、堵塞和磨损情况等。

根据检查结果，制定针对性的吹洗方案。

2. 选择合适的吹洗介质。

根据管道的材质和污染物的性质，选择合适的吹洗介质。

常用的吹洗介质包括水、蒸汽、溶剂和化学清洗剂等。

3. 制定吹洗工艺。

根据管道的结构和吹洗的要求，制定合理的吹洗工艺，包括吹洗时间、压力、流量和顺序等。

4. 进行吹洗操作。

根据吹洗方案，进行吹洗操作。

吹洗过程中需要注意控制吹洗介质的流量和压力，避免对管道造成二次损伤。

5. 检验吹洗效果。

吹洗完成后，对管道进行检验，评估吹洗效果。

如果有必要，可以进行再次吹洗，直到达到要求的清洁程度。

6. 记录吹洗情况。

吹洗完成后，及时记录吹洗情况，包括吹洗时间、介质使用情况、清洗效果等，以便于后续的管道维护和管理。

四、注意事项1. 安全第一。

在吹洗过程中，必须严格遵守安全操作规程，确保吹洗操作的安全性和可靠性，防止事故的发生。

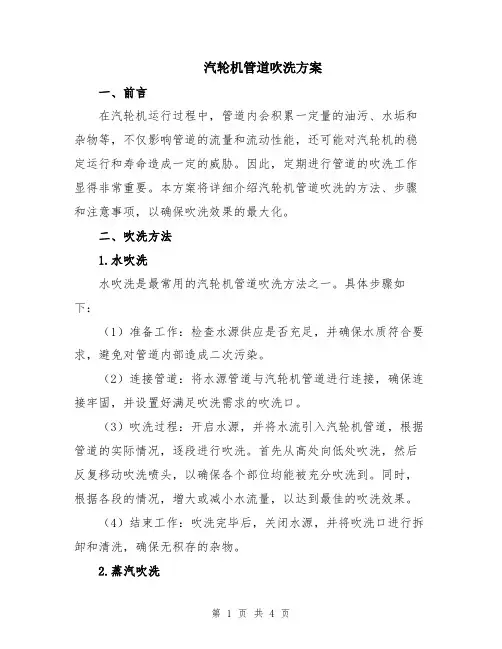

汽轮机管道吹洗方案一、前言在汽轮机运行过程中，管道内会积累一定量的油污、水垢和杂物等，不仅影响管道的流量和流动性能，还可能对汽轮机的稳定运行和寿命造成一定的威胁。

因此，定期进行管道的吹洗工作显得非常重要。

本方案将详细介绍汽轮机管道吹洗的方法、步骤和注意事项，以确保吹洗效果的最大化。

二、吹洗方法1.水吹洗水吹洗是最常用的汽轮机管道吹洗方法之一。

具体步骤如下：（1）准备工作：检查水源供应是否充足，并确保水质符合要求，避免对管道内部造成二次污染。

（2）连接管道：将水源管道与汽轮机管道进行连接，确保连接牢固，并设置好满足吹洗需求的吹洗口。

（3）吹洗过程：开启水源，并将水流引入汽轮机管道，根据管道的实际情况，逐段进行吹洗。

首先从高处向低处吹洗，然后反复移动吹洗喷头，以确保各个部位均能被充分吹洗到。

同时，根据各段的情况，增大或减小水流量，以达到最佳的吹洗效果。

（4）结束工作：吹洗完毕后，关闭水源，并将吹洗口进行拆卸和清洗，确保无积存的杂物。

2.蒸汽吹洗蒸汽吹洗是另一种常用的汽轮机管道吹洗方法，其主要步骤如下：（1）准备工作：确保蒸汽供应系统正常运行，检查蒸汽质量和压力是否符合要求，并保证在吹洗过程中能够提供稳定的蒸汽供应。

（2）连接管道：将蒸汽源与汽轮机管道进行连接，选择合适的接口和连接方式，并确保连接牢固。

（3）吹洗过程：开启蒸汽供应，并将蒸汽引入汽轮机管道。

根据管道的具体情况和需求，逐段进行吹洗。

首先从高处向低处吹洗，然后反复移动吹洗喷头，确保各个部位均能被充分吹洗到。

同时，根据各段的情况，调整蒸汽压力和流量，以达到最佳的吹洗效果。

（4）结束工作：吹洗完毕后，关闭蒸汽供应，并将吹洗口进行拆卸和清洗，确保无积存的杂物。

三、吹洗步骤无论是水吹洗还是蒸汽吹洗，其基本步骤是相似的。

下面以水吹洗为例，详细介绍吹洗的步骤：1. 检查吹洗前的准备工作，确保水源供应充足，并水质符合要求。

2. 进行管道连接，选择合适的连接方式，并确保连接牢固。

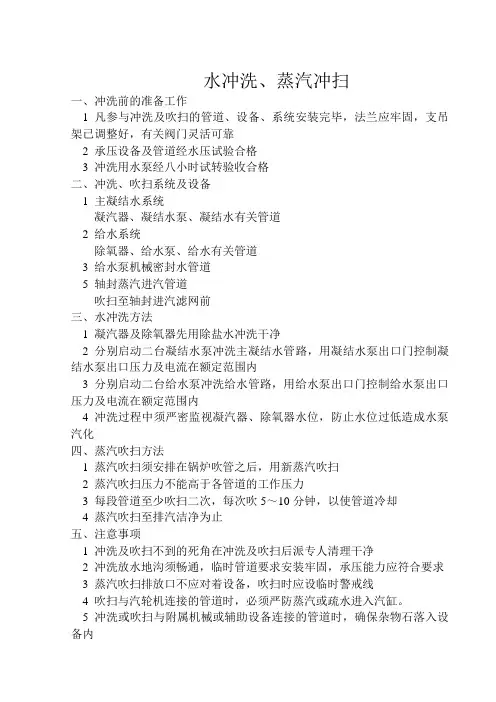

水冲洗、蒸汽冲扫一、冲洗前的准备工作1 凡参与冲洗及吹扫的管道、设备、系统安装完毕，法兰应牢固，支吊架已调整好，有关阀门灵活可靠2 承压设备及管道经水压试验合格3 冲洗用水泵经八小时试转验收合格二、冲洗、吹扫系统及设备1 主凝结水系统凝汽器、凝结水泵、凝结水有关管道2 给水系统除氧器、给水泵、给水有关管道3 给水泵机械密封水管道5 轴封蒸汽进汽管道吹扫至轴封进汽滤网前三、水冲洗方法1 凝汽器及除氧器先用除盐水冲洗干净2 分别启动二台凝结水泵冲洗主凝结水管路，用凝结水泵出口门控制凝结水泵出口压力及电流在额定范围内3 分别启动二台给水泵冲洗给水管路，用给水泵出口门控制给水泵出口压力及电流在额定范围内4 冲洗过程中须严密监视凝汽器、除氧器水位，防止水位过低造成水泵汽化四、蒸汽吹扫方法1 蒸汽吹扫须安排在锅炉吹管之后，用新蒸汽吹扫2 蒸汽吹扫压力不能高于各管道的工作压力3 每段管道至少吹扫二次，每次吹5～10分钟，以使管道冷却4 蒸汽吹扫至排汽洁净为止五、注意事项1 冲洗及吹扫不到的死角在冲洗及吹扫后派专人清理干净2 冲洗放水地沟须畅通，临时管道要求安装牢固，承压能力应符合要求3 蒸汽吹扫排放口不应对着设备，吹扫时应设临时警戒线4 吹扫与汽轮机连接的管道时，必须严防蒸汽或疏水进入汽缸。

5 冲洗或吹扫与附属机械或辅助设备连接的管道时，确保杂物石落入设备内轴封管道蒸汽冲扫措施一、蒸汽吹扫方法1 蒸汽吹扫须安排在锅炉吹管之后，用新蒸汽吹扫2 蒸汽吹扫压力不能高于各管道的工作压力3 每段管道至少吹扫二次，每次吹10～15分钟，每二次间间隔一定时间，以使管道冷却4 蒸汽吹扫至排汽洁净为止二、注意事项1 吹扫不到的死角在冲洗及吹扫后派专人清理干净2 吹扫放水地沟须畅通，临时管道要求安装牢固，承压能力应符合要求3 蒸汽吹扫排放口不应对着设备，吹扫时应设临时警戒线4 吹扫与汽轮机连接的管道，必须严防蒸汽或疏水进入汽缸5 吹扫与附属机械或辅助设备连接的管道时，确保杂物不落入设备内三、吹扫工艺简图。

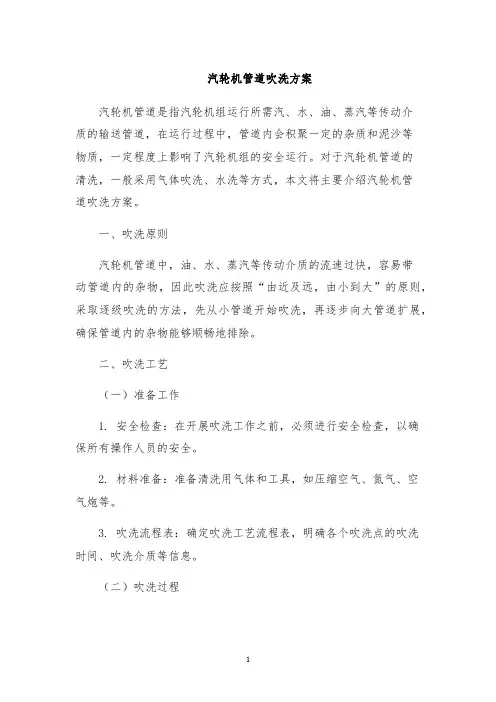

汽轮机管道吹洗方案汽轮机管道是指汽轮机组运行所需汽、水、油、蒸汽等传动介质的输送管道，在运行过程中，管道内会积聚一定的杂质和泥沙等物质，一定程度上影响了汽轮机组的安全运行。

对于汽轮机管道的清洗，一般采用气体吹洗、水洗等方式，本文将主要介绍汽轮机管道吹洗方案。

一、吹洗原则汽轮机管道中，油、水、蒸汽等传动介质的流速过快，容易带动管道内的杂物，因此吹洗应按照“由近及远，由小到大”的原则，采取逐级吹洗的方法，先从小管道开始吹洗，再逐步向大管道扩展，确保管道内的杂物能够顺畅地排除。

二、吹洗工艺（一）准备工作1. 安全检查：在开展吹洗工作之前，必须进行安全检查，以确保所有操作人员的安全。

2. 材料准备：准备清洗用气体和工具，如压缩空气、氮气、空气炮等。

3. 吹洗流程表：确定吹洗工艺流程表，明确各个吹洗点的吹洗时间、吹洗介质等信息。

（二）吹洗过程1. 先用压缩空气或氮气从管道入口处逆向吹洗，确保管道内的杂物顺畅地向出口方向移动。

2. 按照吹洗流程表逐步吹洗，逐渐增加气体的压力和流量，直到所有的管道和附件中的杂物都被排除为止。

3. 对于硬性附件，如换热器、调节阀门等，采用空气炮吹洗。

用钩子和铁丝等清理难以清理的管道内积垢和杂物。

4. 完成吹洗后，对吹洗点周围进行清理，以免管道内杂物再次堵塞吹洗点。

（三）清洗后处理完成吹洗工作后，应对管道进行检查，确保内部完全无杂物，吹洗完毕后，要把吹洗管路中的气体排净干燥处理，以免管路中积水腐蚀管路，影响管道的使用寿命。

三、安全注意事项1. 对于高温、高压管道的吹洗，必须在严格的安全操作规程和操作规范的指导下进行。

2. 严格遵守电气安规和防爆安规要求，确保吹洗作业不涉及爆炸危险。

3. 操作人员必须带上个人防护装备，并遵守安全操作规范，确保不发生意外事故。

4. 在吹洗过程中，应确保各项仪表指示正常，如果发现异常，应及时处理。

总之，汽轮机管道的吹洗是汽轮机组正常运行的重要保障措施之一，吹洗工作应当按照严格的规程进行，并遵循先小后大、由近及远的吹洗原则，以确保吹洗工作的有效性和安全性。

专业的论文在线写作平台
主蒸汽管道吹洗方案
一、标准依据
1、执行《电力建设施工及验收技术规范》锅炉机组篇的规定
2、执行《电力建设施工及验收技术规范》管道篇的规定
二、吹洗的目的
管道安装完毕后，管道内部存在有污垢、铁屑及一些杂物，使用时会随蒸汽一块进入汽轮机或其它用汽设备，影响其正常运行；为提高蒸汽品质，保证设备正常运行，管道正常供汽前，必须进行蒸汽吹洗。

三、管道吹洗具备的条件
1、锅炉本体及附属设备安装调试完毕，具备吹洗条件。

2、被吹洗管道及支吊架安装完毕。

3、吹洗方案已制定，并审核合格。

4、吹洗人员及所用工具已配备齐全。

5、临时管道架设完毕，并加固牢固。

6、靶板已准备，不少于2快。

四、吹洗的要求和规定
1、管道吹洗应在系统严密性试验合格后进行（主蒸汽管道和再热蒸汽管道经100%无损探伤合格后，可替代水压试验）。

2、管道吹洗前除设计要求外，应将系统内的流量孔板拆除，待吹洗合格后复装。

3、不参加吹洗的设备及管道，应与被吹洗系统妥善隔离。

4、吹洗前应考虑管道支吊架的牢固程度，必要时应予以加固。

5、蒸汽管道吹洗的临时排汽管道应符合下列规定：
5.1、排汽管管口应朝上倾斜（30°左右），排向空处。

2024年汽轮机管道吹洗方案____年汽轮机管道吹洗方案1. 引言在____年，汽轮机作为一种重要的动力装置，广泛应用于电力、化工、石油等行业。

而汽轮机的管道系统是保证其正常运行的关键部分，但长期运行后，管道内壁会积聚一定的污垢，增加了管道的阻力，降低了汽轮机的效率。

因此，在____年汽轮机管道的周期性清洗十分重要，本文将提出一种____字的汽轮机管道吹洗方案，以提高汽轮机的工作效率。

2. 清洗目标汽轮机管道的清洗目标是清除管道内壁的污垢，降低阻力，提高汽轮机的效率。

清洗过程应确保清洗彻底，不损坏管道。

3. 清洗原理汽轮机管道的清洗原理主要包括机械清洗和化学清洗两种方式。

机械清洗是通过高压水或其他清洗工具刷洗管道内壁，去除污垢。

化学清洗是通过添加特定化学药剂，溶解污垢，并通过冲洗将其清除。

4. 清洗方案（1）清洗前的准备工作在进行汽轮机管道清洗前，需要进行以下准备工作：a. 分析管道污垢的性质和厚度，确定合适的清洗方法和药剂。

b. 清理管道附近的杂物和障碍物，确保清洗操作的顺利进行。

c. 检查清洗设备的工作状态和安全性，确保设备能够正常运行。

（2）机械清洗a. 高压水清洗：使用高压水清洗机，通过喷射高压水流来清洗管道内壁。

根据污垢的性质和厚度，选择合适的喷嘴和工作压力。

喷射方向应与管道内流体的流向相反，以便清洗更彻底。

b. 机械刷洗：使用刷子、刮刀等机械工具，对管道内壁进行刷洗，去除污垢。

注意控制力度，避免刷洗过程中对管道造成损伤。

（3）化学清洗a. 选择合适的清洗药剂：根据管道内壁污垢的性质，选择适合的清洗药剂。

常用的清洗药剂包括酸碱溶液、氧化剂、螯合剂等。

b. 涂覆药剂：将清洗药剂均匀地涂覆在管道内壁上，使其充分与污垢接触。

c. 化学反应：清洗药剂与污垢发生化学反应，使污垢溶解或脱落。

d. 冲洗：清洗药剂与污垢反应完成后，通过冲洗清洗管道，将溶解的污垢冲刷掉。

注意控制冲洗水流的力度和方向，避免对管道造成冲刷损伤。

主蒸汽管道吹洗方案主蒸汽管道是工业生产过程中常用的输送热能的管道，为了保证其正常运行和延长使用寿命，定期进行吹洗是必要的。

本文将从吹洗的目的、吹洗的方法、吹洗设备的选择和吹洗的注意事项等方面对主蒸汽管道的吹洗进行详细介绍。

一、吹洗的目的主蒸汽管道吹洗是为了清除管道内部的杂质、沉积物和腐蚀产物，保持管道的通畅和工作正常。

具体的目的包括：1. 清除管道内部的铁锈、油污、杂质等物质，避免对设备产生堵塞和腐蚀；2. 防止管道内部的积水，避免因水分引起的腐蚀和设备损坏；3. 清除管道内部的氧化铁鳞皮，恢复蒸汽传热的效果，提高传热效率；4. 预防管道内部的腐蚀和腐蚀产物堵塞设备，延长设备的使用寿命。

二、吹洗的方法主蒸汽管道的吹洗可以采用机械吹洗和化学吹洗两种方法，具体的吹洗方法根据管道的情况和实际需求进行选择。

1. 机械吹洗机械吹洗是利用水或汽水混合物，通过高压水枪、水管等设备对管道内部进行高压冲刷的方法。

具体步骤如下：（1）确认吹洗的开始和结束顺序，确保各个设备的正常运行；（2）使用高压水枪或水管，使水流沿着管道的流动方向进行冲刷；（3）根据需要，可以适当调整水流的压力和流量，确保彻底清除管道内部的杂质；（4）吹洗过程中，可以通过观察冲洗水的颜色和透明度来判断管道内部的清洁程度；（5）吹洗结束后，及时清理吹洗水和残余杂质，确保设备和周围环境的清洁。

2. 化学吹洗化学吹洗是利用化学溶液对管道内部进行化学清洗的方法。

化学溶液可以根据管道内部的污染物质的不同选择不同的清洗剂。

具体步骤如下：（1）选择适合的清洗剂，根据管道内部的污染物质和腐蚀情况进行选择；（2）将清洗剂加入到管道内，使用泵等设备使其在管道内循环流动；（3）根据清洗剂的要求，控制清洗剂的温度、浓度和流量，确保清洁效果；（4）清洗剂循环一定时间后，将清洗剂排出，可采用清水冲洗的方法将管道内的清洗剂和残留物清洗干净；（5）吹洗结束后，及时处理清洗剂和残留物，确保设备和周围环境的安全和清洁。

中盐东兴盐化股份有限公司3#汽轮机及部分主蒸汽管道清洗方案编制：审核：批准：批准日期：年月日1编制目的因水质原因导致锅炉过热器系统、主蒸汽管道及汽轮机本体内大量积盐，机组负荷逐渐下降，严重影响到设备的安全经济运行。

为了保证主汽管道系统的清洁。

确保机组的安全可靠运行，公司决定对部分主汽管道、3#汽轮机本体及相应的辅助设备进行水溶性清洗。

2编制依据1.1 《热电厂锅炉操作规程》1.2 设计院《主汽管道支吊施工图》1.3 《12MW背压汽轮机产品说明书》1.4 《热电厂12MW汽轮机操作规程》1.5 电力工业部《电业安全工作规程》3 清洗范围：锅炉：4#、5#、6#炉过热器系统；主蒸汽管道系统(不包括与链条炉连接主汽母管及2#机部分)；3#机主汽门到背压排汽电动门间的主机及相应管道系统。

4 清洗路线锅炉反冲洗合格主汽管道冲洗合格汽轮机本体冲洗；计划时间3-4天。

5 清洗前应具备的条件：5.1 检查各管道弹簧支吊架回位正常，清洗范围内的所有电动、手动阀开关灵活；5.2 确认与链条炉连接部位的隔离电动、手动阀关闭严密，疏水正常；5.3 移开汽机本体外壳、在前后汽封处制做临时接水槽，并能将水槽水合理外排，对1#、2#轴承座油档处进行防水处理；5.4拆除轴封抽汽总管上的放空阀，准备完好的钳形电流表；5.5清洗水温与管道设备温差不超过50℃；5.6停机后检查汽轮机进出汽口密闭性，防止蒸汽漏入影响冷却时间。

6 清洗步骤：6.1 锅炉停炉12小时后进行反冲洗，至水质合格；6.2 锅炉反冲洗结束后，控制出口集箱压力0.2-0.3MPa，手动缓慢开集箱出口主汽门控制流量1-2t/h，开启各处空气门、疏水门。

6#炉主汽管道冲洗疏水位臵为1#疏水点(1-6#疏水点见附图);5#炉疏水控制在2#疏点；4#炉疏水控制在2#、3#、4#疏点；管道清洗合格后，保留一台锅炉供水；6.3 启动高压电动油泵、电动盘车，待汽缸温度与清洗水温差小于50℃时，缓慢开启主汽门，控制流量在1t/h内，向蒸汽室注水；6.4开启5#、6#疏水点阀门控制调节汽缸水位(以轴封抽汽总管间断有水溢出为准)；6.5汽缸清洗过程中，监视复速级压力不超过0.1MPa，且汽封不能大量溢水；监视盘车电流不超过额定值(电修用钳形电流表测量)，否则须改为短时间断盘车；6.6整个清洗过程，每小时对各疏水点的氯离子和硬度取样化验一次；对各动、静密封点进行检查记录；6.7清洗合格后，及时疏排水，确保排除管道积水，消除各阀门、密封点泄漏。

主蒸汽管路吹扫措施建设单位：山西金驹煤电化股份有限公司综合利用发电总厂调试单位：山西省电力研究院施工单位：二00五年六月十八日一、前言1、吹管时应保持正常水位，在吹管开始时，水位瞬间上升，然后下降，此时水位为假水位，当水位下降时应逐量补水，防止缺水干㶽爆管。

2、更换靶板时，应在吹管控制门关闭后，与调试人员联系，以防止烫伤。

3、吹管范围30米内为禁区，禁止人员逗留与作业，并应有专人监视，防止吹出杂物伤人。

4、吹管压力下降值控制在饱和温度下，降值不大于42℃。

5、临时吹管系统应远离油管、油箱，否则应临时保温。

6、临时吹管系统应考虑相应的膨胀系数，并经三级验收后方可使用。

二、安全措施1、为确保燃烧稳定，必须认真监视风量煤层和炉膛负压的变化。

2、防止摧、满水事故，经常检验就地水位计，并与盘面水位计核对。

三、组织分工1、整个试运期间，由调试人员根据试运组的决定，对整个试运过负责监护和指挥。

2、所有运行操作均由电厂运行人员负责。

3、设备的维护和检修工作由安装人员负责。

4、运行中的后勤服务、安全保卫工作由电厂负责。

四、主蒸汽管路吹扫(一)吹管前准备工作1、在汽机调节门前加装临时吹管系统，管径应大于或等于主蒸汽管道，并在临时管上安装可拆换的内置式靶板器，临时管口向上倾斜30°，管路支撑牢固，并能自由膨胀，靶板器尽量靠近管道。

2、蒸汽管道上的流量孔板应拆除，待吹管结束后再恢䅥。

3、临时吹管阀门开关时间应小于或等于分钟。

4、靶板宽度应为排汽管径的8%，长度纵横管子内径，厚度5-10mm的铝制靶板数量6板。

(二)、参加吹扫系统主蒸汽管道母管3#机截止门至汽同调节门前。

(三)、吹管的操作1、本炉采用蓄能降压法进行吹管。

2、用3#炉截止门控制，吹管参数为2.0-2.5Mpa，温度320-360℃，关门压力1.0-1.2Mpa。

3、第一阶段吹管结束后冷却12小时以上，再重新启动，进行第二阶段吹扫，直至靶板合格。

(四)、吹管合格标准在吹管系统大于1的前提下，连续更换靶板2次，靶板上冲击斑痕粒度不大于0.8mm，斑点不超过8点，即认合格。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改汽轮机管道吹洗方案(2020版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes汽轮机管道吹洗方案(2020版)1概述华电新疆发电有限公司昌吉热电厂2×330MW热电联产工程1号汽轮机为上海电气集团股份有限公司制造的型号为CZK330-16.7/0.4/538/538型亚临界、一次中间再热、高中压合缸、单轴双缸双排汽、直接空冷汽轮机。

该机组由新疆电力设计院设计，山东电建二分公司负责安装，新疆电力科学研究院负责机组的整套启动试运工作。

根据火力发电工程的规程、规范要求，汽轮机机组在首次启动之前，必须对凝结水系统管道、高、低压给水系统管道、轴封系统管道和辅助蒸汽系统管道、高、低旁减温水进行吹洗合格，以满足机组安全运行的要求。

为此，制定本措施，用于指导机组调试阶段管道冲洗和吹洗工作的顺利进行。

2调试目的通过对系统管道的冲洗,将系统管道及设备内在制造、运输、安装过程中存留的杂质冲洗、吹扫干净,以保证设备系统投入生产后的安全运行。

3编写依据3.1《火力发电建设工程启动试运及验收规程》［DL/T5437-2009］。

3.2《火电工程启动调试工作规定》［电力部建设协调司建质（1996）40号］。

3.3《火电工程调整试运质量检验及评定标准》［电力部建设协调司建质（1996）111号］。

3.4《电力建设施工及验收技术规范》（汽轮机机组篇）［DL5011-92］。

3.5《国家电网公司电力安全工作规程（火电厂动力部分）》［国家电网安监（2008）23号］。

小汽机进汽、汽封管道、主汽轮机汽封进汽管道、高压旁路蒸汽吹洗1 系统概述耒阳电厂#3汽轮机组配置二台50％锅炉给水流量的给水泵小轮机。

在主机高负荷正常运行时采用主机四段抽汽作为工作汽源（低压汽源），当主机负荷降低,四抽汽源不能满足给水泵耗功需要时，小汽机可采用高压缸排汽(额定工况时压力3.509MPa、温度318.1℃) 作为独立或补充的工作汽源（高压汽源）。

为适应锅炉启动需要，小汽机还可采用辅助蒸汽作为启动汽源（调试用汽）。

在汽机的各种运行工况下，需要一定参数的轴封蒸汽用以维持轴端密封，主汽轮机启动时由辅助蒸汽或主蒸汽源供给高中低压轴封，当轴封联箱的压力达到冷再热导向控制器整定值时，将由冷再热蒸汽供轴封用汽，当高压轴封泄漏量超过低压轴封需要时，溢流阀将被打开，将蒸汽引至疏水扩容器。

给水泵汽轮机的轴封用汽由主机轴封蒸汽供给。

2 吹洗目的为确保小汽轮机投产后能安全、经济运行、防止管道内的杂物被蒸汽带进小汽机而损坏叶片；为防止汽封供汽母管中的杂质被蒸汽带入汽轮机轴封，根据《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）及相关规程制定了蒸汽吹洗措施。

3 吹洗流程3.1#1、#2机来汽至辅汽联箱管道#1、#2机来汽→辅汽联箱→临时管1 →临冲门→排大气3.2再热冷段至辅汽联箱管道#1、#2机来汽→辅汽联箱→再热冷段至辅汽联箱管道→临时管 5 →排大气3.3小汽机主汽源管#1、#2机来汽→辅汽联箱→四段抽汽至辅汽联箱管→临时管4 →小汽机主汽源母管→→ A小机主汽源管→ A小机主汽源电动门→→ B小机主汽源管→ B小机主汽源电动门→→临时管 3 →排大气3.4小汽机调试用汽管#1、#2机来汽→辅汽联箱→小汽机调试用汽管→ A小机主汽源管→ A 小机主汽源电动门→ B小机主汽源管→ B 小机主汽源电动门→→临时管3 →排大气3.5汽封进汽管道#1、#2机来汽→辅汽联箱→汽封进汽母管→主汽轮机汽封进汽母管→排大气小汽轮机汽封进汽母管→排大气3.6小汽机高压汽源管高压缸排汽→小汽机高压汽源管→ A小机高压汽源进汽电动门B小机高压汽源进汽电动门→临时管 2 →排大气4 吹洗步骤及控制4.1关闭辅汽联箱上所有阀门，开启#1、#2机来汽电动门，用临冲门控制#1、#2机来汽至辅汽联箱管道的蒸汽吹扫。

2编制依据2.1《火力工程调整试运质量检验及评定标准》(电力工业部颁1996年版)2.2《电力建设施工及验收技术规范》(电力工业部颁1996年版)2.3《火电施工质量检验及评定标准(锅炉篇)》(电力工业部颁1996年版)2.4《电力基本建设工程整套试运前质量监督检查典型大纲》(电力工业部颁1996年版)2.5《火电工程启动调试工作规定》(电力工业部颁1996年版)2.6《电力建设安全工施工规定》3 蒸汽吹管的目的蒸汽吹管是新建机组启动运行以前必须进行的一项十分重要的调试项目。

它是以蒸汽为动力,吹洗过热器及其相关的蒸汽管道,在制造、运输、存放及安装过程中,积存其内部的沙石、焊渣、锈垢及氧化皮等杂物,使具有合格品质的蒸汽进入汽轮机,保证机组的安全运行。

4 吹管的方式、流程及控制参数根据系统的结构特点,用降、稳压联合的吹管方式。

拟将整个蒸汽吹管过程分为两个阶段进行(按下述原则性布局,布置系统管道)。

4.1 第一阶段35T锅炉至15MW汽轮机主蒸汽母管系统管道吹扫切除主汽管道流量孔板流程为:35T锅炉出汽电动门、手动门→锅炉出口主汽管道→35T锅炉至主汽母管电动隔离、手动门→主蒸汽母管管道→75T锅炉出汽电动门后加装临时控制门---临时管道→靶板→排大气。

吹管控制参数:开启吹管临时控制门时汽包压力: 2.0 MPa关闭吹管临时控制门时汽包压力: 1.5 MPa过热器出口蒸汽温度:≤435 ℃4.2 第二阶段75T锅炉至15MW汽轮机主汽管道吹扫流程为:75T锅炉出汽电动门、手动门→锅炉出口主汽管道→75T锅炉至主汽母管电动隔离、手动门→主蒸汽母管→主蒸汽母管至15MW机蒸汽隔离电动门、手动门→机侧主汽管道→#1机电动主汽门→加装临时控制门、临时管道→靶板→排大气吹管控制参数:开启吹管临时控制门时汽包压力: 3.5 MPa关闭吹管临时控制门时汽包压力: 1.5 MPa过热器出口蒸汽温度:≤435 ℃5吹管所必备的条件5.1 锅炉分部试运结束,具备投入条件。

№：施工案批准：审定：会签：审核：编制：中化鄂尔多斯项目部2013年9月20日目录1、工程概况及特点2、编制依据3、蒸汽吹扫前准备工作4、吹扫蒸汽参数计算5、措施用料6、吹扫工序及要求7、劳动力组合8、质量控制及要求9、安全及文明施工10、应急预案11、附表附：1. 空分蒸汽管线系统图2. 吹扫临时管线示意图1、工程概况及特点本吹扫案只用于达信工业气体项目蒸汽轮机的蒸汽管道吹扫。

根据MAN厂家提供的设备安装手册要求，蒸汽吹扫临时管线不允安装阀门和增大排汽阻力的部件。

用法兰将临时管线从汽轮机连接处引至厂房外部，并从压缩厂房北部接至室外地面进行蒸汽吹扫。

蒸汽管路的吹扫是保证汽轮机安全的重要措施。

蒸汽管路吹扫应在管路密性试验合格后进行。

蒸汽管路在制作、焊接及安装过程中，不仅有脏物进入管道，而且管道壁会附有金属氧化物、焊渣等杂质，汽轮机投入运行后，杂质会撞击、打毛叶片，损坏叶片、汽封，为消除这种事故隐患，汽轮机安装后第一次启动之前，进汽管路必须进行蒸汽吹扫。

本项目的蒸汽管道吹扫围为锅炉厂房外至空分装置672厂房汽轮机入口处，通过临时管路引至厂房外。

蒸汽吹扫安装临时排汽管道，排汽管径宜等于或大于被吹扫管道的径；长度应尽量短捷，以减少排汽阻力；排汽管管口加消音器朝上排空；排汽管应具有牢固的支撑，以承受排汽的反作用力。

本次蒸汽吹扫由业主主操，施工单位配合。

2、编制依据1、本吹扫案依据参考手册相关容编制；2、GB50235-2010工业管道施工验收规；3、蒸汽吹扫前准备工作蒸汽管道吹扫前安装一条临时管线将蒸汽引到压缩厂房外。

临时管线材质采用DN300的20#碳素钢管道，蒸汽管道末端安装消音器。

4、吹扫蒸汽参数为保证吹扫的有效性，应以大流量蒸汽对管道进行吹扫。

吹扫蒸汽压力2.5Mpa ；吹扫蒸汽温度350℃；吹扫蒸汽流速30m/s ；吹扫曲线吹扫质量标准5、措施用料吹扫临时管线所需材料6、吹扫工序及要求1)将主管道与锅炉管道出口连接；2)关闭所有压力表根部阀；拆除所有温度计并对管接口进行封闭。
