《化工自动化及仪表》补充习题与答案1.某物料加热后与添加料混合，工艺要求混合时物料温度θo稳定，工艺采用改变换热器蒸汽流量Qs来稳定罐内温度θo 。
影响θo的因素有：阀前蒸汽压力Ps，冷物料流量Qi 和温度θi ，环境温度θc等。
1）画出温度控制系统的方块图；2）指出该控制系统的被控变量、操纵变量、被控对象及扰动；3）若蒸汽阀前压力Ps突然变大时，简述该系统的控制过程。
解：添加剂1）略2）罐内温度θo ；蒸汽流量Qs；混合罐；阀前蒸汽压力Ps，冷物料流量Qi和温度θi ，环境温度θc3）Ps↑→Qs↑→θo↑→ e↑→ Qs↓2. 图a为流量控制系统，主要克服阀前压力P1波动来稳定流量Q1 。
图b是储槽液位控制系统，主要克服Q2流量变化的扰动，保持液位稳定。
1）指出两图中的各控制系统的被控变量、操纵变量、被控过程及主要扰动；2）若采用图a系统来控制液位，试比较与图b系统的不同点。
图a 图b解：1)图a：Q1；Q1；管道；P1图b：h；Q1；储液槽；Q1、Q22)前馈a：开环控制，控制及时b：闭环控制，控制不及时3．某换热器的温度控制系统（设定值是30℃）在阶跃扰动作用下的过渡过程曲线如图所示。
试分别求出衰减比、最大偏差、余差、回复时间。
30354575T/解：1）n='B B =35453575--=4 2）|e max |=|B+C |=B-r=75-30=453）e （∞）=r-y （∞）=30-35=-5 4）估测：32min4. 已知某换热器被控变量是出口温度θ，操纵变量是蒸汽流量Q 。
在蒸汽流量作阶跃变化时，出口温度响应曲线如图所示。
该过程通常可以近似作为一阶滞后环节来处理。
试估算该控制通道的特性参数K 、T 、τ。
4043解：1）放大系数100-11040-43=0.32）时间常数的θ所对应的时间）3）纯滞后τ=1min5. 如果用K 热电偶测量温度，其仪表指示值是600℃，而冷端温度是65℃，则实际温度是665℃，对不对？若不对，正确值应为多少，为什么？ 解答：不对。

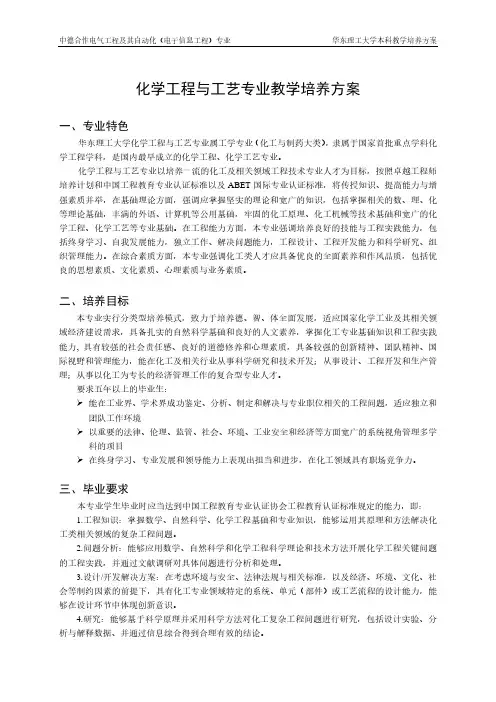

化学工程与工艺专业教学培养方案一、专业特色华东理工大学化学工程与工艺专业属工学专业（化工与制药大类），隶属于国家首批重点学科化学工程学科，是国内最早成立的化学工程、化学工艺专业。
