各种管径含义

管径Dn、De、D、d、Φ，一网打尽！管道直径De、DN、d、ф各自的含义De、DN、d、ф的各自表示范围De--PPR、PE管、聚丙烯管外径DN--聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d--混凝土管公称直径ф--无缝钢管公称直径，其规格为,如ф100:108X4管径DE与DN区别1、DN是指管道的公称直径这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

DN、De、Dg的区别DNNominaldiameterDeexternaldiameterDgdiametergong(汉语拼音公的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了a、各种管子的不同标注方法：1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D壁厚表示（如D1084、D1594.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

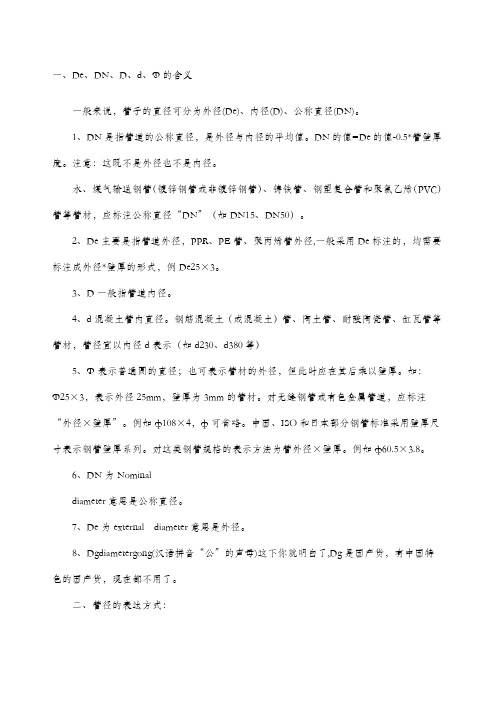

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

各种常用管道管径的表示方法及对照表小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ 的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

管径的表示方法管径是指管道内部的直径，是衡量管道尺寸的重要参数之一。

在不同的领域和行业中，管径的表示方法有所不同。

下面将介绍几种常见的管径表示方法。

一、英寸表示方法英寸（inch）是一种长度单位，常用于英美国家。

在管道领域中，英寸被广泛用于表示管径。

英寸表示方法通常采用分数形式，例如1/2英寸、3/4英寸等。

这种表示方法是比较直观的，可以清晰地表示出管道的大小。

二、毫米表示方法毫米（mm）是国际通用的长度单位之一，在一些领域中，特别是工程和制造业中，常用毫米来表示管径。

毫米表示方法通常采用整数形式，例如20mm、50mm等。

与英寸表示方法相比，毫米表示方法更加精确，能够满足一些特殊需求。

三、公称直径表示方法公称直径（Nominal Diameter，简称DN）是一种常用的管径表示方法，广泛应用于工业管道系统中。

公称直径表示方法是基于标准化的尺寸体系，使用数字来表示管道的大小。

例如DN15、DN25等，其中的数字表示公称直径的数值，单位为毫米。

四、内径和外径表示方法在一些特殊情况下，管径也可以通过内径和外径来表示。

内径是指管道内部的直径，外径是指管道外部的直径。

内径和外径表示方法通常采用毫米为单位，例如Φ20/25mm，其中Φ表示直径的符号，20mm表示管道的内径，25mm表示管道的外径。

五、壁厚表示方法壁厚是指管道壁的厚度，它也是管道尺寸的重要参数之一。

在一些特殊情况下，壁厚也可以被用来表示管径。

壁厚表示方法通常采用毫米为单位，例如20/2mm，其中20mm表示管道的外径，2mm 表示管道的壁厚。

不同的行业和应用领域根据自身的需求选择适合的管径表示方法。

在选择管道时，除了管径之外，还需要考虑其他因素，如材料、压力等。

因此，对于管径的准确表示非常重要，可以避免在选择和使用管道时出现误差或不适用的情况。

管径是衡量管道尺寸的重要参数，不同的行业和应用领域有不同的管径表示方法。

英寸、毫米、公称直径、内径和外径、壁厚等都是常见的表示方法。

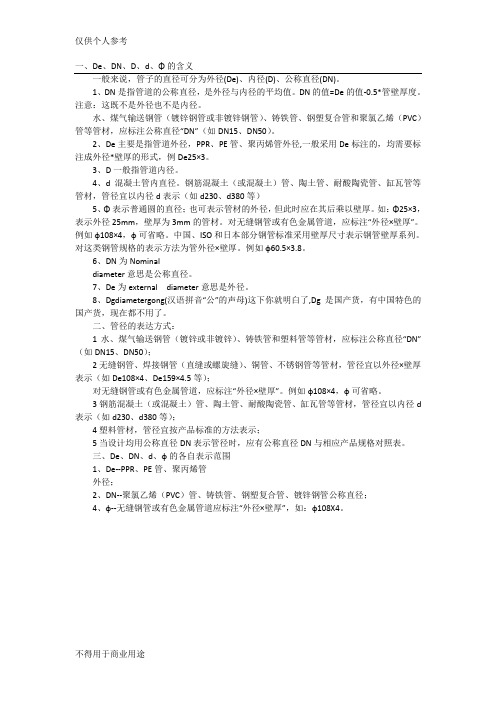

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

常用工程管径表示方法一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为external diameter意思是外径。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm，等2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

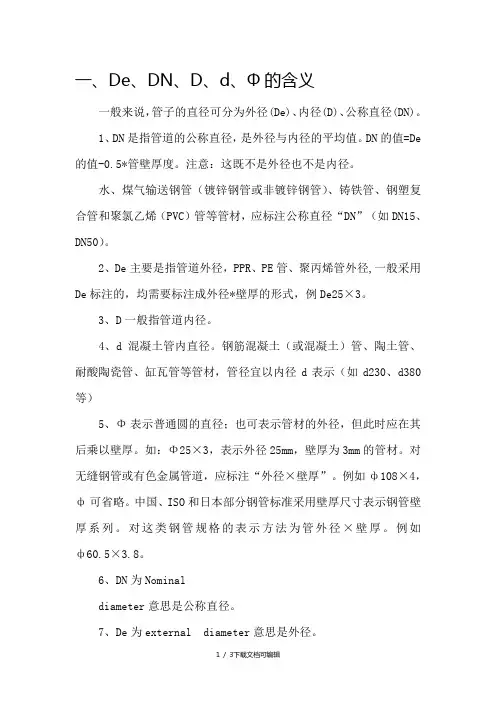

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De 的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg 是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

管径Dn、De、D、d、 ,一口气分的清管道天天见,管径经常念,可是要把Dn、De、D、d、这几个都放在一起......比如：DN200、De200、D200、d200、200一般来说,管子的直径可以分为外径De,内径D,公称直径DN;下面来给大伙区分区分这些的区别~DN是指管道的公称直径注意：这既不是外径也不是内径,是外径与内径的平均值,称平均内径;当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;焊接钢管、镀锌钢管规格质量水、煤气输送钢管镀锌钢管或者非镀锌钢管、铸铁管、钢塑复合管和聚氯乙烯PVC管等管材,应标注公称直径“DN”如DN15、DN20De主要是指管道外径一般采用De标注的,均需要标注成外径×壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材;拿镀锌焊接钢管为例,用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢;不搞清楚很容易在采购、施工过程中造成损失;两种管道材料的连接方式不外乎：丝扣连接及法兰连接;其他连接方式就用得很少了;镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠;注意：如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触;D一般指管道内径d表示混凝土管内直径表示普通圆的直径当然了,Φ还能表示管材的外径,但是此时应该在其后面乘以壁厚;如：25×3,表示外径为25mm,壁厚为3mm的管材;对无缝钢管或者有色金属管道,应标注“外径×壁厚”;如：107×4,其中可省略;中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列;对于这类钢管,表示方法为管外径×壁厚;如：×DN｜英寸｜公称外径之间的关系见下表De、DN、d、的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯PVC管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径-- 无缝钢管或者有色金属管道应标注“外径×壁厚”压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用;世界各国应用的标准体系虽然多,大体可分成两大类;。

管径的含义区别及对照表Company number：【0089WT-8898YT-W8CCB-BUUT-202108】管径Dn、De、D、d、，一口气分的清！管道天天见，管径经常念，可是要把Dn、De、D、d、这几个都放在一起......比如：DN200、De200、D200、d200、200一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。

下面来给大伙区分区分这些的区别~DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

水、煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径×壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

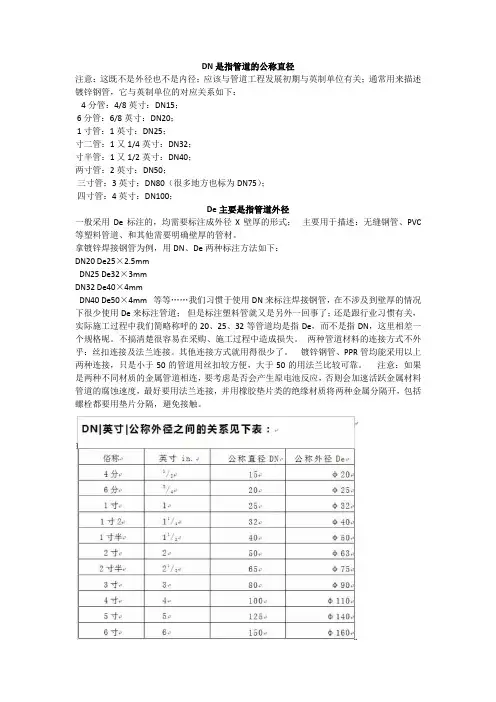

DN是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm 等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 ×4DN15-ф22mm，DN20-ф27mm ，DN25-ф34mm，DN32-ф42mm，DN40-ф48mm，DN50-ф60mm ，DN65-ф76(73)mm，DN80-ф89mm ，DN100-ф114mm，DN125-ф140mm ，DN150-ф168mm，DN200-ф219mm ，DN250-ф273mm，DN300-ф324mm ，DN350-ф360mm，DN400-ф406mm ，DN450-ф457mm，DN500-ф508mm，DN600-ф610mm，DN15-ф18mm，DN20-ф25mm ，DN25-ф32mm，DN32-ф38mm ，DN40-ф45mm，DN50-ф57mm ，DN65-ф73mm，DN80-ф89mm，DN100-ф108mm，DN125-ф133mm ，DN150-ф159mm，DN200-ф219mm ，DN250-ф273mm，DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。
