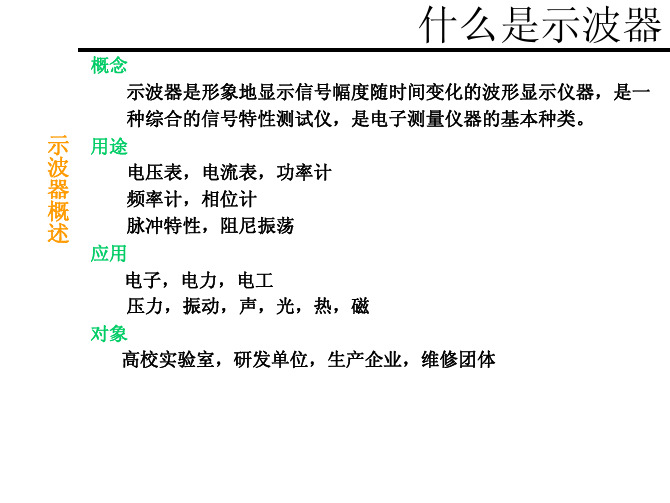

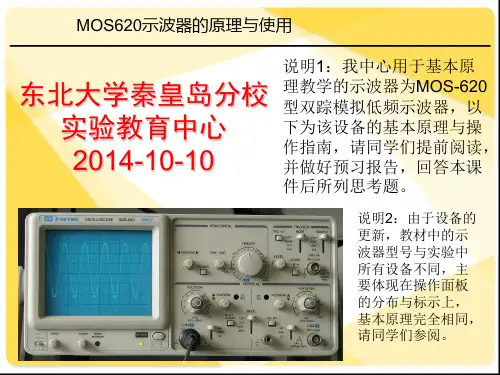

MOS-620 20MHz双踪示波器中文使用说明书一．概述：1．MOS-620是一种便携式双综示波器。

带宽20MHZ。

最大灵敏度为1mv/div最大扫描速度为0.2us/div。

并可扩展10倍使扫描速度达到100ns/div。

该示波器采用6英寸并带有红色刻度的矩形CRT，操作简单，稳定可靠。

2．特性2．1 高亮度以及高加速极电压的CRT这种示波管速度快，亮度高。

加速极电压为2千伏，即使在高速的情况下也能显示清晰的轨迹。

2．2 宽带高灵敏度DC-20MHZ(-3db)的宽频带，该仪器灵敏度可以达到5mv/div(1mv/dv×5mag)改进的触发同步功能可以扩展到20MHZ。

2．3 交替触发功能可以观察两个频率不同的信号波形2．4 电视信号同步功能2．5 CH1 输出50Ω输出信号在后面板可以直接驱动频率计或其它仪器2．6 Z 轴输入亮度调制功能可以给示波器中加入频率或时间标识，正信号轨迹消隐，TTL匹配。

2．7 X-Y操作：当设定在X-Y位置时，示波器可以用来作为X-Y示波器，CH1可作为水平轴，CH2可当作垂直轴。

二．技术指标：（表一）电源要求：电压：AC115V，230V±15%。

频率：50HZ~60HZ；功耗：约40VA(最大35W)工作环境:室内使用海拔2000m；环境温度：10°C~35°C辅件：电源线1根；说明书1份；探头2个。

机械尺寸：310×150×455(mm)重量:约8kg存贮温度：–10°C~70°C三.操作前注意事项：1.开封示波器出厂前都做过严格的检验和测试，收到仪器后请立即开箱检查是否运输途中有任何损坏，一旦发现请立即与供应商或发货人联系。

2.检查电源电压通过选择后面板上的电压选择开关，该示波器可工作在任一下表给出的电压模式中。

在接通电源前先确定电压选择设定在正确的位置上。

注意：错接电源可损坏示波器。

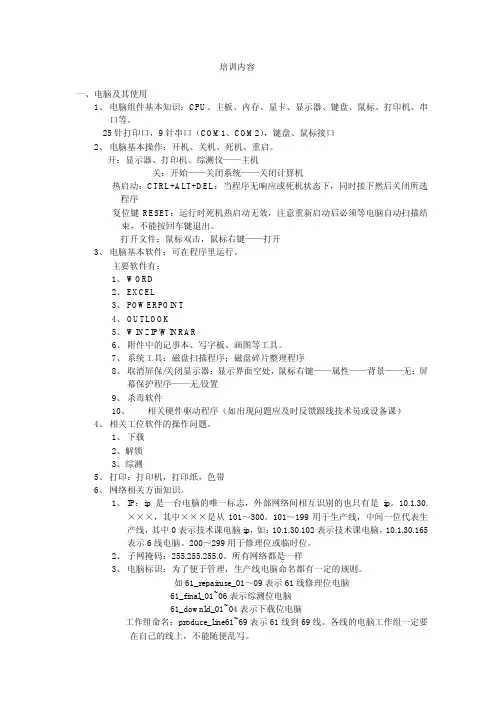

培训内容一、电脑及其使用1、电脑组件基本知识：CPU、主板、内存、显卡、显示器、键盘、鼠标、打印机、串口等。

25针打印口，9针串口（COM1、COM2），键盘、鼠标接口2、电脑基本操作：开机、关机、死机、重启。

开：显示器、打印机、综测仪——主机关：开始——关闭系统——关闭计算机热启动：CTRL+ALT+DEL：当程序无响应或死机状态下，同时接下然后关闭所选程序复位键RESET：运行时死机热启动无效，注意重新启动后必须等电脑自动扫描结束，不能按回车键退出。

打开文件：鼠标双击，鼠标右键——打开3、电脑基本软件：可在程序里运行。

主要软件有：1、 WORD2、 EXCEL3、 POWERPOINT4、 OUTLOOK5、 WINZIP\WINRAR6、附件中的记事本、写字板、画图等工具。

7、系统工具：磁盘扫描程序；磁盘碎片整理程序8、取消屏保/关闭显示器：显示界面空处，鼠标右键——属性——背景——无；屏幕保护程序——无/设置9、杀毒软件10、相关硬件驱动程序（如出现问题应及时反馈跟线技术员或设备课）4、相关工位软件的操作问题。

1、下载2、解锁3、综测5、打印：打印机，打印纸，色带6、网络相关方面知识。

1、 IP：ip是一台电脑的唯一标志，外部网络间相互识别的也只有是ip。

10.1.30.×××，其中×××是从101～300。

101～199用于生产线，中间一位代表生产线，其中0表示技术课电脑ip，如：10.1.30.102表示技术课电脑，10.1.30.165表示6线电脑。

200～299用于修理位或临时位。

2、子网掩码：255.255.255.0。

所有网络都是一样3、电脑标识：为了便于管理，生产线电脑命名都有一定的规则。

如61_repairuse_01～09表示61线修理位电脑61_final_01~06表示综测位电脑61_downld_01~04表示下载位电脑工作组命名：produce_line61~69表示61线到69线。

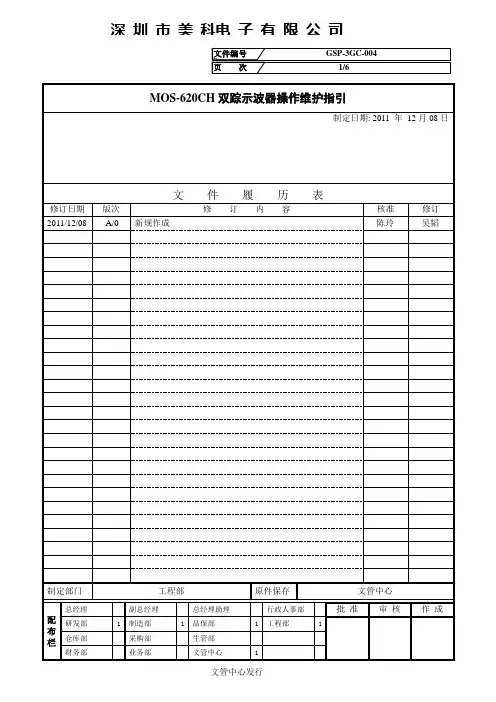

深圳市美科电子有限公司文件编号GSP-3GC-0049页次1/6MOS-620CH双踪示波器操作维护指引1．目的规范示波器操作，使操作者能按照标准作业，避免损害仪器，发挥最大效能。

2．范围适用于本公司所有同型号示波器操作岗位。

3．参考文件《MOS-620CH双踪示波器使用说明书》4．操作说明4.1 前面板功能说明，如图4-1；图4-14.1.1 1)主电源开关：当此开关开启时发光二极管5)点亮，设备进入工作状态。

4.1.2 2)亮度：调节轨迹或亮点的亮度。

4.1.3 3)聚焦：调节轨迹或亮点的聚焦，一般先调节亮度后再调节聚焦。

4.1.4 4)CH1（X）输入：在X-Y模式下，作为X轴输入端。

4.1.5 20)CH2（Y）输入：在X-Y模式下，作为Y轴输入端。

4.1.6 10)AC—GND—DC：选择垂直轴输入信号的输入方式，AC：交流耦合，GND：垂直放大器的输入接地，输入断开；DC：直流耦合。

4.1.7 7)22)垂直衰减开关：调节垂直偏转灵敏度从5mV/div～5V/div分10档。

4.1.8 9)21)垂直微调：微调灵敏度大于或等于1/2.5标示值，在校正位置时，灵敏度校正为标示值，在正常使用时将旋钮调节到校正位置。

MOS-620CH双踪示波器操作维护指引表4-1续：功能序号设置垂直位置(POSITION) 11) 19) 居中垂直衰减(VOLTS/DIV) 7) 22) 0.5V/DIV调节(VARIABLE) 9) 21) CAL(校正位置)AC-GND-DC 10) 18) GND触发源(Source) 23) 通道1极性(SLOPE) 26) +触发交替选择(TRIG.ALT) 27) 释放触发方式(TRIGGER MODE) 25) 自动扫描时间(TIME/DIV) 29) 0.5mSec/DIV微调(SWP.VER) 30) 校正位置水平位置(POSITION) 32) 居中扫描扩展(X10 MAG) 31) 释放将开关和控制部分按以上设置后，连接上电源线，继续：4.2.1.1电源接通，电源指示灯亮，约20秒后屏幕出现光迹，如果60秒后还没有出现光迹，则需重新检查开关和控制旋钮设置。
