伺服放大器参数简单设定

●伺服参数的初始设定1.按照下图设定“初始化设定位”。

#7 #6 #5 #4 #3 #2 #1 #0初始化设定位DGP#1：DGP 0：进行伺服参数的初始设定。

1：结束伺服参数的初始设定。

初始化设定完成后，第一位自动变为1。

这里，虽然发生000号报警，但是还不切断电源。

按下功能按键，找到伺服设定画面。

注意，请不要修改该参数的其他位参数。

2.按照下表设定“电机代码”。

读取伺服电机标签上的电机规格号（A06B-xxxx-Byyyy）的中间4位数字（xxxx）和电机型号名。

从下表中得到“电机代码”。

●αi s系列αis2/5000 0212 262αis2/6000 0234 284αis4/5000 0215 265αis8/6000 0240 240αi12/4000 0238 288αis22/4000 0265 315αis30/4000 0268 318αis40/4000 0272 322αis50/5000 0274 324 αis50/3000 FAN 0275-B□1□325αis100/2500 0285 335αis200/2500 0288 338αis300/2000 0292 342αis500/2000 0295 345 ●βi s系列βis 0.2/5000 0111 260βis 0.3/5000 0112 261βis 0.4/5000 0114 280βis 0.5/6000 0115 281βis 1/6000 0116 282βis 2/4000 0061 253βis 4/4000 0063 256βis 8/3000 0075 258βis 12/3000 0078 272βis 22/2000 0085 274所用伺服电机未列入此表中时，参见《伺服电机参数说明书》。

3.按照下表设定AMR 。

（电机的磁极对数设定） αis 电机 0 0 0 0 0 0 0 0 βis 电机4.利用CMR 使得CNC 的最小移动单位和伺服的检测单位相匹配。

伺服驱动器参数设置方法
1. 前期准备
根据伺服驱动器使用说明书来确认系统参数的设置范围，同时要了解所需参数的具体名称和作用。

在设置参数前，先停止伺服系统的运转。

2. 主伺服参数设置
主伺服参数指防护、速度、加速度等参数。

设置前，先按照使用说明书的要求选择相应的参数。

然后进行参数设置。

3. PID参数设置
PID参数设置包括比例系数、积分时间和微分时间三个参数。

一般情况下，这三个参数是配套使用的。

一般情况下，这三个参数都是需要根据实际情况进行调整的。

在设定前，先根据使用说明书选择相应的参数，然后调整PID参数，直到达到理想的运动效果。

4. 位置误差调整
基础参数调整完成后，要进行位置误差调整。

这时，可以手动转动伺服电机，观察位置误差变化。

这个过程中，要根据速度的变化，对位置误差进行调整，直到
达到预期效果。

5. 整机参数调整
完成单个电机的参数设定后，还需要对整个伺服系统进行参数调整。

整机参数包括系统响应速度、整机加速度等。

通过调整整机参数，可以使整个伺服系统的运动更加顺畅。

6. 参数测试
参数设置完成后，还需要对其进行测试，以验证是否满足了伺服系统的设计要求。

在测试过程中，可以根据需要逐步调整参数，以达到最佳效果。

伺服系统参数设置
一、伺服系统稳态参数设置
1. 进入GSV22P系统设定环境双击图标
2.根据计算结果依次输入
（1）放大器型号：MR-J2S
规格：200B
（2）电动机型号：HS-SFS
规格：202
（3）细节设定，包括：
定位方式：相对（INC）
轴号设定：1
设定完毕后单击OK 按钮确认
并显示如下画面：
3. 仿照上述（1）～（3）步骤完成2号～5号轴的设定（如下图所示）
4. 固定参数设定
（1）双击伺服数据设定图标
（2）弹出伺服数据设定对话框
双击固定参数1#轴区域
（3）弹出固定参数设定对话框
设定以下参数：
●单位：脉冲（PULSE）
●负载轴每转的脉冲数：655360
●负载轴每转的行程：131072
●行程上、下限：0
（4）重复（2）～（3）步骤完成2号～5号轴的设定（如下图所示）
设定完毕后单击伺服参数按钮
进入伺服系统动态参数设置
二、伺服系统动态参数设置
1. 双击伺服参数1#轴区域
2. 弹出伺服参数1#轴对话框（1）基本参数
●反馈脉冲：131072（PLS）
●旋转方向：正向（CCW）
●增益调整：自动运行方式1
●响应等级：
（2）调整参数1
在此对话框下主要设定
以下参数：
●负载惯量比；
●位置增益1/2；
●速度增益1/2；
●积分常数等
（此处均采用缺省值）
（3）重复（1）～（2）步骤完成2号～5号轴的设定（如下图所示）。

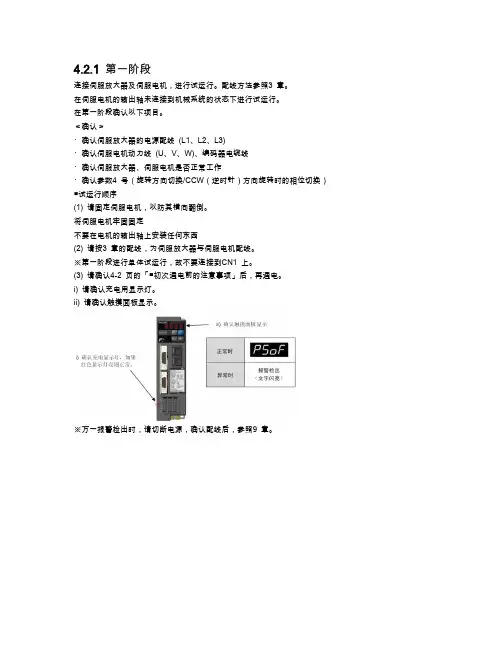

4.2.1 第一阶段连接伺服放大器及伺服电机，进行试运行。

配线方法参照3 章。

在伺服电机的输出轴未连接到机械系统的状态下进行试运行。

在第一阶段确认以下项目。

＜确认＞・确认伺服放大器的电源配线(L1、L2、L3)・确认伺服电机动力线(U、V、W)、编码器电缆线・确认伺服放大器、伺服电机是否正常工作・确认参数4 号（旋转方向切换/CCW（逆时针）方向旋转时的相位切换）■试运行顺序(1) 请固定伺服电机，以防其横向翻倒。

将伺服电机牢固固定不要在电机的输出轴上安装任何东西(2) 请按3 章的配线，为伺服放大器与伺服电机配线。

※第一阶段进行单体试运行，故不要连接到CN1 上。

(3) 请确认4-2 页的「■初次通电前的注意事项」后，再通电。

i) 请确认充电用显示灯。

ii) 请确认触摸面板显示。

※万一报警检出时，请切断电源，确认配线后，参照9 章。

请预习说明书的第4章和第8章。

5 参数5.1 参数构成伺服放大器中有调整机械系统的设定、伺服的特性与精度的各种参数。

由于参数的设定值被存储在可电换写的ROM (EEPROM) 中，因此，即使切断电源也不会丢失。

作为参数一览表的"变更" 项目的"电源" 的参数，即使切断主电源，再接通电源时仍然有效。

（请确认主电源切断时，伺服放大器的触摸面板<7 段文字显示>灯灭。

）5.1.1 利用触摸面板编集的方法5-25.2 参数一览表5.3 参数说明利用以下计算式计算。

提示：当伺服电机旋转一周时的机械系统的移动量中有π时，355/113 可以近似。

输出脉冲数和命令脉冲补偿无关。

根据参数19 号的设定值，电机轴正转时，输出B 相进给90°相位差2 路信号。

※只在位置控制时有效。

可以选择输入脉冲串端子的信号形式。

可以设定伺服放大器的输入脉冲串端子[CA]、[*CA]、[CB]、[*CB] 的脉冲串的形式。

最大输入频率在差动输入时为1.0 [MHz]，在集电极开路输入时为200 [kHz]。
