电工基础第5章第一、二节教案

电工基础说课教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 电路的串联和并联第二章：磁场的性质和电磁感应2.1 磁场的基本性质2.2 电流和磁场的关系2.3 法拉第电磁感应定律2.4 电磁感应现象的应用第三章：交流电的基础知识3.1 交流电的定义和特点3.2 交流电的表示方法3.3 交流电的有效值和平均值3.4 交流电的功率和效率第四章：电阻器的使用和测量4.1 电阻器的种类和特性4.2 电阻器的选择和使用4.3 电阻器的测量方法4.4 电阻器在电路中的应用第五章：电容器的使用和测量5.1 电容器的基本概念5.2 电容器的种类和特性5.3 电容器的选择和使用5.4 电容器的测量方法第六章：电感器的使用和测量6.1 电感器的基本概念6.2 电感器的种类和特性6.3 电感器的选择和使用6.4 电感器的测量方法第七章：交流电路的分析7.1 交流电路的基本元件7.2 交流电路的阻抗和相位7.3 交流电路的功率分析7.4 交流电路的故障分析和解决方法第八章：变压器的原理和应用8.1 变压器的基本原理8.2 变压器的种类和结构8.3 变压器的接线和参数计算8.4 变压器在电路中的应用和维护第九章：继电器的原理和应用9.1 继电器的基本原理9.2 继电器的种类和结构9.3 继电器的接线和参数计算9.4 继电器在电路中的应用和维护第十章：安全用电和故障处理10.1 安全用电的基本原则10.2 常见电气故障的分析和处理10.3 紧急情况下的应对措施10.4 电气设备的维护和保养重点和难点解析一、电流、电压和电阻的概念：理解这些基本电学概念是理解整个电工学的基础。

二、欧姆定律的应用：欧姆定律是电路分析的核心，其应用需要深入理解和掌握。

三、电路的基本元件：电路中的基本元件如电阻、电容、电感等，它们的性质和作用需要重点掌握。

四、电路的串联和并联：这是电路分析的基础，需要理解和掌握其分析方法。

课题1－1电路1－2电流教学目标1．路的组成及其作用，电路的三种基本状态。

2．理解电流产生的条件和电流的概念，掌握电流的计算公式。

教学重点1．电路各部分的作用及电路的三种状态。

2．电流的计算公式。

教学难点对电路的三种状态的理解。

第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。

2．电路的组成：电源、用电器、导线、开关（画图讲解）。

(1) 电源：把其他形式的能转化为电能的装置。

如：干电池、蓄电池等。

(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。

如电灯等。

(3) 导线：连接电源与用电器的金属线。

作用：把电源产生的电能输送到用电器。

(4) 开关：起到把用电器与电源接通或断开的作用。

二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。

2．开路（断路）：电路断开，电路中无电流通过。

3．短路（捷路）：电源两端的导线直接相连。

短路时电流很大，会损坏电源和导线，应尽量避免。

三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。

2．几种常用的标准图形符号。

第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。

（提问）2．在导体中形成电流的条件(1) 要有自由电荷。

(2) 必须使导体两端保持一定的电压（电位差）。

二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。

qI =t2．单位：1A = 1C/s；1mA = 10-3 A；1μA = 10-6A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。

提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。

4．直流电：电流方向和强弱都不随时间而改变的电流。

（画图说明练习习题（《电工基础》第2版周绍敏主编）1．是非题(1) ～ (3)小结1．电路的组成及其作用。

2．电路的三种工作状态。

3．形成电流的条件。

4．电流的大小和方向。

5．直流电的概念。

中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。

电压：电源推动电荷移动的能力，单位是伏特（V）。

电阻：阻碍电流流动的性质，单位是欧姆（Ω）。

1.2 欧姆定律欧姆定律公式：U = IR，其中U表示电压，I表示电流，R表示电阻。

欧姆定律的应用：计算电路中的电压、电流和电阻。

第二章：电工元件2.1 电阻器电阻器的种类：固定电阻器、可变电阻器、线绕电阻器等。

电阻器的选用：根据电路要求选择合适的电阻值和功率。

2.2 电容器电容器的种类：固定电容器、可变电容器、电解电容器等。

电容器的作用：储存电能、滤波、耦合等。

2.3 电感器电感器的种类：固定电感器、可变电感器、线圈等。

电感器的作用：储存磁场能量、滤波、延迟等。

第三章：简单电路分析3.1 串联电路串联电路的特点：电流相同、电压分配。

串联电路的计算：总电阻、总电流、总电压等。

3.2 并联电路并联电路的特点：电压相同、电流分配。

并联电路的计算：总电阻、总电流、总电压等。

3.3 混合电路混合电路的特点：串联和并联的组合。

混合电路的计算：应用基尔霍夫定律和欧姆定律分析电路。

第四章：电工测量4.1 电流表和电压表电流表的使用：串联在电路中，量程选择合适。

电压表的使用：并联在电路中，量程选择合适。

4.2 电能表电能表的作用：测量电路消耗的电能。

电能表的使用：串联在电路中，正确接线。

4.3 多用电表多用电表的作用：测量电流、电压、电阻等。

多用电表的使用：正确选择测量功能和量程。

第五章：安全用电知识5.1 触电的危险性触电的危险：电流通过人体造成伤害甚至致命。

预防触电的措施：保持电路干燥、使用绝缘工具等。

5.2 安全用电规则遵守安全用电规则：不私拉乱接电源、使用合格电器产品等。

紧急情况处理：发生触电事故时，立即切断电源并进行急救。

第六章：交流电基础6.1 交流电的特点交流电的方向和大小随时间变化。

交流电的周期和频率：周期是电流一个完整的正负变化所需的时间，频率是单位时间内周期的个数，单位是赫兹（Hz）。

文化理论课教案7.5.1-10-j-01：【组织教学】1. 起立，师生互相问好2. 坐下，清点人数，指出和纠正存在问题【导入新课】我们已经学习了直流电和直流电路的有关计算，现在我们来学习交流电及交流电路的有关计算。

什么是交流电，它与直流电有什么不同呢？学了本课，我们回答这些问题。

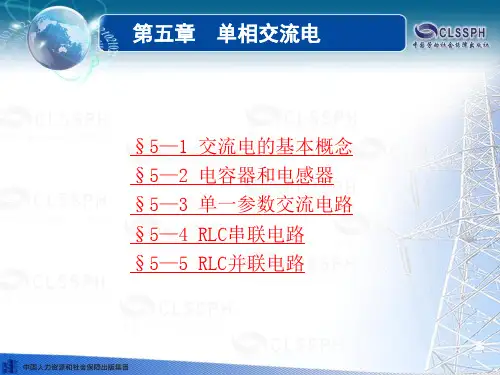

【讲授新课】第五章 单相交流电路 §5－1 交流电的基本概念一、什么交流电恒稳直流电：大小和方向不随时间变化的电流、电压、电动势的总称，常简称为直流电。

脉动直流电：大小随时间有些变化而方向不变的电流、电压、电动势的总称。

交流电：大小和方向都随时间作周期性变化的电流、电压、电动势的总称。

正弦交流电：按正弦函数规律变化的交流电。

交流电流、电压、电动势的其数学表达式分别为：0sin()sin()sin()m i m u m i I t u E t e E t ωϕωϕωϕ=+=+=+ 通过交流电的电路叫交流电路，通过正弦交流电的电路正弦交流电路。

电路中的电源如果只有单个交流电动势，这样的电路叫单相交流电路；电路中的电源如果有三个交流电动势，这样的电路叫三相交流电路。

二、正弦交流电的产生正弦交流电是正弦交流发电机产生的，图5—1是正弦交流发电机原理图。

正弦交流发电机的主要部分是线圈和磁极线圈：多用铜线绕成矩形，有许多匝，匝数越多，产生的感应电动势越大。

磁极：至少一对，多的达40对以上。

磁极对数越多的发电机，产生的交流电的变化速度越快。

图示发电机的磁极对数为一对。

磁极特制成：①磁极中线面的磁感应强度最强，为m B ；电枢表面上其他位置的磁感应强度按正弦函数规律变化：若线圈平面与磁极中性面的夹角为α，则线圈导体所处的磁感应强度为sin m B B α=。

②磁感应强度方向与导体的运动方向垂直，即v B ⊥。

设线圈的有效长度为l ，线圈平面以角速度为ω逆时针方向旋转，与磁极中性面夹角为α，从a 指向d 的电动电动势为正，从d 指向a 的电动电动势为负，则线圈产生的感应电动势的大小为：sin()sin sin90sin sin m m m e Blv v B B l v B lv E ααα==== ，式中，m m E B lv =，表示交流电动势的最大值。

中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 串联和并联电路1.5 课堂练习：简单电路的分析和设计第二章：直流电路2.1 直流电路的基本概念2.2 直流电路的分析和计算2.3 电路的短路和开路2.4 直流电源和负载2.5 课堂练习：直流电路的应用实例第三章：交流电路3.1 交流电路的基本概念3.2 交流电的测量和表示3.3 交流电路的分析和计算3.4 交流电路的功率和效率3.5 课堂练习：交流电路的应用实例第四章：磁路与电磁感应4.1 磁路的基本概念4.2 磁场和磁通量的计算4.3 电磁感应的基本原理4.4 电磁感应电动势的计算4.5 课堂练习：电磁感应的应用实例第五章：电器元件5.1 开关和继电器的原理与应用5.2 电阻器和电容器的选择和使用5.3 电感和电感器的原理与应用5.4 变压器的原理和结构5.5 课堂练习：电器元件的应用实例第六章：电工测量6.1 电流表和电压表的使用6.2 电能表和功率表的应用6.3 兆欧表和万用表的使用方法6.4 测量误差和数据处理6.5 课堂练习：常用测量工具的使用和数据记录第七章：电路图识读与绘制7.1 电路图的基本要素和符号7.2 电路图的识读方法和技巧7.3 简单电路图的绘制7.4 复杂电路图的分析和绘制7.5 课堂练习：绘制一个简单的家用电器电路图第八章：安全用电与保护8.1 触电的危害和预防8.2 安全用电的基本原则8.3 电气火灾的预防与扑救8.4 触电急救和人工呼吸8.5 课堂练习：设计一个安全用电宣传海报第九章：电气设备的维护与检修9.1 电气设备日常维护的重要性9.2 常用电气设备的检查和维护方法9.3 电气设备故障的诊断与排除9.4 常用电气元件的更换和调试9.5 课堂练习：模拟一个电气设备的故障检修过程第十章：电工技能综合训练10.1 电工工具和设备的正确使用10.2 电线电缆的敷设和接线方法10.3 常用电气控制电路的安装和调试10.4 电气设备的保护措施和故障处理10.5 课堂练习：综合运用所学知识完成一个小型电气控制系统的设计和安装重点和难点解析一、电流、电压和电阻的概念：重点关注电流、电压和电阻的定义及其相互之间的关系。

第周第课时月日课题正弦交流电的基本概念（一）知识目标了解正弦交流电的产生能力目标理解正弦量解析式、波形图、三要素、有效值、相位、相位差的概念教学内容及组织教法[课题引入]1、提问相关知识2、引入本节课题[新课内容]（以讲解为主）一、正弦交流电的产生根据法拉第电磁感应定律，研制出了交流发电机。

图5—3所示是最简单的交流发电机的原理示意图，可用来说明交流发电机工作的基本原理。

在图(a)中，将一个可以绕固定转动轴转动的单匝线圈abcd放置在匀强磁场中，为了避免在线圈转动过程中，两根引出的导线扭绞到一起，把线圈的两根引线分别接到与线圈一起转动的两个铜环上，铜环通过电刷与外电路连接。

当线圈abcd在外力作用下，在匀强磁场中以角速度ω匀速转动时，线圈的ab边和cd边作切割磁感线运动，线圈中产生感应电动势。

如果外电路是闭合的，闭合回路中将产生感应电流。

ad和bc边的运动不切割磁感应线．不产生感应电流。

图(b)所示的是转动线圈的截面图。

线圈abcd以角速度ω逆时针匀速转动。

设在起始时刻，线圈平面与中性面的夹角为Φo，t时刻线圈平面与中性面夹角为ωt+Φo。

从图中可以看出，cd边运动速度v与磁感应线方向的夹角也是ωt+Φo，设cd边的长度为L，磁场的磁感应强度为B，则由于cd边作切割磁感应线运动所产生的感应电动势为同样的道理，ab边产生的感应电动势为由于这两个感应电动势是串联的，所以整个线圈产生的感应电动势为式中，Em=2BLv是感应电动势的最大值，又叫振幅。

可见，发电机产生的电动势按正弦规律变化，可以向外电路输送正弦交流电。

应当指出，实际的发电机构造比较复杂，线圈匝数很多，而且嵌在硅钢片制成的铁心上．叫做电枢；磁极一般也不止一对，是由电磁铁构成的。

一般多采用旋转磁极式，即电枢不动，磁极转动。

二、正弦交流电的周期、频率和角频率1．周期从下图中可以看出，在线圈abed转动一周的过程中，电流要完成一次从零→最大+→零→反向最大一零的变化过程。
