PSTN与NGN网络的融合和演进

⽬前的各种电信络基本上是按业务种类加以区分的，如：PSTN（主要⽤于提供语⾳业务），数据（主要提供数据业务，包括各种数据接⼊）等等。

随着承载向分组的演化，下⼀代络NGN，应该是⼀个基于分组且业务综合的络（可以兼容⽬前所有的电信业务）。

但是，NGN的实现肯定是⼀个演进的过程，中间必然存在和PSTN之间的共存阶段，如何实现这两种络（主要是两种络的话路和信令）的融合，在什么地⽅找到这两种络的结合点是向NGN演进过程中⼀个很重要的课题，本⽂试图从这个⾓度来进⾏说明。

⼀、PSTN络 1.⽬前PSTN话路的现状 ⽬前各个运营商的PSTN话路⼀般都是采⽤分级的结构，如⽬前中国电信的PSTN话路采⽤三级结构，第⼀级是本地、第⼆级是省中⼼、第三级是⼤区中⼼，分别⽤来汇接来去的本地话务，国内长途话务、国际长途话务。

承载⼀般采⽤2Mbit/s的PCM30电路。

2. ⽬前PSTN信令的现状 作为指导PSTN话路⼯作的No.7信令，是⼀个逻辑上和PSTN话路独⽴的分组。

它不仅可以⽤来传送电话和综合业务数字中电路接续所需的局间信令、⽽且能在移动通信中的移动交换中⼼（MSC）、访问位置登记器（VLR）、归属位置登记器（HLR）之间传送与⽤户漫游有关的各种位置信息；在智能中的业务交换（SSP）、业务控制点（SCP）和智能外设（IP）之间传送各种信息；⽀持完成各种智能业务；还可以在No.7信令中传送各种操作、维护和管理信息。

No.7信令⼀般由信令点（SP）、信令转接点（STP）、信令链路三部分组成，采⽤直连（两个局间的信令不经过STP）和准直连⼯作⽅式（两个局间的信令经过STP）。

⽬前的PSTN信令也为分级结构，⼤部分运营商的信令采⽤三级结构，分别为：SP（信令点）、LSTP（低级信令转接点）、HSTP（⾼级信令转接点），分别⽤来处理和分析No.7信令、汇接本地话务信令、汇接长途话务信令。

其中，HSTP采⽤A、B平⾯的分布⽅式，每个平⾯的HSTP采⽤状相连，每个LSTP和A、B平⾯的成对HSTP相连。

IP下一代网络（IP NGN）随着竞争的加剧，电信运营商的利润水平越来越低，为此，电信运营商正在争先恐后地向基于IP的下一代网络（NGN）转移。

ngnNGN是指下一代网络。

所谓“下一代网络”，从字面上理解，应该是以当前网络为基点的下一代网络。

它是电信史一块里程碑，标志着新一代电信网络时代的到来。

从意义上讲，NGN是基于TDM的PSTN语音网络和基于IP/ATM的分组网络融合的产物，它使得在新一代网络上语音、视频、数据等综合业务成为了可能。

是可以同时提供话音、数据、多媒体等多种业务的综合性的、全开放的宽频网络平台体系，至少可实现千兆光纤到户。

NGN能在目前的网络基础上提供包括话音、数据、多媒体等多种服务，还能把现在用于长途电话的低资费IP电话引入本地市话，有望大大降低本地通话费的成本和价格。

从发展的角度来看，NGN是在传统的以电路交换为主的PSTN网络中逐渐迈出了向以分组交换为主的步伐的，它承载了原有PSTN网络的所有业务，同时把大量的数据传输卸载到IP网络中以减轻PSTN网络的重荷，又以IP技术的新特性增加和增强了许多新老业务。

NGI的术语由互联网研究部门和标准化实体（例如IETF）所提出，两者从不同的源点（对电话优化的网络和对数据优化的网络）出发朝着几乎相同的目标发展。

在ETSI中，对NGN有这样的定义：“NGN是一种规范和部署网络的概念，即通过采用分层、分布和开放业务接口的方式，为业务提供者和运营者提供一种能够通过逐步演进的策略，实现一个具有快速生成、提供、部署和管理新业务的平台。

”ITU－T将NGN应具有的基本特征概括为以下几点：多业务（话音与数据、固定与移动、点到点与广播的会聚）、宽带化（具有端到端透明性）、分组化、开放性（控制功能与承载能力分离，业务功能与传送功能分离，用户接入与业务提供分离）、移动性、兼容性（与现有网的互通）。

除此之外，安全性和可管理性（包括QoS的保证）是电信运营公司和用户所普遍关心的，也是NGN与目前的互联网的主要区别。

系。
Байду номын сангаас

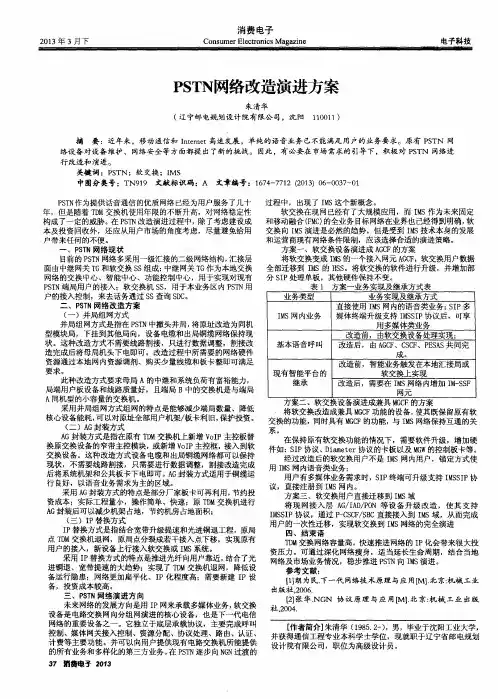

资成本 ；实际工程量小，操作简单、快速；原 Ｔ Ｄ Ｍ交换机进行 Ａ Ｇ封装后可 以减少机架 占地，节约机房占地面积； （ 三 ）Ｉ Ｐ替换方式 Ｉ Ｐ替换方式是指结合宽带升级提速和光进铜退工程 ，原局 点Ｔ Ｄ Ｍ交换机退网，原局点分裂成若干接 入点下移，实现原有 用户的接入，新设备上行接入软交换或 Ｉ Ｍ Ｓ 系统 。 采用 Ｉ Ｐ替换方式的特 点是推进光纤 向用户靠近 ， 结合 了光 进铜退 、宽带提速 的大趋势 ：实现 了 Ｔ Ｄ Ｍ交换机退 网，降低设 备运行隐患；网络更加扁平化、Ｉ Ｐ化程度高；需要新建 Ｉ Ｐ设 备，投 资成本较高。 三、Ｐ Ｓ Ｔ Ｎ网络演进方 向 未来网络的发展方 向是用 Ｉ Ｐ网来承载多媒体业务， 软交换 设备是 电路交换 网向分组网演进的核心设备，也是下一代电信 网络的重要设备之一 。它独立于底层承载协议 ，主要完成呼叫 控制、媒体网关接入控制、资源分配、协议处理 、路 由、认证 、 计 费等主要功能。并可以向用户提供现有 电路交换机所能提供 的所有业务和多样化的第三方业务。 在Ｐ Ｓ Ｔ Ｎ逐步向 Ｎ Ｇ Ｎ过渡 的
行改造和演进 。
关键 词 ：Ｐ Ｓ ＴＮ；软 交换 ；Ｉ ＭＳ
中图分类号：Ｔ Ｎ ９ １ ９ 文献标识码：Ａ 文章编号：１ ６ ７ ４ － ７ ７ １ ２（ ２ ０ １ ３ ） ０ ６ － ０ ０ ３ ７ － ０ １
Ｐ Ｓ Ｔ Ｎ 作为提供话音通信的优质 网络已经为用户服务 了几十 年 ，但 是随着 Ｔ Ｄ Ｍ交换机使用年 限的不断升高 ，对网络稳定性 构成 了一定的威胁。在 Ｐ Ｓ Ｔ Ｎ改造演进过程 中，除了考虑建设成 本及投资回收外 ，还应从用户市场的角度考虑 ，尽量避免给用 户带来任何的不便 。 Ｐ Ｓ Ｔ Ｎ网络 现 状 目前的 Ｐ Ｓ Ｔ Ｎ网络 多采用一级汇接的二级 网络结构 ， 汇接层 面 由中继网关 Ｔ Ｇ和软交换 Ｓ Ｓ 组成： 中继 网关 Ｔ Ｇ作为本地交换 网络的交换 中心 、智能中心、功能控制 中心 ，用于实现对现有 Ｐ Ｓ Ｔ Ｎ端局用户的接入 ；软交换机 Ｓ Ｓ ，用于本业务区 内 Ｐ Ｓ Ｔ Ｎ用 户的接入控制，来去话务通过 Ｓ Ｓ查询 Ｓ Ｄ Ｃ 。 二、Ｐ Ｓ Ｔ Ｎ网络改造方案 （ 一 ）并局组 网方式 并局组 网方式是指在 Ｐ Ｓ Ｔ Ｎ中撤头并局， 将原址改造为 同机 型模块局，下挂到其他局 向，设备电缆和 出局铜缆网络保持现 状 。这种改造方式不需要线路割接 ，只进行数据调整，割接改 造完成后将母局机头下 电即可 。改造过程 中所需要的网络硬件 资源通过本地网内资源调剂、购买少量线缆和板卡整即可满足

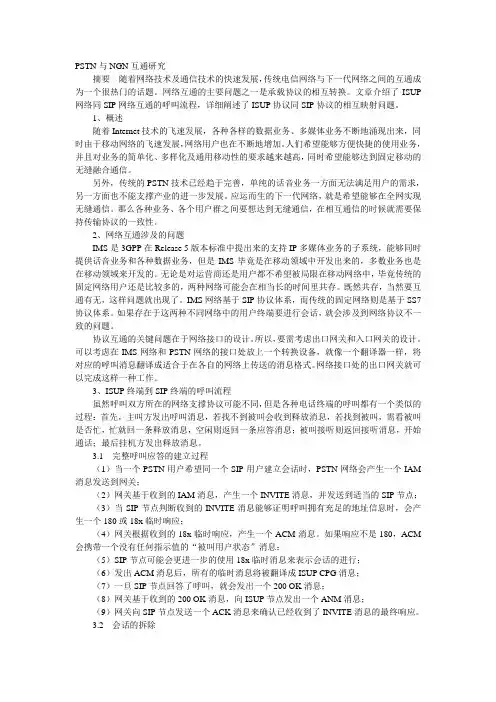

PSTN与NGN互通研究摘要随着网络技术及通信技术的快速发展，传统电信网络与下一代网络之间的互通成为一个很热门的话题。

网络互通的主要问题之一是承载协议的相互转换。

文章介绍了ISUP 网络同SIP网络互通的呼叫流程，详细阐述了ISUP协议同SIP协议的相互映射问题。

1、概述随着Internet技术的飞速发展，各种各样的数据业务、多媒体业务不断地涌现出来，同时由于移动网络的飞速发展，网络用户也在不断地增加。

人们希望能够方便快捷的使用业务，并且对业务的简单化、多样化及通用移动性的要求越来越高，同时希望能够达到固定移动的无缝融合通信。

另外，传统的PSTN技术已经趋于完善，单纯的话音业务一方面无法满足用户的需求，另一方面也不能支撑产业的进一步发展。

应运而生的下一代网络，就是希望能够在全网实现无缝通信。

那么各种业务、各个用户群之间要想达到无缝通信，在相互通信的时候就需要保持传输协议的一致性。

2、网络互通涉及的问题IMS是3GPP在Release 5版本标准中提出来的支持IP多媒体业务的子系统，能够同时提供话音业务和各种数据业务，但是IMS毕竟是在移动领域中开发出来的，多数业务也是在移动领域来开发的。

无论是对运营商还是用户都不希望被局限在移动网络中，毕竟传统的固定网络用户还是比较多的，两种网络可能会在相当长的时间里共存。

既然共存，当然要互通有无，这样问题就出现了。

IMS网络基于SIP协议体系，而传统的固定网络则是基于SS7协议体系。

如果存在于这两种不同网络中的用户终端要进行会话，就会涉及到网络协议不一致的问题。

协议互通的关键问题在于网络接口的设计。

所以，要需考虑出口网关和入口网关的设计。

可以考虑在IMS网络和PSTN网络的接口处放上一个转换设备，就像一个翻译器一样，将对应的呼叫消息翻译成适合于在各自的网络上传送的消息格式。

网络接口处的出口网关就可以完成这样一种工作。

3、ISUP终端到SIP终端的呼叫流程虽然呼叫双方所在的网络支撑协议可能不同，但是各种电话终端的呼叫都有一个类似的过程：首先，主叫方发出呼叫消息，若找不到被叫会收到释放消息，若找到被叫，需看被叫是否忙，忙就回一条释放消息，空闲则返回一条应答消息；被叫接听则返回接听消息，开始通话；最后挂机方发出释放消息。
