如何实现PSTN网络与NGN网络的互通

  • 格式：pdf
  • 大小：116.24 KB
  • 文档页数：2

⽬前的各种电信络基本上是按业务种类加以区分的，如：PSTN（主要⽤于提供语⾳业务），数据（主要提供数据业务，包括

各种数据接⼊）等等。随着承载向分组的演化，下⼀代络NGN，应该是⼀个基于分组且业务综合的络（可以兼容⽬前所有的

电信业务）。

但是，NGN的实现肯定是⼀个演进的过程，中间必然存在和PSTN之间的共存阶段，如何实现这两种络（主要是两种络的

话路和信令）的融合，在什么地⽅找到这两种络的结合点是向NGN演进过程中⼀个很重要的课题，本⽂试图从这个⾓度来进

⾏说明。

⼀、PSTN络

1.⽬前PSTN话路的现状

⽬前各个运营商的PSTN话路⼀般都是采⽤分级的结构，如⽬前中国电信的PSTN话路采⽤三级结构，第⼀级是本地、第

⼆级是省中⼼、第三级是⼤区中⼼，分别⽤来汇接来去的本地话务，国内长途话务、国际长途话务。承载⼀般采⽤2Mbit/s的PCM30电路。

2. ⽬前PSTN信令的现状

作为指导PSTN话路⼯作的No.7信令，是⼀个逻辑上和PSTN话路独⽴的分组。它不仅可以⽤来传送电话和综合业务数字

中电路接续所需的局间信令、⽽且能在移动通信中的移动交换中⼼（MSC）、访问位置登记器（VLR）、归属位置登记器

（HLR）之间传送与⽤户漫游有关的各种位置信息；在智能中的业务交换（SSP）、业务控制点（SCP）和智能外设（IP）

之间传送各种信息；⽀持完成各种智能业务；还可以在No.7信令中传送各种操作、维护和管理信息。

No.7信令⼀般由信令点（SP）、信令转接点（STP）、信令链路三部分组成，采⽤直连（两个局间的信令不经过STP）

和准直连⼯作⽅式（两个局间的信令经过STP）。⽬前的PSTN信令也为分级结构，⼤部分运营商的信令采⽤三级结构，分别

为：SP（信令点）、LSTP（低级信令转接点）、HSTP（⾼级信令转接点），分别⽤来处理和分析No.7信令、汇接本地话务

信令、汇接长途话务信令。其中，HSTP采⽤A、B平⾯的分布⽅式，每个平⾯的HSTP采⽤状相连，每个LSTP和A、B平⾯的

成对HSTP相连。SP和⼀对LSTP相连。

No.7信令和PSTN话路之间，有⼀定的对应关系，具体要根据各个运营商的情况⽽定。

其中C1为上⾯介绍的⼤区中⼼，C2为上⾯介绍的省中⼼，C3为上⾯介绍的地区中⼼，C4为本地端局，信令的⼯作⽅式

为准直连，LSTP为低级信令转接点⽤来汇接本地的来去话务的信令，HSTP为⾼级信令转接点，⽤来汇接长途来去话务的信

令。

3. No.7信令的协议体系结构

No.7信令系统协议分为两个部分：⽤户部分（UP）、消息传输部分（MTP）。其中，消息传输部分⼜可划分为：MTP-1

信令数据链路级（signaling data link level）、MTP-2信令链路级（signaling link level）、MTP-3信令功能级（signalingnetwork level）。

⽤户部分：是⽤来分析和处理信令消息单元，根据不同的应⽤场合，可分为TUP（电话⽤户部分），ISUP（综合业务数

字⽤户部分）。分别⽤来处理电话中和ISDN中的呼叫控制信令消息。

MTP-1信令数据链路级，该层为No.7的物理层，主要定义了链路的物理电⽓特性及接⼊⽅法，为No.7信令提供双向的数

字传输通道，⼀般为64kbit/s的数字电路。

MTP-2 信令链路功能级，该层主要是把MTP-1传输的⽐特流分为不同长度的信令单元（帧），并通过差错检验及重发保

证信令单元的正确性。MTP-3 信令功能级。主要完成信令消息的选路及信令管理功能。信令功能根据消息单元的地址信息，

将消息传送⾄指定的信令点。信令管理功能对每个信令路由和信令链路的⼯作进⾏监视。

由于MTP-3选路功能很难传送与呼叫及电路⽆关的信令消息，⽽随着电信业务的发展，越来越多的业务需要传送与电路和

呼叫⽆关的信令消息，如：SSP和SCP之间的各种控制信息，MSC与VLR和HLR之间传送终端的各种漫游信息、移动短消息

的发送和接收等等。为此，引⼊了SCCP这个位于MTP-3之上的功能级，和MTP-3⼀起完络层的功能。

⼆、NGN络

1.NGN络的引⼊

⽬前的PSTN络和数据络的发展已经趋于稳定和成熟，⼈们开始在考虑下⼀代络是什么样⼦。伴随着承载向分组的演进，

⼈们提出了⼀种以IP为承载的NGN络，它的核⼼技术就是软交换，主要思想就是进⾏业务的融合，把以前PSTN的接⼊部分和

控制部分分离，同时提供应⽤开发接⼝，以便可以开发各种灵活的业务满⾜电信市场的需求，⼀般分为三个平⾯：业务应⽤平

⾯、控制平⾯、接⼊平⾯。由于NGN的发展是⼀个演进的过程，所以必然存在和PSTN共存，并且逐步替代PSTN络的过程。

和PSTN的互通涉及到NGN的三个功能实体：中继关（TG）、信令关（SG）、媒体关控制器（MGC）。 （1） 中继关：实现NGN络和PSTN络媒体流的互通，主要是将PSTN过来的媒体数据打包后，把分组传递到IP；同时将IP收到的分组还原成到PSTN上。

（2） 信令关：信令关作为七号信令和NGN络的⼀个信令接⼝，主要是对信令消息进⾏中继、翻译和终结处理，其主要

⽬的是实现在IP络中传送七号信令消息。⼀般SG包括No.7信令接⼝、IP络接⼝、协议处理单元三个功能实体。

（3）媒体关控制器：负责对与媒体关中的媒体通道的连接、对相关的呼叫状态进⾏控制。

合集下载

PSTN转NGN网传真业务故障分析与处理

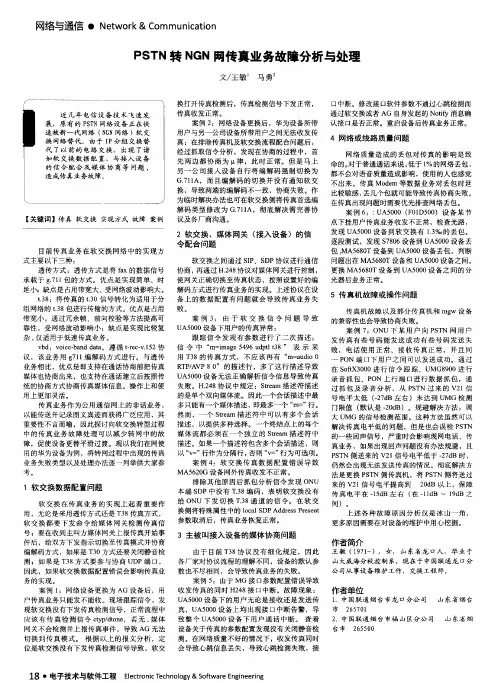

PSTN转NGN网传真业务故障分析与处理

网络与通信・Ｎｅｔｗｏｒｋ＆Ｃｏｍｍｕｎｉｃａｔｉｏｎ　

ＰＳＴＮ转ＮＧＮ网传真业务故障分析与处理　

近几年电信设备技术飞速发　展，原有的ＰＳＴＮ网络设备正在快　速被新一代网络（ＮＧＮ网络）软交　换网络替代。由于ＩＰ分组交换替　代了以前的电路交换，出现了诸　如软交换数据配置、与接入设备　的信令配合及媒体协商等问题，　造成传真业务故障。　

键词】传真软交换实现方式故障案例　

目前传真业务在软交换网络中的实现方　

！要以下三种：　

透传方式：透传方式是将ｆａｘ的数据信号　

Ｅ于ｇ．７１１包的方式。优点是实现简单、时　

、；缺点是占用带宽大、受网络波动影响大。　ｔ．３８：将传真的ｔ．３０信号转化为适用于分　

９络的ｔ．３８包进行传输的方式。优点是占用　

ｆ小，通过冗余帧、前向校验等方法提高可　

Ｅ，受网络波动影响小；缺点是实现比较复　仅适用于低速传真业务。　

ｖｂｄ：ｖｏｉｃｅ・ｂａｎｄ　ｄａｔａ。遵循ｔ－ｒｅｃ—　１５２协　

该业务用ｇ７１　ｌ编解码方式进行。与透传　

｝相比，优点是即支持在通话协商前把传真　

也协商出来，也支持在通话建立后按照传　

ｊ协商方式协商传真媒体信息。操作上和使　

：更加灵活。　传真业务作为公用通信网上的非话业务，　

ｉ传送并记录图文真迹而获得广泛应用，其　

｝性不言而喻，因此探讨向软交换转型过程　

々传真业务故障处理可以减少转网中的故　

促使设备更替平滑过渡。现以我们在网使　ｊ华为设备为例，将转网过程中出现的传真　

｝失败类型以及处理办法逐一列举供大家参　

欠交换数据配置问题　

软交换在传真业务的实现上起着重要作　无论是采用透传方式还是Ｔ３８传真方式，　

换都要下发命令给媒体网关检测传真信　

要在收到主叫方媒体网关上报传真开始事　

，给双方下发指示切换至传真模式并协商　

码方式，如果是Ｔ３０方式还要关闭静音检　如果是Ｔ３８方式要参与协商ＵＤＰ端口，　

Ｅ，如果软交换数据配置错误会影响传真业　

ｇ实现。　

案例１：网络设备更换为ＡＧ设备后，用　

什么是NGN

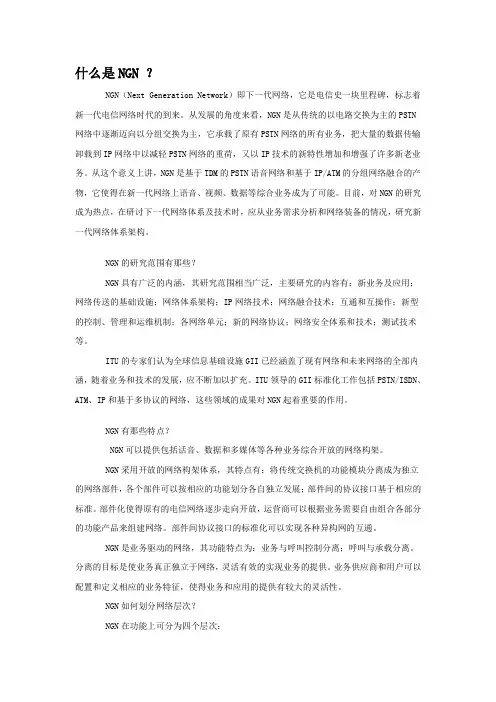

什么是NGN
