高中物理实验仪器读数--上课用

4.00N
2.50N
电流表

用0.6A量程时，对应刻度盘上每一小格代表 ( ０.０２ )A，表针的示数是( ０.４４ )A；当使 用3Ａ量程时，对应刻度盘上每一小格代表 ( ０.１ )Ａ，图中表针示数为( ２.２０ )Ａ。
最小分度是０.０２，估读到本位，小数点后有２位。 最小分度是０.１，估读到下一位，小数点后有２位。
14.80mm
螺旋测微器


最小分度是0.01mm,要估读到下一位，毫米 作单位小数点后有三位，也叫千分尺。 读数=固定刻度+半刻度+可动刻度
螺旋测微器的读数训练：
是否超过半刻 度？是。
0
可动刻度： 46.0×0.01
固定刻度： 2
45 0 1 2 40
读数L=
固定刻度 + 半刻度 + 可动刻度

刻度尺

最小分度是1mm,1分度的要估读下一位。
3.04cm
1.00cm
游标卡尺


十分度的游标卡尺：最小分度是0.1mm ; 二十分度的游标卡尺：最小分度是0.05mm ； 五十分度的游标卡尺：最小分度是0.02mm； 都不用估读。
读数=主尺+游标尺
游标卡尺的读数练习：
2
主尺
cm
游标 0
15
读数=
（
3×0.1
（
10
主尺） +
游标）
L= 15+ 0.3 =15.3mm
游标卡尺的读数方法
3
4
主尺
cm
游标 0
26
读数=
（
10
5×0.05 +
（

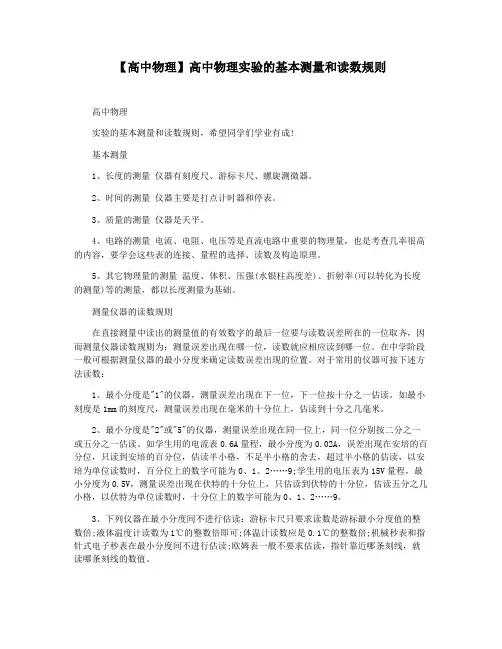

【高中物理】高中物理实验的基本测量和读数规则高中物理实验的基本测量和读数规则，希望同学们学业有成!基本测量1、长度的测量仪器有刻度尺、游标卡尺、螺旋测微器。

2、时间的测量仪器主要是打点计时器和停表。

3、质量的测量仪器是天平。

4、电路的测量电流、电阻、电压等是直流电路中重要的物理量，也是考查几率很高的内容，要学会这些表的连接、量程的选择、读数及构造原理。

5、其它物理量的测量温度、体积、压强(水银柱高度差)、折射率(可以转化为长度的测量)等的测量，都以长度测量为基础。

测量仪器的读数规则在直接测量中读出的测量值的有效数字的最后一位要与读数误差所在的一位取齐，因而测量仪器读数规则为：测量误差出现在哪一位，读数就应相应读到哪一位。

在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置。

对于常用的仪器可按下述方法读数：1、最小分度是"1"的仪器，测量误差出现在下一位，下一位按十分之一估读。

如最小刻度是1mm的刻度尺，测量误差出现在毫米的十分位上，估读到十分之几毫米。

2、最小分度是"2"或"5"的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。

如学生用的电流表0.6A量程，最小分度为0.02A，误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的估读，以安培为单位读数时，百分位上的数字可能为0、1、2……9;学生用的电压表为15V量程，最小分度为0.5V，测量误差出现在伏特的十分位上，只估读到伏特的十分位，估读五分之几小格，以伏特为单位读数时，十分位上的数字可能为0、1、2……9。

3、下列仪器在最小分度间不进行估读：游标卡尺只要求读数是游标最小分度值的整数倍;液体温度计读数为1℃的整数倍即可;体温计读数应是0.1℃的整数倍;机械秒表和指针式电子秒表在最小分度间不进行估读;欧姆表一般不要求估读，指针靠近哪条刻线，就读哪条刻线的数值。

按照仪器的读数过程是否需要估读可分 为两大类：
• 一、不需要估读的仪器
此类仪器有游标卡尺、秒表、电阻箱。 • 二、需要估读的仪器 此类仪器有刻度尺、弹簧秤、温度计、 天平、螺旋测微器、电流表、电压表、 多用电表等 。
• 一、不需要估读的仪器 1、游标卡尺 游标卡尺是一种测量长度的一起，常用的游 标卡尺有10分度、20分度和50分度三种，这 三种游标卡尺的精确度分别为0.1mm、0.05mm 和0.02mm。读数方法为：测量值=主尺的读数 +（游标尺与主尺对齐的刻度线格子数×精确 度），故用游标卡尺测量长度是不要估读。
A
0.6
读数：0.14A
基本仪器的读数
0.2
0 4
.
0 A
0.6
读数：0.37A
基本仪器的读数
5 10
0 V
15
读数：10.5V
基本仪器的读数
5 10
0 V
15
读数：9.5V
如图8所示安培表指针位置，若用0-0.6A量程时， 读数为0.32A
图8
（3）当电压表在15伏档位，表盘的最小分度值为 0.5伏／格，虽能准确读到0.5伏，但误差仍出现在 最小分度值的同一数位上，即伏特的十分位。其估 读法则是：将最小分度分为五等分仍按不足半等分 舍去，等于或超过半等分算一个等分。 如图7所示伏特表指针位置，若用0-15V量程时， 读数为12.5V。
如图6所示螺旋测微器的读数为
8.5mm+10.0×0.01mm=8.600mm。
图 6
3、电流表、电压表、多用电表 中学物理学生实验使用电表的准确度为2.5级， 在此规定使用的条件下，根据最大误差不超过 满刻度的2.5％，对直流安培表和伏特表作出 下述估读法则。 （1）若表盘最小分度值是一个单位，那么测 量结果能准确到这个单位，其估读（即误差） 就在最小分度值的下一数位进行。即对电表最 小分度为0.1伏／格、0.1安／格的估读方法是： 将最小分度分成十等分，不足半等分的舍去， 等于或超过半等分的算作一等分处理。

一、游标卡尺易错读法错误1：对游标卡尺估读易错成11.40mm正确的为11.4 mm错误2：20分度、50分度时将百分位上的零舍去易错成10+12×0.05mm=10.6mm正确的为10.60 mm错误3：主尺上的厘米当成毫米出错易错成5+2×0.05mm=5.10mm正确的为50+2×0.05mm=50.10mm错误4：将游标尺的最前端和游标尺的零刻度弄混淆导致出错易错成10+5×0.1mm=10.5 mm正确读数为11+4×0.1mm=11.4 mm错误五：单位出错下列所测元件的长度为m易错情况①41+47×0.02mm=41.94mm②1+47×0.02mm=1.94mm正确的为1.94×10-3错误六：分度区分出错易错成 40+9*0.1=40.9mm正确的为40+9*0.05=40.45mm特殊读法正确的为 16-4*0.9=12.4mm乙二、螺旋测微器易错读法1、注意半刻线是否漏出2、注意需读到千分位3、注意不动刻度0在上方读数1.500mm 读数2.328mm三、电流表、电压表读数要求：（1）指针需要指在三分之一到三分之二（通过选择量程，或者选择电源电动势大小、滑动变阻器的全阻值或连接方法实现等）（2）最小分度末尾为0（量程300uA）1（量程为3A、3V），估读到下一位；最小分度末尾为2（量程为0.6A）,5（量程为15V），估读到本位量程为0.6A，最小分度为0.02 读数为0.37A 量程为3V，最小分度为0.1V，读数为1.20V量程为3A，最小分度为0.1 读数为1.86A 量程为15V，最小分度为0.5V，读数为6.0V四、多用表读数1、电阻档：因刻度不均匀，所以只是粗测电阻。

（1）是否估读同电流电压表要求（2）读数需乘以倍率（3）通过变换倍率使指针指在中值（一般中值为15）附近。

2、电流档和电压档读数与电流表、电压表读数要求一样，按照第二层读。
