居住建筑隔热铝合金门窗技术要求.docx

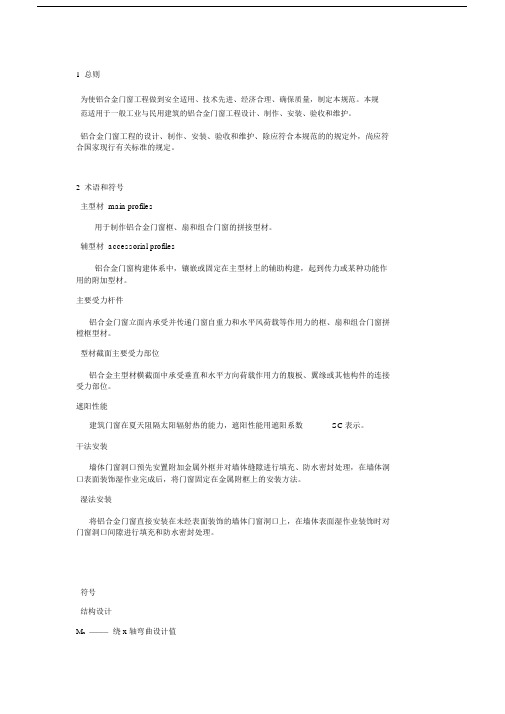

1总则为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。

本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。

铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。

2术语和符号主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。

辅型材 accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。

主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。

型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。

遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。

干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。

湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。

符号结构设计M x————绕 x 轴弯曲设计值M y————绕 y 轴弯曲设计值P3————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x————绕 x 轴的弹性截面模量W y————绕 y 轴的弹性截面模量μz————风压高度变化系数γG ————重力载荷分项系数γW ————风载荷作用分项系数物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r————透光折减系数V o————水密性能设计风速ρ————空气密度材料E ————材料弹性模量l————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料铝合金型材铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、应符合现行国家标准《铝合金建筑型材第 1 部分：基材》许偏差可选用普通级，有配合要求时应选用高精级或超高精级。

住宅铝合金门窗施工技术要求范文住宅铝合金门窗施工是现代建筑中不可或缺的一部分。

铝合金门窗由于其外观设计美观，结构稳定，机能性能优良，保温隔热效果好，所以在家装、公装领域逐渐崭露头角，成为现代建筑的主流产品。

规范性要求1.门窗铝合金的型材间应紧密配合，不得有空隙和歪曲变形现象。

型材表面应平整，无明显凹凸、氧化和色差。

2.门窗型材应在平面度和垂直度方面满足技术标准要求，门窗框内间距不能鼓吹变形，门窗成品应无任何装配交接处。

3.型材切割，加工，拼接处应无破损，切割边缘光滑无毛刺，加工和拼接缝隙应符叔契合要求。

4.压角接缝处应用密封膜进行封口，封口后表面不得有气泡等油污现象。

5.齐行、开夹销、并合等安装工序必须用工具测量来确保铝合金门窗的安装规格。

施工要求1.施工前务必仔细查看图纸，再对施工现场进行安排。

2.施工人员必须经过专业培训，并具有相关工作经验。

3.在安装铝合金门窗时，必须采用专用工具和正确的安装方法，安装精度应符合相关标准和规范的要求。

4.门窗安装时，应该事先测量门窗的尺寸，确定门窗尺寸和框架尺寸的差距，以便在门窗移动时更加精确地调整。

5.安装前应检查门窗配件及原材料是否符合质量标准要求，否则不应安装或加工。

6.在铝合金门窗安装过程中，要注意对门窗周边和框架表面的保护，以防止划伤和碰撞等破损现象的出现。

7.建设单位应为每一台铝合金门窗制作技术要求，并附上相应的喷涂和油漆打标签，以便后续的维修和保养。

合同范本（住宅铝合金门窗施工技术要求范文，该范本可在合同中参考）该项目指导图册上公布的厂家规格为该施工单元一切门窗尺寸及构造制作的全部标准。

各种标准都应严格执行，按质销售。

铝合金门窗选用摩擦密封的设计方式，不得采用嵌槽密封式设计。

应采用桥式断热型及滑动式设计。

门窗玻璃使用5mm蚀刻透明钢化玻璃。

门窗框架使用6063-型铝合金材料，硬度为HRB90门窗框架的角线应与地面垂直吻合。

每个门窗的尺寸偏差不得大于2mm。

铝合金门窗技术要求㈠设计选型1. 本工程铝合金窗选用：平开窗选用 系列；推拉门、窗选用 系列。

2. 面积大于1.5m 2的窗玻璃或玻璃底边离最终装修面小于500mm 的落地窗均采用钢化玻璃。

其余为普通玻璃；玻璃厚度细化设计计算定。

3. 铝合金型材均采用静电粉末喷涂铝型材，颜色待定。

㈡材料选用1. 铝合金材料1.1 采用国产优质铝合金型材，型材在表面处理前后，均应能符合6063－T5铝合金的机械性能的要求。

型材表面质量不允许有裂纹、起皮、腐蚀和气泡存在。

由模具造成的纵向挤压痕深度不得超过规范要求。

1.2 铝合金窗所用铝合金型材的壁厚应依照结构计算并且主壁材厚度不得小于1.4mm 、其它壁厚不得小于1.2mm ，铝合金门所用铝合金主壁材厚度不得小于2.0mm ，以确保能符合技术要求。

1.3铝合金门窗所有的主要铝合金型材均应为同一家公司的制品，铝合金材料出厂应附有产品和制作成型构件的质量保证书。

2. 门和窗的五金配件2.1 均须采用国产优质五金品牌，且在市场上使用年限超过五年，有三个以上大型楼盘成功使用案例。

2.2 室内铝合金平开窗均采用二点执手锁。

过道平开窗使用七字执手。

2.3 滑撑等五金配件均须不锈钢。

2.4 所有外露的把手、拉手。

锁扣等五金配件均需进行表面处理，颜色和标准经招标人确认。

3. 玻璃3.1 玻璃在外观上不允许存在气泡、裂痕、爆边、叠差、磨伤、脱胶等缺陷。

4. 一般钢材4.1建筑构件的钢材应符合中国国家标准《碳素结构钢》GB700、《低合金高强度结构钢》GB1597。

4.2连接钢材表面应进行表面预处理加工，并进行防腐防热浸镀锌处理。

5.密封胶：密封胶选用国内知名品牌的中性胶产品，颜色应于铝材颜色一致或相近。

玻璃与铝合金缝隙的密封应优先采用玻璃胶灌封。

型材之间连接处在内部用胶密封，保证防水效果。

6.密封垫和密封胶条：铝门窗用密封毛条必须采用经过硅化处理的丙纶纤维密封毛条，符合中国国家现行标准《建筑橡胶密封垫预成实芯硫化的结构密封垫用材料》GB10711的有关规定。

设计图纸要求一、住宅部分断桥铝合金门窗1. 本工程门窗按不同用途、部位及材料分别编号,门窗代号如下:TM-铝合金单玻单侧推拉门C-断桥铝中空玻璃窗2. 外门窗:(1) 住宅楼地上部分外门窗为断桥铝中空玻璃窗，地下室外门窗为塑钢中空玻璃窗。

门窗立面分格形式、开启方向见门窗详图。

(2) 外门窗型材表面颜色另定,玻璃的颜色及透光率另定。

单块大于1.5平米的玻璃窗、落地窗和七层及以上外窗玻璃均应采用安全玻璃。

玻璃厚度在满足节能条件下由生产厂家根据分格大小及风压确定,并应符合《建筑玻璃应用规程》(JGJ 113-2009)中抗人体冲击安全规定。

(3) 外门窗的物理性能: 建筑外门窗抗风压性能分级为5级；气密性能分级为7级；水密性能分级为3级。

(4) 地上部分门窗开启方式：a. 住宅户内部分：内平开可内倒窗。

b. 住宅公共部分：一层门厅为外悬窗，其余为内平开窗。

(5) 外门窗立樘位置:公共部分及有窗外护栏的外窗立樘居结构外墙中安装。

其余部分及无窗外护栏的外门窗立樘均与结构外墙皮齐平。

框料与墙体之间缝隙填堵和密封材料做法见相应的墙身节点。

(6) 所有开启扇均设纱扇，平开窗设隐形纱扇。

所有开启扇均带窗扇开启自锁装置。

(7) 卫生间外窗（C0611）玻璃为磨砂玻璃。

3. 内门窗:所有内门立樘均居墙中。

4. 本施工图中所标注的门窗尺寸为未包括墙体饰面厚度的洞口尺寸。

门窗定货应由专业厂家现场测量放样,并由设计单位确认分格样式,门窗樘数厂家应复核,结构尺寸与面层间微小差异,由厂家现场测量后调整底框高度。

门窗洞口尺寸及数量均需现场复核后方可加工。

6. 设计图纸未明确事项，以甲方选样封样为准。

二、配套公建部分断桥铝合金门窗1、建筑外门窗：本工程地上部分外门窗采用5+12A+5Low-E中空玻璃断桥铝合金窗，地下部分门窗除特别明确外均采用5+12A+5Low-E中空玻璃塑钢窗，门窗的物理性能要求详下表：注：A.见《全国民用建筑工程设计技术措施》、《北京市建筑设计技术细则》、《北京市建筑节能规范》。

住宅铝合金门窗施工技术要求
一、前期准备
在施工之前，需要做好以下准备工作：
1.做好施工方案，明确施工流程，安排好施工人员，制定好施工计划，
确保施工有条不紊。

2.确认门窗规格尺寸，检查门窗材料的质量，防止出现问题。

3.关注天气预报，合理安排施工时间。

二、门窗安装
1.开挖门窗位置，清除门窗周围杂物，保持门窗位置清洁。

2.安装门窗框架，使用较粗钢筋和混凝土固定门窗框架。

3.安装门窗扇，确保门窗扇安装完好，无明显偏差。

4.安装门窗五金配件，如密封胶、玻璃垫圈、滑轮等。

5.测试门窗工作性能，检查门窗打开、关闭、锁紧是否正常等。

三、铝合金门窗施工的注意事项
1.施工过程中应注意安全，工作人员应佩戴安全帽、安全带等防护设施。

2.施工现场应保持清洁整洁，避免影响施工质量。

3.施工人员应严格按照施工工艺要求施工，将门窗安装牢固，保证使用
性能。

4.施工完成后，应及时做好验收工作，确认门窗安装符合规范要求。

四、门窗保养与维护
1.定期清洁门窗，使用软布擦拭门窗框、扇和五金配件，避免使用硬物
或化学药品，保持门窗亮丽。

2.遇到门窗异响或紧闭不严的情况，应及时检查，调整门窗五金配件和
玻璃垫圈。

3.暴雨、台风等天气过后，检查门窗是否有损坏情况，必要时进行维修。

五、
铝合金门窗作为住宅中常用的门窗材料，安装需要严格按照施工规范进行。

只
有严格按照要求进行施工和日常保养，才能保证门窗的使用寿命和安全性，为住宅提供一个健康、舒适、安全的环境。

铝合金门窗技术要求1. 技术要求：1.1 铝合金门窗的设计方案由中标单位负责，经招标单位审核(或委托设计院)批准后，方可据此进行施工图设计。

1.2 投标时必须提供门窗方案设计图和样窗样板，方案设计图包括设计说明、节点图大样、拟采用的各种铝型材的型号及其断面大样等。

1.3 铝合金门窗应按《住宅建筑门窗应用技术规范》（DBJ01-79-2004）进行设计。

在提供设计图的同时应附上主要受力铝材设计的计算书供甲方审核。

1.4 如建筑设计图纸中所选的玻璃厚度不能满足强度要求，玻璃厚度以投标单位设计计算并经招标单位确认为准。

玻璃应按《建筑玻璃应用技术规程》（JGJ113－97）进行设计。

玻璃的外观和性能应符合现行国家标准和行业标准规定。

1.5 窗框扇均需隔热断桥铝合金型材。

隔热条材料采用聚酰胺66（PA66）。

1.6 铝合金门窗开启形式：（以下业主选定1种或几种）内平开窗；内倾内平开窗；外上旋窗；…………外平开门；内平开门；推拉门；提升推拉门；折叠门；侧滑平开门；………1.7 铝合金窗固定或开启框料处均设置排水孔。

1.8 铝合金外窗铝型材接缝处均应打上密封树脂胶作防水处理并不得影响美观。

1.9 铝型材与水泥砂浆的接触面必须采用优质密封胶作防水密封处理。

1.10 外门窗必须采用中空玻璃，空气层厚度≥9 mm，单块大于1.5 ｍ²的玻璃必须使用安全玻璃。

1.11 采用五金件不产生冷桥现象。

1.12 外窗与洞口之间采用钢副框联结, 副框壁厚≥1.5 mm。

门窗外框与副框间隙，左右4—6mm，上下3—5 mm。

副框与铝合金接触面需进行防腐处理和采取绝缘措施。

钢材表面涂防锈漆或沥青漆，其余不外露面均不做处理。

1.13 安装金属另配件（除五金锁具及上墙连接件外）材质均应为不锈钢。

2．设计性能指标要求：2．1 根据《住宅建筑门窗应用技术规范》（DBJ01-79-2004）、《铝合金门》（GB/T 8478——2003）、《铝合金窗》（GB/T 8479——2003）、《全国民用建筑工程设计技术措施》（2004版）等相应法规性文件，要求以下性能：抗风压性能：5级≥3000 Pa空气渗透性能：4级≤1.5 m3/m.h雨水渗漏性能：3级≥250 Pa保温性能：7级K ＜2.8 W/ m2.k隔声性能3级RW ≥30 db2．2 提供近期相应国家指定或认可检测机构出具的检测报告。

住宅铝合金门窗技术要求1． 标准铝合金门窗的材料、设计、施工图纸，以及门窗的加工和现场安装等必须按照国家及当地有关法律法规，标准、规范、规程，包括但不限于以下相关标准、规范：(1) 建筑结构荷载规范（GB50009-2001）(2) 铝合金门（GB/T8478-2003）(3) 铝合金窗（GB/T8479-2003）(4) 铝合金建筑型材（GB/T5237-2000）(5) 建筑物防雷设计规范（GB50057-94）(6) 建筑玻璃应用技术规程（JGJ113-2003）(7) 钢结构设计规范（GB50017-2003）(8) 建筑安全玻璃管理规定 （发改运行（2003）2116号）(9) 浮法玻璃（GB11614-1999）(10) 钢化玻璃（GB/T9963-1998）(11) 中空玻璃（GB/T11944-2002）(12) 建筑外窗抗风压性能分级及检测方法（GB/T7106-2002）(13) 建筑外窗气密性能分级及检测方法（GB/T7107-2002）(14) 建筑外窗水密性能分级及检测方法（GB/T7108-2002）(15) 建筑外窗采光性能分级及检测方法（GB/T11976-2002）(16) 建筑装饰装修工程施工质量验收规范（GB50210-2001）(17) 住宅装饰装修工程施工规范（GB50210-2001）(18) 本工程建筑施工图内相关技术要求注：如以上不同规范，规程有互相抵触之处，应选择较严的执行。

2．工作范围本承包合同之工作范围应包括以下各项：(A) 设计、供应及安装铝合金门窗；(B) 设计、供应及安装各类嵌缝密封胶, 金属扣件等，设计及供应预埋件/预埋糟；(C) 承包方应检查, 复核及接收由总承包方所建造提供的铝合金门窗等结构洞口, 并按图纸所示完全封闭此等洞口, 及确保其防水性及核实预埋件的装置。

承包方应负责所有与安装有关的所需配件及零件, 无论合同中有没有明言或详列。

断桥隔热铝合金门窗技术要求1. 简介随着人们生活水平的提高，对于门窗产品的要求也越来越高。

在门窗产品制造的各项指标中，断桥隔热铝合金门窗技术是目前最先进的门窗技术，具有良好的保温、隔热性以及外观美观等特点。

本文将详细介绍断桥隔热铝合金门窗技术的要求。

2. 断桥隔热铝合金门窗的定义断桥隔热铝合金门窗是一种采用高强度铝合金材料为框架，采用分割桥式隔热技术，将铝合金门窗分为内外两部分的门窗。

内外框分别由铝合金材料制成，通过高强度塑钢件和密封胶条粘合在一起。

内外框之间采用高温胶桥或PA66聚胺脂材料断开使门窗具备断桥隔热效果。

同时，门窗内部采用多层中空玻璃，有效阻挡声音和温度传递，实现良好的隔音、隔热效果。

3. 断桥隔热铝合金门窗的主要技术要求3.1 材料要求选用符合国家标准GB5237的高强度铝合金型材，保证门窗的结构强度和耐腐蚀性。

同时，还要选用高强度、耐氧化、高耐热性的塑料材料作为断桥隔热材料，以保证门窗具有优良的隔热性能。

3.2 设计要求门窗设计应符合人体工程学原理，窗户尺寸应与墙壁尺寸吻合，窗户开启角度应符合人体使用习惯。

门窗型材应合理、紧密地连接在一起，门窗框架应具有良好的承重能力和抗风压能力，同时门窗表面应平整、无毛刺、无变色、无缺陷等。

3.3 隔热要求门窗的隔热要求是断桥隔热铝合金门窗技术的重要指标之一，主要取决于门窗的隔热材料以及结构设计。

要保证门窗在高温环境下不变形，同时在低温环境下具有良好的保温性，门窗内外框材料之间的隔热性能应符合一定标准。

3.4 密封要求门窗的密封性是门窗使用性能的重要指标之一。

要求门窗可靠密封，通过高弹性EPDM橡胶密封条或硅酮密封条等密封材料有效防止室内外温度交叉和空气中的灰尘、雨水等有害物质进入室内。

4.断桥隔热铝合金门窗技术具有很高的要求，选用符合标准要求的铝合金材料，门窗设计要合理，隔热性能好，密封要可靠。

这些都是保证门窗的性能、安全、实用等方面的重要措施。

铝合金门窗工程技术要求1.材料选择：铝合金门窗的主要材料是铝材。

在选择铝材时，应注意其材质、厚度、强度等参数，以确保其能够满足工程的使用要求。

同时，还需要检查铝材表面是否平整、无氧化皮和划痕等缺陷。

2.设计要求：铝合金门窗的设计需要考虑其结构强度、密封性能、防水性能等。

门窗的结构强度要满足相关标准，确保其能够承受正常的使用负荷。

密封性能要求门窗的连接处无渗漏，能够有效隔绝外界的噪音、风沙和灰尘。

防水性能要求门窗在雨水的冲刷下，不发生渗漏现象。

3.生产加工：铝合金门窗在生产加工过程中，需要注意以下几个方面。

首先，要确保门窗的尺寸准确，尺寸误差要在允许范围内。

其次，门窗的加工工艺要合理，连接处要牢固可靠。

还要注意门窗表面的处理，如喷涂、阳极氧化等，以提高门窗的外观质量和耐腐蚀性能。

4.安装要求：铝合金门窗的安装要求严格。

首先，要确保门窗与墙体之间的间隙均匀，并使用密封胶条进行密封，以保证门窗与墙体之间的连接紧密。

其次，门窗的安装位置必须水平、垂直，并符合设计要求。

同时，在安装过程中要注意保护门窗的表面免受划伤和污染。

5.质量检测：铝合金门窗在工程完工后，需要进行质量检测。

检测内容包括尺寸和外观质量的检查、密封性能的测试、结构强度的试验等。

根据检测结果，可以判断门窗是否符合技术要求，是否可以正常使用。

总之，铝合金门窗工程技术要求涵盖了材料选择、设计要求、生产加工、安装要求和质量检测等方面。

只有严格按照这些要求进行操作和管理，才能保证铝合金门窗的质量和使用效果，为建筑提供良好的保护和装饰效果。

具体要求断桥隔热铝合金门、窗：（一）、主要性能要求1、外窗隔声性能满足《建筑外窗隔声性能分级及检测方法》（GB/T8485—2002三级标准35dB>Rw>30dB2、外窗保温性能满足《建筑外窗保温性能分级及检测方法》（GB/T7108—2002二级标准） 3.0＞k≥2.53、外窗空气渗漏性能满足《建筑外窗空气渗漏性能及检测方法》（GB7107-2002三级标准）2.5≥q1＞1.5m3／ m.h4、外窗雨水渗透性能满足《建筑外窗雨水渗透性能分级及检测方法》（ GB7108-2002三级标准）250≤△ P＜ 3505、符合其他国家规定性标准规范。

（二）、对门窗材料的规定窗传热系数必须满足 K≤ 2.30 W/(m2 ·K) ，并由投标单位提供门窗计算书以及“ 五性实验”报告。

因整窗传热系数不满足要求而导致的全部问题、责任及费用均全部由投标单位（中标单位）负责。

规定门窗配置：型材不小于55 系列，要求等温线平缓，温差梯度均匀隔热条选用国产品牌，中空玻璃厚度 5mm ＋ 9mm ＋ 5mm 。

一、铝合金型材、玻璃及配件1、铝合金型材1.1 、铝合金型材的选择应符合下表要求：（型材的断面尺寸指窗框材在墙体上的投影的有效尺寸）编号门窗类型型材要求型材系列型材壁厚表面处理1平开窗窗结构型材：不小于 55≥ 1.4mm2上悬窗断桥隔热系静电粉末喷列门结构型材：铝型材≥ 2.0mm涂：颜色待定3推拉门(不含开启扇)其他型材：≥ 1.2mm上表中型材壁厚为最低要求，主型材壁厚应经计算或试验确定，投标方须提供典型门窗的设计计算书。

1.2、铝合金门窗全部采用内扣条，扣条采用方扣条，连接处为 45°拼缝，手感顺滑，不得有明显错台，并作好防水处理，详见下图：1.3 、铝合金型材表面采用静电粉末喷涂，涂层厚度≥ 40 μ m，室外喷涂颜色为：室内喷涂颜色为：正式加工前，中标方须提供色卡经招标方确认。
