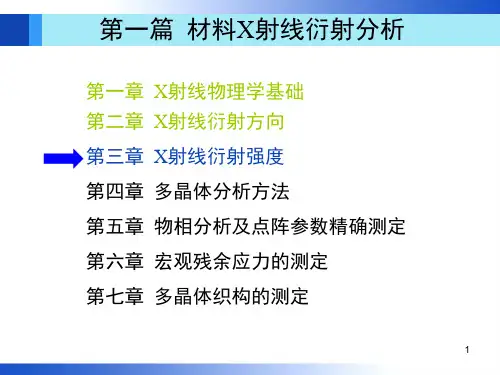

《材料结构表征及应用》第3章 X射线衍射分析

X射线衍射分析X射线衍射分析是一种重要的材料表征方法，它能够帮助科学家研究物质的结构和性质。

X射线衍射分析技术被广泛应用于材料科学、化学、生物学等领域。

本文将介绍X射线衍射分析的原理、仪器设备，以及在实际应用中的一些案例。

X射线衍射分析的原理基于X射线与物质相互作用的规律。

当X射线照射到物质上时，X射线与物质中的原子发生散射，形成衍射图样。

这些衍射图样包含了物质的晶体结构信息。

通过分析这些衍射图样，我们可以了解物质的晶体结构、晶格参数以及晶体中的原子位置。

X射线衍射实验通常使用X射线衍射仪进行。

X射线衍射仪由X射线源、试样台和衍射检测器组成。

X射线源产生高能量的X射线束，试样台用于放置待测样品，而衍射检测器则用于检测经过试样台衍射的X射线。

在实验中，我们需要调整X射线源和试样台的相对位置，使得试样台上的样品能够受到均匀的X射线照射，并且衍射信号能够被检测器准确地记录下来。

X射线衍射实验的结果通常以X射线衍射图样的形式呈现出来。

X射线衍射图样是一系列强度和角度的关系曲线。

通过对衍射图样的分析，我们可以确定材料的晶体结构。

根据布拉格方程，我们可以计算出晶面的间距，从而推导出晶体中原子的位置和晶格参数。

X射线衍射分析可以应用于各种各样的材料。

例如，材料科学家可以通过X射线衍射分析来研究金属的晶体结构和晶格缺陷。

化学家可以使用X射线衍射分析来确定化合物的晶体结构，从而帮助他们理解化学反应的机理。

生物学家可以利用X射线衍射分析来研究蛋白质的三维结构，从而揭示生物分子的功能和活动机制。

除了单晶衍射分析，还有一种称为粉末衍射分析的技术。

粉末衍射分析可以用于不规则形状的晶体或非晶体材料的结构分析。

在粉末衍射分析中，试样通常是细粉末状的物质。

通过对粉末衍射图样的分析，我们可以推导出材料的平均晶体结构。

总之，X射线衍射分析是一种重要而强大的材料表征技术。

它可以帮助科学家研究物质的结构和性质，并为材料科学、化学、生物学等领域的研究提供有效的工具和方法。

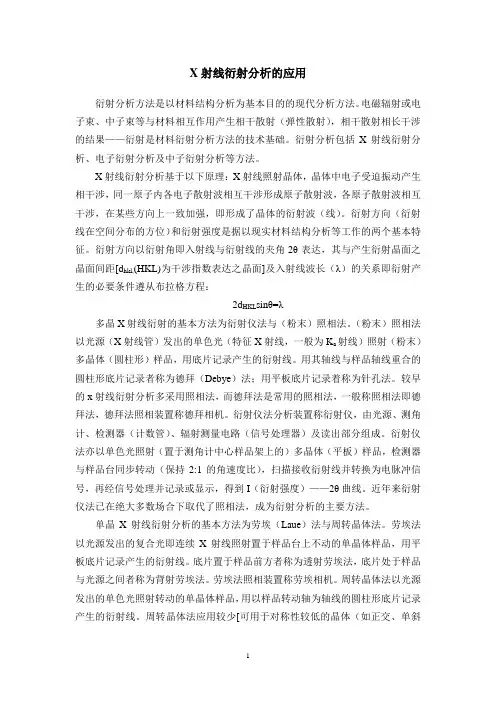

X射线衍射分析的应用衍射分析方法是以材料结构分析为基本目的的现代分析方法。

电磁辐射或电子束、中子束等与材料相互作用产生相干散射（弹性散射），相干散射相长干涉的结果——衍射是材料衍射分析方法的技术基础。

衍射分析包括X射线衍射分析、电子衍射分析及中子衍射分析等方法。

X射线衍射分析基于以下原理：X射线照射晶体，晶体中电子受迫振动产生相干涉，同一原子内各电子散射波相互干涉形成原子散射波，各原子散射波相互干涉，在某些方向上一致加强，即形成了晶体的衍射波（线）。

衍射方向（衍射线在空间分布的方位）和衍射强度是据以现实材料结构分析等工作的两个基本特征。

衍射方向以衍射角即入射线与衍射线的夹角2θ表达，其与产生衍射晶面之晶面间距[d hkl,(HKL)为干涉指数表达之晶面]及入射线波长（λ）的关系即衍射产生的必要条件遵从布拉格方程：2d HKL sinθ=λ多晶X射线衍射的基本方法为衍射仪法与（粉末）照相法。

（粉末）照相法以光源（X射线管）发出的单色光（特征X射线，一般为K a射线）照射（粉末）多晶体（圆柱形）样品，用底片记录产生的衍射线。

用其轴线与样品轴线重合的圆柱形底片记录者称为德拜（Debye）法；用平板底片记录着称为针孔法。

较早的x射线衍射分析多采用照相法，而德拜法是常用的照相法，一般称照相法即德拜法，德拜法照相装置称德拜相机。

衍射仪法分析装置称衍射仪，由光源、测角计、检测器（计数管）、辐射测量电路（信号处理器）及读出部分组成。

衍射仪法亦以单色光照射（置于测角计中心样品架上的）多晶体（平板）样品，检测器与样品台同步转动（保持2:1的角速度比），扫描接收衍射线并转换为电脉冲信号，再经信号处理并记录或显示，得到I（衍射强度）——2θ曲线。

近年来衍射仪法已在绝大多数场合下取代了照相法，成为衍射分析的主要方法。

单晶X射线衍射分析的基本方法为劳埃（Laue）法与周转晶体法。

劳埃法以光源发出的复合光即连续X射线照射置于样品台上不动的单晶体样品，用平板底片记录产生的衍射线。

X射线衍射分析原理及应用一、X射线衍射分析的原理X射线衍射的基本原理是当X射线入射到晶体表面时，由于晶体具有定向排列的原子或离子，X射线与晶体中的电子发生相互作用并散射，形成不同方向上的干涉条纹，通过测量和分析这些干涉条纹的位置和强度可以推断出晶体的结构特征。

具体来说，X射线衍射分析的原理可以归纳为以下几个方面：1. 布拉格法则：当入射角θ和出射角θ'满足布拉格方程nλ = 2d·sinθ，即入射的X射线与晶体晶面的倾角和衍射角满足特定的关系时，会发生衍射。

2.动态散射：在晶体中，入射的X射线会与晶格中的电子发生相互作用，散射成各个方向上的次级波，波的振动方向垂直于入射方向。

3.干涉：次级波在不同晶面的散射电子之间发生干涉，产生特定的干涉条纹。

4.衍射图样：干涉条纹的位置和形状与晶体的晶胞结构、晶面间距以及晶体取向有关，通过测量和分析衍射图样可以确定这些信息。

二、X射线衍射分析的应用1.晶体结构分析：通过在不同角度下测量样品的X射线衍射图样，可以推断出材料的晶体结构，包括晶胞参数、晶面间距、原子位置等信息。

这对于理解材料的物理、化学以及电子结构等性质非常重要。

2.晶体取向分析：X射线衍射分析可以用来确定晶体中不同晶向的取向分布，即晶体中晶面的取向。

这对于材料工艺和性能的控制具有重要意义，例如金属的冷轧、挤压等过程中，晶体的取向对材料的力学性能有很大影响。

3.晶体缺陷分析：晶体中存在着各种缺陷，如位错、晶界、析出相等。

通过观察和分析X射线衍射图样中的峰形和峰宽等信息，可以确定晶体的缺陷类型和含量，进而了解材料的机械、电学以及热学性质。

4.应力分析：在材料的变形过程中，晶体中会引入应力场。

应力会引起晶格的畸变，从而导致X射线衍射图样的形状和位置发生变化。

通过分析这些变化可以得到材料中的应力分布和大小，对于材料的力学性能的评估和优化具有重要意义。

总之，X射线衍射分析是一种非常重要的材料表征方法，可以提供丰富的关于晶体结构、晶胞参数、晶体取向以及晶体缺陷等信息。

材料表征中的扫描电镜和X射线衍射分析随着材料科学的不断发展和应用领域的不断拓展，对材料结构和性质的研究也日趋深入。

而材料表征技术作为材料科学的一项重要支撑，一直占据着很重要的地位。

在各种材料表征技术中，扫描电镜和X射线衍射分析都是常用的手段之一，下面我将对这两种技术进行详细介绍。

一、扫描电镜扫描电镜即SEM，是通过电子束照射样品，利用与样品表面反射、透射和散射出来的电子产生的像来研究样品表面结构、电子束与样品的作用以及样品的成分等信息的一种表征手段。

经过适当的处理和放大后，样品表面的各种细节和微观形貌可以在图像上清晰地显示出来。

相比于光学显微镜，SEM具有更高的空间分辨率和更好的深层探测能力。

而在材料科学中，由于我们需要研究材料的表面形貌和微观结构，SEM成为了必不可少的技术手段之一。

在分析样品时，我们需要选择合适的加速电压，合理地进行样品制备和处理等步骤。

同时，SEM还可以与其他分析技术进行联用，如EDS（能量散射谱仪）等，进一步提升了SEM的应用范围和分析能力。

二、X射线衍射分析X射线衍射分析即XRD，是一种通过照射样品后分析其晶体结构和晶体学信息的技术手段。

原理是将X射线照射到样品上，样品的晶体结构会让X射线产生衍射，这些衍射可以被接收器捕捉到并记录下来，通过对衍射信号的处理，我们可以得到样品的晶体结构信息。

在材料科学中，XRD可以研究材料的晶格结构，晶体大小、方向、取向和应变等信息。

同时，通过对样品的XRD图谱进行分析，我们还可以确定样品的相组成，从而了解样品的化学成分，这也是XRD在材料表征中的一大优势。

在进行XRD分析时，我们需要选择合适的X射线波长、样品制备和处理方法等步骤。

同时，对于异构晶体或纳米晶体等情况，我们还可能需要进行择优取向或全息拍摄等特殊处理方式。

综上所述，SEM和XRD在材料表征中都是非常重要的技术手段，可以为我们研究材料的微观结构和成分提供很大的帮助。

当然，在实际应用中，我们还需要结合实验需求和技术特点来选用合适的表征手段，以达到最佳的分析效果。

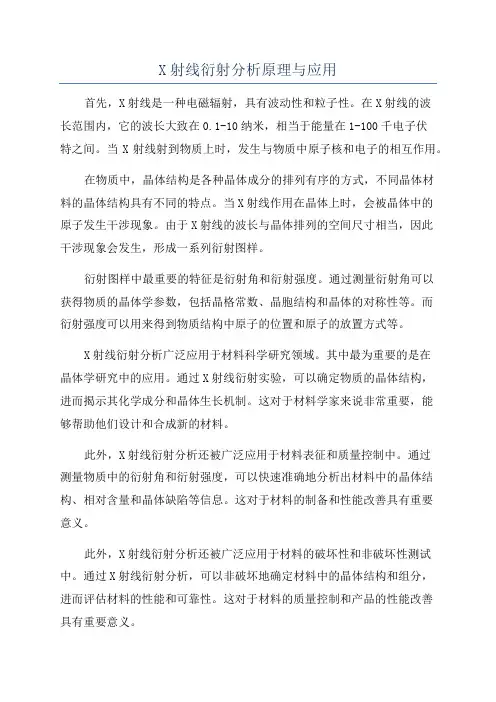

X射线衍射分析原理与应用首先，X射线是一种电磁辐射，具有波动性和粒子性。

在X射线的波长范围内，它的波长大致在0.1-10纳米，相当于能量在1-100千电子伏特之间。

当X射线射到物质上时，发生与物质中原子核和电子的相互作用。

在物质中，晶体结构是各种晶体成分的排列有序的方式，不同晶体材料的晶体结构具有不同的特点。

当X射线作用在晶体上时，会被晶体中的原子发生干涉现象。

由于X射线的波长与晶体排列的空间尺寸相当，因此干涉现象会发生，形成一系列衍射图样。

衍射图样中最重要的特征是衍射角和衍射强度。

通过测量衍射角可以获得物质的晶体学参数，包括晶格常数、晶胞结构和晶体的对称性等。

而衍射强度可以用来得到物质结构中原子的位置和原子的放置方式等。

X射线衍射分析广泛应用于材料科学研究领域。

其中最为重要的是在晶体学研究中的应用。

通过X射线衍射实验，可以确定物质的晶体结构，进而揭示其化学成分和晶体生长机制。

这对于材料学家来说非常重要，能够帮助他们设计和合成新的材料。

此外，X射线衍射分析还被广泛应用于材料表征和质量控制中。

通过测量物质中的衍射角和衍射强度，可以快速准确地分析出材料中的晶体结构、相对含量和晶体缺陷等信息。

这对于材料的制备和性能改善具有重要意义。

此外，X射线衍射分析还被广泛应用于材料的破坏性和非破坏性测试中。

通过X射线衍射分析，可以非破坏地确定材料中的晶体结构和组分，进而评估材料的性能和可靠性。

这对于材料的质量控制和产品的性能改善具有重要意义。

在生物医学领域，X射线衍射分析技术也得到了广泛应用。

通过X射线衍射分析，可以研究生物大分子的结构和功能，揭示其在生物过程中的作用机制。

这对于理解疾病的发生和发展，以及药物的设计和开发具有重要意义。

总之，X射线衍射分析是一种重要的材料分析方法，通过对物质对X 射线的衍射现象进行研究，可以获取物质的结构信息和组成成分。

它在材料科学领域具有广泛的应用价值，不仅可以揭示材料的晶体结构和组分，还可以用于材料表征和质量控制，甚至应用于生物医学领域。

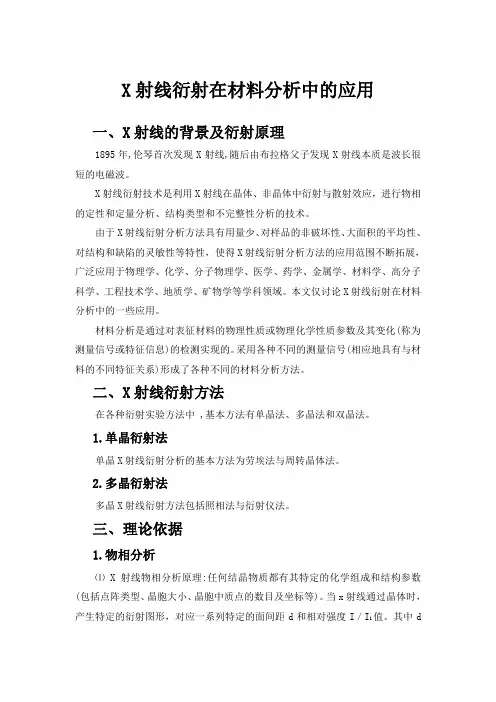

X射线衍射在材料分析中的应用一、X射线的背景及衍射原理1895年,伦琴首次发现X射线,随后由布拉格父子发现X射线本质是波长很短的电磁波。

X射线衍射技术是利用X射线在晶体、非晶体中衍射与散射效应，进行物相的定性和定量分析、结构类型和不完整性分析的技术。

由于X射线衍射分析方法具有用量少、对样品的非破坏性、大面积的平均性、对结构和缺陷的灵敏性等特性，使得X射线衍射分析方法的应用范围不断拓展，广泛应用于物理学、化学、分子物理学、医学、药学、金属学、材料学、高分子科学、工程技术学、地质学、矿物学等学科领域。

本文仅讨论X射线衍射在材料分析中的一些应用。

材料分析是通过对表征材料的物理性质或物理化学性质参数及其变化(称为测量信号或特征信息)的检测实现的。

采用各种不同的测量信号(相应地具有与材料的不同特征关系)形成了各种不同的材料分析方法。

二、X射线衍射方法在各种衍射实验方法中 ,基本方法有单晶法、多晶法和双晶法。

1.单晶衍射法单晶X射线衍射分析的基本方法为劳埃法与周转晶体法。

2.多晶衍射法多晶X射线衍射方法包括照相法与衍射仪法。

三、理论依据1.物相分析⑴ X射线物相分析原理:任何结晶物质都有其特定的化学组成和结构参数(包括点阵类型、晶胞大小、晶胞中质点的数目及坐标等)。

当x射线通过晶体时，产生特定的衍射图形，对应一系列特定的面间距d和相对强度I／I值。

其中dl与晶胞形状及大小有关，I ／I 1与质点的种类及位置有关。

所以，任何一种结晶物质的衍射数据d 和I ／I 1是其晶体结构的必然反映。

不同物相混在一起时,它们各自的衍射数据将同时出现，互不干扰地叠加在一起,因此,可根据各自的衍射数据来鉴定各种不同的物相。

⑵ 物相分析是指确定材料由哪些相组成和确定各组成相的含量。

物相是决定或影响材料性能的重要因素,因而物相分析在材料、冶金、机械等行业中得到广泛应用，物相分析有定性分析和定量分析两种。

① 物相定性分析的目的是检测固体样品中的相组成,采用未知样品衍射图谱与标准图谱比较的办法。

X射线衍射分析X射线衍射分析(X-ray Diffraction, XRD)是一种重要的材料分析技术，用于研究晶体的结构和性质。

它利用X射线的特征衍射现象，通过测量和分析样品对X射线的衍射图案，可以确定样品的晶胞、晶体结构、晶格常数等信息。

X射线衍射分析最早由德国物理学家Wilhelm Conrad Röntgen于1895年发现，并因此获得了1901年的诺贝尔物理学奖。

从那时起，X射线衍射分析在材料科学、物理学、化学等领域得到了广泛应用。

在X射线衍射实验中，样品首先被放置在样品支架上，然后被照射一束特定的X射线。

当X射线通过样品时，由于样品的晶体结构，它们将被散射成不同的角度。

探测器可以记录这些衍射角度和强度，并将其转换为衍射图谱。

通过分析衍射图谱，可以确定样品的晶体结构和晶胞参数。

这是因为每个晶体都有一组特定的晶胞参数，如晶格常数、晶体类别、晶胞形状等等。

根据衍射角度和衍射强度之间的关系，可以计算出这些晶胞参数。

除了确定晶体结构外，X射线衍射分析还可以用于确定晶体的物理性质，如晶格常数的变化、晶体的缺陷、晶体的应力情况等等。

通过对衍射图谱进行进一步的分析和计算，可以得到这些信息。

X射线衍射分析在材料科学中具有广泛的应用。

它可以用于研究各种不同类型的材料，如金属、陶瓷、液晶、聚合物等等。

通过确定晶体结构和物理性质，可以帮助科学家和工程师设计新的材料，改进现有材料的性能，解决材料失效问题等等。

总而言之，X射线衍射分析是一种重要的材料分析技术，通过测量和分析样品对X射线的衍射图案，可以确定样品的晶胞、晶体结构、晶格常数等信息。

它在材料科学、物理学、化学等领域具有广泛的应用，对于研究和开发新型材料具有重要意义。

x射线衍射的应用与原理概述x射线衍射是一种用于研究晶体结构和分析物质中有序排列的原子或分子的方法。

通过向晶体中照射x射线，并记录和分析衍射图样，可以确定晶体中原子的排列方式和间距，从而揭示物质的内部结构。

x射线衍射的原理x射线是一种电磁波，具有很短的波长和高能量。

当x射线照射到晶体上时，晶体中的原子或分子会对x射线进行衍射，形成一系列衍射斑点。

这种衍射现象可以解释为由于晶体中的原子或分子间距的周期性排列，导致来自不同晶面的入射x射线波面被相干地散射，形成衍射斑点。

根据Bragg定律，这些衍射斑点的角度和晶体中晶面的间距有关。

x射线衍射的应用1.晶体结构分析：x射线衍射是确定晶体结构的主要方法之一。

通过测量和分析衍射斑点的强度和位置，可以确定晶体中原子的排列方式和间距。

这对于理解物质的性质和反应机制非常重要。

2.矿石和晶体质量分析：x射线衍射可以在矿石和晶体中分析和确定不同矿物物质的组成和结构。

这有助于矿石勘探和开采过程中的矿石品质评估。

3.材料表征：x射线衍射可以用于分析材料的结晶度、晶粒尺寸和应力分布等参数。

这对于材料的制备和性能优化非常重要。

4.药物研究：x射线衍射可以应用于药物研发过程中对晶体结构和成分的分析。

这有助于理解药物的活性和稳定性。

5.生物分子结构研究：x射线衍射可以用于解析生物大分子（如蛋白质和核酸）的结构。

这对于了解生物分子的功能和相互作用机制具有重要意义。

x射线衍射的实验装置进行x射线衍射实验需要一些基本的实验装置，包括：•x射线发射源：常用的x射线发射源有x射线管和同步辐射装置。

x 射线管通过在阳极上加电压，产生高能x射线。

同步辐射装置则通过电子在加速器中运动时释放出的高能x射线。

•样品台：样品台用于支撑并固定待测样品。

样品可以是单晶体、多晶体或粉末状物质。

•衍射仪：衍射仪用于检测和记录衍射斑点的强度和位置。

常见的衍射仪包括传统的旋转衍射仪和现代的二维探测器。

•数据分析软件：对于从衍射仪中得到的数据，需要使用数据分析软件进行处理和解析。

X射线衍射在材料分析测试中的应用第一篇：X射线衍射在材料分析测试中的应用X射线衍射技术在材料分析测试中的应用摘要：X 射线衍射分析技术是一种十分有效的材料分析方法, 在众多领域的研究和生产中被广泛应用。

介绍了X 射线衍射的基本原理, 从物相鉴定、点阵参数测定、微观应力测定等几方面概述了X 射线衍射技术在材料分析中的应用进展。

X射线基本原理由于X 射线是波长在1000Å~0.01Å之间的一种电磁辐射, 常用的X 射线波长约在2.5Å~ 0.5Å之间, 与晶体中的原子间距(1Å)数量级相同, 因此可以用晶体作为X 射线的天然衍射光栅, 这就使得用X射线衍射进行晶体结构分析成为可能。

当X射线沿某方向入射某一晶体的时候, 晶体中每个原子的核外电子产生的相干波彼此发生干涉.当每两个相邻波源在某一方向的光程差(Δ)等于波长λ的整数倍时, 它们的波峰与波峰将互相叠加而得到最大限度的加强, 这种波的加强叫做衍射, 相应的方向叫做衍射方向, 在衍射方向前进的波叫做衍射波。

Δ= 0的衍射叫零级衍射, Δ = λ的衍射叫一级衍射, Δ = nλ的衍射叫n级衍射.n不同, 衍射方向也不同。

在晶体的点阵结构中, 具有周期性排列的原子或电子散射的次生X 射线间相互干涉的结果, 决定了X射线在晶体中衍射的方向, 所以通过对衍射方向的测定, 可以得到晶体的点阵结构、晶胞大小和形状等信息。

晶体结构= 点阵+ 结构基元, 点阵又包括直线点阵,平面点阵和空间点阵.空间点阵可以看成是互不平行的三组直线点阵的组合, 也可以看作是由互相平行且间距相等的一系列平面点阵所组成.劳厄和布拉格就是分别从这两个角度出发, 研究衍射方向与晶胞参数之间的关系。

伦琴发现X射线之后, 1912年德国物理学家劳厄首先根据X 射线的波长和晶体空间点阵的各共振体间距的量级, 理论预见到X 射线与晶体相遇会产生衍射现象, 并且他成功地验证了这一预见, 并由此推出了著名的劳厄定律。

简述X射线衍射分析的原理及应用1. 原理介绍1.1 X射线衍射的基本原理X射线衍射是一种通过射线与晶体相互作用来研究晶体结构的方法。

当X射线通过晶体时，射线会被晶体的原子散射，形成衍射现象。

根据衍射现象可以得到晶体的衍射图样，进而推断晶体的结构和参数。

1.2 劳厄方程X射线衍射的重要基本原理是劳厄方程，其数学表达式为：n λ = 2 d sin θ其中，n表示衍射级别，λ表示入射X射线波长，d表示晶体的晶面间距，θ表示衍射角。

2. 应用领域2.1 结晶学X射线衍射分析在结晶学领域中得到广泛应用。

通过衍射图样的解析，可以得到晶体结构的详细信息，如晶胞参数、晶胞对称性等。

这对于研究晶体的物理、化学性质以及材料的合成和制备具有重要意义。

2.2 材料科学X射线衍射分析在材料科学领域中也有着重要的应用。

利用衍射技术，可以研究材料的晶体结构和晶体取向关系，进而推测材料的内部缺陷、晶格畸变等信息。

这对于材料的改进和性能优化具有重要意义。

2.3 矿物学在矿物学领域，X射线衍射分析被广泛用于鉴定矿物样品的组成和结构。

通过衍射图样的解析，可以判断矿物中存在的晶系、晶胞参数等信息，从而对矿物进行鉴定和分类。

2.4 生物科学X射线衍射在生物科学领域中也扮演着重要的角色。

通过衍射探测技术，可以研究生物大分子（如蛋白质、核酸等）的结构和构象，揭示其功能和相互作用机理。

这对于理解生命的基本原理以及药物研发具有重要意义。

2.5 化学分析X射线衍射分析也可以用于化学分析领域。

通过衍射技术，可以定量分析样品中不同晶相的含量，判断样品中的氧化物、硫化物、氮化物等化合物的结构信息，同时还可以检测样品的晶格畸变和应力情况。

3. 总结X射线衍射分析是一种通过射线与晶体相互作用来研究晶体结构的重要方法。

其基本原理主要建立在劳厄方程的基础上。

X射线衍射分析广泛应用于结晶学、材料科学、矿物学、生物科学和化学分析等领域，为相关领域的研究和应用提供了重要的支持和帮助。
