第七章 刮板输送机汇总

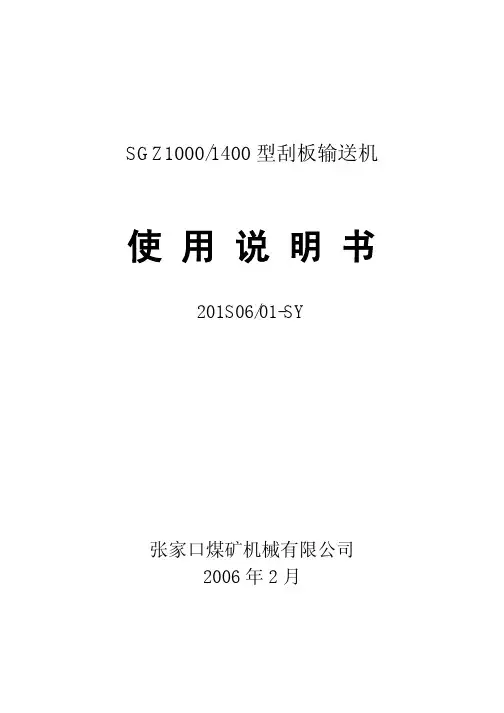

SGZ1000/1400型刮板输送机使用说明书201S06/01-SY张家口煤矿机械有限公司2006年2月SGZ1000/1400型输送机201S06/01-SY 张家口煤矿机械有限公司使用说明书共20页第1页目录第一章概述------------------------------------- 2第二章技术参数、技术结构特征------------------- 2第三章安全提示--------------------------------- 3第四章输送机的传动系统及组成------------------- 5第五章输送机的安装与拆卸----------------------- 7第六章输送机的试运转--------------------------- 9第七章输送机的运转-----------------------------10第八章输送机的润滑-----------------------------11第九章常见故障及处理方法-----------------------12第十章维护与检查表-----------------------------13第十一章输送机的贮藏-----------------------------20第 2 页共 20页 使 用 说 明 书第一章 概 述1.本输送机与SGZ800/1050型前部输送机、MGTY400/930-3.3D 型采煤机、ZTF5600/17/30H 型支架、ZFG6400/17/32H 型支架、SZZ1000/400型转载机及PLM3000型锤式破碎机配套使用，实现工作面综合机械化采煤。

2.本说明书供使用操作人员掌握输送机的结构、工作原理、技术特征、安装与拆卸、运转、故障消除方法、保养及润滑等方面的内容。

3.除本说明书外，使用操作人员还需掌握随输送机一起供货的其它技术文件。

4.遵循技术文件中规定的要求，方可保证输送机可靠运转。

绪论1、矿井运输提升的任务：①运输提升煤炭、矸石；②运送人员和设备；③下放材料。

2、矿井运输系统布置矿井运输分为地面运输、井下运输和联系井上和井下的矿井提升。

以缓倾斜中厚煤层竖井开拓系统后退式采煤法为例说明矿井运输系统的布置矿井运输系统3、矿井运输设备的类型按牵引原理分链啮合牵引摩擦牵引黏着牵引钢丝绳牵引无极绳绞车刮板输送机带式输送机机车和无轨车有极绳绞车按运行方式分连续运输往返运行带式输送机无轨车辆刮板输送机轨道车辆矿车胶轮矿车辅助操作设备翻车机推车机调度绞车阻车器4、矿井提升设备的组成提升机提升容器提升钢丝绳天轮井架或井塔井筒装备装卸载设备矿井提升设备的组成5、提升设备的分类按用途主井提升设备副井提升设备竖井提升设备斜井提升设备缠绕式提升设备摩擦式提升设备按提升机类型14吊桶提升设备矿车提升设备箕斗提升设备罐笼提升设备按提升容器分236、矿井提升系统的类型常见的提升系统有①竖井单绳缠绕式箕斗提升系统②竖井单绳缠绕式罐笼提升系统③竖井多绳摩擦式箕斗提升系统④竖井多绳摩擦式罐笼提升系统⑤斜井箕斗提升系统⑥斜井串车提升系统单绳缠绕式箕斗提升系统1—提升机；2—天轮；3—井架；4—箕斗；5—卸载曲轨；6—地面煤仓；7—提升钢丝绳；8—矿车；9—井底煤仓；10—给煤机；11—装载设备多绳摩擦式罐笼提升系统1—摩擦轮；2—导向轮；3—井塔；4—罐笼；5—提升钢丝绳；6—尾绳7、矿井提升设备的要求安全性可靠性经济合理性小结1、了解矿井提升的任务。

2、熟悉矿井运输与提升系统的布置。

3、了解矿井运输系统的类型。

4、了解矿井提升设备的分类和组成。

5、了解单绳缠绕式箕斗提升系统和多绳摩擦式罐笼提升系统的工作工程。

刮板输送机概述1、作用主要用于缓倾斜采煤工作面的煤炭运输，也可用于采区平巷、辅助巷、联络眼以及采掘工作面的运输设备。

刮板输送机与液压支架、采煤机等设备配套，实现落煤、装煤、运煤、推溜、顶板支护等工序的机械化。

「刮板输送机的结构和工作原理」一、刮板输送机的结构刮板输送机主要由以下几部分组成：1.输送机壳体：由输送机头部、中部和尾部三个部分组成。

输送机头部装有电动机、减速器和刮板链轮，中部为物料槽，尾部有尾轮和张紧装置。

2.物料槽：物料槽负责接收和运输物料。

物料槽两侧还有导流板，可以避免物料的溢出。

3.刮板链：刮板链由一系列刮板板和节点板组成，连接在刮板链轮上。

刮板链通过电动机和减速器的驱动，带动物料沿着输送机移动。

4.电动机和减速器：电动机负责提供动力，减速器则通过减速作用将电动机的高速旋转转换成刮板链的适宜运行速度。

5.张紧装置：负责对刮板链进行张紧并保持适当的刮板链松紧度，以确保刮板链的正常运行。

二、刮板输送机的工作原理刮板输送机的工作原理是将物料从一个位置转移到另一个位置，主要分为以下几个步骤：1.物料装载：物料从进料口装入物料槽中，可以通过人工或机械手段进行。

2.输送开始：当电动机启动时，电动机和减速器的动力将传递给刮板链轮。

刮板链轮开始转动，将刮板链带动起来。

3.物料运输：刮板链以适当的速度运行，刮板链上的刮板板将物料从进料口沿着物料槽向前输送。

4.物料卸载：当物料到达目标位置时，通过卸料口将物料从物料槽中卸出。

同时，刮板链将空的刮板板带回初始位置，准备再次装载物料。

5.循环运行：刮板输送机的工作是周期性的，循环进行物料的装载、运输和卸载，以满足物料的连续输送需求。

刮板输送机的特点：1.适应性强：刮板输送机适用于承载大批量、高粘度、易堆积、易结块的物料，具有很好的适应性。

2.运输距离远：刮板输送机运输距离可以达到几百米或数千米，非常适用于大规模的物料输送。

3.运输能力大：刮板链的结构可以根据物料的不同需求进行设计，具有很强的运输能力。

4.运输速度可调：根据不同物料的需求，可以通过调整电动机的转速或改变刮板链的传动比来调整运输速度。

总之，刮板输送机是一种高效、稳定、可靠的物料搬运设备，广泛应用于各种行业。

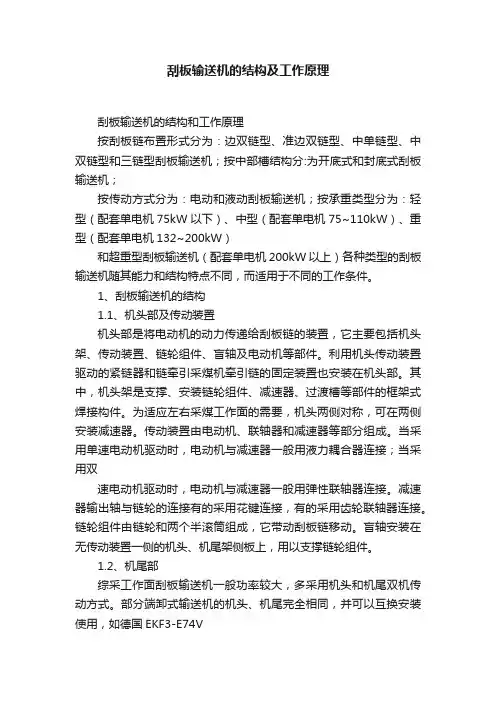

刮板输送机的结构及工作原理刮板输送机的结构和工作原理按刮板链布置形式分为：边双链型、准边双链型、中单链型、中双链型和三链型刮板输送机；按中部槽结构分:为开底式和封底式刮板输送机；按传动方式分为：电动和液动刮板输送机；按承重类型分为：轻型（配套单电机75kW以下）、中型（配套单电机75~110kW）、重型（配套单电机132~200kW）和超重型刮板输送机（配套单电机200kW以上）各种类型的刮板输送机随其能力和结构特点不同，而适用于不同的工作条件。

1、刮板输送机的结构1.1、机头部及传动装置机头部是将电动机的动力传递给刮板链的装置，它主要包括机头架、传动装置、链轮组件、盲轴及电动机等部件。

利用机头传动装置驱动的紧链器和链牵引采煤机牵引链的固定装置也安装在机头部。

其中，机头架是支撑、安装链轮组件、减速器、过渡槽等部件的框架式焊接构件。

为适应左右采煤工作面的需要，机头两侧对称，可在两侧安装减速器。

传动装置由电动机、联轴器和减速器等部分组成。

当采用单速电动机驱动时，电动机与减速器一般用液力耦合器连接；当采用双速电动机驱动时，电动机与减速器一般用弹性联轴器连接。

减速器输出轴与链轮的连接有的采用花键连接，有的采用齿轮联轴器连接。

链轮组件由链轮和两个半滚筒组成，它带动刮板链移动。

盲轴安装在无传动装置一侧的机头、机尾架侧板上，用以支撑链轮组件。

1.2、机尾部综采工作面刮板输送机一般功率较大，多采用机头和机尾双机传动方式。

部分端卸式输送机的机头、机尾完全相同，并可以互换安装使用，如德国EKF3-E74V型刮板输送机。

因为机尾不卸载，不需要卸载高度，所以一般机尾部都比较低。

为了减少刮板链对槽帮的磨损，在机尾架上槽两侧装有压链块。

由于不在机尾紧链，机尾不设紧链装置。

为了使下链带出的煤粉能自动接入上槽，在机尾安设回煤罩。

机尾的传动装置都与机头相同，如SGB764/264型刮板输送机。

1.3、溜槽及附件溜槽分为中部槽、调节溜槽和连接溜槽三种类型。

技能培训课件：刮板输送机概述刮板输送机是一种广泛应用于工矿企业中的输送设备，主要用于水泥、煤炭、粉料等物料的输送。

它以刮板链板组成输送链，通过电机驱动链轮转动，使物料在输送槽内向前推进。

本文将从刮板输送机的结构、原理、操作及注意事项进行详细介绍。

结构刮板输送机主要由链轮、刮板链板、槽体、电机等组成。

•链轮：作为链条的引导部件，负责传递和引导链条的运动。

•刮板链板：最独特的组件之一，由链板和刮板组成。

它们一起构成输送链，通过电机驱动链轮，使物料在输送槽内向前推进。

•槽体：物料输送的主体部分，用于容纳输送物料。

槽体的材质、形状、尺寸和角度的设置均与物料的性质和输送量相关。

•电机：提供动力驱动输送链的转动，推动物料的输送。

原理电机驱动链轮旋转，使刮板链板沿着连续的输送槽内向前移动（部分刮板链板会滑动）。

在刮板链板运动过程中，刮板在槽底上来回摩擦，将物料从起点处推向终点处。

由于物料受到一定的挤压和拉力作用，因此其质量得到保持，可以稳定地在输送过程中移动。

操作刮板输送机的操作固然要遵循企业内部的相关规定，但是以下注意事项适用于大部分工矿企业。

1.日常维护：保持输送链干燥；定时对设备进行检查；拆装时，注意正确装配链板。

注意不可在设备运行过程中对设备进行检查、维修或拆装等。

2.运行过程中：要根据工况和物料性质调整输送速度；尽量保证物料输送量和机器的匹配性；维护好设备散热；避免因少量的物料而过度卡死或其他损坏。

3.异常处理：当设备出现故障时，首先应立即停机，并确保设备处于安全状态。

之后，检查设备故障，进行逐一排除，并及时记录处理过程和结果。

注意事项1.操作前应认真阅读设备的说明书，并留意培训和操作安全知识。

对新工人，应进行操作培训，确保其能熟练地操作设备。

2.由于刮板输送机输送物料的特殊性，需要定期对设备进行检查、清洗、维护和更新。

确保设备运转良好。

3.设备的检修、维护和更新需要遵循相关的规定和标准，以避免不必要的损失。

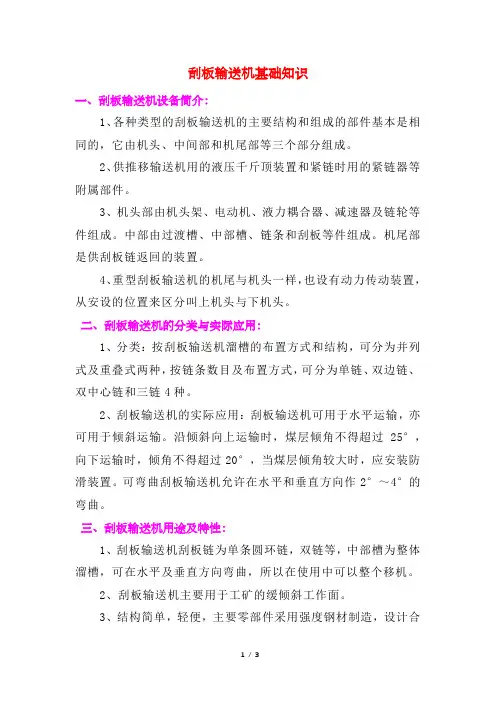

刮板输送机基础知识一、刮板输送机设备简介：1、各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

2、供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。

3、机头部由机头架、电动机、液力耦合器、减速器及链轮等件组成。

中部由过渡槽、中部槽、链条和刮板等件组成。

机尾部是供刮板链返回的装置。

4、重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

二、刮板输送机的分类与实际应用：1、分类：按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。

2、刮板输送机的实际应用：刮板输送机可用于水平运输，亦可用于倾斜运输。

沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。

可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲。

三、刮板输送机用途及特性：1、刮板输送机刮板链为单条圆环链，双链等，中部槽为整体溜槽，可在水平及垂直方向弯曲，所以在使用中可以整个移机。

2、刮板输送机主要用于工矿的缓倾斜工作面。

3、结构简单，轻便，主要零部件采用强度钢材制造，设计合理，整机可靠性高，使用、维护方便。

4、刮板输送机工作原理，刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、焦炭或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。

5、当机头传动部位启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。

6、刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

7、刮板输送机也是输送物料的一种设备，也是焦化厂使用最多的设备之一，刮板输送机在运转时，容易造成卷入、剪切、拖拽等伤害。

四、刮板输送机的工作原理：1、刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。

煤矿安全培训刮板输送机司机应知应会手册目录第一部分常用刮板输送机型号、结构、性能 (1)一、常用刮板输送机型号 (1)二、结构 (1)三、工作原理 (2)第二部分刮板输送机的基本知识 (3)一、机头部 (3)二、中间部 (3)三、机尾部 (4)四、常见故障检修 (4)第三部分刮板输送机操作流程 (5)一、开机前准备及检查 (5)二、开机操作 (5)三、停机操作 (5)四、注意事项 (6)第四部分刮板输送机司机安全生产责任制 (7)一、责任范围 (7)二、责任清单 (7)第五部分刮板输送机司机岗位安全风险管控清单 (8)一、伤害类风险 (8)二、其他类风险 (8)第六部分掘进系统岗位操作红线 (9)第七部分刮板输送机司机岗位作业流程标准 (10)一、班前准备 (10)二、接班检查 (10)三、作前现场评估 (10)四、设备操作 (10)五、结束 (10)六、交班 (10)第八部分刮板输送机司机岗位作业口诀 (12)第一部分常用刮板输送机型号、结构、性能一、常用刮板输送机型号S G B 630 / 40 T统一设计电机总功率（KW）中部槽宽度（mm）刮板链形式：边双链刮板输送机二、结构刮板输送机由机头部、中间部、机尾部及附属装置（左、右挡煤板）等部分组成。

刮板输送机示意图如下：三、工作原理由绕过机头链轮和机尾链轮的无极循环的刮板链子作为牵引机构，以溜槽作为煤炭的承载机构，启动电动机，经液力联轴器，减速器带动链轮旋转，从而带动刮板链子连续运转，将装在溜槽中的货物从机尾运到机头处卸载运转。

第二部分刮板输送机的基本知识一、机头部机头部主要由机头架、传动装置、链轮组件、舌板、压链块等组成。

（一）机头架支撑和装配机头传动装置、链轮组件、盲轴及其他附属装置。

（二）传动装置主要由电动机、液力偶合器、减速器、舌板、链轮、紧链器和盲轴等部件组成。

带有法兰的联接罩将电动机、液力偶合器、减速器连成一个整体，刮板输送机使用的液力偶合器为YOXD400型水质液力偶合器。
