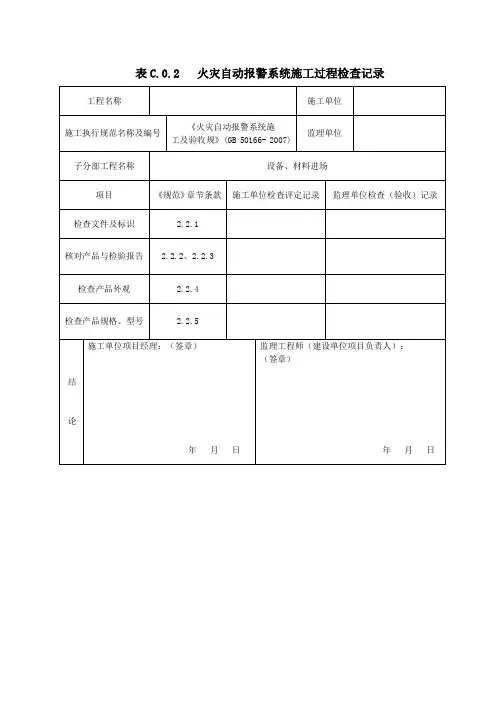

表C.0.2火灾自动报警系统施工过程检查记录

火灾自动报警系统工程资料表A 火灾自动报警系统分部、子分部、分项工程划分分部工程序号子分部工程分项工程火灾自动报警系统1设备、材料进场检验材料类电缆电线、管材探测器类设备点型火灾探测器、线型感温火灾探测器、红外光束感烟火灾探测器、空气采样式火灾探测器、点型火焰探测器、图像型火灾探测器、可燃气体探测器等控制器类设备火灾报警控制器、消防联动控制器、区域显示器、气体灭火控制器、可燃气体报警控制器等其他设备手动报警按钮、消防电话、消防应急广播、消防设备应急电源、系统备用电源、消防控制中心图形显示装置等2安装与施工材料类电缆电线、管材探测器类设备点型火灾探测器、线型感温火灾探测器、红外光束感烟火灾探测器、空气采样式火灾探测器、点型火焰探测器、图像型火灾探测器、可燃气体探测器等控制器类设备火灾报警控制器、消防联动控制器、区域显示器、气体灭火控制器、可燃气体报警控制器等其他设备手动报警按钮、消防电气控制装置、火灾应急广播扬声器和火灾报警装置、模块、消防专业电话、消防设备应急电源、系统接地等3 系统调试探测器类设备点型火灾探测器、线型感温火灾探测器、红外光束感烟火灾探测器、空气采样式火灾探测器、点型火焰探测器、图像型火灾探测器、可燃气体探测器等控制器类火灾报警控制器、消防设备联动控制器、区域显示器、气体灭火控制器、可燃气体报警控制器等其他设备手动报警按钮、消防电话、消防应急广播、消防设备应急电源、系统备用电源、消防控制中心图形显示装置等整体系统系统性能4 系统验收探测器类设备点型火灾探测器、线型感温火灾探测器、红外光束感烟火灾探测器、空气采样式火灾探测器、点型火焰探测器、图像型火灾探测器、可燃气体探测器等控制器类设备火灾报警控制器、消防联动控制器、区域显示器、气体灭火控制器、可燃气体报警控制器等其他设备手动报警按钮、消防电话、消防应急广播、消防设备应急电源、系统备用电源、消防控制中心图形显示装置等整体系统系统性能表B 施工现场质量管理检查记录工程名称建设单位监理单位设计单位项目负责人施工单位施工许可证序号项目内容1 现场质量管理制度2 质量责任制3 主要专业工种人员操作上岗证书4 施工图审查情况5 施工组织设计、施工方案及审批6 施工技术标准7 工程质量检查制度8 现场材料、设备管理9 其他项目结论施工单位项目负责人：（签章）年月日监理工程师：（签章）年月日建设单位项目负责人：（签章）年月日表C.0.2 火灾自动报警系统施工过程检查记录——设备材料进场工程名称施工单位施工执行规范名称及编号监理单位子分部工程名称设备、材料进场项目《规范》章节条款施工单位检查评定记录监理单位检查（验收）记录检查文件及标识 2.2.1核对产品与检验报告 2.2.2、2.2.3检查产品外观 2.2.4检查产品规格、型号 2.2.5结论施工单位项目经理：（签章）监理工程师（建设单位项目负责人）：（签章）年月日年月日注：施工过程若用到其他表格，则应作为附件一并归档。

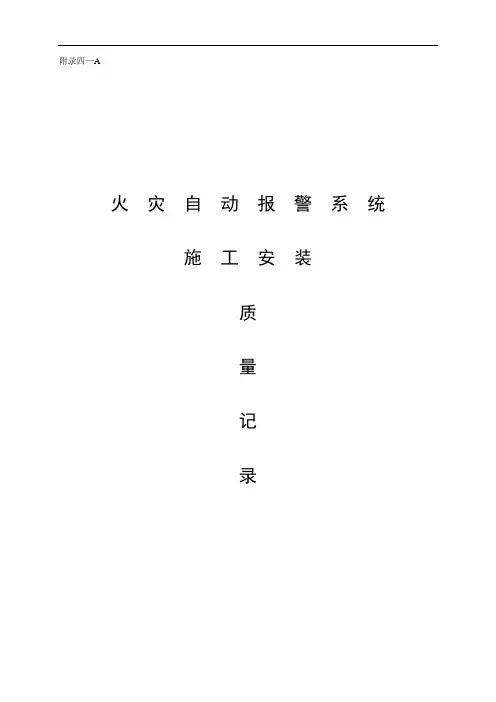

附录四—A火灾自动报警系统施工安装质量记录目录火灾自动报警系统质量保证资料核查表第册第页图纸会审记录编号：1注：设计修改应由设计单位另发变更通知单。

表内不够填写时，可附后。

第册第页设计变更明细表编号：2注：后附设计变更通知单份第册第页技术交底记录编号：3第册第页施工技术核定单编号：4第册第页施工组织设计（方案）编号：5注：如本页不够填写，可附后。

第册第页开工报告编号：6设备、材料相关证件汇总表编号：7注：各种证件整理附后。

第册第页设备开箱检查记录编号：8第册第页材料检查记录编号：9第册第页火灾自动报警系统配管/配线安装检查记录编号：A-2第册第页续表编号：A-2第册第页火灾自动报警系统电缆敷设检查记录编号：A-3第册第页消防配电线路敷设检查记录编号：10第册第页火灾自动报警系统接地电阻测试记录编号：A-4第册第页火灾自动报警系统绝缘电阻测试记录第册第页火灾自动报警系统配管配线隐蔽验收记录第册第页火灾自动报警系统电缆敷设隐蔽验收记录编号：A-7第册第页消防配电线路隐蔽验收记录编号：11第册第页火灾自动报警系统报警控制器安装检查记录编号：A-8第册第页灾自动报警系统联动控制器安装检查记录编号：A-9第册第页火灾自动报警系统探测器安装检查记录编号：A-10第册第页续表编号：A-10第册第页续表编号：A-10第册第页火灾自动报警系统手动报警按钮安装检查记录编号：A-11第册第页火灾自动报警系统手动报警按钮安装检查记录编号：A-11第册第页火灾自动报警系统警报装置安装检查记录编号：A-12第册第页火灾自动报警系统探测、报警点全点试验记录编号：A-13第册第页续表编号：A-13。

火灾自动报警系统材料、设备、配件进场检查和安装过程质量检查记录工程名称：火灾自动报警系统材料、设备、配件进场检查和安装过程质量检查记录施工单位和监理单位应执行以下规范：《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB和《建筑电气工程施工质量验收规范》GB .在进场检查阶段，应核查提供的材料和设备清单、质量合格证明文件和检验报告是否齐全有效。

对于认证产品，应核查产品的名称、型号、规格是否与认证证书和检验报告一致。

对于非强制认证产品，应核查产品的名称、型号、规格是否与检验报告一致。

此外，还应核查设备的规格、型号是否符合设计文件的要求。

在安装质量检查阶段，应对布线进行检查。

在有爆炸危险性的场所，系统的布线应符合国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB的相关规定。

暗敷时，应采用金属管、可挠（金属）电气导管或B级以上的刚性塑料管。

明敷时，应对照设计文件核查线缆的种类。

在设备外观检查方面，应核查设备的规格、型号是否符合设计文件的要求。

表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。

对于检查结果不合格的情况，施工单位和监理单位应记录并说明不合格原因。

同时，应指出符合要求的设备和材料，并提出整改措施。

在电气管路敷设时，应选择金属管、可挠金属电气导管或金属封闭线材质槽，或者矿物绝缘类不燃性电缆。

明敷时，应采用单独的卡具吊装或支撑物固定，吊杆直径不应小于6mm。

检查管路的敷设情况，用卡尺测量吊杆的直径。

暗敷时，应敷设在不燃结构内，且保护层厚度不应少于30mm。

管路经过建筑物的沉降缝、伸缩缝、抗震缝等变形处应采取补偿措施。

多尘或潮湿场所管路的管口和管子连接处均应做密封处理。

符合下列条件时，应便于接线处装设接线盒：1）管子长度每超过30m，无弯曲时；2）管子长度每超过20m，有1个弯曲时；3）管子长度每超过10m，有2个弯曲时；4）管子长度每超过8m，有3个弯曲时。

在管路接线盒安装时，检查管路的敷设情况，用尺测量管路的长度。

火灾自动报警系统施工检查记录施工单位：XX公司施工日期：XX年XX月XX日工程名称：火灾自动报警系统工程一、工程概况1.工程施工进度情况根据施工合同约定，施工单位应按照工程进度计划进行工程施工。

经检查，施工单位已经按照计划进行了施工，并且进展顺利。

2.施工质量检查（1）安装位置合理性检查根据设计图纸和施工标准，检查了火灾自动报警系统的安装位置，发现施工单位按照要求合理安排了火灾自动报警器的安装位置，并满足了防护装置和隐蔽工程的要求。

（2）设备材料质量检查对施工单位所使用的设备和材料进行了检查，发现施工单位选用的设备和材料符合国家标准要求，并且质量可靠。

（3）接地系统检查对火灾自动报警系统的接地系统进行了检查，发现接地电阻合格，接地装置安装牢固，接地电网与建筑物的大地保持良好接触。

3.完成情况检查根据工程进度计划，检查了已完成的施工工作。

发现施工单位按照要求完成了火灾自动报警器的安装、线路的铺设、控制柜的布线等工作，并且已经通过了初步验收。

4.问题与改进方案（1）施工安全问题在施工现场发现存在的安全隐患，包括工人未正确佩戴安全防护装备、施工材料未妥善堆放等问题。

施工单位应增强安全意识，加强安全教育培训，并落实安全措施，杜绝安全事故发生。

（2）施工技术问题在施工过程中，发现施工单位存在技术操作不规范等问题，应加强对施工人员的技术培训，提高施工操作能力，确保工程施工质量。

（3）施工进度问题部分工程进度滞后，施工单位应调整施工计划，加快施工进度，并与监理单位进行密切沟通，确保工程按时完成。

（4）施工材料问题部分施工材料存在质量问题，施工单位应及时处理，并进行材料替换，确保施工材料符合质量要求。

三、改进措施1.加强安全教育培训，确保施工人员正确佩戴安全防护装备，遵守施工安全规范。

2.严格按照设计和施工标准进行施工，确保施工质量。

3.调整施工计划，优化施工流程，加快施工进度。

4.加强对施工材料的检查和把关，确保施工材料质量可靠。

表A 火灾自动报警系统分部、子分部、分项工程划分表
表B 施工现场质量管理检查记录
表C.0.2 火灾自动报警系统施工过程检查记录
注：施工过程若用到其它表格，则应作为附件一并归档。

续表 C.0.3
注：施工过程若用到其它表格，则应作为附件一并归档。

表C.0.4 火灾自动报警系统施工过程检查记录
注：施工过程若用到其它表格，则应作为附件一并归档。

注：施工过程若用到其它表格，则应作为附件一并归档。

注：施工过程若用到其它表格，则应作为附件一并归档。

注：施工过程若用到其它表格，则应作为附件一并归档。

表B 火灾自动报警系统工程质量控制资料核查记录
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。

注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。

附录F 日常维护检查记录。

火灾自动报警系统施工检查记录. 火灾自动报警系统施工检查记录表1：施工现场质量管理检查记录工程名称：建设单位：设计单位：施工单位：监理单位：项目负责人：施工许可证已办理序号：项目内容：1.质量例会制度；2.月评比及奖罚制度；3.三检及交接检制度；4.质量与经济挂钩制度；1.岗位责任制；2.设计交底会制度；3.技术交底制；4.挂牌制度；电工、电焊工、架子工施工图审查意见书；施工组织设计、编制、审核、批准齐全；火灾自动报警系统施工及验收规范（GB-2007）；有原材料及施工检验制度；穿线管、电线缆、主材设备的管理办法。

监理单位：（公章）监理工程师：年月日建设单位：（公章）项目负责人：年月日现场质量管理制度、质量责任制、主要专业工种人员操作上岗证书、施工图审查情况、施工组织设计、施工方案及审批、施工技术标准、工程质量检验制度、现场材料、设备管理、其他项目。

结论：施工单位：（公章）项目负责人：年月日内蒙古自治区产品质量监督检验第十七站制，2012年1月1日第1版。

表2-1：施工过程质量检查记录工程名称：施工单位：施工执行规范名称及编号：监理单位：子分部工程名称：设备、材料进场序号项目施工单位检查评定记录监理单位检查（验收）记录1 检查文件及标识齐全合格2 核对产品与检验报告齐全、有效合格3 检查产品外观无变形、损坏、包装完好合格4 检查产品规格、型号符合设计要求合格施工单位：(公章)监理单位（建设单位）：(公章)监理工程师（建设单位项目负责人）：年月日结论：项目经理：内蒙古自治区产品质量监督检验第十七站制，2012年1月1日第1版。

表2-2：施工过程质量检查记录工程名称：施工执行规范名称及编号：子分部工程名称：序号项目安装（布线）要求1 穿线管槽的处理不同类型线路穿管要求导线的连接要求金属软管的安装要求管路连接处密封处理管槽的固定线槽的安装变形缝处线路的处理管道井内线路的布设跨越防火分区线路的布设2 传输线路导线颜色3 传输线路管路材料控制、通讯、警报、广播和电源线路管路材料及保护相同用途颜色一致，电源线正负极颜色区分监理单位（建设单位）：(公章)手动报警按钮的导线连接需要进行施工单位的检查和评定。
