005技术交底记录(外墙面砖)

工程名称分部工程装修工程分项工程名称外墙饰面砖工程交底内容（一）施工准备主要资料和机具 :1、水泥：采纳一般硅酸盐水泥。

32.5 级。

有出场合格证和复试报告。

复试结果合格。

2、砂：中砂。

均匀粒径为0.35~0.5mm，使用前过 5mm 的筛，不得含有杂质。

3、饰面砖：饰面砖表面应整齐、方正、平坦，其规格、型号、尺寸、色彩、图案应均匀一致，不得又缺楞、掉角、暗痕和裂纹等缺点。

有出厂合格证、复试报告，复试结果合格。

4、 107 胶和矿物颜料等。

5、主要机具：沙浆搅拌机、平锨、 5mm 筛、手推车、水桶、灰槽、 2m 刮杠、木抹子、阴阳角等机具。

（二）作业条件○1一定经过相关部门进行构造查收，合格后方可进行抹灰工程。

○2外脚手架应进行全面的检查，除去全部存在的隐患。

○3将过梁、圈梁、及框架柱、框架梁表面凹出的混凝土剔平。

对蜂窝、麻面、漏金等应剔到实处，刷素水泥浆一道（内掺水重 10%的 107 胶），紧跟用 1：3 水泥沙浆分层补平；脚手架眼应堵严，外露钢筋头、扎丝优等要剔除。

○4按面砖的尺寸、颜色进行选砖，分类寄存备用。

○5砖墙表面的尘埃、污垢和油渍等应除去干净，并浇水润湿。

○6依据室内高度和抹灰现场的详细状况，提早准备好脚手架，脚手架应离墙面 200~250mm，以利操作。

○7大面积操作前，应确立施工工艺，先做样板间，经检查后，经建设单位、监理单位、设计单位赞同后再大面积施工。

（三）操作工艺1、工艺流程：基层办理——吊垂直、套方、找规矩——贴灰饼——抹基层沙浆——弹线分格——排砖——浸砖——镶贴面砖——面砖勾缝、擦缝——交工清理、维修2、基层办理：第一将突出的混凝土表面踢平，表面刷一层界面剂，用笤帚将界面剂甩到墙上，甩点要均匀，直到水泥沙浆疙瘩所有粘到混凝土光面上，并由较高的强度为止（用手掰不动），加砌块墙面，抹灰前一天，应用胶皮管自上而下进行浇水润湿，抹灰前再浇水一次。

3、吊垂直、套方、找规矩、贴灰饼：从顶层开始用大线坠吊铁丝找垂直，而后依据面砖的规格、尺寸分层设点、做灰饼，横线依室外 +500mm 线为准，竖线依周围大角为基准线控制，应所有为整砖，每层打底时以次灰饼为基准点进行冲筋，使基层灰做到垂直平坦，同时要找好窗台，腰线的坡度。

外墙面砖施工技术交底书单位工程名称： ************分部分项名称：外墙面砖施工工程交底内容：外墙面砖施工技术交底交底日期： 2018年01月25日一、外墙面砖施工工程概况本工程外墙面采用粘贴面砖装饰。

面砖选用45*45规格，室内外装修，详图中的标注和装修措施表，所有的外墙装饰材料、颜色、规格做法参照建筑施工图立面图，施工方需先做小样，经设计人员、规划管理部门认可，内外装修需做样板间，样板墙。

经设计、监理、建设单位确认合格后才能进行施工。

外墙饰面砖缝宽不得小于5mm，用面砖专用粘连砂浆粘贴，面砖专用勾缝胶钩凹缝，砖缝应横平竖直。

二、施工准备1、材料：板材粘结建筑胶、勾缝剂、砂浆抗裂剂等选用专业厂家生产产品。

由甲方提供袋装成品，在大面积施工前做好有关材料复试。

面砖规格：45*45，面砖色彩由设计人员与建设方共同确定，面砖采购供应由建设方完成，材料进场后，项目部及时取样复试，复试项目包括：吸水率、耐急冷急热性、抗冻等，并组织粘贴样板块，进行拉拔试验。

面砖堆放按三种颜色分类：咖啡色纸皮砖、白色纸皮砖、土黄色文化砖。

2、外架搭设检查完善，经安全验收合格后开始上人使用。

3、面砖进场后，安排专人选砖，剔除翘曲变形，破棱损角的劣砖，剔除色差较大，砖体变形，表面有破损，边角有损坏的次品，要求所选面砖边角顺直，几何尺寸误差小于±1mm。

选好的面砖按三种颜色规格分类堆放，并做好标识。

4、外墙面应按立面图做好分割线，所有立面装饰应先做样板。

5、外墙施工洞口（窗户、阳台、空调洞）做好滴水线，防止雨水内流，洞口位置贴砖模数整齐。

三、施工工艺1、工艺流程：外墙抹灰基层清理→外墙面弹排砖控制线→阴阳角、门窗洞口按照控制线粘贴样板行列砖→面砖浸水润湿→配制胶粘砂浆→大面积镶贴面砖→每贴完两层及进行面砖勾缝处理→养护。

2、外墙抹灰及面砖镶贴施工操作技术要点：1）、外抹灰修补外抹灰修补采用排查修补，洞口位置搭接部位，表面覆盖抗剪方格钢网200*200检查原抹灰表面钢网，如有破损部位采用叠加一层加强网。

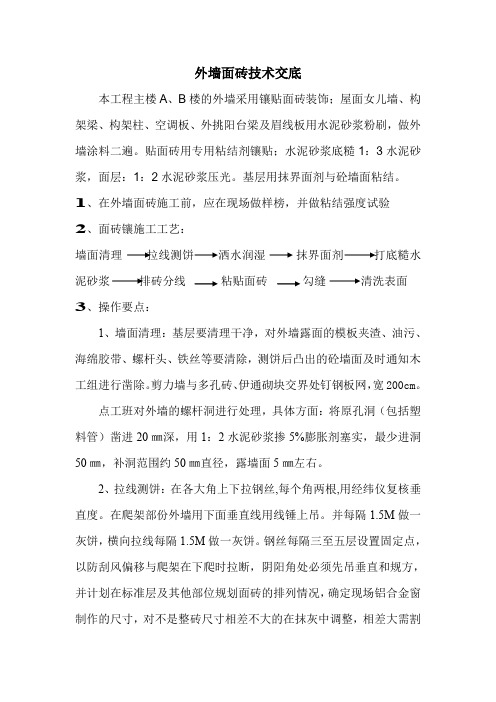

外墙面砖技术交底本工程主楼A、B楼的外墙采用镶贴面砖装饰；屋面女儿墙、构架梁、构架柱、空调板、外挑阳台梁及眉线板用水泥砂浆粉刷，做外墙涂料二遍。

贴面砖用专用粘结剂镶贴；水泥砂浆底糙1：3水泥砂浆，面层：1：2水泥砂浆压光。

基层用抹界面剂与砼墙面粘结。

1、在外墙面砖施工前，应在现场做样榜，并做粘结强度试验2、面砖镶施工工艺：墙面清理拉线测饼洒水润湿抹界面剂打底糙水泥砂浆排砖分线粘贴面砖勾缝清洗表面3、操作要点：1、墙面清理：基层要清理干净，对外墙露面的模板夹渣、油污、海绵胶带、螺杆头、铁丝等要清除，测饼后凸出的砼墙面及时通知木工组进行凿除。

剪力墙与多孔砖、伊通砌块交界处钉钢板网，宽200cm。

点工班对外墙的螺杆洞进行处理，具体方面：将原孔洞（包括塑料管）凿进20㎜深，用1：2水泥砂浆掺5%膨胀剂塞实，最少进洞50㎜，补洞范围约50㎜直径，露墙面5㎜左右。

2、拉线测饼：在各大角上下拉钢丝,每个角两根,用经纬仪复核垂直度。

在爬架部份外墙用下面垂直线用线锤上吊。

并每隔1.5M做一灰饼，横向拉线每隔1.5M做一灰饼。

钢丝每隔三至五层设置固定点，以防刮风偏移与爬架在下爬时拉断，阴阳角处必须先吊垂直和规方，并计划在标准层及其他部位规划面砖的排列情况，确定现场铝合金窗制作的尺寸，对不是整砖尺寸相差不大的在抹灰中调整，相差大需割除整砖的部位需提前计划通知项目部。

3、浇水润湿基层，抹灰之前，墙面必须有湿度，可提前一天洒水。

4、满抹界面剂，底糙水泥砂浆跟进施工，要求底子表面平整、垂直，如底糙厚度超过35㎜时需用钢丝网加强处理。

5、待底子六、七成干后，在找平层上分段分格排砖弹双线，在同一段区域（与基他立面无关）的墙面上面砖横竖排列，不得出现一排的非整砖，如出现非整砖应提前通知项目部，经认可后方可。

如遇突出墙面的管线、灯具、洁具设备时应用整砖套割吻合。

6、贴面砖：先用废面砖用粘结剂贴在找平层上做标准点用，按此拉线或用靠尺作为铺贴面砖的标准点。

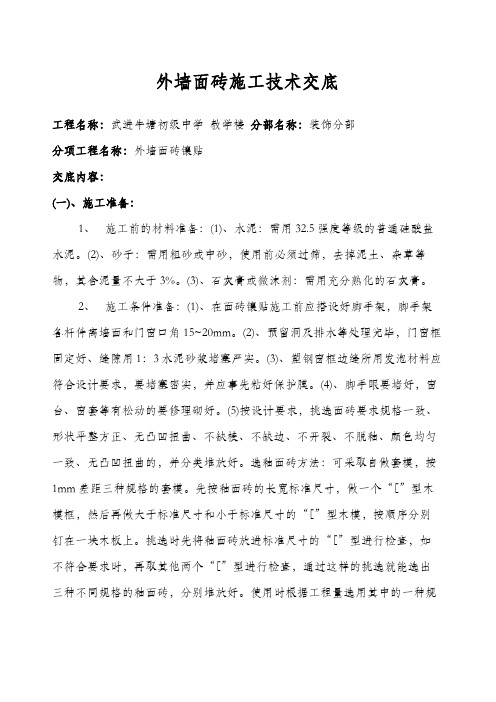

外墙面砖施工技术交底工程名称：武进牛塘初级中学教学楼分部名称：装饰分部分项工程名称：外墙面砖镶贴交底内容：(一)、施工准备：1、施工前的材料准备：(1)、水泥：需用32.5强度等级的普通硅酸盐水泥。

(2)、砂子：需用粗砂或中砂，使用前必须过筛，去掉泥土、杂草等物，其含泥量不大于3%。

(3)、石灰膏或微沫剂：需用充分熟化的石灰膏。

2、施工条件准备：(1)、在面砖镶贴施工前应搭设好脚手架，脚手架各杆件离墙面和门窗口角15~20mm。

(2)、预留洞及排水等处理完毕，门窗框固定好、缝隙用1：3水泥砂浆堵塞严实。

(3)、塑钢窗框边缝所用发泡材料应符合设计要求，要堵塞密实，并应事先粘好保护膜。

(4)、脚手眼要堵好，窗台、窗套等有松动的要修理砌好。

(5)按设计要求，挑选面砖要求规格一致、形状平整方正、无凸凹扭曲、不缺棱、不缺边、不开裂、不脱釉、颜色均匀一致、无凸凹扭曲的，并分类堆放好。

选釉面砖方法：可采取自做套模，按1mm差距三种规格的套模。

先按釉面砖的长宽标准尺寸，做一个“[”型木模框，然后再做大于标准尺寸和小于标准尺寸的“[”型木模，按顺序分别钉在一块木板上。

挑选时先将釉面砖放进标准尺寸的“[”型进行检查，如不符合要求时，再取其他两个“[”型进行检查，通过这样的挑选就能选出三种不同规格的釉面砖，分别堆放好。

使用时根据工程量选用其中的一种规格，来保证镶贴缝隙的大小一致性。

(6)、大面积镶贴面砖施工时，应先放样，做样板，并经项目部、监理、甲方检查合格后，方可进行正式施工。

(二)、施工工艺及技术操作要求：1、基层处理：(1)、基层为砖墙面的基面处：在抹底子灰之前，必须将砖墙面扫干净，然后浇水湿润。

(2)、基层为砼墙面的基层处理：对于凸出墙面的砼应剔凿平整，对光滑砼表面处理采取毛化处理：先把表面的尘土、污垢清理干净，再用素水泥中掺30%的107胶喷撒墙面进行毛化处理。

并进行养护保证其强度。

2、吊垂直、套方、找规矩：(1)、采用在外墙阳角处用钢丝花蓝螺栓拉垂直线，根据阳角钢丝出墙面标志(灰饼)，墙面上每1.5~2M间距做灰饼，在山墙上每间隔1M左右弹一根垂直线。

技术交底记录鲁JJ—005工程名称淄博灵芝磁业高性能钕铁硼工程施工单位山东淄建集团有限公司第二分公司交底部位一、二车间工序名称仿石瓷砖交底提要：相关材料施工机具准备、施工工艺及质量要求等。

交底内容：1、作业条件：墙面基层清理干净，预留孔洞及排架部分雨水管孔洞、脚手眼等应处理完毕。

按瓷砖的尺寸、颜色进行选砖、购买备用。

2. 施工机具：磅秤、孔径5mm筛子、窗纱筛子、手推车、大桶、小水桶、平锹、木抹子、钢板抹子、铁制水平尺、方尺、靠尺板、底尺（3000～5000mm×40mm×10～15mm）、刮杠、灰槽、笤帚、大小锤子、粉线包、小线、擦布或棉丝、合金钢錾子、托线板、线坠、盒尺、钉子、红铅笔、工具袋等。

3、施工工艺流程：外墙面清洁→冲筋贴灰饼→砖墙与砼交接处钉钢丝网→刷界面剂→刷素水泥浆→基层抹底灰→排砖、弹线→门窗洞口修方正→选砖→贴标准点→垫底尺→镶贴面砖→镶贴边角→勾缝4、施工工艺：（1）外墙面清洁：检查墙面的凹凸情况，对凸出墙面的砖或混凝土要剔平。

将墙面上残存废余砂浆、灰尘、污垢、油渍等清理干净。

（2）冲筋贴灰饼：根据现场情况，吊垂直、找规矩、贴灰饼。

（3）砖墙与砼交接处钉钢丝网：砖墙与砼交接处必须钉20*20钢丝网。

钢丝网宽度每边比砼面宽200mm。

Φ6膨胀管梅花装打固定点，纵横间距450mm。

（4）刷界面剂：将墙面的灰尘清洗干净后，满刷界面剂一遍。

以增加抹灰层与墙面的粘结。

减少抹灰层的空鼓脱层。

（5）基层抹底灰：提前一天湿润后，砼墙面先刷一道掺水重15%的107胶水泥素浆，紧跟着抹15-20mm厚水泥砂浆，其配合比为1∶3并掺20%水泥重的107胶，用抹子压实按冲筋抹平并用刮杠刮平，低凹处事先填平补齐，最后用木抹子搓出麻面。

（6）排砖、弹线：待基层灰六至七成干时即可排砖。

在底层砂浆上弹垂直和水平控制线。

然后根据仿石瓷砖的规格、尺寸分层设点、做灰饼。

排架部分及7m层横线则以窗台下平（+1m）为水平基线交圈控制，办公楼东面以窗台下平（+1.15m）为水平基线交圈控制,二车间按窗台下平（+1.2m）为水平基线交圈，瓷砖下平除二车间C轴交1-12轴为±0.00m以外，其余瓷砖下平按-0.15m。
