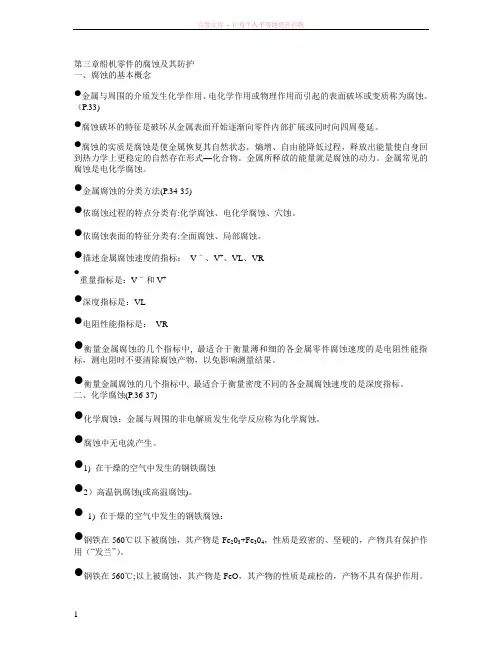

第三章船机零件的腐蚀及其防护一、腐蚀的基本概念•金属与周围的介质发生化学作用、电化学作用或物理作用而引起的表面破坏或变质称为腐蚀。
（P.33)•腐蚀破坏的特征是破坏从金属表面开始逐渐向零件内部扩展或同时向四周蔓延。
•腐蚀的实质是腐蚀是使金属恢复其自然状态，熵增、自由能降低过程，释放出能量使自身回到热力学上更稳定的自然存在形式—化合物。
金属所释放的能量就是腐蚀的动力。
金属常见的腐蚀是电化学腐蚀。
•金属腐蚀的分类方法(P.34-35)•依腐蚀过程的特点分类有:化学腐蚀、电化学腐蚀、穴蚀。
•依腐蚀表面的特征分类有:全面腐蚀、局部腐蚀。
•描述金属腐蚀速度的指标：Vˉ、V+、VL、VR•重量指标是：Vˉ和V+•深度指标是：VL•电阻性能指标是：VR•衡量金属腐蚀的几个指标中, 最适合于衡量薄和细的各金属零件腐蚀速度的是电阻性能指标，测电阻时不要清除腐蚀产物，以免影响测量结果。
•衡量金属腐蚀的几个指标中, 最适合于衡量密度不同的各金属腐蚀速度的是深度指标。
二、化学腐蚀(P.36-37)•化学腐蚀：金属与周围的非电解质发生化学反应称为化学腐蚀。
•腐蚀中无电流产生。
•1) 在干燥的空气中发生的钢铁腐蚀•2）高温钒腐蚀(或高温腐蚀)。
•1) 在干燥的空气中发生的钢铁腐蚀：•钢铁在560℃以下被腐蚀，其产物是Fe203+Fe304，性质是致密的、坚硬的，产物具有保护作用（“发兰”）。
•钢铁在560℃;以上被腐蚀，其产物是FeO，其产物的性质是疏松的，产物不具有保护作用。
•2) 柴油机运转时，燃烧室内的高温高压燃气中某些低熔点灰分附着在零件表面，高温下发生化学作用使零件表面受到破坏的化学腐蚀称为钒腐蚀(或高温腐蚀)。
•发生在柴油机排气阀座圈、排气阀、气缸盖、活塞组件上。
•高温钒腐蚀的条件：•燃用劣质燃油,含有较高V、Na、S等元素•接触高温燃气、零件表面温度大于550℃.•燃气中的钒、钠氧化物处于熔化状态附着在零件表面•防止化学腐蚀的措施：•涂覆盖层保护(镀Zn、Sn、Ni、发兰处理)。
