钻头的种类规格与各部位名称

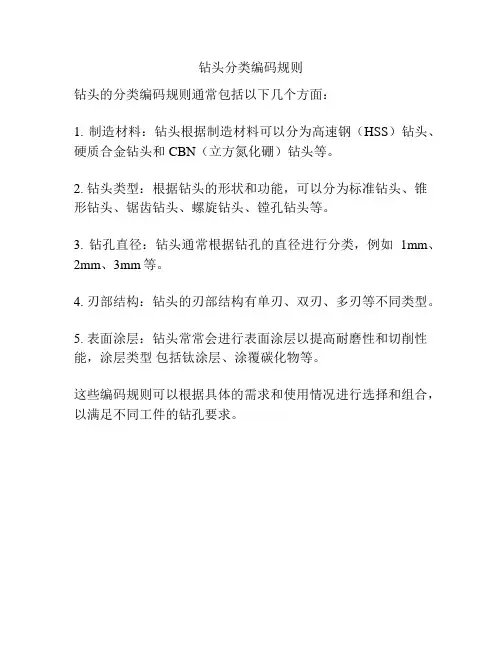

钻头分类编码规则
钻头的分类编码规则通常包括以下几个方面：
1. 制造材料：钻头根据制造材料可以分为高速钢（HSS）钻头、硬质合金钻头和CBN（立方氮化硼）钻头等。

2. 钻头类型：根据钻头的形状和功能，可以分为标准钻头、锥形钻头、锯齿钻头、螺旋钻头、镗孔钻头等。

3. 钻孔直径：钻头通常根据钻孔的直径进行分类，例如1mm、2mm、3mm等。

4. 刃部结构：钻头的刃部结构有单刃、双刃、多刃等不同类型。

5. 表面涂层：钻头常常会进行表面涂层以提高耐磨性和切削性能，涂层类型包括钛涂层、涂覆碳化物等。

这些编码规则可以根据具体的需求和使用情况进行选择和组合，以满足不同工件的钻孔要求。

钻头的种类及规格钻头的种类及规格1. 钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2, SKH3等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广,可运用于钻床、车床、铣床,手电钻等工具机上使用。

2. 钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度.C.依用途分类(1).中心钻头：一般用于钻孔前打中心点用，前端锥面有60°, 75°, 90°等,车床作业时为了用尾座支,持应该用60°中心钻与车床尾座顶心60°相配合.(2).麻花钻头: 为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头.(3).超硬钻头: 钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工.(4).油孔钻头: 钻身有两道小孔,切削剂经此小孔到达切刃部份,以带走热量及切屑,使用此钻头一般工作物旋转,而钻头静止(5).深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。

深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑(6). 钻头铰刀: 为了大量生产之需要,其前端为钻头,后端为铰刀,钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头.(7). 锥度钻头: 当加工模具进料口时,可使用锥度钻头.(8). 圆柱孔钻头: 我们称其为沉头铣刀,此种钻头前端有一直径较小之部分称为道杆.(9).圆锥孔钻头: 为钻削圆锥孔之用,其前端角度有90°,60°等各种,我们使用的倒角刀就是圆锥孔钻头的一种.(10).三角钻头: 一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头.钻头的保养与维护及钻孔注意事项1. 钻头使用后,应立即检查有无破损,钝化等不良情形若有应立即加以研磨、修整;2. 存放时,钻头应对号入座,则以后取用时,方便省时,节省了再寻找钻头之时间3. 钻通孔时,当钻头即将钻穿之瞬间,扭力最大,故此时需较轻压力慢进刀,以避免钻头因受力过大而扭断;4. 钻孔前必须先打中心点其目的为容纳静,点避免钻头静点触底,可导引钻头在正确的钻孔位置上;5. 钻孔时,应充分使用切削齐且注意排屑;6. 钻交交叉孔时,应先行钻大直径孔,再钻小孔径;7. 钻头钻削时,破碎或突然停止的现象,可能是进刀太快,磨利或钻孔时急冷急热之原故;8. 钻削使钻头中心裂开,可能是钻唇间隙角太小,进刀太快钻头钝化,压力太大,缺乏冷却齐,钻头或工件夹置不良所致;9. 钻削时钻头折断,可能是钻唇间隙角太小或钻削速度太高,进刀大或钻头已钝化又继续加压切削等所致;10. 钻削时切边破裂,可能是工件材料中有硬点砂眼或进刀太快,钻削速度选择不当,钻削时无加切削剂所致;11. 钻唇及切边破裂,可能是进刀太快或钻唇间隙角太小等原因 ;12. 钻削所钻出之孔径太大,可能是两切边不,等长或两钻顶半角不相等静点偏离,主轴同心度差等原因所致;13. 钻削时仅排出一条切屑,可能是两切边不等长或钻顶半角不相等的原因;14. 钻削时发出吱吱叫之声音,可能是孔不直或钻头钝化等所致;15. 钻削时切屑性质产生异常变化可能是切边已钝化解或破碎等所致。

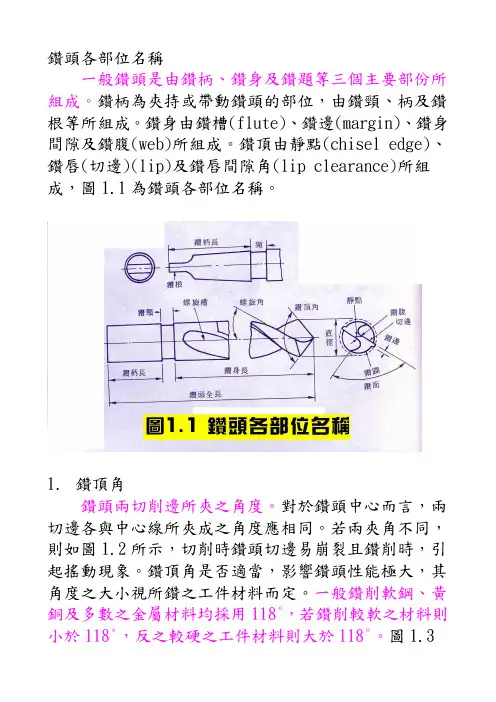

鑽頭各部位名稱一般鑽頭是由鑽柄、鑽身及鑽題等三個主要部份所組成。

鑽柄為夾持或帶動鑽頭的部位，由鑽頸、柄及鑽根等所組成。

鑽身由鑽槽(flute)、鑽邊(margin)、鑽身間隙及鑽腹(web)所組成。

鑽頂由靜點(chisel edge)、鑽唇(切邊)(lip)及鑽唇間隙角(lip clearance)所組成，圖1.1為鑽頭各部位名稱。

1.鑽頂角鑽頭兩切削邊所夾之角度。

對於鑽頭中心而言，兩切邊各與中心線所夾成之角度應相同。

若兩夾角不同，則如圖1.2所示，切削時鑽頭切邊易崩裂且鑽削時，引起搖動現象。

鑽頂角是否適當，影響鑽頭性能極大，其角度之大小視所鑽之工件材料而定。

一般鑽削軟鋼、黃銅及多數之金屬材料均採用118°，若鑽削較軟之材料則小於118°，反之較硬之工件材料則大於118°。

圖1.3為鑽頂角度對工作之影響。

如圖1.3所示，在相同直徑、材料、鑽削速度及進刀量之鑽頭，其鑽頂角度不同時，切削狀況之比較。

鑽頂角140°之鑽頭，設其屋屑邊長為W1，切屑厚度為T1。

鑽頂角80°之鑽頭，設其切屑邊長為W2，切屑厚度為T2，則由圖可知T1>T2，即鑽頂角140°所鑽削出之屑較80°者厚。

鑽屑厚者，每鑽除單位體積材料所須之能量較鑽屑薄者為少，因此對硬金屬之切削時，應選用較大的鑽頂角較為力。

圖中可知W1<W2，因此W2有較長之磨損邊緣，每單位長度上切削力可降低。

鑽頂角80°之偶角為140°，鑽頂角140°之偶角為110°。

故鑽頂角80°之鑽頭可使切邊在偶角部有較大之磨耗抵抗，因此對軟金屬或塑膠之鑽孔加工，宜採較小之鑽頂角。

如圖1.4所示，在各種加工條件相同下，因鑽削之厚度T1>Y2>T3, 即作用於鑽頭之垂直切削力V3>V2>V1。

因軸方向之分力(進刀力)H1>H2>H3。

钻头的种类及规格1. 钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2, SKH3等材料经铣制或滚制再经淬火,回炽热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用*围极广,可运用于钻床、车床、铣床,手电钻等工具机上使用。

2. 钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度.C.依用途分类(1).中心钻头：一般用于钻孔前打中心点用，前端锥面有60°, 75°, 90°等,车床作业时为了用尾座支,持应该用60°中心钻与车床尾座顶心60°相配合.(2).麻花钻头: 为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头.(3).超硬钻头: 钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工.(4).油孔钻头: 钻身有两道小孔,切削剂经此小孔到达切刃部份,以带走热量及切屑,使用此钻头一般工作物旋转,而钻头静止(5).深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。

深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑(6). 钻头铰刀: 为了大量生产之需要,其前端为钻头,后端为铰刀,钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头.(7). 锥度钻头: 当加工模具进料口时,可使用锥度钻头.(8). 圆柱孔钻头: 我们称其为沉头铣刀,此种钻头前端有一直径较小之局部称为道杆.(9).圆锥孔钻头: 为钻削圆锥孔之用,其前端角度有90°,60°等各种,我们使用的倒角刀就是圆锥孔钻头的一种.(10).三角钻头: 一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头.钻头的保养与维护及钻孔考前须知1. 钻头使用后,应立即检查有无破损,钝化等不良情形假设有应立即加以研磨、修整;2. 存放时,钻头应对号入座,则以后取用时,方便省时,节省了再寻找钻头之时间3. 钻通孔时,当钻头即将钻穿之瞬间,扭力最大,故此时需较轻压力慢进刀,以防止钻头因受力过大而扭断;4. 钻孔前必须先打中心点其目的为容纳静,点防止钻头静点触底,可导引钻头在正确的钻孔位置上;5. 钻孔时,应充分使用切削齐且注意排屑;6. 钻交穿插孔时,应先行钻大直径孔,再钻小孔径;7. 钻头钻削时,破碎或突然停顿的现象,可能是进刀太快,磨利或钻孔时急冷急热之原故;8. 钻削使钻头中心裂开,可能是钻唇间隙角太小,进刀太快钻头钝化,压力太大,缺乏冷却齐,钻头或工件夹置不良所致;9. 钻削时钻头折断,可能是钻唇间隙角太小或钻削速度太高,进刀大或钻头已钝化又继续加压切削等所致;10. 钻削时切边破裂,可能是工件材料中有硬点砂眼或进刀太快,钻削速度选择不当,钻削时无加切削剂所致;11. 钻唇及切边破裂,可能是进刀太快或钻唇间隙角太小等原因;12. 钻削所钻出之孔径太大,可能是两切边不,等长或两钻顶半角不相等静点偏离,主轴同心度差等原因所致;13. 钻削时仅排出一条切屑,可能是两切边不等长或钻顶半角不相等的原因;14. 钻削时发出吱吱叫之声音,可能是孔不直或钻头钝化等所致;15. 钻削时切屑性质产生异常变化可能是切边已钝化解或破碎等所致。

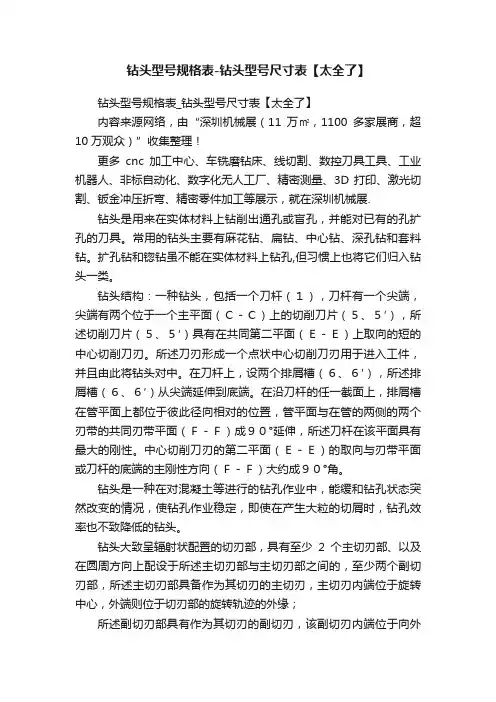

钻头型号规格表-钻头型号尺寸表【太全了】钻头型号规格表_钻头型号尺寸表【太全了】内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

钻头结构：一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。

在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。

在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。

中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。

钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。

钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。

钻头的种类及规格1. 钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2, SKH3等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广,可运用于钻床、车床、铣床,手电钻等工具机上使用。

2. 钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度.C.依用途分类(1).中心钻头：一般用于钻孔前打中心点用，前端锥面有60°, 75°, 90°等,车床作业时为了用尾座支,持应该用60°中心钻与车床尾座顶心60°相配合.(2).麻花钻头: 为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头.(3).超硬钻头: 钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工.(4).油孔钻头: 钻身有两道小孔,切削剂经此小孔到达切刃部份,以带走热量及切屑,使用此钻头一般工作物旋转,而钻头静止(5).深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。

深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑(6). 钻头铰刀: 为了大量生产之需要,其前端为钻头,后端为铰刀,钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头.(7). 锥度钻头: 当加工模具进料口时,可使用锥度钻头.(8). 圆柱孔钻头: 我们称其为沉头铣刀,此种钻头前端有一直径较小之部分称为道杆.(9).圆锥孔钻头: 为钻削圆锥孔之用,其前端角度有90°,60°等各种,我们使用的倒角刀就是圆锥孔钻头的一种.(10).三角钻头: 一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头.钻头的保养与维护及钻孔注意事项1. 钻头使用后,应立即检查有无破损,钝化等不良情形若有应立即加以研磨、修整;2. 存放时,钻头应对号入座,则以后取用时,方便省时,节省了再寻找钻头之时间3. 钻通孔时,当钻头即将钻穿之瞬间,扭力最大,故此时需较轻压力慢进刀,以避免钻头因受力过大而扭断;4. 钻孔前必须先打中心点其目的为容纳静,点避免钻头静点触底,可导引钻头在正确的钻孔位置上;5. 钻孔时,应充分使用切削齐且注意排屑;6. 钻交交叉孔时,应先行钻大直径孔,再钻小孔径;7. 钻头钻削时,破碎或突然停止的现象,可能是进刀太快,磨利或钻孔时急冷急热之原故;8. 钻削使钻头中心裂开,可能是钻唇间隙角太小,进刀太快钻头钝化,压力太大,缺乏冷却齐,钻头或工件夹置不良所致;9. 钻削时钻头折断,可能是钻唇间隙角太小或钻削速度太高,进刀大或钻头已钝化又继续加压切削等所致;10. 钻削时切边破裂,可能是工件材料中有硬点砂眼或进刀太快,钻削速度选择不当,钻削时无加切削剂所致;11. 钻唇及切边破裂,可能是进刀太快或钻唇间隙角太小等原因;12. 钻削所钻出之孔径太大,可能是两切边不,等长或两钻顶半角不相等静点偏离,主轴同心度差等原因所致;13. 钻削时仅排出一条切屑,可能是两切边不等长或钻顶半角不相等的原因;14. 钻削时发出吱吱叫之声音,可能是孔不直或钻头钝化等所致;15. 钻削时切屑性质产生异常变化可能是切边已钝化解或破碎等所致。

钻头的分类上篇文章我们写到开孔器，本期主题我们就是钻头。

钻头的种类也繁多，我们一一分解。

1高速钢麻花钻（HSS TWIST DRILL BIT),这类钻头是我们最常见的钻头，可以打木头、塑料、金属等材质。

2 锥柄钻头（TAPER SHANGK BIT)，这类钻头我们在台钻、钻床上经常看到，经常配合莫式钻夹头使用。

主要加工对象是金属为主，对精度要求很高。

3 支螺钻（AUGER BIT), 头部是一个尖锐的赶锥螺纹，用于木头上钻孔，可以根据工件加工的长度，选择需要的长度，目前本人见到最长为1米。

其柄部主要是六角（HEX)和圆柄(SDS PLUS）。

4 木工钻（WOOD BIT ) ，这类钻头就是小号的支螺钻，头部尖尖，快速定位，钻入木头中。

5 木工扁钻（FLAT BIT ),这类的钻头跟上着很相似，但是难以操作，对新手不友好。

价格很便宜。

6 电锤钻（HAMMERING DRILL BIT ),这类钻头主要钻混泥土和红砖，家庭打孔，放膨胀管，经常使用。

其柄也是分为圆柄和方柄，国外市场基本全是圆柄接头。

购买时候要注意，你的机器是什么款式就行了。

7 冲击钻头（MASORY BIT ),这类钻头跟电锤钻一样的功能，只是他们的配对的机器不一样，常见的手电钻就可以配合使用了。

8 宝塔钻（STEP DRILL BIT)，材质跟麻花钻一样，就是麻花钻的亲哥。

这类的钻头分布的尺寸很多，可以从4mm至32mm都可以攻克，一只钻头顶n支麻花钻作用，减少更换钻头的时间和金钱成本。

9 玻璃钻（GLASS BIT），这类钻头大多数用于玻璃是打孔，但也有消费者拿来打瓷砖。

10 霸王钻(MULTI-FUNCTIONED BIT),这类钻头比较网红，可以打n种材质，包括铁、瓷砖、混凝土、铝材等。

也有很多其他的钻头，比如沉孔钻、沙拉钻、锯齿钻、阶梯钻等等，我们不在这一一说明，感兴趣的小伙伴可以去最近的五金店看看，你会发现很多有趣的东西。

.\钻头的种类及规格1.钻头是一种旋转而头端有切削能力的工具,一般以碳钢 SK,或高速钢 SKH2, SKH3 等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广 ,可运用于钻床、车床、铣床,手电钻等工具机上使用。

2. 钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度.C.依用途分类(1).中心钻头：一般用于钻孔前打中心点用，前端锥面有 60° , 75 ° , 90 °等 ,车床作业时为了用尾座支 ,持应该用 60°中心钻与车床尾座顶心 60°相配合 .(2).麻花钻头 : 为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头.(3).超硬钻头 : 钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工.(4).油孔钻头 : 钻身有两道小孔 ,切削剂经此小孔到达切刃部份 ,以带走热量及切屑 ,使用此钻头一般工作物旋转 ,而钻头静止(5).深孔钻头 :最早用于枪管及石包管之钻孔加工,又称为枪管钻头。

深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑(6). 钻头铰刀 : 为了大量生产之需要 ,其前端为钻头 ,后端为铰刀 ,钻头直径与铰刀直径只差铰孔之裕留量 ,也有钻头于螺攻丝混合使用 ,故又称为混合钻头 .(7). 锥度钻头 : 当加工模具进料口时,可使用锥度钻头.(8). 圆柱孔钻头 : 我们称其为沉头铣刀,此种钻头前端有一直径较小之部分称为道杆.(9).圆锥孔钻头 : 为钻削圆锥孔之用 ,其前端角度有 90° ,60°等各种 ,我们使用的倒角刀就是圆锥孔钻头的一种 .(10).三角钻头 : 一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头.钻头的保养与维护及钻孔注意事项1.钻头使用后 ,应立即检查有无破损 ,钝化等不良情形若有应立即加以研磨、修整;2.存放时 ,钻头应对号入座 ,则以后取用时 ,方便省时 ,节省了再寻找钻头之时间3.钻通孔时 ,当钻头即将钻穿之瞬间 ,扭力最大 ,故此时需较轻压力慢进刀 ,以避免钻头因受力过大而扭断 ;4.钻孔前必须先打中心点其目的为容纳静 ,点避免钻头静点触底 ,可导引钻头在正确的钻孔位置上 ;5.钻孔时 ,应充分使用切削齐且注意排屑 ;6.钻交交叉孔时 ,应先行钻大直径孔 ,再钻小孔径 ;7.钻头钻削时 ,破碎或突然停止的现象 ,可能是进刀太快 ,磨利或钻孔时急冷急热之原故 ;8.钻削使钻头中心裂开 ,可能是钻唇间隙角太小 ,进刀太快钻头钝化 ,压力太大 ,缺乏冷却齐 ,钻头或工件夹置不良所致 ;9.钻削时钻头折断 ,可能是钻唇间隙角太小或钻削速度太高 ,进刀大或钻头已钝化又继续加压切削等所致 ;10.钻削时切边破裂 ,可能是工件材料中有硬点砂眼或进刀太快 ,钻削速度选择不当 ,钻削时无加切削剂所致 ;11.钻唇及切边破裂 ,可能是进刀太快或钻唇间隙角太小等原因;12.钻削所钻出之孔径太大 ,可能是两切边不 ,等长或两钻顶半角不相等静点偏离 ,主轴同心度差等原因所致 ;13.钻削时仅排出一条切屑 ,可能是两切边不等长或钻顶半角不相等的原因;14.钻削时发出吱吱叫之声音 ,可能是孔不直或钻头钝化等所致 ;15.钻削时切屑性质产生异常变化可能是切边已钝化解或破碎等所致。

钻头型号规格表_钻头型号尺寸表【太全了】内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

钻头结构：一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。

在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。

在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。

中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。

钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。

钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。

一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；所述切刃部具有由切削面与后隙面的接合缘向前端侧突设而形成的切刃，所述切刃自钻头旋转中心侧向外径侧配置成大致辐射状各类钻头规格如下表钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12 钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头外径钻头长度钻头外径钻头长度φ20mm 350mm φ102mm 350mm/420mm φ22mm 350mm φ108mm 350mm/420mm φ24mm 350mm φ110mm 350mm/420mm φ26mm 350mm/420mm φ114mm 350mm/420mm φ28mm 350mm/420mm φ120mm 350mm/420mm φ30mm 350mm/420mm φ127mm 350mm/420mm φ32mm 350mm/420mm φ132mm 350mm/420mm φ38mm 350mm/420mm φ150mm 350mm/420mm φ40mm 350mm/420mm φ159mm 350mm/420mm φ44mm 350mm/420mm φ166mm 350mm/420mm φ50mm 350mm/420mm φ180mm 350mm/420mmφ57mm 350mm/420mm φ200mm 350mm/420mm φ63mm 350mm/420mm φ220mm 350mm/420mm φ76mm 350mm/420mm φ250mm 350mm/420mm φ83mm 350mm/420mm φ275mm 350mm/420mm φ89mm 350mm/420mm φ300mm 350mm/420mm钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0中心钻头规格表刃径(d) 刃径公差刃长(L2) 柄径(D) 全长(L) 0.4 0.05 -0.05 0.5 3.0 31 0.5 0.05 -0.05 0.6 3.0 31 0.6 0.05 -0.05 0.7 3.5 36 0.7 0.05 -0.05 0.8 3.5 36 0.8 0.05 -0.05 0.9 4.0 360.9 0.05 -0.05 1.0 4.0 361.0 0.05 -0.05 1.2 4.0 36 1.2 4.0 1001.2 0.05 -0.05 1.4 5.0 42 1.5 0.05 -0.05 1.8 5.0 42 1.8 5.0 1001.8 5.0 1501.8 5.0 2002.0 0.08 -0.08 2.4 5.0 422.4 6.0 1002.4 6.0 1502.4 6.0 2002.5 0.08 -0.083.0 6.0 473.0 8.0 1003.0 8.0 1503.0 8.0 2003.0 0.08 -0.08 3.6 7.7 57 3.6 10.0 1003.6 10.0 1503.6 10.0 2003.2 0.08 -0.08 3.8 7.7 574.0 0.08 -0.08 4.8 10.0 69 4.8 10.0 1004.8 10.0 1504.8 10.0 2005.0 0.12 -0.126.0 11.0 696.0 12.0 1006.0 12.0 1506.0 12.0 2006.0 0.12 -0.12 8.0 16.0 90 8.0 0.12 -0.12 10.0 18.0 10010.0 0.12 -0.12 12.0 18.0 10012.0 0.12 -0.12 15.0 22.0 110高速钢空心钻头，又名取芯钻头或开孔器，钻头分类：高速钢钻头，硬质合金钻头，钨钢钻头；削切深度：35MM、50MM、100M；适合钻机：进口的磁座钻、磁力钻、国产磁座钻、磁铁钻、吸铁钻、钢板钻、磁性钻、机床、台钻、座钻等。

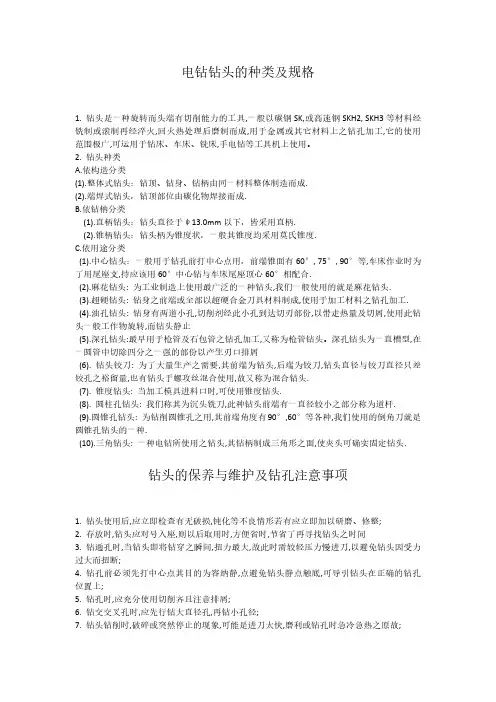

电钻钻头的种类及规格1.钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2,SKH3等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广,可运用于钻床、车床、铣床,手电钻等工具机上使用。

2.钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度状，一般其锥度均采用莫氏锥度.C.依用途分类(1).中心钻头：一般用于钻孔前打中心点用，前端锥面有60°,75°,90°等,车床作业时为了用尾座支,持应该用60°中心钻与车床尾座顶心60°相配合.(2).麻花钻头:为工业制造上使用最广泛的一种钻头,我们一般使用的就是麻花钻头.(3).超硬钻头:钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工.(4).油孔钻头:钻身有两道小孔,切削剂经此小孔到达切刃部份,以带走热量及切屑,使用此钻头一般工作物旋转,而钻头静止(5).深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。

深孔钻头为一直槽型,在一圆管中切除四分之一强的部份以产生刃口排屑(6).钻头铰刀:为了大量生产之需要,其前端为钻头,后端为铰刀,钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头.(7).锥度钻头:当加工模具进料口时,可使用锥度钻头.(8).圆柱孔钻头:我们称其为沉头铣刀,此种钻头前端有一直径较小之部分称为道杆.(9).圆锥孔钻头:为钻削圆锥孔之用,其前端角度有90°,60°等各种,我们使用的倒角刀就是圆锥孔钻头的一种.(10).三角钻头:一种电钻所使用之钻头,其钻柄制成三角形之面,使夹头可确实固定钻头.钻头的保养与维护及钻孔注意事项1.钻头使用后,应立即检查有无破损,钝化等不良情形若有应立即加以研磨、修整;2.存放时,钻头应对号入座,则以后取用时,方便省时,节省了再寻找钻头之时间3.钻通孔时,当钻头即将钻穿之瞬间,扭力最大,故此时需较轻压力慢进刀,以避免钻头因受力过大而扭断;4.钻孔前必须先打中心点其目的为容纳静,点避免钻头静点触底,可导引钻头在正确的钻孔位置上;5.钻孔时,应充分使用切削齐且注意排屑;6.钻交交叉孔时,应先行钻大直径孔,再钻小孔径;7.钻头钻削时,破碎或突然停止的现象,可能是进刀太快,磨利或钻孔时急冷急热之原故;8.钻削使钻头中心裂开,可能是钻唇间隙角太小,进刀太快钻头钝化,压力太大,缺乏冷却齐,钻头或工件夹置不良所致;9.钻削时钻头折断,可能是钻唇间隙角太小或钻削速度太高,进刀大或钻头已钝化又继续加压切削等所致;10.钻削时切边破裂,可能是工件材料中有硬点砂眼或进刀太快,钻削速度选择不当,钻削时无加切削剂所致;11.钻唇及切边破裂,可能是进刀太快或钻唇间隙角太小等原因;12.钻削所钻出之孔径太大,可能是两切边不,等长或两钻顶半角不相等静点偏离,主轴同心度差等原因所致;13.钻削时仅排出一条切屑,可能是两切边不等长或钻顶半角不相等的原因;14.钻削时发出吱吱叫之声音,可能是孔不直或钻头钝化等所致;15.钻削时切屑性质产生异常变化可能是切边已钝化解或破碎等所致。

钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

钻头结构：一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。

在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。

在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。

中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。

钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。

钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。

一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；所述切刃部具有由切削面与后隙面的接合缘向前端侧突设而形成的切刃，所述切刃自钻头旋转中心侧向外径侧配置成大致辐射状各类钻头规格如下表：钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5 M4 4.5 8.0 75 18 8 M5 5.5 9.5 85 22 9.514.0 20.0 115 32 12 1/4 6.85 11.0 90 25 11 5/16 8.55 14.0 100 28 12 3/8 10.115.0 110 30 12 1/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头外径钻头长度钻头外径钻头长度φ20mm 350mm φ102mm 350mm/420mm φ22mm 350mm φ108mm 350mm/420mm φ24mm 350mm φ110mm 350mm/420mm φ26mm 350mm/420mm φ114mm 350mm/420mm φ28mm 350mm/420mm φ120mm 350mm/420mm φ30mm 350mm/420mm φ127mm 350mm/420mm φ32mm 350mm/420mm φ132mm 350mm/420mm φ38mm 350mm/420mm φ150mm 350mm/420mm φ40mm 350mm/420mm φ159mm 350mm/420mm φ44mm 350mm/420mm φ166mm 350mm/420mm φ50mm 350mm/420mm φ180mm 350mm/420mm φ57mm 350mm/420mm φ200mm 350mm/420mm φ63mm 350mm/420mm φ220mm 350mm/420mm φ76mm 350mm/420mm φ250mm 350mm/420mm φ83mm 350mm/420mm φ275mm 350mm/420mm φ89mm 350mm/420mm φ300mm 350mm/420mm 钻头规格180度M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0中心钻头规格表刃径(d) 刃径公差刃长(L2) 柄径(D) 全长(L) 0.4 0.05 -0.05 0.5 3.0 31 0.5 0.05 -0.05 0.6 3.0 31 0.6 0.05 -0.05 0.7 3.5 360.8 0.05 -0.05 0.9 4.0 360.9 0.05 -0.05 1.0 4.0 361.0 0.05 -0.05 1.2 4.0 36 1.2 4.0 1001.2 0.05 -0.05 1.4 5.0 42 1.5 0.05 -0.05 1.8 5.0 42 1.8 5.0 1001.8 5.0 1501.8 5.0 2002.0 0.08 -0.08 2.4 5.0 42 2.4 6.0 1002.4 6.0 1502.4 6.0 2002.5 0.08 -0.083.0 6.0 473.0 8.0 1003.0 8.0 1503.0 8.0 2003.0 0.08 -0.08 3.6 7.7 57 3.6 10.0 1003.6 10.0 1503.6 10.0 2003.2 0.08 -0.08 3.8 7.7 574.0 0.08 -0.08 4.8 10.0 694.8 10.0 1504.8 10.0 2005.0 0.12 -0.126.0 11.0 696.0 12.0 1006.0 12.0 1506.0 12.0 2006.0 0.12 -0.12 8.0 16.0 908.0 0.12 -0.12 10.0 18.0 10010.0 0.12 -0.12 12.0 18.0 10012.0 0.12 -0.12 15.0 22.0 110高速钢空心钻头，又名取芯钻头或开孔器，钻头分类：高速钢钻头，硬质合金钻头，钨钢钻头；削切深度：35MM、50MM、100M；适合钻机：进口的磁座钻、磁力钻、国产磁座钻、磁铁钻、吸铁钻、钢板钻、磁性钻、机床、台钻、座钻等。

钻头种类·钻头种类介绍钻头种类介绍钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK,或高速钢SKH2, SKH3等材料经铣制或滚制再经淬火,回火热处理后磨制而成,用于金属或其它材料上之钻孔加工,它的使用范围极广,可运用于钻床、车床、铣床,手...·数控钻床的钻头种类数控钻床的钻头种类印制板钻孔用钻头有直柄麻花钻头、定柄麻花钻头和定柄铲形（undercut）钻头。

直柄麻花钻头大都用于单头钻床，钻较简单的印制板或单面板，现在在大型的线路板生产厂中已很少见到，其钻孔深度可达钻头直径的10倍。

在基板叠层不高...·钻头的种类及规格。

2. 钻头种类A.依构造分类(1).整体式钻头：钻顶、钻身、钻柄由同一材料整体制造而成.(2).端焊式钻头，钻顶部位由碳化物焊接而成.B.依钻枘分类(1).直柄钻头：钻头直径于ψ13.0mm以下，皆采用直柄.(2).锥柄钻头：钻头柄为锥度...·数控钻床钻头的种类数控钻床的钻头种类印制板钻孔用钻头有直柄麻花钻头、定柄麻花钻头和定柄铲形（undercut）钻头。

直柄麻花钻头大都用于单头钻床，钻较简单的印制板或单面板，现在在大型的线路板生产厂中已很少见到，其钻孔深度可达钻头直径的10倍。

在基板叠层不高...·林海机械排钻钻头的种类林海机械排钻钻头的种类排钻钻头按用途分类：中心钻头，麻花钻头、超硬钻头、油孔钻头、深孔钻头、钻头铰刀、锥度钻头、圆柱孔钻头、圆锥孔钻头、三角钻头。

排钻钻头按构造分类：整体式钻头、焊接式钻头。

排钻钻头按钻柄分类：直柄钻头、锥柄...·钻头钻头主要分为：刮刀钻头；牙轮钻头；金刚石钻头；硬质合金钻头；特种钻头等。

衡量钻头的主要指标是：钻头进尺和机械钻速。

...·想知道螺丝和钻头和铣刀的种类？都记在里面，不想打字追问：能大概说下吗回答：螺丝有杯头，园头，机米，六角…钻头有麻花，中心，定点……铣刀有，沉头，燕尾，...·PCB数控钻床的钻头数控钻床的钻头种类：印制板钻孔用钻头有直柄麻花钻头、定柄麻花钻头和定柄铲形(undercut)钻头。

钻头规格,钻头规格表,钻头的规格钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

钻头结构：一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。

在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。

在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。

中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。

钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。

钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。

一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；所述切刃部具有由切削面与后隙面的接合缘向前端侧突设而形成的切刃，所述切刃自钻头旋转中心侧向外径侧配置成大致辐射状；各类钻头规格如下表钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12 M10 11.0 17.5 110 30 12 M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4 M4 4.5 8.4 75 42 8.4 M5 5.5 10.4 85 50 10.4 M6 6.6 12.5 90 53 12.0 M8 9.0 16.5 100 53 12.0 钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5 M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5 M6 6.6 11.0 90 25 11 M8 9.0 14.0 100 28 12 M10 11.0 17.5 110 30 12 M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12 钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4 M4 4.5 8.4 75 42 8.4 M5 5.5 10.4 85 50 10.4 M6 6.6 12.5 90 53 12.0 M8 9.0 16.5 100 53 12.0钻头外径钻头长度钻头外径钻头长度φ20mm 350mm φ102mm 350mm/420mm φ22mm 350mm φ108mm 350mm/420mm φ24mm 350mm φ110mm 350mm/420mm φ26mm 350mm/420mm φ114mm 350mm/420mm φ28mm 350mm/420mm φ120mm 350mm/420mm φ30mm 350mm/420mm φ127mm 350mm/420mm φ32mm 350mm/420mm φ132mm 350mm/420mm φ38mm 350mm/420mm φ150mm 350mm/420mm φ40mm 350mm/420mm φ159mm 350mm/420mm φ44mm 350mm/420mm φ166mm 350mm/420mm φ50mm 350mm/420mm φ180mm 350mm/420mm φ57mm 350mm/420mm φ200mm 350mm/420mm φ63mm 350mm/420mm φ220mm 350mm/420mm φ76mm 350mm/420mm φ250mm 350mm/420mm φ83mm 350mm/420mm φ275mm 350mm/420mm φ89mm 350mm/420mm φ300mm 350mm/420mm 钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5 M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5 M6 6.6 11.0 90 25 11 M8 9.0 14.0 100 28 12 M10 11.0 17.5 110 30 12 M12 14.0 20.0 115 32 12 1/4 6.85 11.0 90 25 11 5/16 8.55 14.0 100 28 12 3/8 10.1 15.0 110 30 12 1/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4 M5 5.5 10.4 85 50 10.4 M6 6.6 12.5 90 53 12.0 M8 9.0 16.5 100 53 12.0中心钻头规格表刃径(d) 刃径公差刃长(L2) 柄径(D) 全长(L)0.4 0.05-0.050.5 3.0 310.5 0.05-0.050.6 3.0 310.6 0.05-0.050.7 3.5 360.7 0.05-0.050.8 3.5 360.8 0.05-0.050.9 4.0 360.9 0.05-0.051.0 4.0 361.0 0.05-0.051.2 4.0 361.2 4.0 1001.2 0.05-0.051.4 5.0 421.5 0.05-0.051.8 5.0 421.8 5.0 100 1.8 5.0 150 1.8 5.0 2002.0 0.08-0.082.4 5.0 422.4 6.0 100 2.4 6.0 150 2.4 6.0 2002.5 0.08-0.083.0 6.0 473.0 8.0 100 3.0 8.0 150 3.0 8.0 2003.0 0.08-0.083.6 7.7 573.6 10.0 100 3.6 10.0 150 3.6 10.0 2003.2 0.08-0.083.8 7.7 574.0 0.08-0.084.8 10.0 694.8 10.0 100 4.8 10.0 150 4.8 10.0 2005.0 0.12-0.126.0 11.0 696.0 12.0 100 6.0 12.0 150 6.0 12.0 2006.0 0.12-0.128.0 16.0 908.0 0.12-0.1210.0 18.0 10010.0 0.12-0.1212.0 18.0 10012.0 0.12-0.1215.0 22.0 110高速钢空心钻头，又名取芯钻头或开孔器，钻头分类：高速钢钻头，硬质合金钻头，钨钢钻头；削切深度：35MM、50MM、100M；适合钻机：进口的磁座钻、磁力钻、国产磁座钻、磁铁钻、吸铁钻、钢板钻、磁性钻、机床、台钻、座钻等。

钻头型号规格表_钻头型号尺寸表【太全了】内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

钻头结构：一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。

在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。

在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。

中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。

钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。

钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。

一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；所述切刃部具有由切削面与后隙面的接合缘向前端侧突设而形成的切刃，所述切刃自钻头旋转中心侧向外径侧配置成大致辐射状各类钻头规格如下表钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12 钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0钻头外径钻头长度钻头外径钻头长度φ20mm 350mm φ102mm 350mm/420mm φ22mm 350mm φ108mm 350mm/420mm φ24mm 350mm φ110mm 350mm/420mm φ26mm 350mm/420mm φ114mm 350mm/420mm φ28mm 350mm/420mm φ120mm 350mm/420mm φ30mm 350mm/420mm φ127mm 350mm/420mm φ32mm 350mm/420mm φ132mm 350mm/420mm φ38mm 350mm/420mm φ150mm 350mm/420mm φ40mm 350mm/420mm φ159mm 350mm/420mm φ44mm 350mm/420mm φ166mm 350mm/420mm φ50mm 350mm/420mm φ180mm 350mm/420mmφ57mm 350mm/420mm φ200mm 350mm/420mm φ63mm 350mm/420mm φ220mm 350mm/420mm φ76mm 350mm/420mm φ250mm 350mm/420mm φ83mm 350mm/420mm φ275mm 350mm/420mm φ89mm 350mm/420mm φ300mm 350mm/420mm钻头规格180度规格小径大径全长小径刃长柄径M3 3.4 6.5 65 13 6.5M4 4.5 8.0 75 18 8M5 5.5 9.5 85 22 9.5M6 6.6 11.0 90 25 11M8 9.0 14.0 100 28 12M10 11.0 17.5 110 30 12M12 14.0 20.0 115 32 121/4 6.85 11.0 90 25 115/16 8.55 14.0 100 28 123/8 10.1 15.0 110 30 121/2 13.5 20.0 115 32 12钻头规格90 度规格小径大径全长小径刃长柄径M3 3.4 6.4 65 35 6.4M4 4.5 8.4 75 42 8.4M5 5.5 10.4 85 50 10.4M6 6.6 12.5 90 53 12.0M8 9.0 16.5 100 53 12.0中心钻头规格表刃径(d) 刃径公差刃长(L2) 柄径(D) 全长(L) 0.4 0.05 -0.05 0.5 3.0 31 0.5 0.05 -0.05 0.6 3.0 31 0.6 0.05 -0.05 0.7 3.5 36 0.7 0.05 -0.05 0.8 3.5 36 0.8 0.05 -0.05 0.9 4.0 360.9 0.05 -0.05 1.0 4.0 361.0 0.05 -0.05 1.2 4.0 36 1.2 4.0 1001.2 0.05 -0.05 1.4 5.0 42 1.5 0.05 -0.05 1.8 5.0 42 1.8 5.0 1001.8 5.0 1501.8 5.0 2002.0 0.08 -0.08 2.4 5.0 422.4 6.0 1002.4 6.0 1502.4 6.0 2002.5 0.08 -0.083.0 6.0 473.0 8.0 1003.0 8.0 1503.0 8.0 2003.0 0.08 -0.08 3.6 7.7 57 3.6 10.0 1003.6 10.0 1503.6 10.0 2003.2 0.08 -0.08 3.8 7.7 574.0 0.08 -0.08 4.8 10.0 69 4.8 10.0 1004.8 10.0 1504.8 10.0 2005.0 0.12 -0.126.0 11.0 696.0 12.0 1006.0 12.0 1506.0 12.0 2006.0 0.12 -0.12 8.0 16.0 90 8.0 0.12 -0.12 10.0 18.0 10010.0 0.12 -0.12 12.0 18.0 10012.0 0.12 -0.12 15.0 22.0 110高速钢空心钻头，又名取芯钻头或开孔器，钻头分类：高速钢钻头，硬质合金钻头，钨钢钻头；削切深度：35MM、50MM、100M；适合钻机：进口的磁座钻、磁力钻、国产磁座钻、磁铁钻、吸铁钻、钢板钻、磁性钻、机床、台钻、座钻等。

高速钢直钻麻花钻头规格：长74mm单头钻，直径：Φ2.2、Φ2.5、Φ2.8、Φ3、Φ3.2、Φ3.5、Φ4、Φ4.2、Φ4.5、Φ5、Φ5.2、Φ5.5、Φ6.0、Φ6.5、Φ7、Φ8、Φ10--20--30双头钻，直径：Φ3、Φ3.2、Φ4、Φ4.2、Φ4.5钻头的长度和直径之比越大，其弯曲倾向增加。

减小长径比，可以减小挠曲力，从而避免钻头折断和孔径误差加大。

较深的孔要求钻头规格有较大的长径比。

通常孔深超过3倍直径就是“深孔”，而微钻的孔深一般都要超过这个限度。

如直径为3.175mm的钻头加工孔深31.75mm的孔，长径比达10:1；而直径为0.508mm的钻头加工孔深25.4mm的孔，其长径比达到50：1。

所以，随着钻头直径减小和脆性的增加，挠曲便成为产生很多问题的根源。

而控制钻头的脆性，就要在刀具基体的硬度和韧性之间加以权衡。
