2020人教版高中物理必修一1.4实验：用打点计时器测速度课后练习

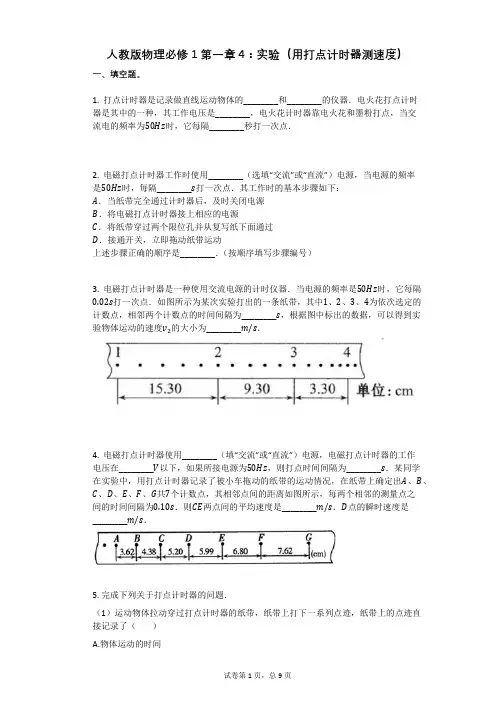

人教版物理必修1第一章4：实验（用打点计时器测速度）一、填空题。

1. 打点计时器是记录做直线运动物体的________和________的仪器．电火花打点计时器是其中的一种，其工作电压是________，电火花计时器靠电火花和墨粉打点，当交流电的频率为50Hz时，它每隔________秒打一次点．2. 电磁打点计时器工作时使用________（选填“交流”或“直流”）电源，当电源的频率是50Hz时，每隔________s打一次点．其工作时的基本步骤如下：A．当纸带完全通过计时器后，及时关闭电源B．将电磁打点计时器接上相应的电源C．将纸带穿过两个限位孔并从复写纸下面通过D．接通开关，立即拖动纸带运动上述步骤正确的顺序是________．（按顺序填写步骤编号）3. 电磁打点计时器是一种使用交流电源的计时仪器．当电源的频率是50Hz时，它每隔0.02s打一次点．如图所示为某次实验打出的一条纸带，其中1、2、3、4为依次选定的计数点，相邻两个计数点的时间间隔为________s，根据图中标出的数据，可以得到实验物体运动的速度v2的大小为________m/s．4. 电磁打点计时器使用________（填“交流”或“直流”）电源，电磁打点计时器的工作电压在________V以下，如果所接电源为50Hz，则打点时间间隔为________s．某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s．则CE两点间的平均速度是________m/s．D点的瞬时速度是________m/s．5. 完成下列关于打点计时器的问题．（1）运动物体拉动穿过打点计时器的纸带，纸带上打下一系列点迹，纸带上的点迹直接记录了（）A.物体运动的时间B.物体的形状和质量C.物体在不同时刻的速度D.物体在不同时刻的位置和某段时间的位移（2）电火花打点计时器使用交流________V电源工作，它工作电源的频率是50Hz，如果用它测量速度时，实验者不知道工作电源的频率已变为60Hz，而仍按50Hz进行计算，这样算出的速度值与物体速度的真实值相比________（选填“偏大”或“偏小”）二、多选题。

1.4 实验：用打点计时器测速度同步练习一、单选题1.打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A. 电磁打点计时器使用交流电源，电火花计时器使用直流电源B. 它们都是使用10V以下的交流电源C. 当电源频率为50Hz时，它们都是每隔0.02s打一个点D. 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】C,D【考点】打点计时器的使用【解析】【解答】解：A、电磁打点计时器和电火花计时器都使用交流电源，A不符合题意；B、电磁打点计时器工作电压是4V～6V交流电源，电火花打点计时器的电压是220V交流电源，B不符合题意；C、当电源频率为50Hz时，它们都是每隔0.02s打一个点，C符合题意；D、电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D符合题意；故答案为：CD．【分析】本题考查打点计时器工作原理。

电磁打点计时器使用电源是低压交流电源，而电火花打点计时器是220V交流电源；当电源频率为50Hz时，它们都是每隔0.02s打一个点。

2.在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断【答案】D【考点】打点计时器的使用【解析】【解答】物体在一条直线上运动，且在相等的时间间隔内通过的位移相等，这种运动称为匀速直线运动；如果在相等的时间里位移不等，这种运动就叫做变速直线运动．纸带上相邻的计时点的时间间隔相等，可以通过测量每相邻两点间的距离，看其是否都相等来判断，D符合题意，ABC不符合题意。

故答案为：D【分析】利用打点计时器打出纸带判断纸带运动情况时，应看相等时间内位移的变化规律确定质点的运动情况。

一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。

高中物理实验：用打点计时器测速度（答题时间：20分钟）1. 使用电火花计时器分析物体运动情况的实验中：⑴在如下基本步骤中，正确的排列顺序为____________________。

A. 把电火花计时器固定在桌子上B. 安放纸带C. 松开纸带让物体带着纸带运动D. 接通220 V交流电源E. 按下脉冲输出开关，进行打点⑵在安放纸带时，要检查墨粉纸盘是否已经正确地套在__________上，还要检查_____________是否夹在纸带之间。

2. 用同一底片对着小球运动的路径每隔0.1 s拍一次照，得到的照片如图所示。

求１到６间小球的平均速度。

3. 如图所示是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到０的距离如图所示，求出各计数点的瞬时速度并画出速度—时间图象。

4.运动的物体带动纸带被打点计时器打上一系列的点，这些点的距离不一定相等，但这些点能说明（）A. 运动物体在一段时间内的位移B. 运动物体在一段时间内的运动快慢C. 运动物体在某时刻的位置D. 运动物体的运动性质5. 通过打点计时器得到的一条打点纸带上的点子不均匀，下列判断正确的是（）A. 点子密集的地方物体运动的速度比较大B. 点子密集的地方物体运动的速度比较小C. 点子不均匀说明物体做变速运动D. 点子不均匀说明打点计时器有故障6. 在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点。

根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带所表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断7. 小明以同一个打点计时器在固定频率下测量小车拉动纸带甲、乙、丙、丁的运动速度，每次小车都是自右向左运动，四段纸带的长度都相同。
