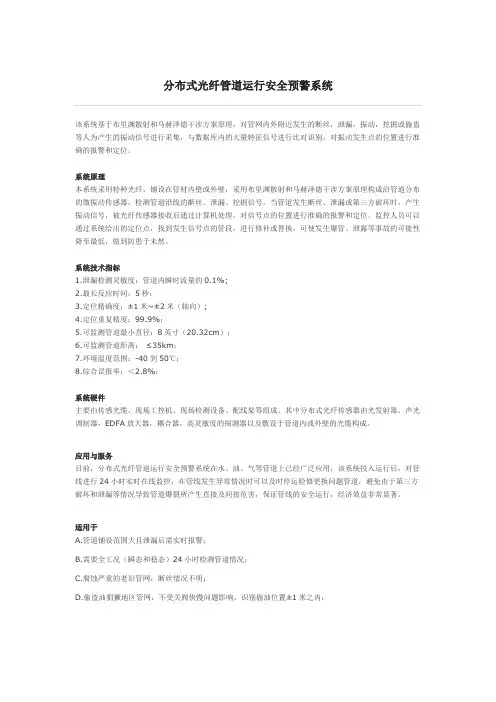

分布式光纤振动监测平台在通讯光缆线路安防工作中的应用介绍

该系统基于布里渊散射和马赫泽德干涉方案原理，对管网内外附近发生的断丝，泄漏，振动，挖掘或偷盗等人为产生的振动信号进行采集，与数据库内的大量特征信号进行比对识别，对振动发生点的位置进行准确的报警和定位。

系统原理本系统采用特种光纤，铺设在管材内壁或外壁，采用布里渊散射和马赫泽德干涉方案原理构成沿管道分布的微振动传感器，检测管道沿线的断丝、泄漏、挖掘信号。

当管道发生断丝、泄漏或第三方破坏时，产生振动信号，被光纤传感器接收后通过计算机处理，对信号点的位置进行准确的报警和定位。

监控人员可以通过系统给出的定位点，找到发生信号点的管段，进行修补或替换，可使发生爆管、泄露等事故的可能性降至最低，做到防患于未然。

系统技术指标1.泄漏检测灵敏度：管道内瞬时流量的0.1%;2.最长反应时间：5秒；3.定位精确度：±1米~±2米（轴向）;4.定位重复精度：99.9%；5.可监测管道最小直径：8英寸（20.32cm）；6.可监测管道距离：≤35km；7.环境温度范围：-40到50℃；8.综合误报率：＜2.8%；系统硬件主要由传感光缆、现场工控机、现场检测设备、配线架等组成。

其中分布式光纤传感器由光发射器，声光调制器，EDFA放大器，耦合器，高灵敏度的探测器以及敷设于管道内或外壁的光缆构成。

应用与服务目前，分布式光纤管道运行安全预警系统在水、油、气等管道上已经广泛应用，该系统投入运行后，对管线进行24小时实时在线监控，在管线发生异常情况时可以及时停运检修更换问题管道，避免由于第三方破坏和泄漏等情况导致管道爆裂所产生直接及间接危害，保证管线的安全运行，经济效益非常显著。

适用于A.管道铺设范围大且泄漏后需实时报警；B.需要全工况（瞬态和稳态）24小时检测管道情况；C.腐蚀严重的老旧管网，断丝情况不明；D.偷盗油猖獗地区管网，不受关阀快慢问题影响，识别偷油位置±1米之内；产品优势由于系统采用的是沿管道铺设光纤，定位重复精度到达99.9%以上，灵敏度极高。

“分布式光纤振动传感技术”资料合集目录一、分布式光纤振动传感技术及其重要安防应用二、基于OTDR的分布式光纤振动传感技术的研究三、高性能分布式光纤振动传感技术的研究四、基于干涉和OTDR复合的分布式光纤振动传感技术的研究五、分布式光纤振动传感技术研究六、基于瑞利散射的分布式光纤振动传感技术研究分布式光纤振动传感技术及其重要安防应用随着科技的进步，我们的生活和工作方式发生了翻天覆地的变化。

其中，分布式光纤振动传感技术作为一项新兴技术，其在安防领域的应用已经引起了广泛的关注。

分布式光纤振动传感技术是一种基于光纤的传感技术，它利用光纤中光信号的散射和干涉效应来检测和测量光纤周围环境的振动。

由于光纤具有抗电磁干扰、耐腐蚀、高灵敏度等优点，因此分布式光纤振动传感技术在长距离、大范围的安防监控系统中具有非常广阔的应用前景。

能源管道是现代社会中不可或缺的基础设施，其安全运行对于保障人民生活和经济发展具有重要意义。

分布式光纤振动传感技术可以实时监测管道的振动情况，通过分析振动信号来判断管道是否受到外界干扰或破坏，从而及时发现安全隐患并采取相应措施。

铁路和公路是交通运输的重要方式，其安全监测对于保障人民生命财产安全具有重要意义。

分布式光纤振动传感技术可以实时监测铁路和公路的路面状况，通过分析振动信号来判断路面是否出现裂缝、塌陷等异常情况，从而及时发现安全隐患并采取相应措施。

在边境和军事领域，分布式光纤振动传感技术也可以发挥重要作用。

它可以实时监测边境线或军事设施周围的振动情况，通过分析振动信号来判断是否有人非法越境或破坏军事设施，从而提高安全防范能力。

分布式光纤振动传感技术还可以应用于地震监测和预警系统。

通过在地表布设光纤，可以实时监测地表的振动情况，通过分析振动信号来判断是否会发生地震，从而及时发布预警信息并采取相应措施。

分布式光纤振动传感技术作为一种新兴的传感技术，其在安防领域的应用已经取得了显著的成果。

未来，随着技术的不断发展和完善，分布式光纤振动传感技术的应用范围还将进一步扩大，为我们的生活和工作带来更多的便利和安全保障。

光缆在线监测系统在电力通信系统中的应用摘要：随着我国科学技术水平的不断提高，各种先进的科学技术手段也逐渐开始与我国的电力通信行业进行有机融合，很多系统的设备、材料与技术等都不断进行着革新换代。

而光纤技术凭借其优点已经逐渐成为我国电力通信行业内主要运用的技术，其承担的电力通信行业的业务量甚至已经达到了整个行业的98%。

但所有通信技术都存在着缺点，光纤技术也不例外。

很多自然因素或人工因素都会导致光缆受到损害，从而导致电力通信行业产生不可挽回的损失。

由于光缆始终被深埋于地下，在发生故障后，我们很难在第一时间就精准掌握。

关键词：光缆在线监测系统；电力通信系统；应用1光缆在线监测系统的工作原理光缆在线监测系统的本质其实就是一个光纤网速测试系统，其主要是将计算机技术、通信技术、数据库、以及光纤测量技术等多种技术进行结合设计出来。

其具体的技术原理是先借助OTDR设备使光从波分装置中通过，并且将光开关作为载体，将其传输到被测光缆纤芯中，随后再借助OTDR设备对传输回来的信号进行较为深入的分析[2]。

这样，根据分析结果就可以定位到故障发生的位置，同时还会发出相应的提示音。

通过运用这种技术，工作人员就可以实时对故障的各方面信息进行了解。

当故障发生后，维修人员只需要借助OTDR设备就可在终端较为准确地掌握光缆发生故障的位置，避免了逐一排查造成的时间浪费，同时也避免故障时间过长造成的巨大损失。

将分析得到的结果与数据库中存储的光缆的原始数据进行比较，还能较为精准地掌握光缆的裂化程度以及剩余使用，寿命等，从而为光缆的管理工作提供精准的数据支持。

2管道光缆在线监测系统应用意义开展被淘汰管道、光缆、电缆外力破坏信息安全防护在线监测系统的科学研究，完成管道开挖、冲击、交叉钻孔等潜在危险因素的预防和报警，确保被淘汰管道的安全，确保管道和光缆的安全运行，提高电力通信互联网的安全系数。

同时，可以提高电力通信管道、光缆和电缆的安全系数，提高对各种洪水和外部破坏的抵抗能力，以及信息管理网络资源的配置能力，从而满足电网发展趋势各个阶段和领域的通信网络要求。

光纤振动安防技术应用处理方案 应用领域➢ 变电站及重要电力线路或场所安防处理方案； 全光纤振动传感系统（FPSS 防区型系统）和视频联动 全光纤振动传感系统（FPSS 防区型系统），是运用光纤作为传感器实现分布式周界安防监测旳报警系统。

FPSS 系统构成重要包括：控制主机、光模块、反射仪以及传感和通讯光缆。

防区范围内一旦有入侵人员翻越、破坏铁栅栏或围墙，监控室将会有语音报警提醒、防区位置画面提醒以及详细旳报警事件记录。

同步，系统具有视频联动功能，即某个防区报警，将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。

传感光缆 通讯光缆 1-N 路 反射镜控制主机光模块 视频控制单元 协议或干接点全光纤振动传感子系统（PDVS 定位型型系统）和视频联动全光纤振动传感系统（PDVS 定位型系统），是运用光纤作为传感器实现分布式周界安防监测旳报警系统。

PDVS 系统构成重要包括：系统主机、光中继模块以及传感光缆。

光缆布置范围内一旦有入侵人员翻越、破坏铁栅栏或围墙，监控室将会有语音报警提醒、显示报警位置、画面提醒以及详细旳报警事件记录。

同步，系统具有视频联动功能，即某个区域报警，将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。

详细光缆布置如下：1， 地埋方式传感光缆(可达100km) PDVS 主机视频控制单元协议或 干接点2，挂栅栏3，挂墙传感光缆系统优势：1，防雷、防电磁干扰、合用易燃易爆场所；2，不受雾霾、光线条件、风雨、温度等天候状况影响；3，可进行挂网、地埋、围墙固定、水下敷设等多种安装；4，前端设备均采用全光无源组件，合用范围广，合用寿命场，无需维护；5，持续不间断24小时全天候监测；6，探测器隐蔽性高，违法人员无法破换或规避系统。
