西高高压真空断路器选型指南

• 配电
• 参数覆盖广
• 多种尺寸可选
• 10000次免维护
• 多种安装方式可选
• 30000次操作寿命• 风力发电配电
• 卓越的真空开关技术
• 10000次免维护
• 多种安装方式可选
• 30000次操作寿命
SION 3AE50
SION 3AE52
17,5
SION AE
中压配电真空断路器
广泛应用在配电，工业和基础设施领域
SION 真空断路器可以用来开断中压配电系统的各种负载，可以安装在空气绝缘开关柜中。

多种尺寸可选的的手车部分，触臂和触头等使安装非常便捷。

真空断路器可以控制架空线，电缆，变压器，电容器，和电机的关合，广泛应用在配电，工业和基础设施领域。

真空断路器的选择
对真空断路器的选择，通常应从以下几方面来进行考虑：(1)频繁操作场所。

应优先选用真空断路器，如切换电容器组、掌握高压电动机、掌握和爱护电炉变压器、电气列车等。

(2)优选“一体化”结构。

在满意运行条件和运行环境的状况下，应优先选用“一体化”结构，尽量避开选用“分体式”结构。

(3) 10kV电压等级优选真空断路器。

考虑到降低运行维护费用、噪声、防火和小型化等要求，在10kV电压等级电源系统中应优先考虑选用真空断路器。

(4)选用的真空断路器应符合标准。

选用的真空断路器应符合DL/T 402-2023《高压沟通断路器订货技术条件》以及DL/T 403-2000《12kV-40. 5kV高压真空断路器订货技术条件》等标准。

其电气和机械性能要求主要是：1)切断短路电流后，绝缘耐压水平不应降低。

2)切合感应负荷时，应能承受载流过电压。

3)用于非有效接地系统中，应先经异相接地故障开断试验。

4)合闸弹跳时间不大于2ms，分闸反弹幅值及自动重合闸的无电流间隔时间应满意产品技术条件。

5)应具有足够的机械寿命（一般为10000次）和电气寿命（额定电流切断时为10000次，额定短路电流切断时为20～50次）。

对于是否需要欠电压爱护，可随使用要求而定。

1。

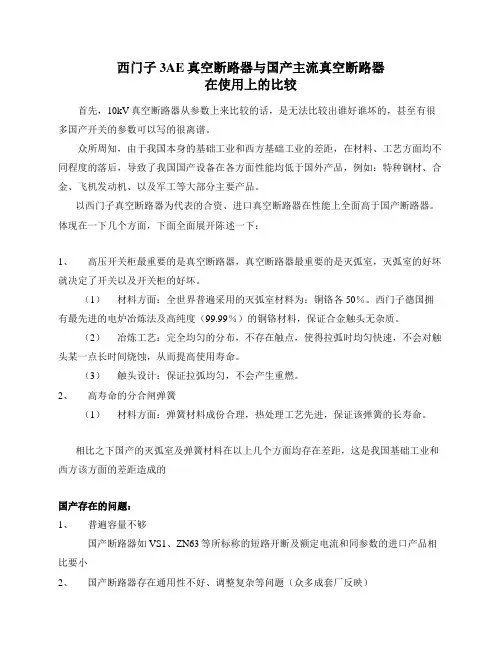

西门子3AE真空断路器与国产主流真空断路器在使用上的比较首先，10kV真空断路器从参数上来比较的话，是无法比较出谁好谁坏的，甚至有很多国产开关的参数可以写的很离谱。

众所周知，由于我国本身的基础工业和西方基础工业的差距，在材料、工艺方面均不同程度的落后，导致了我国国产设备在各方面性能均低于国外产品，例如：特种钢材、合金、飞机发动机、以及军工等大部分主要产品。

以西门子真空断路器为代表的合资、进口真空断路器在性能上全面高于国产断路器。

体现在一下几个方面，下面全面展开陈述一下：1、高压开关柜最重要的是真空断路器，真空断路器最重要的是灭弧室，灭弧室的好坏就决定了开关以及开关柜的好坏。

（1）材料方面：全世界普遍采用的灭弧室材料为：铜铬各50％。

西门子德国拥有最先进的电炉冶炼法及高纯度（99.99％）的铜铬材料，保证合金触头无杂质。

（2）冶炼工艺：完全均匀的分布，不存在触点，使得拉弧时均匀快速，不会对触头某一点长时间烧蚀，从而提高使用寿命。

（3）触头设计：保证拉弧均匀，不会产生重燃。

2、高寿命的分合闸弹簧（1）材料方面：弹簧材料成份合理，热处理工艺先进，保证该弹簧的长寿命。

相比之下国产的灭弧室及弹簧材料在以上几个方面均存在差距，这是我国基础工业和西方该方面的差距造成的国产存在的问题：1、普遍容量不够国产断路器如VS1、ZN63等所标称的短路开断及额定电流和同参数的进口产品相比要小2、国产断路器存在通用性不好、调整复杂等问题（众多成套厂反映）3、由于材料工艺的问题，大部分国产断路器真正的使用寿命只有不到6000次（标称：10000次或30000次）4、国产断路器不能应对复杂工况，对于切电感、电容、滤波、电炉、发电机等工况，效果不佳。

西门子产品的优势：1、西门子断路器，容量大、裕度大。

例：3AE（12kV/31.5kA/1250A）所标注的参数的意义为：在环境温度40摄氏度、相对湿度95%的条件下，海拔1000M，该断路器可长时间安全稳定的运行1250A的电流，无需风冷。

DLT403-2000 12kV～40.5kV高压真空断路器订货技术条件K43中华人民共和国电力行业标准DL/ T 403—200012kV～40.5kV高压真空断路器订货技术条件HV vacuum circuit－breaker for rated voltage 12kV to 40.5kV2000-11-03 发布2001-01-01 实施中华人民共和国国家经济贸易委员会发布前言本标准代替DL/ T 403—1991《10kV～35kV户内高压真空断路器订货技术条件》。

原标准由原能源部1991年3月6日发布，1991年9><>8月1日起实施，至今已九年。

近年来，真空断路器在我国电力系统广泛采用，由于技术的进步和等效采用IEC标准带来的变化，电力行业高压开关设备标准化技术委员会第15次年会提出对本标准进行修订。

修订工作由中国电力科学研究院负责，参加单位有清华大学，广东省电力公司，河北省电力公司，华东电力试验研究院，江苏省电力试验研究所，浙江省电力试验研究所，北京开关厂，天水长城开关厂，福州第一开关厂和陕西宝光集团有限公司。

本标准由中国电力科学研究院高压开关研究所提出。

本标准由电力行业高压开关设备标准化技术委员会归口。

本标准由中国电力科学研究院负责起草。

本标准主要起草人：顾霓鸿、袁大陆。

本标准委托电力行业高压开关设备标准化技术委员会负责解释。

目次前言1 范围2 引用标准3 正常和特殊使用条件4 额定参数5 结构与技术要求6 型式试验7 出厂试验<>8 标志、包装、运输和保管中华人民共和国电力行业标准DL／T 403—2000代替DL/ T 403—199112kV～40.5kV高压真空断路器订货技术条件HV vacuum circuit－breaker for rated voltage 12kV to 40.5kV1 范围本标准规定了高压真空断路器的使用条件、参数、结构、技术要求和试验项目。

高压断路器的选型与操作高压断路器是电力系统中常用的保护设备，用于保护电力系统中的电器设备免受过电压和短路故障的影响。

在选择和操作高压断路器时，需要考虑多个因素，包括额定电压、电流和断路能力等。

本文将介绍高压断路器的选型和操作要点。

一、选型要点1. 额定电压和电流选择高压断路器时，首先要考虑电力系统的额定电压和电流。

根据系统的额定电压和电流，确定所需的断路器额定电压和电流。

一般来说，断路器的额定电压应大于或等于系统的额定电压，额定电流则应大于等于系统额定电流。

2. 断路能力断路能力是指断路器在短路故障时能够承受的最大电流。

根据系统的短路电流水平，选择具备足够断路能力的断路器。

一般情况下，断路器的断路能力应大于或等于系统的最大短路电流。

3. 动作特性高压断路器的动作特性包括热稳定性和速动性。

热稳定性是指断路器在长时间过载或短路工况下能够稳定工作的能力，速动性则是指断路器在故障发生时能够迅速切断电路的能力。

根据实际需求，选择具备适当热稳定性和速动性的断路器。

例如，在对电力系统要求较高的场合，可以选择具备优异热稳定性和速动性能的断路器。

4. 操作便捷性考虑高压断路器的操作便捷性也是选型的一个重要因素。

断路器应具备简单明了的操作界面，方便操作人员进行操作和维护。

二、操作要点1. 断路器的操作步骤操作高压断路器时，应按照以下步骤进行：a. 先确保断路器处于断开状态，即断路器处于分闸位置。

b. 按下合闸按钮，并观察断路器的合闸过程。

确保断路器合闸到位，接通电路。

c. 在保护设备和电力系统的监控下，通过观察仪表和指示灯，确认电路正常。

d. 利用断路器的分闸按钮，进行断开电路的操作。

再次观察断路器的分闸过程，确保断路器分闸到位。

2. 操作注意事项在操作高压断路器时，需要注意以下事项：a. 操作人员必须穿戴好个人防护设备，如绝缘手套、绝缘靴等。

b. 在断路器处于带电状态时，严禁进行任何操作，以免发生危险事故。

c. 在进行断路器操作之前，应先确保电力系统的稳定，避免发生额外的故障。

高压真空断路器电流选择高压真空断路器是一种常见的电力设备，用于保护电力系统免受过载和短路的影响。

在选择高压真空断路器的电流时，需要考虑多个因素，包括负载电流、短路电流和断路器的额定电流能力。

负载电流是指电力系统正常运行时的电流大小。

在选择高压真空断路器时，应根据实际负载电流来确定断路器的额定电流能力。

如果负载电流较小，选择电流较小的高压真空断路器可以节省成本和资源。

但是，如果负载电流较大，选择电流较小的断路器可能导致过载，甚至损坏设备。

短路电流是指电力系统发生短路时的电流大小。

短路电流通常比负载电流大几倍甚至更多。

因此，在选择高压真空断路器时，需要考虑短路电流对断路器的影响。

如果短路电流较大，断路器需要具备较高的断路能力，以保护电力系统的设备免受短路带来的损坏。

如果短路电流较小，断路器的断路能力可以相应减小。

断路器的额定电流能力是指断路器能够正常工作的最大电流。

在选择高压真空断路器时，应根据电力系统的负载和短路电流来确定断路器的额定电流能力。

如果断路器的额定电流能力过小，可能无法承受负载电流或短路电流，导致断开电路，影响电力系统的正常运行。

如果断路器的额定电流能力过大，可能会增加成本和资源的浪费。

除了负载电流、短路电流和断路器的额定电流能力，还需要考虑其他因素来选择高压真空断路器的电流。

例如，断路器的断开能力、绝缘性能、操作机构以及工作环境等。

这些因素会影响断路器的性能和可靠性，需要综合考虑。

总之，选择高压真空断路器的电流需要综合考虑负载电流、短路电流、断路器的额定电流能力以及其他因素。

只有根据实际情况，合理选取适当的断路器电流，才能保证电力系统的正常运行和设备的安全使用。

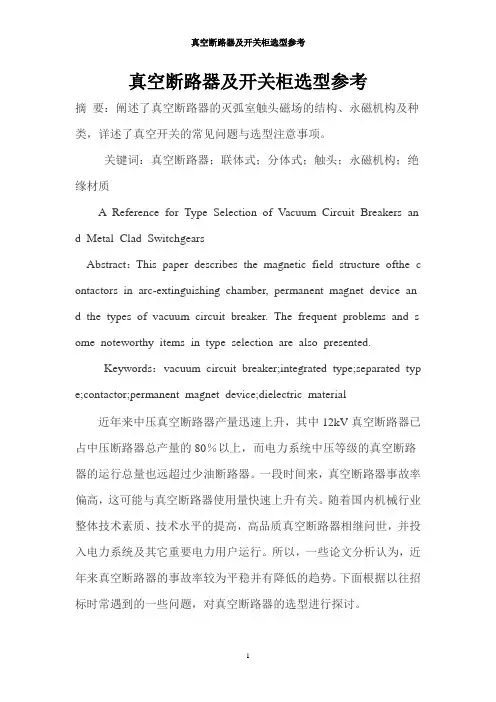

真空断路器及开关柜选型参考摘要：阐述了真空断路器的灭弧室触头磁场的结构、永磁机构及种类，详述了真空开关的常见问题与选型注意事项。

关键词：真空断路器；联体式；分体式；触头；永磁机构；绝缘材质A Reference for Type Selection of Vacuum Circuit Breakers an d Metal Clad SwitchgearsAbstract：This paper describes the magnetic field structure ofthe c ontactors in arc-extinguishing chamber, permanent magnet device an d the types of vacuum circuit breaker. The frequent problems and s ome noteworthy items in type selection are also presented.Keywords：vacuum circuit breaker;integrated type;separated typ e;contactor;permanent magnet device;dielectric material 近年来中压真空断路器产量迅速上升，其中12kV真空断路器已占中压断路器总产量的80％以上，而电力系统中压等级的真空断路器的运行总量也远超过少油断路器。

一段时间来，真空断路器事故率偏高，这可能与真空断路器使用量快速上升有关。

随着国内机械行业整体技术素质、技术水平的提高，高品质真空断路器相继问世，并投入电力系统及其它重要电力用户运行。

所以，一些论文分析认为，近年来真空断路器的事故率较为平稳并有降低的趋势。

下面根据以往招标时常遇到的一些问题，对真空断路器的选型进行探讨。

1 真空度的一般概念及行业标准的规定1.1 真空度的划分绝对压力低于工程大气压时，即为真空状态。

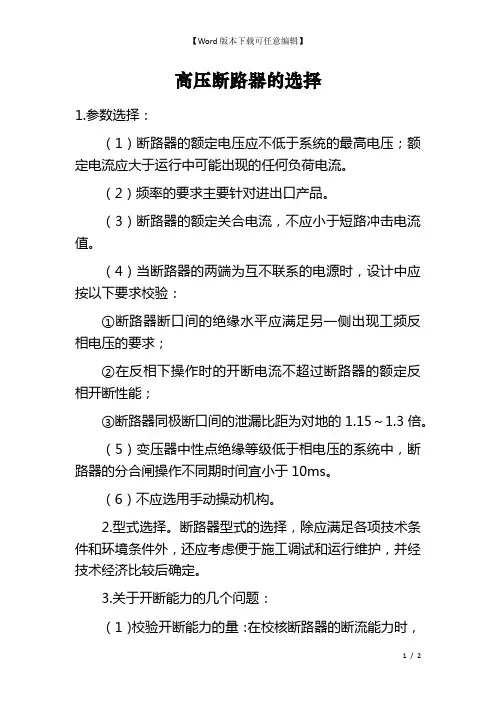

高压断路器的选择1.参数选择：（1）断路器的额定电压应不低于系统的最高电压；额定电流应大于运行中可能出现的任何负荷电流。

（2）频率的要求主要针对进出口产品。

（3）断路器的额定关合电流，不应小于短路冲击电流值。

（4）当断路器的两端为互不联系的电源时，设计中应按以下要求校验：①断路器断口间的绝缘水平应满足另一侧出现工频反相电压的要求；②在反相下操作时的开断电流不超过断路器的额定反相开断性能；③断路器同极断口间的泄漏比距为对地的1.15～1.3倍。

（5）变压器中性点绝缘等级低于相电压的系统中，断路器的分合闸操作不同期时间宜小于10ms。

（6）不应选用手动操动机构。

2.型式选择。

断路器型式的选择，除应满足各项技术条件和环境条件外，还应考虑便于施工调试和运行维护，并经技术经济比较后确定。

3.关于开断能力的几个问题：（1）校验开断能力的量：在校核断路器的断流能力时，应用开断电流代替断流容量。

一般取断路器实际开断时间（继电保护的工作时间与断路器固有分闸时间之和）的短路电流作为校验条件。

（2）首相开断系数：在中性点直接接地或经小阻抗接地的系统中，选择断路器时，应取首相开断系数为1.3的额定开断电流；在110kV及以下的中性点非直接接地的系统中，则应取首相开断系数为1.5的额定开断电流。

（3）当断路器安装地点的短路电流直流分量不超过断路器额定短路开断电流幅值的20%时，额定短路开断电流仅由交流分量来表征，不必校验断路器的直流分断能力，如果短路电流直流分量超过20%时，应与制造厂协商，并在技术协议书中明确所要求的直流分量百分数。

（4）用于切合并联补偿电容器的断路器，应校验操作时的过电压倍数，并采取相应的限制过电压措施。

宜用真空断路器或SF6断路器。

（5）断路器尚应根据其使用条件校验其他开断性能。

（6）当系统单相短路电流计算值在一定条件下有可能大于三相短路电流值时，所选断路器的额定开断电流值应不小于所计算的单相短路电流值。

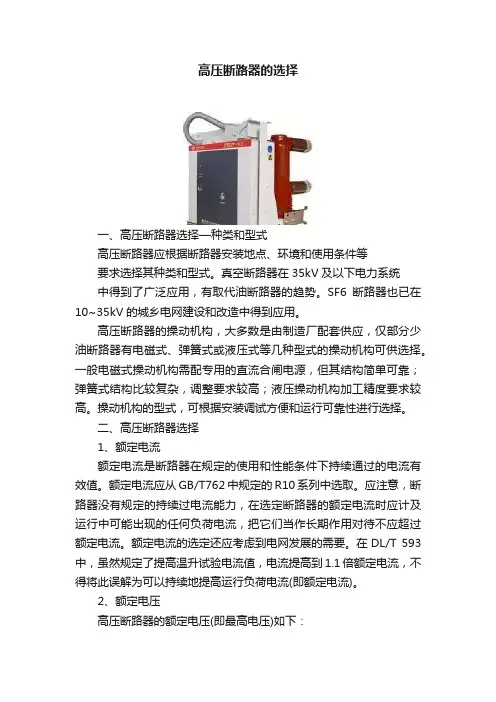

高压断路器的选择一、高压断路器选择—种类和型式高压断路器应根据断路器安装地点、环境和使用条件等要求选择其种类和型式。

真空断路器在35kV及以下电力系统中得到了广泛应用，有取代油断路器的趋势。

SF6断路器也已在10~35kV的城乡电网建设和改造中得到应用。

高压断路器的操动机构，大多数是由制造厂配套供应，仅部分少油断路器有电磁式、弹簧式或液压式等几种型式的操动机构可供选择。

一般电磁式操动机构需配专用的直流合闸电源，但其结构简单可靠；弹簧式结构比较复杂，调整要求较高；液压操动机构加工精度要求较高。

操动机构的型式，可根据安装调试方便和运行可靠性进行选择。

二、高压断路器选择1、额定电流额定电流是断路器在规定的使用和性能条件下持续通过的电流有效值。

额定电流应从GB/T762中规定的R10系列中选取。

应注意，断路器没有规定的持续过电流能力，在选定断路器的额定电流时应计及运行中可能出现的任何负荷电流，把它们当作长期作用对待不应超过额定电流。

额定电流的选定还应考虑到电网发展的需要。

在DL/T 593中，虽然规定了提高温升试验电流值，电流提高到1.1倍额定电流，不得将此误解为可以持续地提高运行负荷电流(即额定电流)。

2、额定电压高压断路器的额定电压(即最高电压)如下：3.6，7.2，12(11.5)，24，40.5，72.5，126，252(245)，363，550kV。

断路器的额定电压表示它在运行中能长期承受的系统最高电压。

断路器在运行中长期承受的电压不得超过其额定值。

断路器的额定电压应等于或大于系统最高电压。

选择断路器的额定电压时，也应考虑DL/T 593中有关规定。

注：断路器的一切技术参数均是按其额定电压值进行核算的。

当使用地点的系统电压低于其额定值时，除非另有规定，原定的断路器技术参数不得随意扩大。

3、额定短路开断电流3.1额定短路开断电流额定短路开断电流是指额定短路电流中的交流分量有效值。

3.2额定短路关合电流额定短路关合电流是指额定短路电流中的最高峰值，它等于额定短路开断电流值的2.5倍，这是根据系统直流分量衰减的时间常数τ为45ms推算的数值。

真空断路器选购要点断路器如何操作空气开关也叫做真空断路器，断路器的种类很多，可以依照极数、保护形式、全分段时间和结构式分。

断路器是低压配电网络和电力拖动系统中特别紧要的一种电器，它集空气开关也叫做真空断路器，断路器的种类很多，可以依照极数、保护形式、全分段时间和结构式分。

断路器是低压配电网络和电力拖动系统中特别紧要的一种电器，它集掌控和多种保护功能于一身。

除了能完成接触和分断电路外，能够对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机，紧要作用是当超过规定负载电流自动跳闸，保护干线路和电器。

额定电流就是指断路器可以在此电流下长期工作。

也就是说，选断路器时，负载的电流之和要小于等于断路器额定电流。

当负载电流超过此电流时，断路器就要动作，动作时间是有反时限的，实在动作时间可以查断路器动作曲线。

依据负载电流超过断路器额定电流的倍数来查。

比如 1.2倍时，若干秒后断路器分断。

从这点看，断路器是有确定过载保护本领的，由于断路器是为短路保护设计的。

一般断路器可以分为C型与D型两种，C型用于配电，D型用于动力。

比如电动机就要选D型的。

为了避开电机启动时断路器误动作，断路器在掌控电动机时要选高一级型号。

比如7.5KW电机，电流15A左右，断路器要选20A—25A的。

某些器件如变频器、开关电源等，在通电瞬间，由于内部有电容，瞬时电流比较大，因此选断路器时，确定要注意，而不能单纯按稳定工作后的电流选。

以上说的只是保证断路器在负载正常启动与工作时的电流选择原则，但断路器是保护器件，它的职能是短路保护，而短路保护紧要的参数是短路电流的分断本领。

假如发生短路事故了，断路器瞬间也动作了，但由于断路器分断本领小于短路电流，电弧却无法熄灭。

因此，选断路器时，要计算预期短路电流。

保证断路器分断本领大于预期短路电流。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一般原则
为保证高压电器在正常运行、检修、短路和过电压情况下的安全，高压电器应按下列条件选择：
①按正常工作条件包括电压、电流、频率、机械荷载等选择；
②按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
③按环境条件包括温度、湿度、海拔、地震等选择；
④按承受过电压能力包括绝缘水平等选择；
⑤按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。

正常工作
①按工作电压选择选用的高压电器，其额定电压应符合所在回路的系统标称电压，其允许最高工作电压Umax不应小于所在回路的最高运行电压Uy，即Umax ≥ Uy。

②按工作电流选择高压电器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In ≥ Ig。

短路稳定
①短路稳定性校验的一般要求
②短路电流的热效应
③短路稳定性校验
