中考物理模拟计算题电功和电功率（十一）含答案与解析一．计算题（共40小题）1．某品牌电热水壶的铭牌如表所示，根据提供的信息计算：（1L=10﹣3m3，c水=4.2×103J/（kg•℃））（1）该电热水壶正常工作时的电阻是多少？（2）当电热水壶装满水正常工作时，将水从23℃加热至100℃需要吸收多少热量？（3）若该电热水壶的效率为90%，在（2）中电热水壶需要正常工作多少时间？2．如图所示的电路中，电源电压不变，R2的阻值为30Ω，闭合开关之后，电压表的示数为6V，电流表的示数为0.1A，求：（1）通过R2的电流；（2）R1的阻值；（3）电路消耗的总功率。
3．如图甲所示是一台常用的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图，其中S是温控开关，R1是定值电阻，R2是加热电阻。
当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保湿状态。
求（1）在加热状态下，饮水机正常工作时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从30℃加热到90℃，需用时12min，=4.2×103J/此加热过程中水吸收的热量是多少？饮水机消耗的动能是多少？[c水（kg•℃）]（3）电阻R1的阻值是多少？（保温功率是指整个电路消耗的功率）4．如图所示为一款有高、低温两档的蒸汽电熨斗电路原理图。
R1、R2为电热丝，其中R2=242Ω．水升温并汽化成水蒸气，从而熨烫衣服（1）电熨斗处于低温档时，正常工作功率为1100W．求R1的电阻是多大？通电3min产生的热量是多少？（2）若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？5．如图所示是采荷中学九年级科学组办公室的电热水壶，下表中列出了这只电热水壶部分技术参数。
假设电热水壶电阻丝电阻不变。
求：（1）电热水壶正常工作的电流。
（2）电热水壶正常工作6min烧开一壶水所消耗的电能。
图4图1图2 电功和电功率【知识结构】 一、电功1．定义：电流所做的功。
2．电流做功的实质：电流做功的过程是电能转化为其它形式的能的过程，电功是电能转化的量度。
电功是过程量，电流做功时，总伴随着能量状态的变化。
电流通过用电器所做的功的数值与该用电器此时消耗的电能数值完全相同。
3．电功的公式及其变换式：W ＝UIt （变换式W ＝U 2/Rt ，W ＝I 2Rt ），即电流在某段电流上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。
4．电功的单位；焦耳（J ）、千瓦时（kwh ） 5．电功测量：电能表是测量电功的仪表。
二、电功率1．定义及意义：电流在单位时间内所做的功叫电功率。
电流做功不仅有大小而且有快慢之分。
用电器的功率表示做功的快慢。
电功率大的用电器只能说明用电器电流做功快，并不表示电流做功的多少。
2．公式：P ＝W /t ＝UIt ＝UI ，该公式适用于任何电器。
3．单位：瓦特（W ），千瓦（kw ）4．额定电压与额定功率：额定电压是用电器正常工作时的电压，额定功率是用电器在额定电压下的功率。
5.测小灯泡的电功率：（1）实验原理；（2）实验电路图；（3）实验步骤；（4）数据处理。
三、焦耳定律1.焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
2．焦耳定律的数学表达式：Q =I 2Rt 【方法提示】一、电功公式的正确使用：1．电功公式W ＝UIt 是计算电功普遍适应的公式，对于任何电器（或电路）都通用。
2．变形公式W ＝U 2/Rt ，W ＝I 2Rt 只适用于电炉、白炽灯、电烙铁等纯电阻电路，而如 电动机及給蓄电池充电等电路则不适用。
【例题1】如图1所示，R 1的阻值是2Ω，两端的电压是3V ，R 2的阻值是4Ω，则2s 内在R 3上所消耗的电能是多少？该题在R 3上消耗的电能是27J 。
二、电能表的问题 1．电能表是测量电功或者说是测量用户的用电器在一段时间内消耗电能的多少。
2011年中考物理强化训练九（电功 电热）一、课前预习考点1、电功1．电功（用W 表示）：电路中 的功叫做电功，也表示电路所 ．2．电流做功的实质：将电能转化为 能，电流做了多少功，就有多少电能转化为其他形式的能．用电器工作过程中能量的转化：用电器的工作过程实质上是将电能转化为其它形式的能． 微波炉是将 转化为 ；电风扇是将电能转化为 和 ；灯泡是将电能转化为 和 ．3．电功的计算公式：电流所做的功跟电压、电流和通电时间成 比．4．电功的推导公式：⑴如将欧姆定律公式I ＝RU 代入原式，则可得：W ＝ ⑵如将公式U ＝IR 代入原式，则可得：W ＝ .5．电功的单位：焦（J ）．电功的单位还有千瓦时（KW ·h ，又称度），1KW ·h ＝3.6×106J ．6．串并联电路电功特点：⑴串并联电路中，电功都等于部分用电器电流所做的功 ，即W=W 1+W 2+……； ⑵在串联电路中，电流通过导体所做的功与导体的电阻成 比，即：1122W R W R =； ⑶在并联电路中，电流通过导体所做的功与导体的电阻成 比，即：1221W R W R =；考点2、电能表1．电能表（又称电度表）是测量电功的仪表，它的计数单位是 ．电能表上铭牌上的参数：如“220V 10A （20A ） 3000r/kW ·h ”⑴其中“220V ”表示电能表的 为220V ；⑵“10A ”表示这只电能表 时间工作时允许通过的 电流为10A ；“20A ”表示这只电能表在 时间内工作时 的最大电流为20A ； ⑶“3000r/kW ·h ”表示 的电能，电能表的转盘转3000转．电子式电能表，其参数为imp/KW ·h ——每消耗1KW ·h 的电能，指示灯闪烁的次数．2．要求会根据电能表上的参数算出家庭电路中的最大总功率P= W3．要求会要根据一定时间内电能表转盘转过的圈数来计算电功，从而算出电功率．4．用电能表测用电器的功率步骤：⑴ 首先按测量要求设计合理的测量电路图；⑵ 观察电能表，记下它每千瓦时的 ；⑶ 测量时使待测用电器工作，其他用电器(属于该电能表的)都 工作；⑷ 用秒表或手表记下电能表转 时所用时间()t s ；⑸ 利用公式 计算出所测用电器的功率值为多少瓦．考点3、电热1．电流的热效应：电流通过导体时，导体会 ，这种现象叫做电流的热效应．2．“探究电流产生的热量与哪些因素有关”采用了 法．实验中通过 来显示煤油吸热的多少的3．焦耳定律：电流通过导体时产生的热量跟电流的 成正比，跟导体的 成正比，跟通电 成正比．4．焦耳定律的公式：Q ＝5．正确地使用焦耳定律公式：⑴焦耳定律公式Q ＝I 2Rt 是由实验总结出来的，只要有电流通过导体时除了发热还有其它形式的能产生，发热这一部分产生的热量都用这一公式进行计算；⑵当电能全部用于转化为内能时（即电热器）可以应用欧姆定律推导出来的两个公式： W ＝Q=I 2Rt 和Q ＝W= ．⑶焦耳定律公式中的各个物理量都是对同一段电路或同一导体而言的，而且对应于同一时刻；式中各物理量的单位均使用国际单位．6．在串联电路中，电热与导体的电阻成 比，即1122Q R Q R =； 在并联电路中，电热与导体的电阻成 比，即1221Q R Q R =． 7．电热的应用：家用电热器是利用电流 来工作的．8．由于电动机在工作时将电能转化为机械能和内能，所以有关电动机的计算只能利用相应的基本公式进行计算．电功：W= 电热：Q= 机械功W=电功率：P= 电热功率：P= 机械功率P=考点4、电功率1．电功率：电流在单位时间内所做的功叫做电功率．电功率表示 的物理量．2．电功率的计算公式：P ＝ ＝3．单位：瓦特（W ），1W=1J/s ； 常用单位：千瓦（KW ）4．推导公式： P ＝ 和 P ＝5．串、并联电路中电功率的特点：⑴串联电路中，用电器的电功率与电阻成比⑵并联电路中，用电器的电功率和电阻成比8．常见电器的电功率：冰箱：W左右；彩电：W左右；电饭锅：W左右；空调：W以上．考点5、额定功率和实际功率1．额定电压和额定功率：用电器时的电压叫额定电压，在额定电压下工作的功率叫做额定功率．用电器的铭牌上一般标着它的额定电压和额定功率，它们是用电器的技术指标，是在设计用电器时就确定了的．用电器制成后，它的额定电压和额定功率就是个定值．2．实际电压和实际功率：实际加在用电器两端的电压叫实际电压，在实际电压下工作的功率叫功率．它随实际电压的变化而变化，反映了用电器实际工作的情况．3．实际功率与额定功率的关系：当U实=U额时，P实P额，用电器工作；当U实＜U额时，P实P额，用电器不能正常工作；当U实＞U额时，P实P额，用电器可能被烧坏．4．我们在计算时所求的功率一般是指功率．二、课堂练习一．填空题1.R1和R2两只电阻串联，已知R1=5欧，R2=10欧，且R1两端的电压为2伏，则R1和R2两端的总电压为伏，R1和R2的总功率为瓦．2.将标有“6V 3W'’的灯泡接在3V的电路中时，灯泡消耗的功率是_ __W．若要将其接入9V的电路中并使它正常发光则应串联一个阻值是____ _Ω的电阻．3．某导体的电阻是2Ω．当通过1A电流时．导体的功率是 W，通电1min时．导体上产生的热量是 J.4．由于光照而产生电压的现象叫光伏效应．单晶硅太阳能电池就是根据光伏效应设计的．已知某一单片单晶硅太阳能电池在正常太阳光照射下，光电转换效率可达25％，产生的电压为0.6V，用它给电阻为6Ω的用电器供电，电流是 A，每秒钟照射到该单片单晶硅太阳能电池上的太阳光的能量至少是 J.5．脉冲式电能表表盘上标有“220V 5A(20A) 3000imp/KW·h”等信息，该家庭电路中允许接入的用电器总功率为 W；小明家要接通“220V 100W”的电灯，使其正常工作2小时，则电灯消耗的电能为 KW·h；电能表的指示灯闪烁次．6.图甲是某同学探究”电流与电压关系”的电路图．开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b端，电流表和电压表的示数变化关系如图乙所示．由图像可得：通过R 0的电流与R 0两端的电压成 ．实验时，电源电压3V 保持不变，当滑片P 位于a 端时，滑动变阻器消耗的电功率是 W ． 甲 乙二．选择题7．下列仪器、仪表中，可以直接测量电功的是（ ）A ．电流表B ．电压表C ．电能表D ．测电笔8．有些家用电器在使用过程中，温度过高会损坏电器．下列家用电器中要防止电热产生危害的是（ ）A ．电饭煲B ．电热水器C ．电熨斗D ．电视机9.小明仔细观察家中的电烙铁、电风扇、白炽灯和节能灯，发现它们上面都标有“220V 40W ”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（ ）Ａ．白炽灯 Ｂ．节能灯 Ｃ．电风扇 Ｄ．电烙铁10．用电热丝烧水，当电压为U 时，t 秒内可将水烧开．如果电压降为原来的一半，则同样烧开这些水所需的时间应为（ ）A ．2tB ．4tC ．2tD ．4t 11．小明家新买一规格为“800W ”的电水壶，他经过几次使用后发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是（ ）A ．晚间电热水壶两端的电压低于早晨电热水壶两端的电压B ．晚间大气压升高，水的沸点升高，需要的热量比早晨多C ．晚间环境温度比早晨的温度低D ．晚间烧水时热量散失比早晨多12．两盏相同的都标有“220V 100W ”字样的电灯串联后接在220V 的电路中，则两灯总的电功率为（ ）A ． 200WB ． 100WC ． 50WD ． 25W13．有两个灯泡L 1和L 2 ，分别标有＂PZ220Ｖ－40Ｗ＂和＂PZ110Ｖ－60Ｗ＂字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是（ ）Ａ．都正常发光时，通过L 2的电流大 Ｂ．并联后，接在110Ｖ的电源上，L 2消耗的功率大 Ｃ．串联后，接在220Ｖ的电源上，它们都能正常工作Ｄ．串联后，接在110Ｖ的电源上，L 1消耗的功率大14．有两个电路元件A 和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B 的电功率分别是（ ）A. 2.0V 0.8 WB. 2.5V 1.0WC. 4.5V 1.0 WD. 4.5V 1.8W三．综合题（每空1分 每图2分 计52分）15．实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯都发光．这时，一位同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路．⑴根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的．⑵针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？．⑶实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小．说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是（）A．L1电阻变大 B．L1电阻变小 C．L2电阻变小 D．L1功率变大16．芳芳自从学习电学知识后，对家里的用电器非常感兴趣，想自制一只台灯，她去商店选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家庭电路的电压是220V，于是她在买回的灯泡包装盒内寻找说明书，但没有找到，却发现了一只配件．（1）芳芳想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整.注意在连接电路时开关，滑动变阻器要调到的位置．（2）芳芳在正确连接完电路后，将测得的实验数据记录在下列表格中，根据实验数据能够知道配件的性能参数是（只要求写出一个参数及其数值）.（3）芳芳利用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么答：. 17．如下图所示，标有“6V 3W”字样的小灯泡与最大阻值为10Ω的滑动变阻器串联在电路中．当变阻器连入电路中的电阻为6Ω时灯正常发光．（不考虑灯泡电阻受温度影响，电源电压不变）求：（1）灯泡电阻、电源电压；（2）灯泡正常发光1min，变阻器产生的热量．18．有一种WSJ-60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的水在额定电压下烧开需5min, 已知外界气压为1标准大气压．（水吸热的公式为Q cm t=D）求：（1)水吸收的热量．（2）消耗的电能、电热壶的效率．(3）小明发现在用电高峰时烧开一满壶20℃的水需要6min 3s，那么此时实际电压是多少？（设电热壶的效率不变）三、课后作业1．在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．⑴经过讨论，认为不应该选择图甲电路，原因是．⑵为研究电流做功与电压的关系，应该选择图所示的电路．⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是．⑷学习电功率知识后，小明想测灯泡的额定功率，将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表．经分析，能测出灯泡的额定功率．2.某电冰箱铭牌有关参数如图表所示．在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作h；若电冰箱每次从启动到停止工作的时间都为15min，每消耗1kW·h 电能，电能表转盘转2000转，则该电冰箱每天启动次，每工作一次电能表转盘转转．3．小明要用如图所示的实验器材探究电流的热效应与电阻的关系．其中瓶内电阻丝的长度、粗细都相同．(1)请你用笔画线代替导线，帮他把电路连接完整．(2)电流产生热量的多少不易直接测量．因此，在这个实验中是通过显示电流产生热量的多少的．象这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”．这种方法在物理学的研究中经常用到，请你列举一例：．(3)在这个实验中，使两电阻丝串联的目的是．(4)在这个实验中，若两个电阻丝的通电时间相同，则瓶内温度计的示数升高的多．4．小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V 的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．（1）小明在实验中电流表应该选择的量程，电压表应该选择的量程．（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．（3）闭合开关前应把滑动变阻器滑片的位置调到（填写“A”或“B”）端．（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的和．（填写序号）A．小电灯短路B．小电灯的灯丝断了C．小电灯的灯座接触不良D．电压表的正、负接线柱接反E．变阻器滑片放在了最小阻值处（5）排除故障后，调节滑动变阻器测得如右表所示的三组数据．则小电灯的额定功率为W．。
电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。
当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。
中考物理总复习《电功率》专题训练(附带答案)学校:___________班级：___________姓名：___________考号：___________知识点一：电功率1.电功率(1)定义:电功与时间之比叫电功率,用字母表示.(2)物理意义:在物理学中，用电功率表示电流做功的 .电功率越大,电流做功 ;电功率越小，电流做功 .(3)单位:电功率的国际单位制单位是瓦特,简称瓦,符号是W.常用单位有 (kW)、 (mW) ,换算关系:1 kW=103w,1 W=103mw.2.电功率的计算(1)定义式:P=Wt.已知某用电器的工作时间t和在这段时间内消耗的电能W,就可以用该公式计算该用电器的电功率.其中P是，W是，t是。
(2)计算式:将W=UIt代人公式P=Wt中,可得P=UI（适用于所有电路）,即已知某用电器两端的电压和通过该用电器的电流,就可用该公式计算该用电器的电功率.(3)推导式:由欧姆定律可推导，P=U 2R=I2R（仅适用于纯电阻电路）3.电路中电功率关系的三个推论(1)两个比例关系推论1:对于纯电阻串联电路来说,由P=I2R可知，各电阻消耗的电功率与其阻值成正比,即P1:P2:... :P n,=R1:R2..:R n.推论2: 对于纯电阻并联电路来说,由P=U 2R可知，各电阻消耗的电功率与其阻值的倒数成正比,即，P1:P2:... :P n=1R1：1R2：…:1R n（2）电路的总功率推论3:无论是串联电路还是并联电路,整个电路消耗的总功率都等于各个用电器消耗的电功率之和,即P总=P1+P2 +...+P n.知识点二：额定电压和额定功率1.额定电压：用电器正常工作时的电压.用电器的铭牌和使用说明书上标明的电压值就是额定电压,常用U额表示.2.额定功率：用电器在额定电压下工作时的电功率.用电器的铭牌和使用说明书上示明的功率值就是额定功率,常用P额表示.3.额定电流：用电器在额定电压下工作时的电流,常用I额表示.4.实际电压：用电器实际工作时两端的电压.用电器的实际电压，与额定电压可能相等,也可能不相等.当用电器的实际电压明显低于或高于它的额定电压时,用电器就不能正常工作.实际电压常用U实表示.5. 实际功率：用电器在实际电压下工作时的电功率.它与额定功率可能相等,也可能不相等.实际功率常用P表示.决定灯泡亮度的就是灯泡的 .6.额定功率P额与实际功率P实的区别与联系额定功率实际功率区别概念用电器在额定电压下工作时的电功率.用电器在实际电压下工作时的电功率.是否变化是唯一的,不随实际电压的改变而改变.不是唯--的,不同的电压值,对应的实际功率不相同.联系当U实=U额时,I实=I额,则P实=P额,用电器正常工作; 当U实>U额时, I实>I额,则P实>P额，用电器不能正常工作,且可能被损坏;当U实<U额时, I实<I额,则P实<P额,用电器不能正常工作.专题练习一、选择题1．正常工作时电功率约为2kW的用电器是（）A．家用电冰箱B．家用空调C．家用节能灯D．微型计算器2．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向右移动过程中（）A．V示数变小，V与A示数之比变小B．V示数不变，R1与R2两端的电压之比变小C．A1示数变小，电路的总电阻变小D．A示数变小，电路消耗的总功率变小3．灯泡L与定值电阻R组成的电路如图甲，L和R的I﹣U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，则此时灯泡L的（）A．电压为7V B．电流为0.3A C．电阻为20ΩD．功率为3W4．把小灯泡L1（“6V 6W”）和小灯泡L2（“6V 3W”）串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以两灯一样亮B．因为灯L2实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮5．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（）A．甲、乙两灯的电阻均随电压增大而增大B．甲、乙两灯的额定功率之比为2∶1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶96．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：57．在图甲电路中，当滑动变阻器R2的滑片P从B端往A端滑动时，电压表与电流表示数的变化规律如图乙所示。

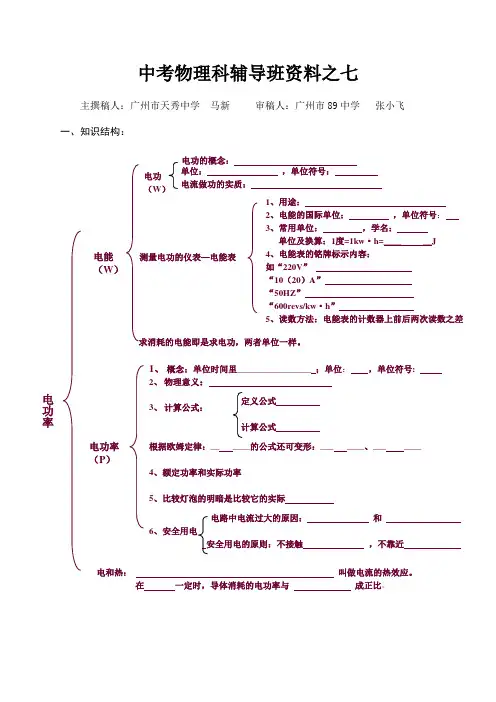

中考物理科辅导班资料之七
主撰稿人：广州市天秀中学 马新 审稿人：广州市89中学 张小飞
一、知识结构：
定义公式 计算公式 电功率 电能 （W ） 电功 （W ） 电功的概念：
单位：
，单位符号： 电流做功的实质： 测量电功的仪表—电能表 求消耗的电能即是求电功，两者单位一样。
1、 概念：单位时间里_________________ ；单位： ，单位符号: 2、 物理意义： 3、 计算公式： 根据欧姆定律：__ ____的公式还可变形：___ ____、___ ____ 4、额定功率和实际功率 5、比较灯泡的明暗是比较它的实际 电功率 （P ） 1、用途： 2、电能的国际单位： ，单位符号： 3、常用单位： ，学名： 单位及换算：1度=1kw ·h=____ __J 4、电能表的铭牌标示内容： 如“220V ” “10（20）A ” “50HZ ” “600revs/kw ·h ” 5、读数方法：电能表的计数器上前后两次读数之差 电路中电流过大的原因： 和 6 安全用电的原则：不接触 ，不靠近 电和热： 叫做电流的热效应。
在 一定时，导体消耗的电功率与 成正比。

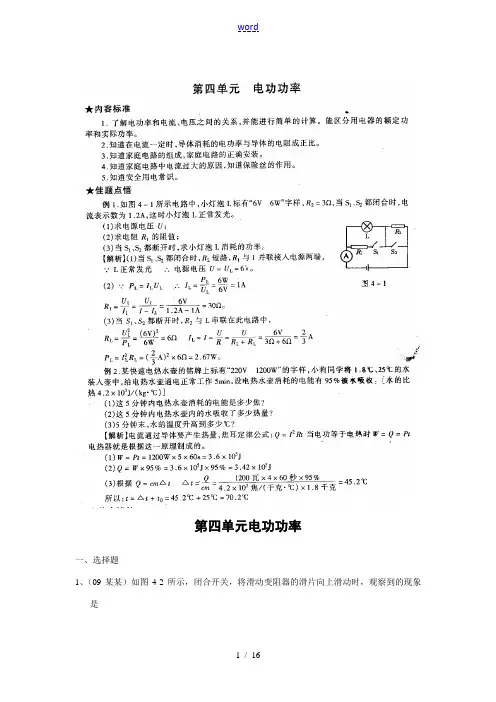

第四单元电功功率一、选择题1、（09某某）如图4-2所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是A．灯泡变暗，电压表示数变大B. 灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数变大2、（09威海）两定值电阻甲、乙中的电流与电压关系如图4-3所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A、甲的电阻值大于乙的电阻值B、甲的电压大于乙的电压C、甲消耗的电功率大于乙消耗的电功率D、甲的电流等于乙的电流3、（09某某）灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题4、（09某某）如图4-4所示电路，电源电压不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J。
则下列结果正确的是【】B. R1的阻值为18ΩR的最大阻值为9ΩD. R1先后两次消耗的电功率之比为4﹕35、（09某某）用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些。
这是因为，在用电高峰时【】A并联用电器增多，电路的总电阻增大B并联用电器增多，电路的总电流减小C并联用电器增多，家用电器的实际功率减小D并联用电器增多，家用电器的额定功率减小6、（09某某）如图4-5所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R＝60 。
不考虑灯丝电阻随温度的变化，下列说法正确的是A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1VC．小灯泡L正常发光时，变阻器R消耗的电功率为6WD．开关S断开时，电压表的示数为12V7、（09某某）生活中离不开用电，树立安全用电意识十分重要，下列不符合安全用电的做法是A、家用电器的金属外壳未接地就使用B、不可以用铜丝代替保险丝C、控制家用电器的开关应该连接在火线上D、用湿布擦正在工作的灯泡8、（09某某）一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
中考物理总复习：电功和电功率一、单选题1.一段电阻，当加在它两端的电压由4V变为3V时，通过它的电流变化了0.5A，则它消耗的功率减少了（）A. 0.75WB.0.5WC. 3.5WD. 1.5W2.下列家用电器正常工作20分钟消耗电能最多的是（）A. 空调 B. 洗衣机 C. 电视机 D. 台灯3.甲、乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗电能之比为（）A. 1：2 B. 3：8 C. 3：4 D. 2：34.下列家用电器正常工作1秒钟消耗的电能最接近于100焦的是（）A. 手电筒 B. 节能灯 C. 电视机 D. 微波炉5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明（）A. 在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多B. 在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多C. 在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多D. 在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多6.把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（）A. 两灯均不能正常发光，但L1灯较亮 B. 两灯均不能正常发光，但L2灯较亮C. 两灯均能正常发光D. 把电源电压提高到24V，两灯都能正常发光7.如图所示，电源电压保持6V不变，电压表的量程为0 ~ 3V，电流表的量程为0 ~ 0．6A，定值电阻R1的规格为“10Ω 0．5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，下列说法正确的是（）A. 电流表示数允许的变化范围为0．2A~ 0．5AB. R1消耗功率允许的变化范围为0．4W~ 0．9WC. R2接入电路的阻值允许的变化范围为2Ω~ 20ΩD. 电路消耗总功率允许的变化范围为1．2W~ 3W8.电灯的亮度取决于（）A. 加在电灯两端的电压B. 通过电灯的电流 C. 电灯的额定功率 D. 电灯的实际功率9.下列说法中正确的是（）A. 标有“220V 40W”字样的电烙铁，正常工作25h，耗电1kWB. 标有“36V 60W”字样的灯泡，只有接在60V的电压下，灯泡才能正常发光C. 两盏25 W的电灯正常工作10h，耗电0.5kW•hD. 1000 W的电炉累计工作50h，一定耗电50度二、多选题10.如图所示，灯泡L1“6V6W”和L2“12V6W”(灯泡电阻保持不变)串联在电压为12V的电源上，闭合开关S,两灯都能发光，下列说法正确的是（）A. L2更亮些B. 电流表的示数为O.5AC. L1的实际功率为0.96WD. 当电源电压换为18V时，两盏灯将同时正常工作11.把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，则下列选项正确的是（）A. 该电源的电压为24VB. 电路中的电流为2AC. 两灯泡的总功率为32WD. 灯L1比灯L2发光更亮12.已知小灯泡的额定电压U e , 利用如图中各图测量小灯泡的额定功率，以下说法正确的有（）A. 甲图：只闭合开关S1、S2，调节滑片P使电压表示数为U e ；保持滑片P不动，闭合S1、S2、S3,读出电压表U, 则灯泡额定功率的表达式为B. 乙图：只闭合开关S0、S2，调节滑片使电流表示数为；保持滑片P不动，只闭合S0、S1，读出电流表示数I，则灯泡额定功率的表达式为C. 丙图:只闭合开关S0、S1，调节滑片P使电压表示数为U e ；保持滑片P不动，只闭合S0、S2．调节电阻箱使电压表示数为U e ，读出此时电阻箱阻值R0 ，则灯泡额定功率的表达式为D. 丁图：只闭合开关S1、S2．调节滑片P使电压表示数为U e , 保持滑片P不动, 只闭合S1、S3, 读出电压表示数U0，则灯泡额定功率的表达式为三、填空题13.小明家的电能表上标有600R/kW•h的字样，如果他家只有一件用电器在工作该转盘在6min内转60转，这个用电器在这段时间消耗的电能是________ ，其功率是________ ，这个用电器可能是________（填一件家用电器的名称）14.小明家的电能表上标有600r/(kW·h)的字样，这表示每消耗1 kW·h的电能，电能表的转盘转600转 . 如果他家只有一件用电器正在工作，该转盘在6min内转了60转 . 这个用电器在这段时间内消耗的电能是________J，这个用电器的功率是________W，这个用电器可能是________（填一件家用电器名称） .15.小宇同学学习了电能的知识后，回到家里观察电能表．小宇家的电能表如图所示，则小宇家里所有用电器同时工作时的总功率不得超过________W；若小宇只让家中的热水器工作，经过30s，电能表的转盘转了30转，则该用电器的功率是________W．16.利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是________联，选择这种连接方式是为了控制________相同，它们工作时的电阻要________ （选填“相同”或“不同”）；（2）本实验中，是通过观察________ 来判断电流做功多少的。
《电功、电功率》专题训练例1一盏灯标有“36V40W”字样，将这盏灯接到某电路中，通过它的电流是1A，此时，这盏灯的电功率是________W．例2某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W．例3（天津市中考试题）电能表是测量________的仪表．1 kWh的电能可供标有“220V40W”的灯泡正常工作________h．例4一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W．例5（北京市中考试题）电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压．例6（广州市中考试题）有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（）A．12 V3W B．12 V 1.5WC．9 V 3W D．9 V 1.5W例7有一盏小灯泡，当它与5Ω电阻串联后接15V电源上，灯恰好正常发光，这时灯的功率是10W．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值．例8（北京市朝阳区中考试题）将分别标有“6V9W”和“6 V3W”的两个灯泡L1、L2串联接在12 V电源上，则（）A．两灯都能正常发光B．灯L2可能被烧毁C．两灯都比正常发光时暗D．灯L1比灯L2亮例9（北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大例10如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小例11如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．例12 如图，当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变） 求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A例13 如图，已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中总电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中总电流为I ∶I ′．（电源电压不变） 求：（1）第一种情况中U 1∶U 2（2）P 1∶P 1′，（3）I ∶I ′例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源．．．．上．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙；（3）两灯电阻R 甲和R 乙．例16．如图所示电路中，灯L 1的电阻R 1是灯L 2的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1．求（1）灯L 1的额定功率；（2）电阻R 4的阻值．例17 如图所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1，消耗的电功率为P1；当只闭合开关S 2时，通过电阻R 2的电流是I 2,，电阻R 1消耗的功率为P 1’，电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2；当只闭合开关S 3时，电阻R 3消耗的功率是15W ，电阻R 1消耗的电功率为P1’’．求：（1）只闭合S 1时，R 1消耗的功率P 1； （2）只闭合S 3时，R 1消耗的功率P 1’’．例18．小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．例19 如图是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值是多大？例20如图是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44 kW的时候（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW增加到88kW，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．例21将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是（）A．12V B．8V C．10VD．16V例22将一个阻值是4 Ω的电热器放进质量是0.5kg的冷水中，通过电热器的电流是5A，且电热器放出的热量全部被水吸收，则7 min可使水温升高多少度？例23某电热饮水器上有A、B两根电热丝，将两根电热丝串联接在电源上，20 min可将饮水器中的水加热至沸腾；若将A单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 min；若将B单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）例24. 如图所示的电路中，当开关S1闭合，S2、S3断开时，R1消耗的功率为6瓦；再把开关S2闭合后，电路和消耗的总功率为9w，且电流表的示数增加了0.5A。

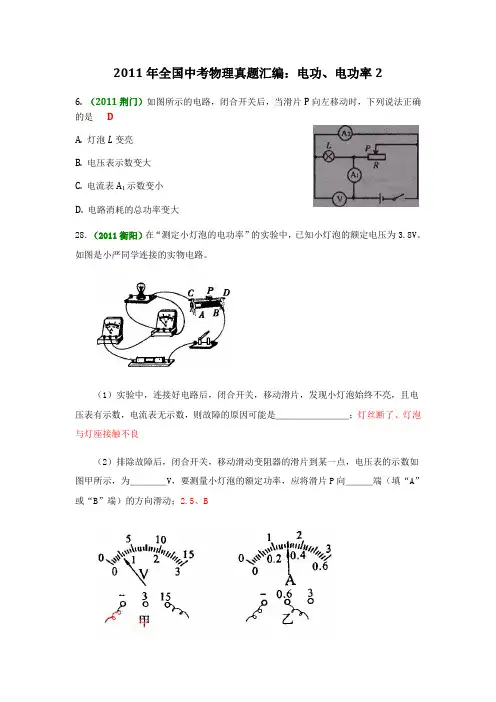

2011年全国中考物理真题汇编：电功、电功率26. （2011荆门）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是 DA. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大28．（2011衡阳）在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。
如图是小严同学连接的实物电路。
（1）实验中，连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是＿＿＿＿＿＿＿＿；灯丝断了、灯泡与灯座接触不良（2）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为＿＿＿＿V，要测量小灯泡的额定功率，应将滑片P向＿＿＿端（填“A”或“B”端）的方向滑动；2.5、B（3）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是＿＿＿W。
1.1410．（2011衡阳）如图，灯L1、L2分别标有“6V，6W”和“6V，3W”的字样，当开关都闭合时两灯都正常发光，则通过L1和L2的电流之比是（C）A．1：1B．1：2C．2：1D．无法确定14.（2011内江）(6分)如图甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图。
其中，电源电压为3V，定值电阻R0的阻值为200Ω；S为激光光源，能发射一条粗细忽略不计的光线；R为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大。
水平传送带上的产品均是密度ρ =2.5 x 103kg/m3的相同正方体。
当水平传送带上的产品和传送带一起以速度v =0.5m/s匀速通过S与R之间时，射向光敏电阻的光线被产品挡住，光线始终与正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻R两端电压随时间变化的规律如图乙所示(g = 10N/kg)。
则:：①定值电阻Ro消耗的最大功率是多少？②水平传送带对每个产品的支持力为多少？34．（2011黄冈）家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热与搅拌为一体的用电器，下图是该用电器的工作原理图。
北师大版（北京）九年级全册物理第十一章电功和电功率章末练习题一、选择题1.关于家庭电路和平安用电，以下说法正确的选项是〔〕．A. 开关接在零线和灯泡之间B. 三脚插头的用电器也可拔出两孔插座任务C. 家庭电路中，插座和各用电器之间是并联的D. 用电器不慎起火后，应立刻用水灭火2.电能表接在电路中是为了测量〔〕A. 电流B. 电压C. 电功D. 电功率3.以下用来防止电热危害的物体是〔〕A. 供取暖用的电褥子B. 电暖器的散热片C. 电熨斗的金属外壳D. 电视机上的散热窗4. 为了确保用电平安，在日常生活中，以下做法错误的选项是〔〕A. 不接触高压带电体，不接近高压带电体B. 改换灯泡，搬动电器前不用断开电源开关C. 不弄湿用电器，不损坏绝缘层D. 保险装置、插座、导线、家用电器等到达运用寿命应及时改换5.如下图的四种现象中，契合平安用电要求的是〔〕A. 在电加热器上烘烤衣服B. 运用绝缘层破损的插头C. 在高压线左近放风筝D. 换灯泡时断开电源6.以下做法中，契合平安用电规范的是〔〕A. 控制灯泡的开关应接在零线上B. 运用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体C. 发现有人触电后，立刻用手把触电人拉离电源D. 家用电器外壳不用接地7.某商场装置了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s的恒定速度向斜上方移动，电动机的最大输入功率为4.9kW。
不载人时测得电动机中的电流为5A，假定载人时扶梯的移动速度和不载人时相反，那么这台自动扶梯可同时乘载的最多人数为〔设人的平均质量60kg，g=10N/kg〕〔〕A. 12人B. 14人C. 20人D. 25人8.如今普通规范住宅户内配电系统都运用了空气开关、漏电维护器、三线插座等设备〔如图〕，其中各个设备的特征是〔〕A. 电能表上可以直接读了应该交的电费B. 三孔插座正中间的插孔应接三脚插头的最长脚C. 空气开关的作用与保险丝的作用完全相反D. 漏电维护器在灯泡的灯丝烧断时，将电流导入大地9.实验测得小灯泡L、定值电阻R的电流与两端电压的关系如下图，那么以下计算正确的选项是( )A. 假定将它们并联后接入1.5V的电源，那么经过干路的电流是0.32AB. 假定将它们并联后接入1.5V的电源，那么整个并联电路消耗的总功率为0.21WC. 假定将它们串联后接入4.0V的电源，那么小灯泡消耗的电功率是0.2WD. 假定将它们串联后接入电压为U的电源，当电路中电流为0.2A时，定值电阻R与小灯泡L的电阻比值为2:310.以下图所示的四幅图片，以下说法正确的选项是〔〕A. 运用测电笔时，手不能接触笔尾金属体B. 三线插头中间较长的铜片应与用电器的金属外壳相连C. 保险丝烧断一定是发作了短路D. 高压警示牌提示我们平安电压为220V11.洗衣机、空调、电冰箱等家用电器都运用三孔插头、插座，如下图，插座中有一个孔是用来接地的．假设在你家中这个孔没有接地，将会发作的现象是〔〕A. 家用电器消耗的电能会添加B. 家用电器不能正常任务C. 家用电器的运用寿命会延长D. 人接触家用电器外壳时有能够发作触电事故12.如图是探求电流经过导体时发生热的多少与哪些要素有关的实验装置．三个密闭容器中的电阻如图，三个容器串联，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察三个U形管中液面高度的变化．实验现象说明〔〕A. 甲、乙、丙三容器串联，所以容器中电阻流过的电流相反B. 在甲、丙容器中在电阻相反、通电时间相反的状况下，丙中容器内产热多C. 在乙、丙两容器可用来研讨电流产热与电阻关系D. 在通电相反时间下，三个容器中产热最多的是乙容器二、填空题13.〝珍爱生命，交全用电〞是同窗们日常生活中必需具有的平安看法。
《第11章电功和电功率》知识归纳检测试题一、单选题（共18题；共36分）1.下列家用电器中，不属于电热器的是（）A. 电炉B. 电熨斗C. 电动剃须刀 D. 恒温箱2.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路3.下列说法中，正确的是（）A.电功率是表示电流做功多少的物理量B.电功率是表示电流做功快慢的物理量C.用电器的电功率越大，做功越多D.在电路中电阻小的用电器电功率一定小4.下列数据中，符合实际情况的是( )A. 人体感到舒适的温度约为42℃B. 八年级物理课本的宽度约为18mmC. 教室里日光灯的额定功率约为40WD. 做一遍中学生眼保健操的时间约需5s5.如图所示，以下四件家用电器正常工作时电功率最接近1000W的是（）A. B. C.D.6.下列数据中最接近实际情况的是（）A. 普通居民楼一层的高度约为6mB. 一个小铁钉受到的重力约为5NC. 成年人正常步行速度约为5m/sD. 家用电饭煲的额定功率约为800W7.以下涉及家庭用电的一些做法，符合要求的是（）A. 使用绝缘皮破损的插头B. 使用测电笔时，手与笔尾部金属电极接触C. 控制电灯的开关接在零线上D. 用湿布擦插座8.关于家庭用电，下列说法正确的是（）A. 家庭电路中电流过大，一定是电路发生了短路B. 连入电路中的用电器总功率越大，干路中的电流就越大C. 保险丝熔断了，可以用铜丝或铁丝代替D. 空气开关跳闸后，重新闭合开关就可以了9.关于下列四幅图的说法正确的是A. 图a说明人站在绝缘体上仅管双手触电，仍然是安全的B. 图b是探究磁场对电流的作用C. 图c是研究电磁铁磁性强弱与线圈匝数的关系D. 图d用两只凸透镜一前一后观看物体，只能探究望远镜10.“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）A. 如果发生触电事故，应立即切断电源，然后施救B. 雷雨天，人不能在高处打伞行走，否则可能会被雷击中C. 使用验电笔时，手必须接触笔尾金属部分D. 家庭电路中空气开关跳闸一定是发生了短路11.把标有“12V 12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（）A. 两灯均能正常发光B. 把电源电压提高到24V，两灯都能正常发光C. 两灯均不能正常发光，但L1灯较亮D. 两灯均不能正常发光，但L2灯较亮12.如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，只闭合S和S1，在保证电路安全的情况下，滑动变阻器R的取值范围是（）A. 0Ω﹣200ΩB. 10Ω﹣200ΩC. 10Ω﹣100ΩD. 100Ω﹣200Ω13.发现有人触电后，应采取的正确措施是（）A. 赶快把触电人拉离电源B. 赶快去喊电工来处理C. 赶快用剪刀剪断电源线D. 赶快用绝缘物体使人脱离电线14.洗澡的浴室内也涉及不少物理知识，小月总结了一些，其中错误的是（）A. 房间内充满的“白气”是小水珠B. 房间的玻璃镜面变得模糊不清，是水蒸气液化造成的C. 搓背用的洗澡巾表面粗糙是为了增大弹性D. 浴室内的照明灯用玻璃罩密封，是避免液化的水导电，造成人体触电事故15.用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是()A. 2.5 minB. 5 minC. 20 minD. 30 min16.下列说法中正确的是（）A. LED灯（发光二极管）使用半导体材料制作的B. 沙尘天气，尘土飞扬属于扩散现象C. 用久的白炽灯灯泡，额定功率变小D. 照镜子时，当人靠近镜子，像将远离镜子17.下列由做饭所联想到的物理知识中，错误的是（）A. 电饭锅是利用电流的热效应来工作的B. 煮饺子过程中，饺子刚入锅时重力大于浮力而下沉；煮熟时，浮力大于重力而上浮C. 切肉前先磨刀，是为了在压力相同时减小受力面积，增大压强D. 烹饪鱼的过程中通过做功来改变内能的18.如果电视机、电烙铁和电风扇上都标有“220V60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是（）A. 电视机B. 电风扇C. 电烙铁 D. 一样多二、填空题（共12题；共35分）19.额定电压：用电器________工作时两端的电压．20.为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统．如图所示为某一路口的红绿灯设施．已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是________Ω，该设施正常工作一天（24h）将消耗________kW•h．21.在一电路中，甲灯两端的电压为3V，通过的电流是0.3A，在另一电路中，乙灯两端的电压为4V，甲灯较亮，则乙灯的电流小于________ A.22.教室里日光灯两端的电压为________伏，日光灯与投影仪是________ 连接的（选填“串联”或“并联”），关闭几盏灯后电路中的总电阻将________（选填“变大”、“变小”或“不变”）。
2011全国中考物理试题电功率(1-4节)D电阻的电功率变化了（ A ）A ．1.6WB ．4.0WC ．0.4WD ．3.4W 解析：定值电阻Ω40A 1.0V 6V-10==∆∆=I U R ，W 6.1Ω40V )6-(V )10(2221222122====∆R U -U R U -R U P 1．（2011·广东佛山）如图所示，闭合开关后，灯L 1亮，L 2不亮的原因可能是（ D ）A ．L 1的灯座两端的连线相碰了B ．L 2的灯丝断了 C ．通过L 1的电流大于通过L 2的电流 D ．L 1 的电阻比L 2的电阻大得多2．（2011·广东深圳）甲、乙两个灯泡的铭牌分别是“PZ220-25”、“PZ220-100”，关于这两个灯泡的描述正确的是（ C ）A ．甲灯的灯丝粗、电阻大B ．乙灯的灯丝细、电阻小C ．甲灯的灯丝细、电阻大D ．乙灯的灯丝粗、电阻大3．☆（2011·广西河池）标有“6V 3W ”的小灯泡，通过它的电流与电压的关系如图所示。
若把它与一只阻值为8Ω的电阻并联接在电压为4V 的电路中，则整个电路消耗的功率为（ C ）A ．3WB ．3.3WC ．3.6 WD ．5W4．（2011·山东东营）将标有“220V 100W ”的灯泡接在电压为110V 的电路中，灯泡的实际功率是（不考虑温度对电阻的影响）（ C ）A.100W B .50W C.25W D.20W5．（2011·广东河源）小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是（ B ）A ．电能表的额定功率为2500WB ．电能表的标定电流为5AC ．拍照片时，小明家已消耗的电能为9316kW•hD ．拍照片时，小明家已消耗的电能为931.6J6．（2011·甘肃兰州）关于电流通过导体时产生的热量，以下说法正确的是（ D ） A ．根据Q ＝I 2Rt 可知，电阻越大，相同时间内产生的U/V 0.6I /A 6 1 2 3 4 5 0.50.40.30.20.1热量越多B ．根据t R UQ 2可知，电阻越大，相同时间内产生的热量越少C ．根据Q ＝UIt 可知，相同时间内，电流产生的热量与电阻无关D ．根据Q ＝I 2Rt 可知，在电流一定时，电阻越大，相同时间内产生的热量越多7．（2011·湖南省株洲）某阻值为4Ω的定值电阻，通过的电流为0.5A ，则1min 产生的热量是（ C ）A.2JB.30JC.60JD.120J8．（2011年·山东济宁）将两只额定电压相同的小灯泡L 1、L 2串联在电路中，如图8所示。
2011年2011年中考物理专题突破训练11：电功和电功率深圳市菁优网络科技有限公司一、选择题（共22小题，每小题4分，满分88分）1、（2010•乐山）电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A、2400rB、2000rC、1500rD、1200r2、（2006•河北）如图所示，电源电压U=18V，小灯泡L的额定电压为9V当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W，则小灯泡额定功率和滑动变阻器的最大阻值分别为（）A、13.5W 6ΩB、6W 13.5ΩC、6W 12ΩD、13.5W 12Ω3、如图所示电路中，电流表A1示数为o．5A，电流表A2示数为0.8A，L是标有“6W”字样的小灯泡．闭合开关后小灯泡正常工作，下列判断正确的是（）A、电阻只的阻值为10ΩB、电路消耗的总功率为12WC、电阻只消耗的功率为3.6WD、小灯泡L两端电压为10V4、（2006•宿迁）小明做作业时，发现电灯忽明忽暗，原因可能是（）A、灯泡的实际电压发生了改变B、灯泡的额定功率发生了改变C、灯泡的额定电压发生了改变D、灯泡烧坏了5、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮．对此有下列几种猜想，其中可能的是（）①L2灯丝断了，灯座未短路；②灯泡L2的电阻太小；③灯泡L2两端电压较大；④通过灯泡L1、L2电流不等；⑤灯泡L2的灯座被短路；⑥灯泡L1、L2的额定功率不同．A、①B、①③⑥C、③④D、②⑤⑥6、（2006•南京）如图所示电路中，电源电压恒定，只R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A、电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小B、电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大C、电压表V l的示数不变，电路消耗的总功率变大D、电压表V2的示数变小，电路消耗的总功率变小7、如图所示，开关S闭合，当滑动变阻器的滑片P向左滑动时，下列说法正确的是（）A、灯的亮度变暗B、电流表示数减小C、电压表示数减小D、电路的总功率变大8、一只“10V、5W”的甲灯和一只“6V，1.8W，”的乙灯串连接入电路，两灯均能发光，则关于两灯实际亮度的说法正确的是（不计温度对电阻的影响）（）A、甲灯较亮B、乙灯较亮C、两灯亮度相同D、题目中缺少电源电压，所以以上三种情况均可能9、（2006•济宁）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A、甲灯的实际功率一定是40WB、将乙灯接入110V电路中，它的额定功率仍为60WC、两灯均正常发光时，甲灯灯丝电阻较小D、两灯均正常发光时，甲灯消耗的电能较少10、（2006•宜昌）电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（）A、通过电炉丝的电流大B、通过导线的电流大C、电炉丝的电阻小，发热功率小D、导线的电阻小，发热功率小11、（2007•泉州）以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A、电风扇B、电炉C、电熨斗D、电水壶12、如图所示，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω．闭合开关S1后，当S2，S3全部闭合和全部断开时，在相同的时间内电流通过R1产生的热量之比是（）A、4：9B、9：4C、2：3D、3：213、粗细均匀的电热丝放入水中，通电10min水开始沸腾；若将电阻丝对折并联后放入同一壶水中，通电到水开始沸腾，所需要的时间是（不计一切热损失）（）A、2.5minB、5minC、20minD、40minA、电铃B、电热毯C、电视机D、电风扇15、（2006•潍坊）若常温下的超导体研制成功，则它将适合于做（）A、保险丝B、输电线C、电炉丝D、滑动变阻器的线圈16、（2006•黄冈）下列图中符合安全用电要求的是（）A、外壳未接地的电动机B、破损的绝缘导线C、用绝缘杆挑电线D、电线上晾衣服17、下列防止发生事故或处理事故的措施中正确的是（）A、发现高压线断头落地时，应立即将它捡起B、当电器设备失火时，应选用泡沫灭火器C、家庭电路中的保险丝熔断时，可换用不易熔断的铜丝或铁丝D、若家中使用的燃料是天然气，燃气报警器应安装在燃气灶的上方18、（2006•宜昌）下列家用电器或家庭电路元件中属于串联的是（）A、电视机和冰箱B、两孔插座与三孔插座C、电灯和控制它的开关D、不同房间内的电灯19、我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要．图中所示的各种做法中，符合安全原则的是（）A、B、C、D、20、（2006•苏州）下列做法中，不符合安全用电要求的是（）A、家用电器的金属外壳要接地线B、使用测电笔时，手不能接触笔尖金属体C、在电线上搭晾衣服D、发现电线起火时，先切断电源．然后再救火21、某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙）和两个插座如图所示，如果两个插座均未连入家用电器，将电路的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（）A、甲、乙都正常工作B、只有乙正常工作C、甲、乙都不正常工作D、只有甲正常工作22、如图所示是家庭电路的一部分，元件“1”是保险丝，“2”、“3”是开关，“4”是插座．下列叙述中正确的是（）A、元件“1”接错B、元件“2”接错C、元件“3”接错D、元件“4”接错二、填空题（共16小题，每小题5分，满分80分）23、一个“220V 1000W”的电热水壶，正常工作30min，消耗的电能是_________kW•h，合_________J．24、（2006•南通）2006年3月1日，我国开始实施彩电能效新标准，规定待机功率高于9W的彩电不能进入市场销售．小明想了解家中彩电是否符合新能效标准，他将100W的灯泡单独接入电路中，观察电能表1min转了5转；再让这台彩电单独接入电路并处于待机状态，电能表5min转了2转，由此判断该彩电的待机功率为_________ W；若每天待机按20h计算，小明家每月（按30天计）因彩电待机捎耗的电能约为_________kW．h．25、（2006•宿迁）一台额定功率为0.08W的收音机，在接收频率逐渐减小的过程中，所对应电磁波的波长将逐渐_________（填“增大”“减小”或“不变”）；该电磁波在空间传播的速度约为_________m/s；在正常工作情况下，若持续收听1h，将消耗_________J的电能•26、（2007•襄阳）MP3随身听以其独特的魅力成为年轻人的时尚，若某品牌MP3正常工作时的功率为0.5W，它连续播放60s消耗的电能为_________J．27、（2006•重庆）某电冰箱铭牌上有“输入电压220V、耗电量0.7 kW•h/24h、输入总功率120W”等数据．其中“耗电量o．7kW•h/24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为_________．如果按照输人总功率120 W和工作24 h计算，则消耗的电能是_________kW•h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有_________工作的特点而造成的．28、在新农村建设中，为解决村民饮用水，政府和村民共同兴建了一批蓄水池．吕兵家二楼顶上的蓄水池长3 m，宽2m，高1 m，楼房每层高3 m．水池最大储水量是_________t；若这些水是从深2 m的井中抽上来的，水泵至少做功_________J．若要求一次灌水的时间不能超过8 min，他家所购水泵的功率至少要_________KW．29、一只标有“PZ220﹣﹣40“的白炽灯泡，其额定电压为_________V，额定功率为_________W，正常工作5h消耗电能_________kW．h30、如图所示的电路，电源电压为4.5V，滑动变阻器标有“20Ω 0.6A”，R．阻值为5Ω，闭合开关后，滑动变阻器接人10Ω时，R．两端的电压为_________V，在该电路中R．消耗的最大功率为_________W．、若电炉的电阻丝在靠近一端处熔断，将其中较长的部分重新接人原来的电路中，则电阻丝的电阻_________•（选填“变大”或“变小”），电阻丝的实际功率_________（选填“变大”“变小”或“不变”），这种做法存在安全隐患．32、图中所示是李力家的电能表．根据此图可知：通常情况下：李力家同时使用的用电器总功率应不超过_________ W．根据图中的数据，你还能得到哪些信息：_________（请写一条）．有一次李力在家里，发现他家的电能表的转盘2min转动了6转，则在2min内，他家的用电器用了_________度电．33、一个电热水壶，铭牌部分参数如下：额定电压220V，额定功率模糊不清，热效率90%．正常工作情况下烧开满壶水需要5min，水吸收的热量为118 800J，此时热水壶消耗的电能为_________J，其额定功率为_________W，电阻是_________Ω．若实际电压为198V，通过电热水壶的电流是_________A，1min内电热水壶产生的热量是_________J．（假设电阻不随温度改变）34、（2007•红塔区）李明同学购买的“电热驱蚊器”的额定功率是5W，当它正常工作100s消耗的电能是_________ J；把电蚊香片放在通电的驱蚊器上，过一会儿整个房间都充满了香味，这是分子_________的结果．35、（2006•南通）一只电炉的电阻为48.4Ω，接在电压为220V的电路中工作，它的功率是_________W．电炉丝工作时热得发红，而连接电炉丝的导线却不怎么发热，其原因是_________．36、小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了_________，导致电路中_________过大，引起“跳闸”．37、（2006•济宁）在如图所示的甲、乙两种使用测电笔的方法中，正确的是_________•38、在用电高峰时，家庭电路的电压如果降低5%，则标有“PZ220﹣100“的白炽灯在此时的实际电功率为_________ W（忽略温度对灯丝电阻的影响）三、解答题（共28小题）（2）此过程中消耗的电能．40、（2006•南昌）“五•一”节期间，小段同学和爸爸、妈妈一起到外地游玩了两整天，出门前，他们关闭了家中其他用电器，只有一台额定功率为0.2kW的电冰箱在间歇工作（只考虑压缩机的工作）．为了了解电冰箱的工作情况，小段在出门前、后注意观察了电能表的示数，如图甲、乙所示，求：（1）这两天电冰箱消耗的电能是多少？（2）这两天中，电冰箱的压缩机有多长时间没有工作？（3）按上述电冰箱的使用情况，请你推算一下使用这台电冰箱一个月需支付多少电费？（一个月按30天计算，当地电价为0.6元/kW•h）41、在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．如图是小向同学没有连接完的实物电路．（1）请你用笔画线代替导线，将实物电路连接完整；（2）实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是_________；（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为_________V，要测量小灯泡的额定功率，应将滑片P向_________端滑动（选填“左”或“右”）；（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是_________W．42、在做“伏安法测灯泡额定电功率”的实验中，已知小灯泡的额定电压为3.8V，所用电源电压为6V，测量时发现学生用电压表的0～15V量程挡坏了，而0～3V挡完好，在没有更换器材的条件下，小明同学巧妙地测出了该小灯泡的额定功率．（1）请在图所示的虚线框内画出该同学测量时的电路图，并进行实物连接．（2）若灯泡正常发光时，电流表示数如图所示，则该灯泡的额定功率为_________．43、同学们在一起交流学习体会时，一位同学说：“电路消耗的总功率都等于各用电器消耗的功率之和”．另一位同学想用实验来验证他的说法是否正确，于是他设计了图甲所示的电路进行实验，图中电源电压为3V，实验中他记录的数据如表格所示．A点电流的实验电路．（2）计算出表格中相对应的电功率填入表格内，并分析表格中的数据写出实验的结论．（3）请你对该同学验证的过程与得到的结论是否科学，谈一谈自己的观点．44、如图所示，一只“3V 1.5W，，的小灯泡L串联一个0.6Ω的电阻R后，小灯泡正常发光（灯泡的灯丝电阻值不随温度而变化）．求：（1）小灯泡的电阻R L．（2）电阻R两端的电压．（3）若把小灯泡直接接在电源上，小灯泡不会被烧坏，此时小灯泡的实际功率多大？45、（2007•红塔区）如图所示，“6V 3W”的小灯泡L与额定功率为10W的电阻器及串联，电源电压大小为40V，且保持不变．闭合电键S，电流表、电压表示数分别为0.20A和2.4V，不考虑电阻器和小灯泡电阻随温度的变化，求：（1）电阻器R的阻值．（2）整个电路消耗的实际功率．王刚同学的求解如下：①根据欧姆定律，电阻器的电R===12Ω②因为整个电路只有小灯泡L和电阻器R两个用电器，所以整个电路消耗的电功率P=3W+10W=13W请你指出王刚同学求解过程中存在的错误，并指出正确的解答．（1）在图（甲）中画出电子元件Z的电流I跟电压U关系的图线．（2）将电子元件Z、电流表、滑动变阻器R和供电电压恒为5V的电源等连接成如图（乙）所示的电路．接通开关S，当电流表的示数为0.2A时，滑动变阻器接入电路的电阻值为_________Ω．（3）改变图（乙）所示电路中滑动变阻器接人电路的电阻，在使电流表的示数由0.2A增大到0.6A的过程中，滑动变阻器自身消耗电功率的变化情况是（_________）A、始终增大；B、始终不变C、先增大后减小；D、先减小后增大．47、为了探究电流通过导体产生的热量与什么因素有关，设计了如图所示实验，三只完全相同的烧瓶中盛有等质量的煤油，已知电阻丝R甲＞R乙，R乙=R丙．（1）为了探究产生的热量与电阻的关系，应选择的电阻丝为_________；（2）为了探究产生的热量与电流的关系，应选择的电阻丝为_________；（3）该实验的探究中，我们采用了_________的方法．48、小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大．在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热．他的猜想是：在这种情况下，电阻越大，电流产生的热量越多．为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝R1、一段阻值较小的电阻丝R2、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干．进行了实验．（1）他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察_________来比较电流产生热量的大小．（2）他发现电流通过及R2产生的热量多，这与他的猜想不一致，原因是什么？（3）利用以上器材，改进实验电路，可以验证小明的猜想．请你在下面虚线框中画出改进后的电路图．（4）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在外就将带有金属外壳的用电器接人插座后，带来的安全隐患是_________．（只有一个选项正确，将正确选项的序号填在横线上）A、用电器开关闭合时，外壳会带电，人接触外壳易触电B、用电器开关闭合时，会短路，造成电流过大，引起火灾C、无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D、用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电．49、CFXR型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？50、小李家新安装了一台电热水器，电热水器的铭牌如图甲所示，若自来水的温度是20℃，充满水后，小明将温度调到如图乙所示的位置，接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．（1）该热水器正常工作是，通过的电流是多少？（2）热水器正常工作时，若不考虑热量损失，从接通电源到指示灯熄灭需要多少时间？51、（2006•安徽）请用连线的方式把图中螺口灯泡与按钮开关正确接入电路．52、（2007•乌兰察布）请用笔画线代替导线，将图中的连有开关的电灯和三孔插座接人家庭电路中．53、人们常用测电笔来辨别照明电路中的火线和零线．测电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上．（1）为什么要串联这个高值电阻呢？（2）已知某测电笔内高值电阻的阻值为2.2MΩ，某同学正在使用该测电笔测试照明电路的火线，如图所示．请估算氖管发光时通过该同学身体的电流．54、如图所示为可调温蒸汽电熨斗，请提出一个与它有关的物理问题，并回答．示例：问题：电熨斗为什么会发热？回答：因为利用了电流的热效应．问题：_________回答：_________55、小明利用标有“6V 6W’的灯泡L1和“6V 3W’的灯L2进行实验；（1）当L1正常发光时，通过灯泡L1的电流为_________（2）如图甲所示：OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为_________A，电压表的读数是_________V，电路消耗的总功率为_________W．56、同学们都知道，将额定电压相同、额定功率不同的两只灯泡并连接入家庭电路中，额定功率大的灯泡亮．如果将这两只灯泡串连接入家庭电路中，谁亮一些呢？请你做出猜想，并说明猜想的理由．57、泰州市区十大重点工程之一﹣﹣生活垃圾卫生填埋场已通过严格验收，各项指标均达到设计要求，并已投人使用．收集的生活垃圾经过处理分成三类物质．一类是固体垃圾，经填埋、碾压、消毒、覆盖后恢复植被可供郊游、观光；一类是生活垃圾渗沥液，将渗沥液收集起来，用高压泵和压力管道输送到污水处理厂；一类是垃圾气体，其主要成分为甲烷（CH4），现将它收集起来加以利用，每千克生活垃圾经特殊处理后平均能产生0.07m3的垃圾气体，已知该气体的热值为8.1×107J/m3．（1）若将这0.07m3的垃圾气体完全燃烧后产生的热量全部用来烧水，可使多少千克的水从25℃升高到100℃？[水的比热容为4.2×103J/（kg•℃）]58、如图是一种太阳能汽车．太阳光照射到这辆车电池板上的辐射总功率为8×103W，在晴朗的天气，电池板对着太阳时产生的电压为160V，并对车上的电动机提供10A的电流．问：（1）在这种情况下电动机消耗的电功率是多大？（2）太阳能电池将太阳能转化为电能的效率是多少？（3）你认为太阳能汽车与我们现在使用的汽车相比，有什么优点？59、（2006•宜昌）随着人们生活水平的提高，电冰箱已进入了干家万户．已知某家用电冰箱的额定功率为120W．（1）电冰箱工作时间是不连续的，若该电冰箱正常工作一天的总时间为6h，消耗的电能是多少kW•h？（2）电冰箱在使用时，实际功率不一定等于额定功率，怎样利用电能表和手表来测出电冰箱工作时的实际功率呢？简述测量办法．（3）根据调查，电冰箱中的霜过多会增加耗电量，请问电冰箱里的霜是怎样形成的？要使电冰箱内少结霜，在使用电冰箱时应注意什么？（提出一条措施即可）60、目前世界各国城市垃圾的处理方式主要有分类回收、填埋、堆肥和焚烧4种．我国100万人口以上的大中城市基本上已经具备联合国环境组织（UNEP）规定的垃圾发电成熟期的标准．至今，我国在多个城市已建成近30座垃圾焚烧发电厂．（1）据报道，2009年我国某市将建成全国最大、世界第三的垃圾焚烧发电厂，日焚烧生活垃圾将达3 000t（吨），如果这些垃圾完全燃烧，每天释放的热量Q=1.5×1013J如果这些释放的能量的21.6%转化为电能，试计算这座垃圾焚烧发电厂每天发出的电能是多少kW•h？（2）若按每户居民每天使用3个40W电灯照明5h计算，该垃圾焚烧发电厂每天发的电，可供多少户家庭照明使用？（3）建立垃圾焚烧发电厂有哪些好处？请写出其中两例：_________．61、（2006•安徽）程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题．（1）请在图（a）方框内画出该实验电路阻（2）程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的林雨一惊，提醒程跃实验中有问题．程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①_________；②_________．（3）程跃选用小灯泡的额定电压是 2.5V，当小灯泡正常发光时电流表的读数如图（b）所示，此灯泡额定功率是_________W．（4）做完实验后，程跃将测灯泡实际功率实验与以前做过的测定某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：_________．（5）程跃根据测量灯泡实际功率的多组实验数据，作出了I﹣U图象，如图（c）所示．结果发现图线不是直线，这表明灯泡的电流与电压不成正比．程跃很纳闷，请你帮助他分析原因．62、小明在超市看见白炽灯和节能灯后，想到一个问题：白炽灯和节能灯谁的寿命更长，使用时哪个更经济？为此他查阅了资料，摘出部分信息如下．资料一：白炽灯在白炽状态下发光时，有微粒不断地从灯丝上跑出来，温度越高，微粒跑得越厉害，使灯丝逐渐变细．资料二：60W白炽灯与某种11W的节能灯正常工作时照明效果相同（数据如表一）．资料三：白炽灯和节能灯都不宜频繁开闭．表二（1）以上资料蕴藏着一些物理知识．请写出两点：①_________；②_________，（2）已知“220V 60W”的白炽灯，在常温下灯丝的电阻约80Ω，请通过计算将该白炽灯的有关数据填在表二的空格中．（3）根据以上的数据分析，可知白炽灯不宜频繁开闭的原因是_________．（4）根据资料二的数据，若使白炽灯与节能灯从买回来开始正常工作到寿命结束，白炽灯消耗的电能为_________ kW•h，节能灯消耗的电能为_________kW•h．63、目前大多数家用电器都有待机功能，如有些电视机可以用遥控器关机而不用断开电源，即处于待机状态，在此状态下电视机仍消耗电能．（1）如果某家庭中用电器的总待机功率为20W，每月总待机时间为600h，每月将浪费多少电能？（2）据报道，在我国城市家庭中，用电器在待机状态下，消耗的电能约占家庭消耗总电能的10%，对此现象你有什么好的建议？（1）在这段时间内，电动自行车行驶的平均速度；（2）该电动自行车的最大有用功率；（3）电动自行车以最大速度行驶过程中电动机的工作电流．（保留一位小数）答案与评分标准一、选择题（共22小题，每小题4分，满分88分）1、（2010•乐山）电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A、2400rB、2000rC、1500rD、1200r考点：电能表参数的理解与电能的求法；电功的计算。
