变频器的故障检测与保护电路

变频器常见故障的检测与维修探析摘要：本文简要叙述了变频器的含义与基本结构，分析了变频器的常见故障判断及其处理，提出了对变频器全方面维护的措施。

关键词：变频器故障故障分析故障判断随着自动化技术的不断发展，变频器的应用已深入到各行各业，其功能越来越大，可靠性相应地提高，但是如果使用不当，维护不及时，仍会发生故障从而改变或缩短设备的使用寿命。

因此，有必要提高系统运行的可靠性并对变频器应用系统中的故障进行及时的检测及处理，以促进其进一步的推广和应用。

1. 变频器结构变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，主要由控制电路、整流电路、直流中间电路和逆变电路组成，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

变频器的各个组成部分中包含着许多电子线路，在实际使用中通常会引入一系列的干扰，从而引发变频器出现各种故障，因此能够对变频器常见故障作出判断和处理，可以大大提高工作效率，并且避免一些不必要的损失。

2.变频器故障2.1变频器故障分类变频器故障一般可分为两类：一类是在运行中频繁出现的自动停机现象，并伴随着一定的故障显示代码；另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障。

2.2 变频器故障分析2.2.1 主电路故障。

（1）整流块的损坏。

变频器整流块的损坏是变频器主电路中的常见故障之一。

中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热、易击穿，损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。

在更换整流块时，要求在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。

（2）充电电阻的损坏。

导致变频器充电电阻损坏原因有：主回路接触器吸合不好造成通流时间过长而烧坏；充电电流太大而烧坏电阻；重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，又要通过负载逆变电流，故易被烧坏。

变频器的控制电路及几种常见故障分析变频器的控制电路及几种常见故障分析1、引言随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。

2、变频器控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。

无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。

（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。

（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。

（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。

（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（6）保护电路检测主电路的电压、电流等。

当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。

逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。

②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。

变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器常见故障维修_变频器故障处理方法一、参数设置类故障常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。

1、参数设置常用变频器，一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。

在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。

所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行：（1）确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

（2）变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

（3）设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。

（4）给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。

正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。

2、参数设置类故障的处理一旦发生了参数设置类故障后，变频器都不能正常运行，一般可根据说明书进行修改参数。

如果以上不行，最好是能够把所有参数恢复出厂值，然后按上述步骤重新设置，对于每一个公司的变频器其参数恢复方式也不相同。

二、过压类故障变频器的过电压集中表现在直流母线的支流电压上。

正常情况下，变频器。

富士变频器中常见的检测与保护电路标签：杂谈1 引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。

检测电路是变频调速系统的重要组成部分，它相当于系统的“眼睛和触觉”。

检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。

2 变频器常用检测方法和器件2.1 电流检测方法图1 电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。

电流信号的检测主要有以下几种方法。

(1) 直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。

(2) 电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。

如图1所示。

图1中，r为取样电阻，取样信号为:us=i2r=i1r/m (1)式中，m为互感器绕组匝数。

电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。

在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。

电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。

由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。

图2 电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。

处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。

如图3(c)所示。

图3 电流取样信号的处理(3) 霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。

其原理如图4所示。

图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1:m，则取得电压us也符合式(1)。

变频器常见故障原因及分析变频器常见故障原因及分析：一、停电故障1. 供电电源异常或供电线路故障：供电电源不稳定或供电线路不良接触会导致变频器停电。

2. 系统过载：如果系统过载，电压可能会下降，导致变频器停电。

二、短路故障1. 回路短路：线路或电机可能存在短路，导致电流过大，触发变频器的保护装置，使变频器停止工作。

2. 母线短路：在变频器的输入或输出侧出现母线短路也会导致变频器停机。

三、过电流故障1. 电机堵转：当电机过载或轴承磨损导致电机堵转时，会引起电机电流过大，变频器会检测到过电流并停机。

2. 母线电压异常：母线电压过高或过低会导致电机电流过大，变频器会检测到过电流并停机。

四、过载故障1. 电机过载：当电机承载过大或负载突然变大时，电流可能会超过变频器的承载能力，引起过载故障。

2. 过载时间过长：长时间运行在高负载工况下会导致变频器过热，触发过载保护，停机保护变频器。

五、过热故障1. 环境温度过高：变频器安装在狭小的空间或通风不良的环境中，导致变频器过热。

2. 散热器故障：变频器内部散热器故障或抽风风扇异常运转，会导致变频器温度升高，触发过热保护。

六、接地故障1. 接地电阻过大：变频器的接地电阻超过了设定值，会导致接地故障，并使变频器停机。

2. 接地线松动或断裂：接地线松动或断裂也会导致变频器接地故障和停机。

七、其他故障1. 内部电路故障：变频器内部电路元件损坏或接触不良，会导致变频器无法正常工作。

2. 控制信号异常：变频器的控制信号异常，如控制线路连接不良或控制信号干扰等，会导致变频器停机或出现其他故障。

根据以上分析，我们可以采取以下措施来避免变频器故障：1. 定期检查供电线路和供电电源，确保稳定供电。

2. 定期检查电机和线路是否存在短路情况，及时修复。

3. 合理选用变频器容量，避免过载运行。

4. 定期检查电机和轴承状态，及时更换磨损部件。

5. 安装变频器时要注意通风散热，避免过热情况发生。

变频器的维护检查及故障处理变频器的维护检查一、综合检查1.周围环境：检查周围有无危险品，检测环境温度，湿度，空气清洁度。

2.电压：测量主回路、控制回路电压是否正常。

3.触摸面板：是否缺少字符，字符是否清楚。

4.框架、前面板：1）是否沾有灰尘污损；2）是否因过热变色；3）是否有异常声音、异常振动；4）螺栓是否松动。

二、主电路检查1.公用：1）是否附着灰尘污损；2）螺栓是否松动；3）是否有变形、裂纹、破损或过热老化变色。

2.导体、电线：1）导体是否变形或过热变色；2）导线皮是否破损、裂口、变色。

3.电阻：1）是否断线；2）是否有过热的怪味，绝缘体有无裂纹。

4.滤波电容器：1）是否漏液、变色、裂纹、外壳膨胀；2）阀体是否明显膨胀；安全阀是否出来。

5.变压器、电抗器：是否有异常的声音和怪味。

6.接触器、继电器：工作时是否振动、声音异常。

三、控制电路检查印刷电路板连接器：1.螺栓、螺钉是否松动；2.是否有裂纹、破损、变形；3.电容器是否漏液、变形；四、冷却系统检查1.冷却风扇：1）否有异常振动、异常声音；2）螺栓是否松动。

2.通风道：散热片给气排气口的间隙是否有堵塞和附着异物。

变频器的故障处理一、过流和过载故障过流和过载在变压器的应用中是经常出现的，此类故障首先要将负载断开，确定是由于负荷过载引起的故障，还是电气主回路、控制回路问题。

如果是电气方面的问题，再将变频器和电机电缆脱离开进行检查，进一步确认是哪个环节的故障。

1. 外部原因1）由于电动机负载突变，引起大的冲击电流使过电流保护动作。

这类故障一般是暂时的，重新启动后会恢复正常。

如果经常有负载突变的情况，则应采取限制负载突变或更换较大容量的变频器。

2）电动机和电缆相间或相对地绝缘破坏，造成匝间或相间对地短路，因而导致过电流，一般遇到此类故障是先将电机不带负载单试，如果仍出现过流则将出线电缆解开，对电机和电缆单独进行检查。

3）在电动机绕组和外壳之间，电动机电缆和大地之间存在着较大的寄生电容，通过寄生电容会有高频漏电电流流向大地，引起过电流和过电压故障。

变频器的常见故障查找方法1 报警参数检查法〖例 1〗某变频器有故障，无法运行并且LED显示“UV”（under voltage 的缩写），说明书中该报警为直流母线欠压。

因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。

所以判断该报警应该是真实的。

所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。

由于充电电阻的短路接触器没动作，所以与整流桥无关。

故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。

更换电阻马上就修好了。

〖例 2〗有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”(alarm 5 的缩写)，说明书中说CPU被干扰。

经过多次观察发现是在充电电阻短路接触器动作时出现的。

怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。

〖例 3〗一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。

我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。

可以初步断定变频器没有问题。

原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。

〖例 4〗三肯SVF303，显示“5”，说明书中“5”表示直流过压。

电压值是由直流母线取样后(530V左右的直流)通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。

过压报警,我们可以看一下电阻是否变值，光耦是否有短路现象等。

由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。

2 类比检查法此法可以是自身相同回路的类比，也可以是故障板与已知好板的类比。

这可以帮助维修者快速缩小检查范围。

〖例 1〗三垦MF15千瓦变频器损坏，送回来修理，用户说不清具体情况。

变频器故障判断及处理1 .1.1判断逆变功率模块主要有IGBT、IPM等，检查外观是否已炸开，端子与相连印制板是否有烧蚀痕迹。

用万用表查C-E、G-C、G-E是否已通，或用万用表测P对U、V、W和N对U、V、W 电阻是否有不一致，以及各驱动功率器件控制极对U、V、W、P、N的电阻是否有不一致，以此判断是哪一功率器件损坏。

1.1.2损坏的原因查找（1）器件本身质量不好。

（2）外部负载有严重过电流、不平衡，电动机某相绕阻对地短路，有一相绕阻内部短路，负载机械卡住，相间击穿，输出电线有短路或对地短路。

（3）负载上接了电容，或因布线不当对地电容太大，使功率管有冲击电流。

（4）用户电网电压太高，或有较强的瞬间过电压，造成过电压损坏。

（5）机内功率开关管的过电压吸收电路有损坏，造成不能有效吸收过电压而使IGBT损坏，如图1所示。

（6）滤波电容因日久老化，容量减少或内部电感变大，对母线的过压吸收能力下降，造成母线上过电压太高而损坏IGBT。

正常运行时母线上的过电压是逆变开关器件脉冲关断时，母线回路的电感储能转变而来的。

（7）IGBT或IPM功率器件的前级光电隔离器件因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打火击穿，导致IGBT、IPM损坏。

（8）不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下引起上下两功率开关器件瞬间同时导通。

（9）雷击、房屋漏水入侵，异物进入、检查人员误碰等意外。

（10）经维修更换了滤波电容器，因该电容质量不好，或接到电容的线比原来长了，使电感量增加，造成母线过电压幅度明显升高。

（11）前级整流桥损坏，由于主电源前级进入了交流电，造成IGBT、IPM损坏。

（12）修理更换功率模块，因没有静电防护措施，在焊接操作时损坏了IGBT。

或因修理中散热、紧固、绝缘等处理不好，导致短时使用而损坏。

（13）并联使用IGBT，在更换时没有考虑型号、批号的一致性，导致各并联元件电流不均而损坏。

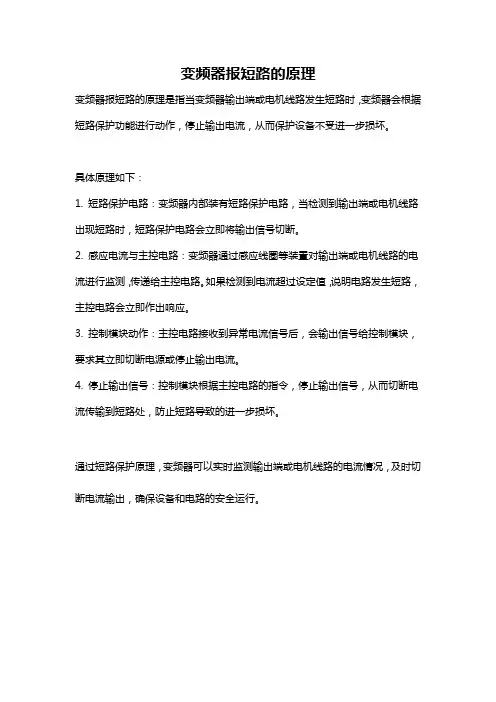

变频器报短路的原理
变频器报短路的原理是指当变频器输出端或电机线路发生短路时，变频器会根据短路保护功能进行动作，停止输出电流，从而保护设备不受进一步损坏。

具体原理如下：
1. 短路保护电路：变频器内部装有短路保护电路，当检测到输出端或电机线路出现短路时，短路保护电路会立即将输出信号切断。

2. 感应电流与主控电路：变频器通过感应线圈等装置对输出端或电机线路的电流进行监测，传递给主控电路。

如果检测到电流超过设定值，说明电路发生短路，主控电路会立即作出响应。

3. 控制模块动作：主控电路接收到异常电流信号后，会输出信号给控制模块，要求其立即切断电源或停止输出电流。

4. 停止输出信号：控制模块根据主控电路的指令，停止输出信号，从而切断电流传输到短路处，防止短路导致的进一步损坏。

通过短路保护原理，变频器可以实时监测输出端或电机线路的电流情况，及时切断电流输出，确保设备和电路的安全运行。

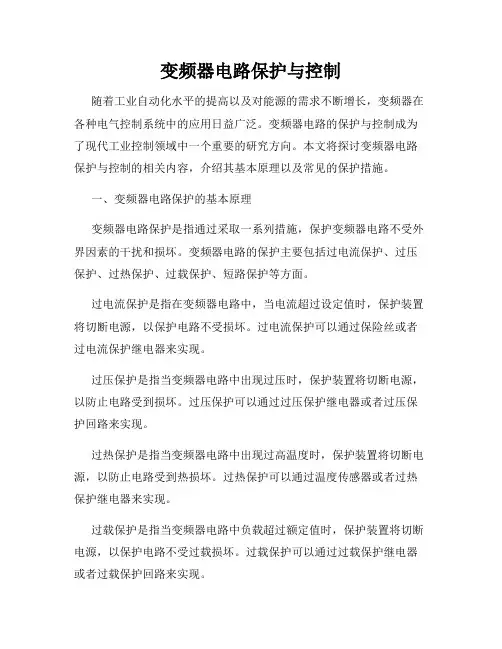

变频器电路保护与控制随着工业自动化水平的提高以及对能源的需求不断增长，变频器在各种电气控制系统中的应用日益广泛。

变频器电路的保护与控制成为了现代工业控制领域中一个重要的研究方向。

本文将探讨变频器电路保护与控制的相关内容，介绍其基本原理以及常见的保护措施。

一、变频器电路保护的基本原理变频器电路保护是指通过采取一系列措施，保护变频器电路不受外界因素的干扰和损坏。

变频器电路的保护主要包括过电流保护、过压保护、过热保护、过载保护、短路保护等方面。

过电流保护是指在变频器电路中，当电流超过设定值时，保护装置将切断电源，以保护电路不受损坏。

过电流保护可以通过保险丝或者过电流保护继电器来实现。

过压保护是指当变频器电路中出现过压时，保护装置将切断电源，以防止电路受到损坏。

过压保护可以通过过压保护继电器或者过压保护回路来实现。

过热保护是指当变频器电路中出现过高温度时，保护装置将切断电源，以防止电路受到热损坏。

过热保护可以通过温度传感器或者过热保护继电器来实现。

过载保护是指当变频器电路中负载超过额定值时，保护装置将切断电源，以保护电路不受过载损坏。

过载保护可以通过过载保护继电器或者过载保护回路来实现。

短路保护是指当变频器电路中出现短路时，保护装置将切断电源，以防止电路受到短路损坏。

短路保护可以通过短路保护继电器或者短路保护回路来实现。

二、变频器电路保护的常见措施为了保护变频器电路的正常运行，实现稳定可靠的工作状态，常常采取以下措施：1. 安装过电流保护装置：在变频器电路中设置过电流保护装置，当电流超过设定值时，保护装置将切断电源，避免电路受到损坏。

2. 安装过压保护装置：在变频器电路中设置过压保护装置，当电压超过设定值时，保护装置将切断电源，以防止电路受到损坏。

3. 安装过热保护装置：在变频器电路中设置过热保护装置，当温度超过设定值时，保护装置将切断电源，以防止电路受到热损坏。

4. 定期检查电路连接：定期检查变频器电路的连接情况，确保电路连接牢固可靠，避免因为连接松动导致电路故障。

变频器的常见故障分析及维修变频器是一种电力电子设备，用于控制电动机的转速和扭矩。

由于其复杂的电路结构和高频高压的工作环境，变频器常常会出现各种故障。

本文将对变频器的常见故障进行分析，并提出相应的维修方法。

一、电源故障电源故障是变频器最常见的故障之一、其主要表现为功率模块跳闸、电压失稳等。

可能的原因包括输入电压过高或过低、相序错误、电源输出短路等。

处理方法如下：1.检查输入电压，确保在变频器的额定电压范围内。

2.检查电源相序是否正确连接，必要时更换相序线。

3.排除电源输出短路的可能性，检查电路是否有明显的高温、烧焦等现象。

二、散热故障变频器在工作过程中产生大量的热量，如果散热不良会导致高温故障。

其表现为变频器壳体过热、风扇不转等。

可能的原因包括风扇故障、风道堵塞、散热片腐蚀等。

处理方法如下：1.检查风扇是否正常工作，如有异常应及时更换。

2.清理散热风道，确保风道畅通。

3.检查散热片是否腐蚀，如有必要可进行清洗或更换。

三、电机故障变频器控制电机的运行，电机故障会导致变频器无法正常工作。

其主要表现为电机运转不稳、电机振动等。

可能的原因包括电机接线松动、电机参数设置错误等。

处理方法如下：1.检查电机的接线情况，确保接触良好。

2.检查变频器的电机参数设置，确保与实际情况相符。

四、通信故障变频器常用于自动化控制系统中，与上位机进行通信。

通信故障会导致上位机无法控制变频器，影响整个系统的正常运行。

其主要表现为通信断开、数据交互异常等。

可能的原因包括通信线路故障、通信协议不兼容等。

处理方法如下：1.检查通信线路是否正常连接，如有断线或短路应及时修复。

2.检查通信协议设置，确保与上位机设置一致。

3.如有需要，可以进行软件升级或更换通信模块。

五、保护功能故障变频器通常配备多种保护功能，如过流保护、过热保护等。

这些保护功能的故障会导致变频器停机保护或频繁报警。

可能的原因包括保护参数设置错误、保护装置故障等。

处理方法如下：1.检查保护参数设置，确保与实际需求相符。

变频器几种常见故障现象和分析变频器是一种将电能转换为可调频交流电能的装置，广泛应用于工业生产中。

然而，由于各种原因，变频器可能会出现一些常见故障现象。

本文将就变频器常见故障现象和分析进行详细介绍。

1.变频器不能启动或启动后马上停止：首先，需要检查输入电源是否正常，包括电源电压和相序是否正确。

如果电源正常，那么故障可能出现在变频器电路中。

可能是控制电路出现问题，例如控制电路板损坏或连接错误。

还可能是输出电路故障，如IGBT管损坏。

此外，还需检查变频器的保护功能是否触发，例如过流保护或过载保护。

如果任一保护装置触发，则需要找到引起保护的原因，例如电机负载过大或系统故障。

2.变频器输出电压不稳定或波形失真：这种情况可能是由于变频器内部的控制电路出现问题，例如控制电路板损坏或元件老化。

还可能是由于电源电压不稳定，造成变频器输出电压也不稳定。

此外，如果变频器输出电压波形失真，可能是由于输出电路元件损坏或连接不良。

解决办法是检查并修复控制电路、更换损坏的元件或改善电源稳定性。

3.变频器频率不稳定或无法调节：变频器频率不稳定可能是由于控制电路出现问题，例如控制电路板的元件失效。

此外，如果变频器无法调节频率，可能是由于输入信号问题，例如输入信号不稳定或输入信号源异常。

解决方法包括修复控制电路、更换损坏的元件或检查输入信号源的问题。

4.变频器过热或冷却不良：变频器过热或冷却不良可能是由于变频器内部散热不良或环境温度过高。

散热不良可能是由于风扇故障或散热器堵塞等原因造成的。

解决办法包括修理散热系统、更换损坏的风扇或清理散热器。

5.变频器噪音大：变频器噪音大可能是由于变频器内部元件松动或故障引起的。

此外，变频器安装不当或机械共振也可能导致噪音增加。

解决办法包括检查并紧固内部元件、修复或更换损坏的元件，以及更改变频器的安装位置。

总之，变频器的常见故障现象有：不能启动或启动后马上停止、输出电压不稳定或波形失真、频率不稳定或无法调节、过热或冷却不良、噪音大等。

变频器的维修及保养方法1. 定期清洁：变频器在使用过程中会积累很多灰尘和杂物，影响散热和正常工作，因此需要定期清洁。

清洁时应先将变频器断电，并使用软刷或吹风机将灰尘和杂物清理干净，确保各部件的散热效果。

2. 维护电路板：变频器的电路板是其核心部件，需要定期检查和维护。

检查电路板是否有明显的损坏、锈蚀或烧毁现象，如有则需要及时更换或修复。

还需检查电路板上的连接器和插座是否松动，如有松动应及时加固。

3. 检查接线端子：定期检查变频器的接线端子，确保连接牢固并且没有松动现象。

接线端子的松动会导致电路不稳定和烧坏电器，因此需要经常检查和加固。

4. 校准参数设置：变频器在使用过程中，可能由于环境因素或其他原因导致参数设置出现偏差，影响正常使用。

因此需要定期对参数进行校准，确保其正常工作。

5. 更换易损件：变频器中有一些易损件，如电容器、电阻器等，需要定期更换以确保其正常使用。

定期更换易损件可以延长变频器的使用寿命，减少维修频率。

6. 做好防雷保护：变频器作为电子产品，对雷击比较敏感，因此需要做好防雷保护工作。

可以安装避雷器或者使用避雷器保护电路板，以减少雷击对变频器的损害。

7. 检查散热系统：变频器在工作时会产生一定的热量，因此需要有良好的散热系统来保证其正常工作。

定期检查散热系统是否通畅，风扇是否正常运行，以确保变频器正常散热。

8. 执行故障检修：当变频器出现故障时，需要及时进行检修。

对于一些简单的故障可以自行处理，如更换损坏的元件或重新连接接线；对于复杂的故障则需要找专业人员进行维修。

1. 定期检查：定期检查变频器的各个部件和连接线路，确保其正常工作。

特别要注意检查电路板、散热系统、风扇等重要部件，及时发现问题并处理。

2. 注意使用环境：变频器在使用过程中应放置在干燥、通风良好的环境中，远离潮湿和有腐蚀性气体的地方。

避免长时间在高温、潮湿、有腐蚀性气体的环境下使用，以免影响正常使用寿命。

3. 避免过载使用：变频器在使用过程中应按照其额定功率进行使用，避免过载使用。

变频器的安全事项及检修一、安全事项：1. 安装前的准备工作：变频器安装前，需要了解设备的电源接线，地线接线等有关安装知识，确保设备安装正确，电源接线牢固可靠。

2. 动力电路：变频器的动力电路中充满高压电，所以在接线和维修过程中，务必注意断电并断开电源开关，以免触电事故的发生。

3. 接线过程：接线时，必须遵循电气安全操作规程，并根据电路图正确接线。

特别是高电压接线，务必使用绝缘工具，并尽量避免触摸高压金属部件。

4. 维修时的安全操作：在维修过程中，需要事先将设备断电并断开电源开关。

在检修前，应先将主电源离开变频器，然后进行相关的检修工作。

为了避免电容放电危险，需要等待足够长的时间，保证电容已经完全放电后再进行检修。

5. 防止误操作：变频器的操作参数设置非常复杂，为避免误操作，应该仅由专业人员进行。

6. 温度控制：变频器在工作过程中会产生热量，因此需要保证设备周围的通风和散热。

如果变频器长时间工作在过高的温度下，可能会导致设备故障或者损坏。

7. 绝缘检测和维护：定期进行绝缘检测，并确保绝缘性能正常，以确保设备运行的安全性能。

如果绝缘降低，应及时维修或更换变频器进行保护。

8. 定期检查和维护：定期检查变频器的接线、接触点的状态和松动程度，确保变频器正常运行。

同时，定期对设备进行维护和保养，清洁设备，包括散热器，尘埃和杂物的积聚可能导致设备故障和火灾的发生。

9. 示波器接线的安全和注意事项：当使用示波器检测变频器时，需要明确的设备工作原理和操作方法，确保操作人员的安全。

10. 增加警示标志：在设备周围安装一些需要人员特别警惕的警示标志，以提醒人们注意设备的安全性。

二、变频器的检修：1. 故障的检查和排除：当设备故障发生时，需要首先对设备进行基本的检查和排除，查看设备的电源供应是否正常，设备是否有电，电源开关是否打开等。

2. 检查接线：检查设备的电缆接线是否正常，是否存在接线松动情况。

对电缆进行视检，如果发现电缆断裂、损坏或有明显的磨损，应及时更换新的电缆。

变频器几种常见故障现象和分析变频器是一种将电源交流电转变为可调频交流电的电器设备。

由于其复杂的电路和工作原理，使用过程中常常会出现各种故障。

本文将介绍变频器的几种常见故障现象以及可能的分析和解决方法。

一、输出电压波动1.故障现象：变频器输出电压波动较大，无法稳定输出。

2.分析和解决方法：-可能原因之一是电网电压波动或电网供电不稳定，可以通过检查电网电压来判断。

解决方法是增加电压稳定器来保证电网供电稳定。

-可能原因之二是变频器内部变压器变化引起的电压波动，可以通过更换变压器或进行维修来解决。

-可能原因之三是输出模块故障，可以通过检查输出模块的连接和电路来找到问题所在，并修复或更换故障的模块。

二、过电流保护1.故障现象：当负载电流超过设定值时，变频器会自动切断电源，出现过电流保护。

2.分析和解决方法：-可能原因之一是负载电流过大，可以通过检查负载电流是否超出变频器的额定值来判断。

解决方法是调整负载或更换合适的变频器。

-可能原因之二是变频器内部电路短路或故障，可以通过检查内部电路来找到问题所在，并修复或更换故障的部件。

三、过温保护1.故障现象：变频器工作一段时间后出现过温故障，自动停机。

2.分析和解决方法：-可能原因之一是变频器内部散热不良，可以通过清理灰尘或增加散热装置来提高散热效果。

-可能原因之二是变频器内部元件老化或损坏，可以通过检查电路和更换故障部件来解决。

四、输出失效1.故障现象：变频器无法正常输出。

2.分析和解决方法：-可能原因之一是输入电源故障，可以通过检查输入电源的连接和电压来解决。

-可能原因之二是控制电路故障，可以通过检查控制电路的连接和元件来找到问题所在，并修复或更换故障的部件。

-可能原因之三是输出模块损坏，可以通过检查输出模块的连接和电路来解决。

五、噪音干扰1.故障现象：变频器工作时出现噪音或其他干扰。

2.分析和解决方法：-可能原因之一是变频器内部电路干扰或杂音，可以通过添加滤波器来解决。

变频器电源故障检查步骤及检验方法变频器是如何工作的在使用时，常常会碰到这种现象：面板无显示，变频器无输出的问题。

起初我以为只要将将变频器内部主电路接点紧固一下再重新装上就不会再出这样的问题了。

谁知道几天过后这个问题又再次困扰着我。

为此，我请了专业的维护和修理人员来看看，他说这是变频器电源故障，需要进行如下的检查步骤以及检验方法。

电源故障检查：故障状态：上电后整机无反应，操纵显示面板无显示。

丈量掌控端子的24V、10V掌控电源都为O。

故障实质：变频器的开关电源没有工作。

检验思路：开关电压故障；预充电回路故障。

检验方法：1、先查开关电源的供电来源，直流回路有无正常530V电压。

直流回路电压为O，说明预充电回路故障，充电电阻开路、半波整流电路损坏、串进接触器或继电器常闭点接触不良，应将预充电回路先行修复，再检查开关电源的故障。

而往往修复预充电回路，变频器也就修复了。

先不必在开关电源电路上大展拳脚；2、开关电源的530V或300V直流供电都有了，还是不要在其稳压和振荡电路上下功夫，先检测开关变压器次级负载电路有无短路等故障，如散热风扇损坏，故障检测电路中的ic短路、整流二极管有无击穿等。

开关电源负载侧的故障率较高，振荡和稳压环节的题目倒少一些。

检验思路和检验次序，便决议了检验工作的高效率和低效率。

而从整机电路来看，开关电源不工作的故障，检查预充电电路则是一个特别紧要的环节，甚至是第一位必需考虑到的环节。

显现过载的紧要原因1、机械设备负荷过重。

紧要特征表现为发热，可通过变频器面板显示屏上读取运行电流来判定。

大部分变频器会显示OL报警。

2、输出三相不平衡，其中某相的运行电流过大，导致过载跳闸。

其特点是电动机发热不均衡。

3、错误动作，变频器内部的电流检测部分发生误过载故障，检测出的电流信号偏大，导致跳闸。

检查维护和修理方法1、检查电动机是否发热，假如电动机温升不高，则应先检查变频器的热保护功能设置的是否合理。

变频器电阻电流检测电路原理变频器电阻电流检测电路原理一、引言变频器是一种电力调速设备，广泛应用于机械传动系统中，它可以实现电机的调速和控制。

在变频器的运行过程中，为了确保电机的正常运行和保护设备，需要对电流进行实时监测。

而变频器电阻电流检测电路正是用来实现这一功能的。

二、电路组成变频器电阻电流检测电路主要由电阻、电流传感器、运算放大器和微控制器等组成。

其中，电阻用来限制电流大小，电流传感器用来感知电流信号，运算放大器用来放大和处理信号，微控制器用来控制和采集数据。

三、工作原理电路工作原理如下：1. 变频器输出的电流经过电阻，形成电压信号。

2. 电流传感器感知电压信号，并将其转换为电流信号。

3. 电流信号经过运算放大器放大后，再输入到微控制器中进行处理。

4. 微控制器根据接收到的电流信号，判断电机是否正常运行，并采取相应的控制措施。

四、电路特点1. 精度高：电流传感器和运算放大器的选用，可以确保电流检测的精度。

2. 响应迅速：电路采用了高速的运算放大器和微控制器，能够迅速响应电流的变化。

3. 可靠性强：电路中的各个组件都经过严格的测试和选用，确保了整个系统的可靠性。

4. 适应性好：电路可以适应不同电机的电流检测需求，具有较强的通用性。

五、应用场景变频器电阻电流检测电路广泛应用于各种需要对电机电流进行监测和保护的场景，例如：1. 工业生产线：用于对生产线上的电机进行实时监测，确保生产线的正常运行。

2. 电力系统：用于对发电机组和变压器等设备进行电流监测，保护设备和电网的安全运行。

3. 交通运输：用于对电动车辆和电动机车的电流进行检测，确保其安全和稳定运行。

4. 家用电器：用于对家用电器中的电机进行电流监测，保护用户和设备的安全。

六、总结通过对变频器电阻电流检测电路原理的介绍，我们可以了解到该电路的组成和工作原理，以及其在各个领域的应用。

该电路具有精度高、响应迅速、可靠性强等特点，能够有效地监测和保护电机的电流。
