山东交通学院成人高等教育期末考试结构力学复习题

《结构力学》复习题一、填空题1、位移法方程系数的物理意义是，方程的物理意义是。

2、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

3、虚功方程中，力和位移之间的关系是。

4、力矩分配法适用于求解和。

5、矩阵位移法求解时的两个要点为和。

6、对作用于静定结构某一几何不变部分的荷载进行时，只有该部分的内力发生变化，其余部分的反力和内力均保持不变。

7、力矩分配法适用于求解和。

8、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

9、杆轴为曲线，在竖向荷载作用下产生的结构是拱结构。

10、矩阵位移法求解时的两个要点为和。

11、虚功方程中，力和位移之间的关系是。

12、位移法方程系数的物理意义是，方程的物理意义是。

二、选择题1、静定结构有变温时：（）A、无变形，无位移，无内力；B、有变形，有位移，有内力；C、有变形，有位移，无内力；D、无变形，有位移，无内力。

2、图示桁架，各杆EA为常数，除支座链杆外，零杆数为：( )A、四根；B、二根； C.、一根； D、零根。

l= a63、绘制任一量值的影响线时，假定荷载是（）A、一个方向不变的单位移动荷载B、一组移动荷载C、动力荷载D、单个移动荷载4、机动法作简支梁内力影响线所依据的原理是( )A、刚体系虚位移原理B、刚体系虚力原理C、变形体虚位移原理D、变形体虚力原理5、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；6、图示体系的几何组成为 ( )A.几何不变，无多余联系；B.几何不变，有多余联系；C. 瞬变；D.常变。

7、机动法作简支梁内力影响线所依据的原理是( )A.刚体系虚位移原理B.刚体系虚力原理C.变形体虚位移原理D.变形体虚力原理8、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；9、力法典型方程中δij的物理意义为：（）A.在i处作用的单位力引起的j处的位移大小；B.在j处作用的单位力引起的i处的位移大小；C.在j处作用的单位位移引起的i处的力大小；D.在i处作用的单位位移引起的j处的力大小；10、静定结构的内力计算与（）A、EI无关；B、 EI 相对值有关；C、EI绝对值有关；D、 E无关，I 有关。

一、选择题：（共 10 题，每题 2 分，共 20 分）1．图示体系为（）A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D. 常变体系第 1 题第 2 题2.图示外伸梁，跨中截面C的弯矩为（）A.7 kN mB.10kN m C．14 kN m D．17kN m3.在竖向荷载作用下，三铰拱（）A.有水平推力B.无水平推力C.受力与同跨度、同荷载作用下的简支梁完全相同D.截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大4. 在线弹性体系的四个互等定理中，最基本的是（）A. 位移互等定理B.反力互等定理C. 位移反力互等定理D.虚功互等定理5. 比较图 (a) 与图 (b) 所示结构的内力与变形，叙述正确的为（）A. 内力相同，变形不相同B.内力相同，变形相同附件 2C. 内力不相同，变形不相同D.内力不相同，变形相同q qEI EI2EI2EIl l l l(a)(b)第 5 题6. 静定结构在支座移动时，会产生（）A. 内力B.应力C.刚体位移D.变形。

7. 图示对称刚架，在反对称荷载作用下，求解时取半刚架为（）A. 图（ a）C. 图（ c）B.D.图（ b）图（ d）题 7 图8. 位移法典型方程中系数k ij =k ji 图（ a）反映了（图（ b））图（ c）图（ d）A. 位移互等定理B.反力互等定理C. 变形协调D.位移反力互等定理9. 图示结构，各柱EI= 常数，用位移法计算时，基本未知量数目是（）A . 2B . 4 C. 6 D . 8第 9 题10.FP=1 在图示梁A．DE、AB 段第10题AE 上移动， K 截面弯矩影响线上竖标等于零的部分为（B．CD、DE 段C．AB 、BC 段D．BC、CD段）二、填空题：（共10 题，每题 2 分，共20 分）1.两刚片用一个铰和 _________________相联，组成无多余约束的几何不变体系。

2.所示三铰拱的水平推力 FH 等于 _______________。

一、填空题。

1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 梁 和 钢架 ，主要承受轴力的是拱 和 桁架 。

2、选取结构计算简图时，一般要进行杆件简化、支座 简化、 结点 简化和 荷载 简化。

3、分析平面杆件体系的几何组成常用的规律是两刚片法则、 三钢片 和二元体法则。

4、建筑物中用以支承荷载的骨架部分称为 结构 ，分为 板件 、 杆壳 和实体 三大类。

5、一个简单铰相当于 两个 个约束。

6、静定多跨梁包括 基础 部分和 附属 部分，内力计算从 附属 部分开始。

7、刚结点的特点是，各杆件在连接处既无相对 移动 也无相对 转动 ，可以传递 力 和 力矩 。

8、平面内一根链杆自由运动时的自由度等于三 。

二、判断改错题。

1、三刚片用三个铰两两相联不一定成为几何不变体系。

（ ）2、对静定结构，支座移动或温度改变不会产生内力。

（ ）3、力法的基本体系不一定是静定的。

（ ）4、任何三铰拱的合理拱轴不一定是二次抛物线。

（ ）5、图乘法不可以用来计算曲杆。

（ ） 三、选择题。

1、图示结构中当改变B 点链杆方向（不能通过A 铰）时，对该梁的影响是（ ）A 、全部内力没有变化B 、弯矩有变化C 、剪力有变化D 、轴力有变化2、右图所示刚架中A 支座的反力A H 为（ ）A 、PB 、2P -C 、P -D 、2P3、右图所示桁架中的零杆为（ ）A 、CH BI DG ,,B 、BI AB BG DC DG DE ,,,,,C 、AJ BI BG ,,D 、BI BG CF ,,4、静定结构因支座移动，（ ） A 、会产生内力，但无位移 B 、会产生位移，但无内力 C 、内力和位移均不会产生 D 、内力和位移均会产生5A 、θδ=+a cX B 、θδ=-a cXC 、θδ-=+a cXD 、θδ-=-acX四、对下图所示平面杆件体系作几何组成分析。

五、1‘用力法计算下图所示超静定组合结构，并画出梁式杆的M 图。

结构力学期末试题及答案一、选择题1. 下列哪个是结构稳定的条件？A. 受力框架为凿木结构。

B. 受力框架中各构件能连续运动。

C. 受力框架对任何外部作用均能保持初始形态。

D. 受力框架中各构件的受力分布均为均匀分布。

答案：C2. 以下哪个公式用于计算杆件的挠度？A. 弯矩—曲率关系式。

B. 应变—位移关系式。

C. 应力—应变关系式。

D. 应变—应力关系式。

答案：A3. 下列哪个是静力学的基本公理？A. 引力是沿杆件等距分布的。

B. 杆件各部分的变形是以弯曲为主。

C. 外载作用在结构上所引起的各个节点的变形D. 杆件内各点只承受正向载荷。

答案: C4. 下列哪个是典型静定结构？A. 连续梁。

B. 悬链线。

C. 桁架。

D. 拱桥。

答案：B5. 弯矩是指杆件上的哪种力？A. 剪力。

B. 弯矩。

C. 引弯力。

D. 位移力。

答案：B二、问题分析题1. 如图所示的悬臂梁受到均匀分布荷载，求支点处弯矩。

解答略。

2. 现有一自由悬臂梁，长度L，截面形状为正方形，求该梁在自重作用下的挠度。

解答略。

3. 请分析悬链线和刚性梁在受力过程中的异同点。

解答略。

4. 解释什么是静定结构和非静定结构，并列举各自的一个例子。

解答略。

三、计算题1. 如图所示的桁架结构，每根杆件长度为L，支座处受到垂直荷载F，请计算各个连接节点的受力情况。

解答略。

2. 一根长度为L，截面形状为圆形的悬臂梁，受到均匀分布荷载，请通过结构力学的理论计算方法，求该梁在距悬臂端点处的挠度。

解答略。

四、问答题1. 结构力学的研究对象是什么？其在工程中有什么应用？解答略。

2. 结构稳定的条件有哪些？请简要说明。

解答略。

3. 结构力学与弹性力学有什么区别和联系？解答略。

4. 结构力学的发展历程是怎样的？解答略。

以上为结构力学的期末试题及答案，包含选择题、问题分析题、计算题和问答题。

通过对这些内容的学习和掌握，可以更好地理解结构力学的基本原理和应用。

希望对你的学习有所帮助。

一、填空题。

1在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 _和 钢架，主要承受轴力的是拱 ____ 和桁架 。

2、 选取结构计算简图时， 一般要进行杆件简化、 支座 简化、结点 简化和 荷载 简化。

3、 分析平面杆件体系的几何组成常用的规律是两刚片法则、 三钢片 __________ 和二元体法则。

4、 建筑物中用以支承荷载的骨架部分称为 结构 ，分为________ 、 杆壳和实体 __________ 三大类。

5、 一个简单铰相当于 两个 个约束。

6、 静定多跨梁包括 基础 部分和 附属 部分，内力计算从 附属 部分开始。

7、 刚结点的特点是，各杆件在连接处既无相对 移动也无相对 转动，可以传递 力_和力矩 。

8、 平面内一根链杆自由运动时的自由度等于三。

、判断改错题。

1三刚片用三个铰两两相联不一定成为几何不变体系。

（ ） 2、 对静定结构，支座移动或温度改变不会产生内力。

（）3、 力法的基本体系不一定是静定的。

（ ）4、 任何三铰拱的合理拱轴不一定是二次抛物线。

（）5、图乘法不可以用来计算曲杆。

（ ）三、选择题。

A 、全部内力没有变化B 弯矩有变化C 剪力有变化D 轴力有变化2、右图所示刚架中 A 支座的反力H A 为（）P——C 2EIEI B1图示结构中当改变 B 点链杆方向（不能通过A 铰）时，对该梁的影响是（EI A3、右图所示桁架中的零杆为（ ）A DG,BI,CHB 、DE,DG, DC,BG, AB, BlC BG, Bl , AJD 、CF , BG,BI4、 静定结构因支座移动，（） A 、会产生内力，但无位移 B 会产生位移，但无内力 C 内力和位移均不会产生 D 内力和位移均会产生5、 对右图所示的单跨超静定梁，支座A 产生逆时针转角 二，支座B 产生竖直沉降C ,若取简支梁为其基本结构，则力法方程为（ ）AX c» a ~c 八AB X— —□El 1 az1X Ca聿我績f $y C=-Q 1aABDX -C =-QX 『F 、—r 1—.ElIa四、对下图所示平面杆件体系作几何组成分析。

结构力学期末考试试卷一、选择题（每题2分，共20分）1. 结构力学中，静定结构的内力可以通过什么方法求解？A. 静力平衡法B. 材料力学法C. 能量法D. 弹性力学法2. 根据弯矩图，下列哪一项不是梁的典型受力特征？A. 正弯矩B. 负弯矩C. 剪力D. 扭矩3. 影响结构稳定性的主要因素不包括以下哪一项？A. 材料性质B. 几何尺寸C. 外部荷载D. 环境温度4. 以下哪种情况下，结构的位移不会发生变化？A. 荷载增加B. 材料强度降低C. 约束条件不变D. 几何形状改变5. 根据欧拉公式，细长压杆的临界荷载与以下哪一项无关？A. 杆件长度B. 杆件截面积C. 材料的弹性模量D. 杆件的惯性矩...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述结构力学中静定结构与超静定结构的区别。

2. 解释什么是弯矩和剪力，并说明它们在梁的受力分析中的作用。

3. 描述结构稳定性的概念，并举例说明在实际工程中如何保证结构的稳定性。

三、计算题（每题25分，共50分）1. 给定一个简支梁，长度为10米，承受均布荷载q=20kN/m。

请计算梁的弯矩图，并求出最大弯矩和剪力。

2. 考虑一个由两根柱子支撑的框架结构，柱子的高度为20米，底部固定，顶部自由。

当顶部施加一个水平力P=100kN时，求出柱子的内力和位移。

四、论述题（共30分）1. 结构力学在现代建筑工程中的应用极其广泛，请结合实际案例，论述结构力学在桥梁设计中的重要性。

五、附加题（10分，可选做）1. 讨论在地震等自然灾害情况下，结构力学如何帮助我们评估和提高建筑物的抗震性能。

【结束语】本次考试到此结束，希望同学们能够通过本次考试，更好地理解和掌握结构力学的基本原理和应用。

在今后的学习和工作中，能够将所学知识灵活运用，为工程实践做出贡献。

祝同学们考试顺利！。

《结构力学》期末考试试卷(A 、B 卷-含答案)一、 填空题（20分）（每题2分）1.一个刚片在其平面内具有 3 个自由度； 一个点在及平面内具有 2 自由度；平面内一根链杆自由运动时具有 3 个自由度。

2.静定结构的内力分析的基本方法 截面法；隔离体上建立的基本方程是 平衡方程 。

3.杆系结构在荷载；温度变化；支座位移等因素作用下会产生 变形 和 位移 。

4.超静定结构的几何构造特征是 有多余约束的 几何不变体系 。

5.对称结构在对称荷载作用下；若取对称基本结构和对称及反对称未知力；则其中 反对称 未知力等于零。

6.力矩分配法适用于 没有侧移未知量的超静定梁与刚架 。

7.绘制影响线的基本方法有 静力法 法和 机动法 法。

8.单元刚度矩阵的性质有 奇异性 和 对称性 。

9.结构的动力特性包括 结构的自阵频率；结构的振兴型； 结构的阻尼 。

10. 在自由振动方程0)()(2)(2...=++t y t y t y ωξω式中；ω称为体系的 自振频率 ；ξ称为 阻尼比 。

二、试分析图示体系的几何组成（10分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。

（2）答：该体系是几何不变体系且无多余联系。

三、试绘制图示梁的弯矩图（１０分）（1）（2）答案：（１）（２）M图四、简答题（20分）1.如何求单元等效结点荷载？等效荷载的含义是什么？答案：2.求影响线的系数方程与求内力方程有何区别？答案：3.动力计算与静力计算的主要区别是什么？答案：4.自由振动的振幅与那些量有关？ 答案五、计算题（40分）1、用图乘法计算如图所示简支梁A 截面的转角A 。

已知EI=常量。

（10分）答案：解：作单位力状态；如图所示。

分别作出p M 和M 图后；由图乘法得：2.试作图示伸臂量的By F K M 的影响线。

答案：By F 的影响线K M 的影响线3.试用力法计算单跨静定梁。

并作M 图。

（10分）解：选取基本结构；并作出单位弯局矩图 和荷载弯矩图如图所示4.试用位移法求作图示连续梁的内力图。

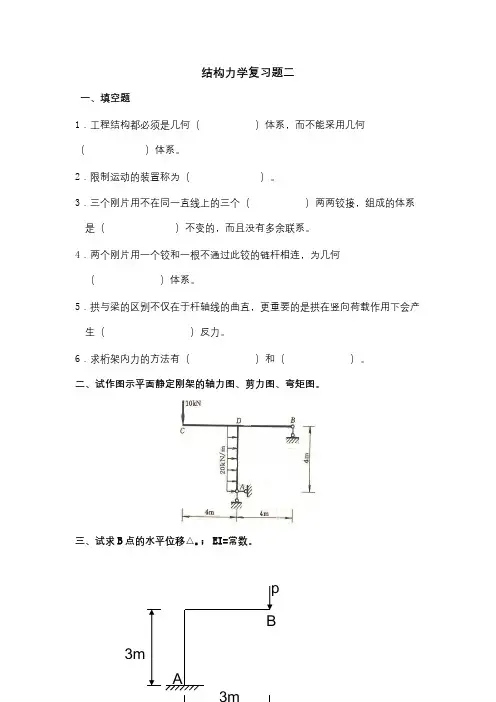

结构力学复习题二一、填空题1．工程结构都必须是几何（）体系，而不能采用几何（）体系。

2．限制运动的装置称为（）。

3．三个刚片用不在同一直线上的三个（）两两铰接，组成的体系是（）不变的，而且没有多余联系。

4．两个刚片用一个铰和一根不通过此铰的链杆相连，为几何（）体系。

5．拱与梁的区别不仅在于杆轴线的曲直，更重要的是拱在竖向荷载作用下会产生（）反力。

6．求桁架内力的方法有（）和（）。

二、试作图示平面静定刚架的轴力图、剪力图、弯矩图。

三、试求B点的水平位移△x； EI=常数。

p3mAB四、试求BC杆中点D点的竖向位移。

EI=常数五、试用力矩分配法计算图示刚架，并绘M图，（EI=常数）（D、E、C为固定端约束）（30分）mkNq/20结构力学复习题二答案一、填空题1．不变；可变；2．约束；3．铰；几何；4．不变；5．水平6，截面法和节点法二、三、; 20KNYA=+10 N图-10 -3080Q图+40120160M图;30KN YB=;80KN XA=四、 五、1）计算固定端弯矩2203660121260FCAF AC ql M KN mM KN m⨯===-=-- 2）计算分配系数Pl2l 31155()222648Dyl l Pl Pl EI EI∆=⨯⨯⨯=;80KN X A =42242424542220541205CA CB CD i i i i i i i i μμμ⨯==⨯+⨯+⨯====3)进行分配和传递结构力学复习题三一、画静定平面刚架的轴力图、剪力图、弯矩图。

二、试作梁的反力R A、R B影响线及Q B的影响线（机动法）。

三、悬臂刚架在C点作用荷载P，试求D点的挠度，EI=常数。

四、求支座反力，并作梁的Q 、M 图。

五、用力法或位移法分析图示刚架，绘制弯矩M 图。

EI=常数。

q1（+）1（+） 1（-） 结构力学复习题三答案一、二、三．Pl2l四、 支反力Q 图五、186121428.E D C A A Y KNY KN Y KN Y KN M KN m=====16618+-214 42222223480563814414228cCB CAc cc CB c CA c AC c mM M ql i i ql i ql ql M i ql M i ql M i θθθθθθ=+=-+=⇒==-=-====∑311529()2226248Dy l l Pl l Pl pll EI EI∆=⨯⨯⨯+⨯=结构力学复习题一一、用截面法计算图示桁架中2、4杆件的内力。

第1题第2题2.图示外伸梁，跨中截面C的弯矩为（⋅m D．17kN m题7图图（a）图（b）图（c）图（d）位移法典型方程中系数k ij=k ji反映了（）A.位移互等定理B.反力互等定理第9题第10题10.FP=1在图示梁AE上移动，K截面弯矩影响线上竖标等于零的部分为（）．DE、AB段B．、DE段C．AB、BC段D．BC、CD段二、填空题：（共10题，每题2分，共20分）两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。

所示三铰拱的水平推力3.图示结构，当支座A发生转角 时，引起C点的竖向位移为_____________。

aa aPF第2题第3题4.机动法作静定结构内力影响线依据的是_____________。

5．静定结构在荷截作用下，当杆件截面增大时，其内力____________。

6.图示梁截面C的剪力影响线在杆端D处的纵标值y D为_________。

第6题第7题7.图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。

8.图示结构用力法计算时，不能选作基本结构的是______。

第8题 (a) (b) (c) (d)9.对称结构在对称荷载作用下，若取对称基本结构并取对称与反对称未知力，则其中_____________未知力等于零。

10.力矩分配法适用于_____________结构。

三、问答题：（共2题，每题5分，共10分）1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？四、计算题：（1、2题8分，3题10分，4、5题12分,4题共计50分）1．图示桁架，求1、2杆的轴力。

2．图示刚架，求支座反力，并绘弯矩图。

3．用力法计算图示刚架，并绘其M 图，EI 为常数。

D 4mN/mEI10kN/mA B C D2EI EI4m 2m 4mGFEIllA DBC EI EI EI F P l F P (2)(4)10k N /m4．用位移法计算图示结构，并绘其弯矩图，EI 为常数。

一、选择题:（共10题，每小题2分，共20分）3. A二、填空题（共10空，每空2分，共20分）1.不通过此铰的链杆2. FP/2（→） θ（↓） 4. 刚体体系虚功原理 5.不变2 8.（c ） 9.反对称 10.无侧移的超静定结构三、问答题：（共2题，每小题5分，共10分）1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？答.图乘法的应用条件：1）杆轴线为直线，2）杆端的EI 为常数3）MP 和M 图中至少有一个为直线图形。

否。

（7分）2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？ 答：不对。

仅受荷载作用的超静定结构，其内力分布与该结构中的各杆刚度相对值有关；而受非荷载因素作用的超静定结构，其内力则与各杆刚度的绝对值有关。

（7分）四、计算题. （1、2题8分，3题10分，4、5题12分,4题共计50分）1．图示桁架，求1、2杆的轴力。

解：F N1=75KN ，F N2=2135-KN 2．图示刚架，求支座反力，并绘弯矩图。

解：F Ay =22KN （↓）F Ax =48KN （←）F By =42KN （↑）最终的弯矩图为：3．用力法计算图示刚架，并绘其M 图，EI 为常数。

解：原结构为1次超静定结构。

选取基本体系如图(a)所示，基本方程为1111P 0X δ∆+=。

系数和自由项分别为11143EIδ=，1P 203EI ∆= 解得1107X =-。

弯矩图如图(d)所示。

4．用位移法计算图示结构，并绘其弯矩图，EI 为常数。

解： (1)确定基本未知量数其基本未知量只有结点A 的转角Z1。

(2)选择基本体系(3)建立典型方程(4)求系数和自由项 i i i k 62411=+=21P 121ql F -=(5)解方程，求基本未知量iql Z 7221 (6)作最后弯矩图M基本体系 M 1图 M P 图 M 图5．用力矩分配法计算图示结构，并绘其弯矩图，EI 为常数。

《结构力学》期末复习题一．计算下图所示桁架支座反力及1、2杆轴力。

M达最大值和二．P=1在静定多跨梁A B C D E上移动（见下图），作截面F的弯矩影响线，并画出使F 最小值时的可动均布荷载的最不利布置。

三、计算下图所示刚架B截面转角，EI=常数。

四、用力法作下图所示刚架的弯矩图，EI=常数。

五、用力矩分配法计算下图（a ）所示刚架，作弯矩图，EI=常数。

固端弯矩见下图（b ）。

六、计算下图所示桁架 的支座反力及1、2杆的轴力。

七、P=1在下图所示的静定多跨梁ABCD 上移动。

（1）作截面E 的弯矩影响线；（2）画出使E M 达最大值和最小值时的可动均布荷载的最不利布置；（3）当均布可动荷载m kN q 15 时，求m ax E M 的值。

九、用力法计算下图所示刚架，画M 图，EI=常数。

十、画出用位移法计算下图所示刚架的基本体系和基本未知量；写出位移法基本方程。

设结点角位移为1∆，结点线位移为2∆，计算系数11k 、22k 。

EI=常数。

十一、 用力矩分配法计算如图(a)所示连续梁，画M 图，EI=常数。

固端弯矩表见图(b)所示。

十二、 计算如图所示桁架的支座反力及a 、b 杆的轴力。

十三、 已知伸臂梁截面c （图a ）剪力影响线如图b 所示，求可任意分布的均布荷载m kN q 3 作用下，截面c 剪力最大值。

十四、 计算如图所示刚架B 点的水平位移，EI ＝常数。

十五、 用力法计算如图所示刚架，画M 图，EI=常数。

十六、画出用位移法计算如图所示刚架的基本体系和基本未知量；写出位移法基本方程；设结点角位移为1∆，结点线位移为2∆，计算系数11k 、22k 。

EI=常数。

《结构力学》期末练习题参考答案责任教师：范洁群一．解：（1）()↑=kN Y A 15，()↑=kN Y B 25，0=A X（2）压）(5.221kN N -=（3）（拉）＝07.452N 二．解：F M 影响线，见图（a ）F M 达最大、最小的最不利布置见图（b ）三．解：（1）在B 截面处加单位力系M=1（2）作1M 图，见图（a ）（3）作P M 图，见图（b ）（4）计算B φ()↵=∙==∑∑⎰EIy EI ds EI M M P B 80101ωφ四．解：（1）一次超静定，选基本体系及基本未知量，见图（a ）（2）列力法方程01111=∆+P X δ（3）作1M 图，见图（b ） 作p M 图，见图（c ）（4）计算P 111∆δEI ds EI M 452111==∑⎰δ EIEI M M P P 48611-==∆∑⎰ （5）解方程kN X P8.101111=∆-=δ（6）作M 图，见图（a ）P M X M M +=11五．解：（1）计算分配系数（令EI=1）13==BA BA i S 25.0=BA μ24==BD BD i S 5.0=BD μ14==BC BC i S 25.0=BC μ14==CE CE i S 5.0=CE μ(2)计算固端弯矩 m kN ql M F BA ∙==18812 m kN ql M F BC∙-=-=121212 m kN ql M F BC ∙==121212 (3)分配与传递（4）作M 图，见图六．解：1． 求支座反力由0=∑A M 得，01240153282424=⨯-⨯-⨯-⨯B y 即kN y B 48=()↑ 由0=∑x 得，kN X A 24= ()← ∑=0y kN Y 24483040=-+=()↑2． 求杆1、2的轴力kN N 601=（拉）kN N 362= （拉）七．解：（1）E M 影响线见图（a ）（2）m ax E M 的最不利布置见图（b ）（3）m in E M 的最不利布置见图（c ）(4)m kN q M E ∙=⨯⨯⨯==∑+603462115m ax ω九．解：（1） 在A 点加竖向单位力P=1（2） 作1M 图，见图（a ）（3） 作P M 图，见图（b ）（4） 计算∆∑∑⎰∙∙=∙=∆011y EI ds EI M M P ω⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯⨯-=846211244211EIEI192-= ()↑九．解：（1）一次超静定，基本体系和基本未知量如图（a ）（2）列力法方程01111=∆+∙P x δ（3）作1M 图，见图（b ）作P M 图，见图（c ）（4）计算11δ、P 1∆EIEI EI ds EI M 36336212332112111=⨯⨯⨯+⨯⨯⨯⨯==∑⎰δ ()EI EI ds EI M M P P 486369018212111=⨯⨯+⨯⨯=∙=∆∑⎰ (5)解方程kN x P5.131111-=∆-=δ（6）作M 图P M x M M +∙=11，见图（d ）十．解：（1）基本体系和基本未知量如图（a ）（2）列位移法基本方程01111=+∆∙P F k（3）计算11k作1M 图，见图（b ）∑=0x 1251232211EI l i l i k BD BC =+= （4）计算P F 1作P M 图，见图（c ）∑=0x 0121=+P FkN F P 121-=十一、解：（1） 计算分配系数（令EI=1）18244=⨯==BA BA i s 5.0=BA μ 165.144=⨯==BCBC i s 5.0=BC μ 165.144=⨯==CBCB i s 5.0=CB μ 16233=⨯==CD CD i s 5.0=CD μ（2） 计算固端弯矩m kN l P M F BC ∙-=⨯⨯-=∙∙-=246328181 m kN l P M FCB ∙=⨯⨯=∙∙=246328181 m kN l q M F CD ∙-=⨯⨯-=∙∙-=2736681812 （3） 分配与传递（4） 画弯矩图()m kN ∙，见下图所示。

结构力学九套期末复习题及答案work Information Technology Company.2020YEAR目录复习题一 (3)复习题二 (6)复习题三 (9)复习题四 (13)复习题五 (17)复习题六 (19)复习题七 (24)复习题八 (27)复习题九 (31)复习题一一． 是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分） 1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ） 3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二． 选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

2.图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch ; B.ci; C.dj; D .cj.23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).三（本大题 5分）对图示体系进行几何组成分析。

《结构设计原理》复习题（A 卷）7月无纸化考试复习专用一、填空题1．受弯构件正截面破坏的三种形式为少筋梁破坏、 和 。

答案：受弯构件正截面破坏的三种形式为少筋梁破坏、 适筋梁 和 超筋梁 。

2．大偏心受压构件的相对受压高度x 应在大于 ，小于 之间变化。

答案：大偏心受压构件的相对受压高度x 应在大于's a 2，小于0h b ξ之间变化。

3．混凝土保护层的作用有 和 。

答案：混凝土保护层的作用有 保护钢筋不受大气侵蚀 和 保证钢筋与混凝土间良好粘结 。

4．后张法构件的第一批损失I σ由 构成，第二批损失II σ由 构成。

答案：后张法构件的第一批损失I σ由421l l l σσσ++构成，第二批损失II σ由65l l σσ+构成。

5．轴心受压构件根据所配箍筋的不同分为 和 。

答案：轴心受压构件根据所配箍筋的不同分为 普通箍筋柱 和 螺旋箍筋柱 。

二、判断题1. 结构的安全性、适用性和耐久性总称为结构的可靠性。

（ ）A.正确B.错误答案：A2. 混凝土的收缩、徐变、温度变化等引起的变形为体积变形。

（ ）A.正确B.错误3. 作用长期效应组合是永久作用标准值与可变作用频遇值效应组合。

（ ）A.正确B.错误答案：B4. 判别大偏心受压破坏的本质条件是0030h e .≥η 。

（ ）A.正确B.错误5. 预应力混凝土受弯构件依据正截面承载力要求确定预应力钢筋面积。

（ ）A.正确B.错误三、选择题1. 与素混凝土梁相比，适量配筋的钢混凝土梁的承载力和抵抗开裂的能力（ ）。

A.承载力提高很多，抗裂提高不多。

知识归纳整理《结构力学》期末复习题答案一. 判断题：择最合适的答案，将A、B、C或者D。

1.图1-1所示体系的几何组成为 。

（A）几何不变体系，无多余约束 （B）几何不变体系，有多余约束（C）几何瞬变体系 （D）几何常变体系图1-1答：A。

分析：取掉二元体，结构变为下图DE,DG和基础为散刚片，由三铰两两相连，三铰不交一点，所以组成几何不变体系，无多余约束，所以答案为（A）2.图1-2所示体系的几何组成为 。

（A）几何不变体系，有多余约束 （B）几何不变体系，无多余约束（C）几何瞬变体系 （D）几何常变体系图1-2答：A。

求知若饥，虚心若愚。

图中阴影三角形为一具刚片，结点1由两个链杆连接到刚片上，结点2由两个链杆连接到刚片上，链杆12为多余约束，所以整个体系为有一具多余约束的几何不变体系，所以答案为（A）3.图1-3所示体系的几何组成为 。

（A）几何不变体系，有多余约束 （B）几何不变体系，无多余约束（C）几何瞬变体系 （D）几何常变体系图1-3答：A。

如果把链杆12去掉，整个体系为没有多余约束的几何不变体系，所以原来体系为有一具多余约束的几何不变体系，所以答案为（A）4.图1-4所示体系的几何组成为 。

（A）几何不变体系，无多余约束 （B）几何不变体系，有多余约束（C）几何瞬变体系 （D）几何常变体系图1-4答：A。

刚片1478由不交一点的三个链杆连接到基础上，构成了扩大的地基，刚片365再由不交一点的三个链杆连接到地基上，所以整个体系为没有多余约束的几何不变体系，所以答案为（A） 5.图1-5所示的斜梁AB 受匀布荷载作用，0≠θ，B 点的支座反力与梁垂直,则梁的轴力 （A）全部为拉力 （B）为零（C）全部为压力 （D）部分为拉力，部分为压力图1-5答：C。

B 点支座反力与梁垂直，对梁的轴力没有贡献，竖直方向匀布荷载总是使AB 梁受压，所以答案为（C）。

6.图1-6所示结构C 点有竖直方向集中荷载作用，则支座A 点的反力为图1-6（A）()↑PF （B）。

《结构力学》专升本 一1、图1 属几何 体系。

（ ） A. 不变，无多余约束 B. 不变，有多余约束 C. 可变，无多余约束 D. 可变，有多余约束图12、两个刚片，用三根链杆联结而成的体系是：（ ） A ．几何常变 B ．几何瞬变C ．几何不变D ．几何不变或几何常变或几何瞬变 3、三个刚片用( )的三个铰两两相联可以组成几何不变体系。

A ．共线 B ．不共线 C ．虚拟 D ．非虚拟4、静定结构的几何组成特征是( )。

A ．体系几何不变B ．体系几何不变且无多余约束C ．体系几何可变D ．体系几何瞬变 5、计算内力的一般方法是( )。

A ．静力分析B ．节点法C ．截面法D ．综合几何、物理和静力学三方面 6、在温度改变的影响下，静定结构将：（ ） A. 有内力、有位移 B. 无内力、有位移 C. 有内力、无位移 D. 无内力、无位移7、梁的绝对最大弯矩表示在一定移动荷载作用下（ ）。

A. 梁某一截面的最大弯矩B. 梁某一截面绝对值最大的弯矩C. 梁所有截面最大弯矩中的最大值D. 当移动荷载处于某一最不利位置时相应的截面弯矩8、欲使支座B 截面出现弯矩最大负值maxB M ,梁上均布荷载的布局应为：（ ）9、作用于静定多跨梁基本部分上的荷载在附属部分上（ ）。

A ．绝对不产生内力B ．一般不产生内力C ．一般会产生内力D ．一定会产生内力B A CD(a)(b)2110、在竖向荷载作用下，三铰拱（ ）A ．有水平推力B ．无水平推力C ．受力与同跨度、同荷载作用下的简支梁完全相同D ．截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大 11、图3所示结构内力为零的杆件有（ ）。

A ．BE 杆，B ．AE 、BE 杆，C ．AE 、BE 、CE 杆D ．AE 、CE 杆12、图4所示对称刚架，在反对称荷载作用下，求解时取半刚架为（ D ）A ．图（a ）B ．图（b ）C ．图（c ）D ．图（d ）图4 图（a ） 图（b ） 图（c ） 图（d ）13、图5所示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ）A.chB.ciC.djD.cj14、图6所示简支梁上有单位力偶移动，其截面C 的剪力影响线应该是第 图。

结构力学 A复习题一、判断题（每题2分，共10 分）1、从几何组成分析上来看，超静定结构和静定结构的区别是有无多余约束。

（）A.正确B.错误答案：A知识点：第二章难度：2解析：基本概念2、在具有一个自由度的体系上加上一个二元体时，所得新体系的自由度为1。

（）A.正确B.错误答案：A知识点：第二章难度：2解析：利用二元体规则可知A是正确的。

3、力法和位移法中的基本结构为超静定结构。

（）A.正确B.错误答案：B知识点：第九、十章难度：2解析：根据力法定义可知B是正确的。

二、选择题（每小题2分，共10分）1、由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（）。

A．产生内力B．不产生内力C．产生内力和位移D．不产生内力和位移答案：B知识点：第三章至第八章难度：2解析：由静定结构的受力和变形特点可知B是正确的。

2、位移计算时,虚拟单位广义力的原则是使外力功的值恰好等于（）。

A．1kNB．1kNmC．所求位移值D．所求内力值答案：C知识点：第八章难度：2解析：根据单位荷载法的定义定义可知C是正确的。

三、分析填空题（每题3分，共12分）1、图所示体系为（）。

答案：几何不变且无多余约束体系知识点：第二章难度：2解析：根据二元体规则和两刚片规则。

2、将图中铰A撤去，相当于撤去的约束数目为（）。

答案：4知识点：第二章难度：2解析：铰A是连接3个刚片的复铰。

3、图所示体系为（）。

答案：几何不变且无多余约束体系知识点：第二章难度：2解析：三刚片规则可知上部结构可取为一个刚片，它和地基之间又符合两刚片规则。

4、图所示体系为（ ）。

答案：几何可变体系 知识点：第二章 难度：2解析：根据二元体规则。

四、作图题。

本大题包括4道小题。

（共38分）1、画出图示结构位移法计算的基本结构。

（在原图上画出）（6分）答案：知识点：第十章 难度：2解析：基本规则。

2、绘制图示单跨静定梁的内力图。

（10分）1角位移（3分，其中位置标正确1分） 2线位移（3分，其中位置标正确1分）10KN/m 4m20KN 30KN.m 2m C B AD E 2m 3m答案：(支座反力2分) ( 4分)( 4分)知识点：第三章 难度：3解析：截面法求取各分段点截面的内力值。

山东交通学院结构力学07-08(1)期末考试A卷答案————————————————————————————————作者：————————————————————————————————日期：2山东交通学院期末考试 结构力学 课程试卷答案和评分标准（ A ）卷 2007 ——2008 学年第 一 学期 第 1 页 共 4 页题号 一 二 三 四 五 六 七 总分 审核得分得分 阅卷人一、本大题共六个小题，每小题4分，共24分。

1、分析图示平面体系的几何构造特性： 几何瞬变体系 (4分) 。

2、图示三铰拱，已知其水平推力Ｈ＝1.5Ｐ，该拱的矢跨比ｆ／L ＝ 1/6 （4分） 。

3、请把图示桁架中的零杆标注在图上。

4、图a 所示结构，如取图b 为力法基本体系，请计算自由项。

解:5、图示结构中，AB 杆A 端的力矩分配系数AB μ等于 6/17 (4分) 。

6、线弹性结构的三个常用的互等定理是 功的互等定理 （1分） 、反力互等定理（1分） 和 位移互等定理（1分）其中， 功的互等定理（1分） 定理是最基本的。

………………………密……………………封……………………线……………………试卷适用班级 土木051~7（升），土升071 班级 M()()()()()分分分分1111112211l c c l C R c c C R -=⎪⎭⎫⎝⎛•-=-=∆=•--=-=∆∑∑∆∆（标2根1分）（标3根2山东交通学院期末考试 结构力学 课程试卷答案和评分标准（ A ）卷 2007 ——2008 学年第 一 学期 第 2页 共 4页得分 阅卷人二、本大题共四个小题，每小题5分，共20分。

1、绘制图示多跨静定梁的K M 和左C Q 的影响线。

(K M 图 3分；左C Q 图2分；每图不写数值扣0.5分，不标正负号扣0.5分)2、 请画出用位移法计算图示结构时的基本结构图。

(画在原图上)3、作图示结构的M 图。

(不标注数值扣1分)4、 图为刚架的弯矩图，请画出剪力图。

成人高等教育《结构力学（土木类）》复习资料1、用图乘法求位移的必要条件之一是（）结构可分为等截面直杆段；2、( )个刚片用一个铰和两对平行链杆两联相连，若两对平行链杆方向不同，则组成内部无多余约束的几何不变体系，反之，体系几何可变。

三3、单位荷载法是由（）推导出来的。

虚力原理4、三铰拱的合理拱轴线为（）确定荷载下且跨度给定时为合理轴线5、图示结构，M影响线（下侧受拉为正）D处的纵坐标为（）。

[如图1]图16、在线弹性体系的四个互等定理中，最基本的有（）虚功互等定理7、房屋的阳台挑梁、雨蓬等悬挑结构，一端为自由端，另一端是（）约束。

光滑面约束8、力法的基本未知量是多余约束力9、确定图示结构的超静定次数为（）。

[如图1]图1210、单位荷载法梁位移的计算公式为：其中Mp是指( )结构在荷载作用下的弯矩图11、图示刚架l > a > 0，B点的水平位移是（）。

[如图1]图1向右12、位移法典型方程实质是[ ]平衡条件13、图示结构按位移法求解时，基本未知量个数为（）。

[如图1]图1614、在一个无多余联系的几何不变体系上加上一个二元体，得到的体系为无多余联系的几何不变体系15、常用的杆件结构类型包括梁、拱、刚架等16、以下选项中相当于2个约束的有（）B单铰D定向支座17、已知某单元的结点位移向量[如图1]，则单元类型不是（）图1A梁单元C一般杆单元D其他单元18、位移法典型方程中系数[如图1]反映了下列说法不正确的是（）图1A位移互等定理C变形协调D位移反力互等定理19、力偶的三要素（）。

A力偶矩的大小B力偶的转向C力偶的作用平面20、下列几何构造不属于几何瞬变体系的体系有（）。

A、[如图1]B、[如图2] C、[如图3]D、[如图4]图1图2图3图4 ABC21、以下选项中不是3个约束的有（）A链杆B单铰22、下列构件（）属于杆件。

A轴B梁C柱23、单元刚度矩阵中元素[如图1]的物理意义不包括（）。
