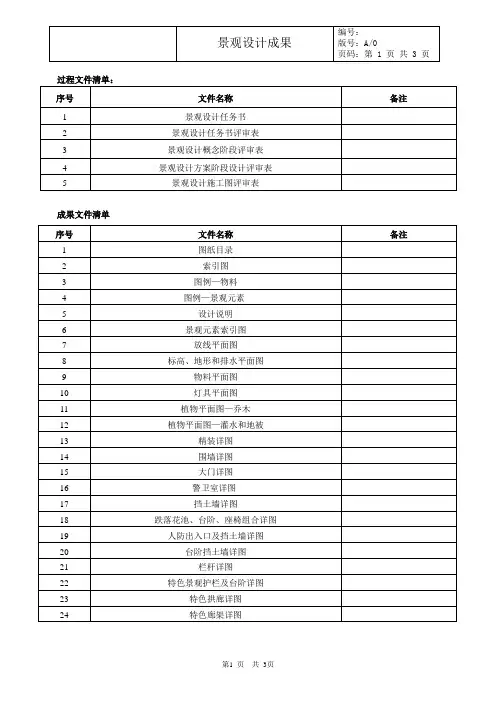

景观设计图纸成果

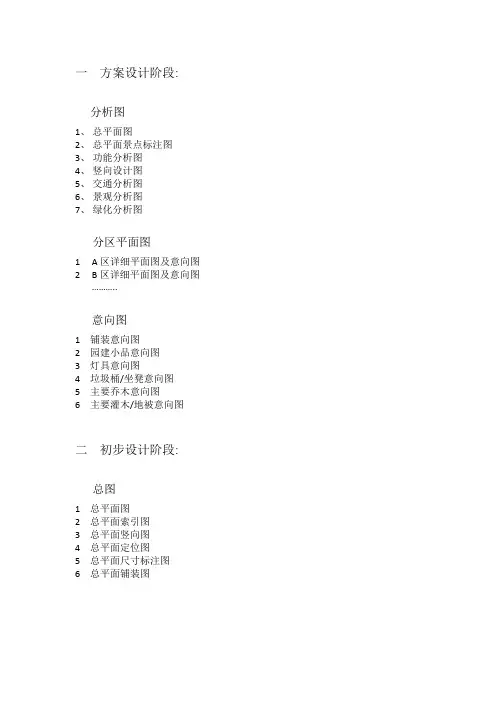

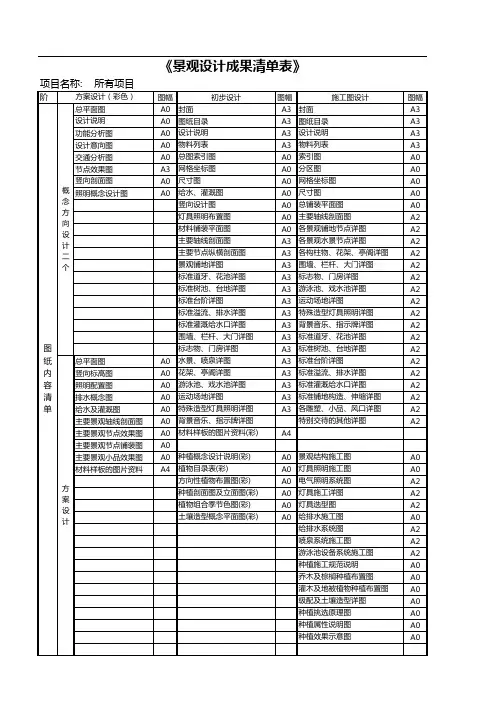

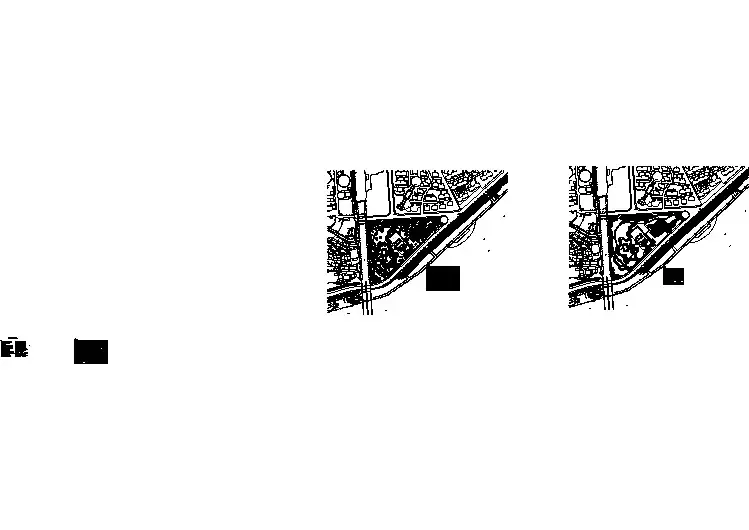

一方案设计阶段:分析图1、总平面图2、总平面景点标注图3、功能分析图4、竖向设计图5、交通分析图6、景观分析图7、绿化分析图分区平面图1A区详细平面图及意向图2B区详细平面图及意向图………..意向图1铺装意向图2园建小品意向图3灯具意向图4垃圾桶/坐凳意向图5主要乔木意向图6主要灌木/地被意向图二初步设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图2B区园建平面,立面,剖面图…………备注:园建包括廊架、跌水池、装饰构架（钢结构、膜结构除外），硬地铺装，浮雕与雕塑（只提供宣传及创意建议）等绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图三施工图设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图,节点大样图2B区园建平面,立面,剖面图,节点大样图绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图5苗木统计表结构部分1 各分区园建所需结构图水电部分1景观给排水分区索引平面图2 A区给排水平面图3B区给排水平面图……..4 各水景给排水详图电气部分1景观给排水分区索引平面图2A区给排水平面图3 B区给排水平面图……..。

景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。

1、工作目标1.1规范化——有效提高设计的工作质量。

1.2标准化-—提高设计的工作效率。

1。

3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。

3、工作风格3。

1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。

图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。

2目录、1。

3景观设计总说明:L—SM—XX1。

4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。

6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。

7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。

8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。

2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。

设计深度应满足以下要求：2。

1 能据以编制施工图预算；2。

2 能据以安排材料、设备订货及非标准材料的加工；2。

3 能据以进行施工和安装；2.4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。

2024年景观施工图各图总结范文第一章：项目概述2024年的景观施工图包括了多个图纸，从整体规划到具体细节都有详细的设计。

本文将对这些图纸进行总结和分析，以便更好地了解该项目的规模和设计。

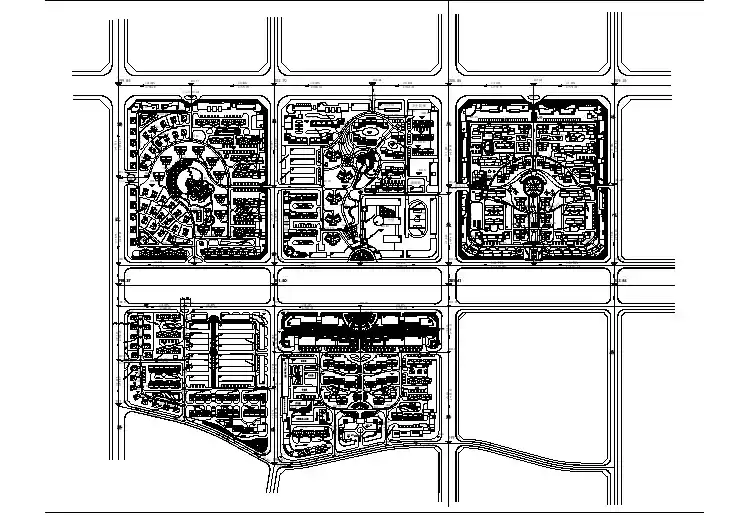

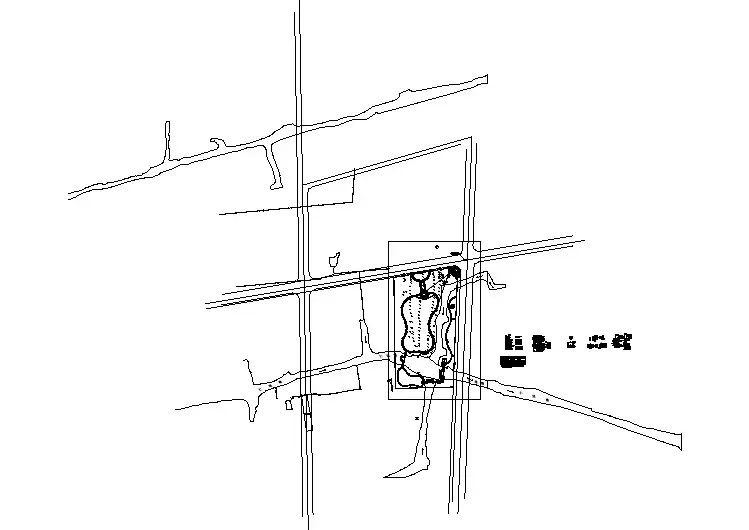

第二章：总平面图总平面图是整个景观项目的鸟瞰图，展示了各个功能区的布局和大小。

从总平面图中可以看到，整个景观项目分为主要步行区、草地区、花坛区和水池区等几个主要功能区。

其中，主要步行区贯穿整个景观，连接了各个功能区。

草地区和花坛区则作为景观的绿化部分，增加了空间的美感。

水池区位于中央，起到了点缀整体景观的作用。

第三章：功能分区图功能分区图进一步展示了各个功能区的具体细节和布局。

在主要步行区，规划了多条步道和休憩区，为游客提供了休息和观赏的场所。

草地区设有多个草地，用于举办户外活动和休闲娱乐。

花坛区则种植了各种花卉和灌木，为整个景观增添了色彩和生机。

水池区则设置了多个水池和喷泉，给游客带来了视觉上的享受和清新感。

第四章：道路和步道图道路和步道图展示了景观项目内的道路和步道的具体布局和细节。

在图纸中可以看到，主要步行区设有多条宽敞的人行道，还有很多支路连接各个功能区。

这些道路和步道都考虑到了无障碍通行的需求，为残障人士提供了便利。

第五章：绿化图绿化图展示了景观项目中各个绿化区域的具体布局和种植物的种类。

在图纸中可以看到，草地区种植了多种草坪和地被植物，花坛区则种植了各种花卉和灌木。

设计师根据不同的季节和色彩搭配了不同的植物，使整个景观在不同的季节中都能展现出不同的美感。

第六章：水池和喷泉图水池和喷泉图展示了景观项目中水池和喷泉的具体形状和设计。

通过这些图纸，我们可以看到，水池和喷泉的形状各异，有的是长方形的，有的是圆形的，还有的是弯曲的。

这些水池和喷泉不仅起到了装饰景观的作用，还可以为游客提供凉爽和娱乐的场所。

第七章：灯光图灯光图展示了景观项目中灯光的具体布局和设计。

通过这些图纸，我们可以看到，灯光分别设置在各个功能区和路灯上，以提供足够的照明。

一、引言随着我国城市化进程的加快，景观设计在城市建设中扮演着越来越重要的角色。

为了提高自身专业素养和实际操作能力，我参加了为期一个月的景观设计实训。

通过实训，我对景观设计有了更深入的了解，以下是我对本次实训成果的总结。

二、实训背景本次实训是在我国某知名景观设计公司进行的，实训时间为一个月。

实训期间，我跟随导师参与了多个实际项目，包括公园、住宅小区、商业广场等景观设计。

通过实地考察、方案设计、施工图绘制等环节，我对景观设计有了全面的认识。

三、实训内容1. 实地考察在实训初期，我跟随导师进行了实地考察，了解了景观设计的基本流程。

考察内容包括地形地貌、植被资源、人文环境等。

通过实地考察，我对景观设计有了初步的认识，为后续设计工作奠定了基础。

2. 方案设计在导师的指导下，我参与了多个景观设计方案的设计。

设计过程中，我学习了如何运用专业软件进行方案绘制，包括AutoCAD、SketchUp、Photoshop等。

同时，我还学习了景观设计的基本原则，如生态性、功能性、美观性等。

3. 施工图绘制在完成方案设计后，我跟随导师学习了施工图绘制。

施工图是景观设计的重要环节，它将设计方案转化为可施工的图纸。

在绘制施工图的过程中，我学会了如何根据方案设计进行细部设计，如地形处理、植被配置、铺装设计等。

4. 项目管理在实训过程中，我还参与了项目管理的相关工作。

我学习了如何与客户沟通，了解客户需求，如何协调施工队伍，确保项目顺利进行。

四、实训成果1. 完成项目方案设计在实训期间，我独立完成了2个景观设计方案，包括公园和住宅小区。

设计方案得到了导师和客户的认可。

2. 完成施工图绘制我参与了3个景观设计项目的施工图绘制，包括地形处理、植被配置、铺装设计等。

施工图绘制质量得到了客户和施工方的认可。

3. 提升专业技能通过实训，我的专业技能得到了显著提升，包括软件操作、设计理念、项目管理等方面。

五、心得体会1. 理论与实践相结合在实训过程中，我深刻体会到理论与实践相结合的重要性。

景观方案设计包过以下部分图纸：01．封面02．图纸目录03．设计说明（包括设计理念.手法.及材料.技术.等说明）04．区位分析05．总体规划及建筑分析06．景观彩色总平面图07．景观分析图08．功能分析图09．交通分析图10．灯光分析图11．竖向设计图12．管理系统设计图13．植物分析图（包括主要植物的选择及照片，具体苗木品种.规格）14．分区设计图（重点区域及部分主要构筑物设计图）15．开盘区详细设计图16．主入口详细设计图17．次入口详细设计图18．轴线景观区详细设计图（多张）19．主要景观区详细设计图（多张）20．宅间设计详细图纸（多张）21．花园洋房区域详细设计图22．入口详细设计图23．小高层区域详细设计图24．商业转角详细设计图25．商业标准段设计图26．一.三区商业入口详细设计图27．人防出入口设计图28．围墙设计图29．透视图（主要包含：开盘区．主入口．主要景观区．宅间．花园洋房区域．商业转角．商业标准段．一.三区商业入口详细设计图等．）30．剖面图（多张）31．景观元素控制图32．构筑物意向图33．铺地意向图34．家具意向图35．灯具意向图景观初步设计包过以下部分图纸：01．景观序言篇：02．图纸目录03．设计说明04．景观总体设计：05．总平面图06．总平面标注图07．网格定位图08．竖向设计图09．景观分析图10．交通分析图10．灯光分析图11．灯具示意图12．公共设施示意图13．植物分析图（包括主要植物的选择及照片，具体苗木品种.规格）14．植物示意图15．道路铺装意向图16．道路铺装索引图17．车行道铺装大样图18．人行铺装大样图19．地面停车位大样图20．明沟大样图21．景观透视图部分22．透视图索引图23．局部效果（多张）24．景观详图及剖立面部分25．景观分区索引图26．各个分区景观平面图27．各个分区灯光平面图28．各个分区铺装平面图29．各个分区尺寸及竖向平面图30．各个分区剖面图31．各个分区的节点设计图32．人防出入口设计详图33．围墙设计详图以上图纸为各个阶段的主要图纸，效果图和剖面图部分没有写的很具体但内容很多张，这是可以明确的。

景观方案设计阶段（本册）:1设计总说明及经济技术指标；2总体彩色平面总图；3竖向高程设计图；4总体鸟瞰图（su）；5功能结构分析图（功能结构、交通、绿化、灯光照明）6主要景观组团及各入口放大平面图；7主要节点平面图（材质、铺地形式、颜色）8节点景观透视图（包括入口门卫、围墙、水景等）9植物配置图和表格10公共设施布置及示意图（包括花钵、长凳、垃圾桶、户外家具、指示牌、采光井、健身设施等）；11铺地材料意向图；施工图阶段：1.图纸目录2.环施（1）首页，材料明细表，指标表（2）总图表明总平面图中各部分设施，家具、花钵、垃圾桶等小品摆放位置定位（3）竖向图标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高以及微地形高程等（4）总图定线标注总平面中各部分设施、道路、构筑物等的详细尺度（5）铺装形式图清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）铺装定线图清楚绘制各道路系统及主要广场铺装的放线基点定位（7）节点详图具体节点做法及大样图4. 通用设计及详图设计(地方标准通则):（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）各分区平面详图：①.分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，转角处材料交接，所有铺贴材料需与总平面图交圈；②.地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③.竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸；④.平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（3）各分区小品立（剖）面详图:①.分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，转角处材料交接，所有贴面材料需与总平面图交圈；②.标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③.立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

景观施工图设计成果审查要点编号：项目名称：净用地面积：总建筑面积：容积率：目标单方成本：预计单方售价：填表人：日期：方案评审评价角度主要评价项目评价标准简评是否总图1、道路最大纵坡8%；自行车专用道路最大纵坡5%以内；人1.与周边道路、地形现状相接顺畅。

行道纵坡不宜大于%；如有特殊情况车行道不大于11%。

2.对土方平衡的考虑最优。

2、应详细表达建筑正负零标高、一层所有室内地坪标高、3.排水方式合理。

所有建筑出口标高，车库坡道及旁边剪力墙标高，人行出口竖向 4.对人行和车行的考虑合理周到。

平台标高，通风口完成面标高，地库顶板标高，室外楼梯最5.无交叉点的道路每 10 米需有控制点标高。

6.下口标高（需与园林场地标高接平），结构柱下口标高（需标注所有标高点之间的排水横坡、纵坡坡度及坡向（横坡≥ 1%，纵坡≥ 5‰）。

低于园林场地标高）。

3、应详细表达放坡控制线或控制点起始和结束位置。

1.色彩、质感、图案变化等设计合理。

1、重点区域选择高档材质，次要区域需考虑对成本的控制2.儿童区、老人区的铺地尽可能采用质地较软的材2、车行区域铺装材质的厚度需强化，可采用 30mm厚的石材；材质料。

3.以本地材料为主，经济合理，有主次、突出重点地面装饰面材需有标准大样和与其他材料相连接的接点大样。

一般人行区域可以采用20mm厚石材；一般压顶区域可采用50mm厚石材。

3、减少对铁艺、木材的使用。

铁艺最好采用成熟的工业产品，剩余部分铁艺必须严格按规范的防锈处理工艺流程来进行防锈处理。

4、其他详《居住区环境景观设计导则（试行稿）》——路面分类及适用场地。

1.清晰反映出园路中心线和建筑的距离关系。

放线图做到所有直线端点有坐标点，所有弧线段有圆心坐标定位能准确定位出园中各景观节点的具体位置。

及端点坐标。

2.索引清晰、准确1.充分考虑绿化给水口的服务半径。

给水总图2.充分考虑拖布池的合理布置。

1、市政压力利用状况，给水分区合理2、消火栓分区合理，消防级别正确。
