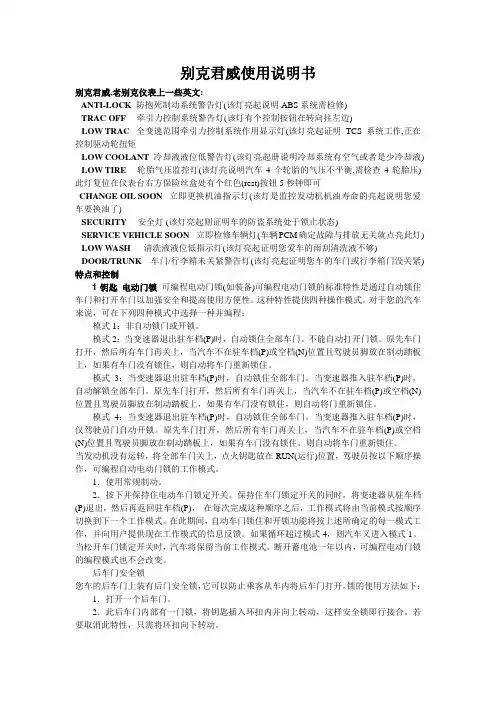

别克君威使用说明书别克君威,老别克仪表上一些英文:ANTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)LOW TIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯(该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧)特点和控制1钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。
这种特性提供四种操作模式。
对于您的汽车来说，可在下列四种模式中选择一种并编程：模式1：非自动锁门或开锁。
模式2：当变速器退出驻车档(P)时，自动锁住全部车门。
不能自动打开门锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
模式3：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，自动解锁全部车门。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。
座椅，保护装置 41儿童保护系统儿童保护系统使用儿童保护系统时，请注意以下使用和安装说明，以及随儿童保护系统一起提供的哪些说明。
请务必遵守当地规定或国家规定。
有些国家和地区是禁止在某些座椅上使用儿童保护系统的。
选择正确的系统乘车出行时，儿童应面朝后坐，直至岁数已足够大可以面朝前坐。
当儿童的头部不再能在其眼睛的高度上得到适当支撑时，最好更换系统。
儿童的颈椎骨还很脆弱，一旦发生事故，他们向后半卧的体位使其受到的力要比坐直时要小。
12岁以下或身高不足150厘米的儿童乘车旅行时必须坐在适当的儿童安全座椅上。
乘车出行时，绝不能怀抱儿童。
发生撞车事故时，儿童会变得非常沉重，难以抱住。
儿童乘车时，请使用适于其体重的儿童保护系统。
确保待安装的儿童保护系统与车辆类型相适应。
确保儿童保护系统在车内的安装位置是正确的。
儿童必须从车辆靠人行道的一侧上下车。
儿童保护系统不使用时，可用座椅安全带将其固定在座椅上或从车中取出。
警告在前排乘客座椅上使用儿童保护系统时，前排乘客座椅的安全气囊系统必须解除工作状态，否则触发的安全气囊会对儿童有造成致命伤害的风险。
在前排乘客座椅上使用后向儿童保护系统时尤为如此。
注意不要在儿童保护系统上粘贴任何东西，也不要用任何其它材料覆盖它。
儿童安全系统若在事故中受过力，则必须更换。
42 座椅，保护装置儿童保护系统安装位置安装儿童安全座椅的允许方案1= 只有在前排乘客座椅安全气囊系统解除工作状态的情况下才行。
如果要用三点式座椅安全带来固定儿童保护系统，则将座椅高度调节装置调到最高位置，并确保车辆安全带从上方固定点向前拉出。
2= 座椅配有 ISOFIX 或 Top-thether （上箍带）安装托架。
U = 普遍适于和三点式安全带结合起来使用。
X = 此体重范围不允许使用儿童保护系统。
在前排乘客座椅上体重和年龄分段安全气囊启用安全气囊解除工作状态在后排外侧座椅上在后排中间座椅上组别 0： 10公斤以下或10个月左右X U 1, U 2U 2U 2组别 0+： 13公斤以下或2岁左右X U 1, U 2U 2U 2组别 I ： 9到18公斤或8个月到4岁左右X U 1, U 2U 2U 2组别 II: 15到25公斤或3岁到7岁左右X X U U 组别 III: 22到36公斤或6岁到12岁左右X X U U 组别 III: 22到36公斤或6岁到12岁左右XXUU座椅，保护装置 43安装ISOFIX 儿童安全座椅的允许方案IL = 适合用于“特定车辆”、“范围有限”或“半通用”类别中的特定ISOFIX 儿童保护系统。
别克君威使用说明书别克君威,老别克仪表上一些英文:ANTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液) LOW TIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯 (该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯) LOW W ASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧) 特点和控制1钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。
这种特性提供四种操作模式。
对于您的汽车来说，可在下列四种模式中选择一种并编程：模式1：非自动锁门或开锁。
模式2：当变速器退出驻车档(P)时，自动锁住全部车门。
不能自动打开门锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
模式3：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，自动解锁全部车门。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。

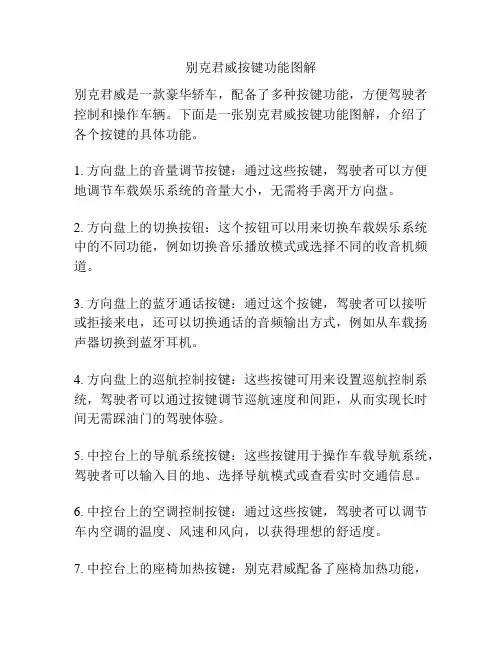

别克君威按键功能图解别克君威是一款豪华轿车，配备了多种按键功能，方便驾驶者控制和操作车辆。
下面是一张别克君威按键功能图解，介绍了各个按键的具体功能。
1. 方向盘上的音量调节按键：通过这些按键，驾驶者可以方便地调节车载娱乐系统的音量大小，无需将手离开方向盘。
2. 方向盘上的切换按钮：这个按钮可以用来切换车载娱乐系统中的不同功能，例如切换音乐播放模式或选择不同的收音机频道。
3. 方向盘上的蓝牙通话按键：通过这个按键，驾驶者可以接听或拒接来电，还可以切换通话的音频输出方式，例如从车载扬声器切换到蓝牙耳机。
4. 方向盘上的巡航控制按键：这些按键可用来设置巡航控制系统，驾驶者可以通过按键调节巡航速度和间距，从而实现长时间无需踩油门的驾驶体验。
5. 中控台上的导航系统按键：这些按键用于操作车载导航系统，驾驶者可以输入目的地、选择导航模式或查看实时交通信息。
6. 中控台上的空调控制按键：通过这些按键，驾驶者可以调节车内空调的温度、风速和风向，以获得理想的舒适度。
7. 中控台上的座椅加热按键：别克君威配备了座椅加热功能，通过这些按键，驾驶者可以调节座椅的加热温度，提供冬季驾驶的温暖舒适感。
8. 中控台上的无线充电按键：这个按键用于启动车辆中的无线充电功能，驾驶者可以将支持无线充电的手机放置在指定位置，无需使用充电线即可充电。
9. 驾驶员侧门上的车窗控制按键：这些按键用于控制车窗的升降，驾驶者可以通过按键将车窗完全关闭或打开到指定位置。
10. 驾驶员座椅侧面的记忆按键：别克君威提供了座椅记忆功能，驾驶者可以通过这些按键将座椅调节到之前设置的位置，提供个性化的乘坐体验。
总的来说，别克君威配备了一系列的按键功能，方便驾驶者控制和操作车辆各项系统。
这些按键的布局合理，使用方便，提升了驾驶体验和驾驶安全性。
2003-2006老别克君威使用说明书2003 2006 老别克君威使用说明书尊敬的车主：欢迎您选择 2003 2006 老别克君威作为您的座驾。
为了让您更好地享受驾驶的乐趣，充分发挥车辆的性能，同时确保您的行车安全，请您在使用车辆之前，仔细阅读本使用说明书。
一、车辆概述2003 2006 老别克君威是一款具有时尚外观和舒适内饰的中高级轿车。
它搭载了一系列先进的技术和配置，为您提供了出色的驾驶性能和乘坐体验。
车辆的外观设计线条流畅，车身坚固耐用。
内饰采用高品质材料，座椅舒适，仪表盘和中控台布局合理，操作方便。
二、车辆基本操作1、车门与车窗车门的开启和关闭：使用车钥匙或车内的门锁按钮解锁车门，然后轻轻拉动车门把手即可打开车门。
关闭车门时，确保车门完全关闭并锁定。
车窗的操作：车窗升降按钮通常位于车门内侧，您可以通过按动按钮来控制车窗的升降。
2、座椅调整座椅的前后位置调整：在座椅下方找到调节杆，向前或向后拉动调节杆，以调整座椅到合适的位置。
座椅靠背角度调整：在座椅侧面找到调节按钮，按下按钮并调整靠背角度，以获得舒适的坐姿。
3、后视镜调整车内后视镜：通过手动调整后视镜的角度，使其能够清晰地反映后方路况。
车外后视镜：在车门内侧找到后视镜调节按钮，通过按钮调整后视镜的角度。
4、点火与熄火插入钥匙并将其转动至“ON”位置，车辆的仪表盘会亮起，进行自检。
自检完成后，踩下刹车踏板，将钥匙转动至“START”位置，启动发动机。
熄火时，将车辆停稳，挂入“P”档，关闭所有电器设备，然后将钥匙转动至“OFF”位置。
三、仪表盘与指示灯1、速度表：显示车辆当前的行驶速度。
2、转速表：反映发动机的转速。
3、燃油表：指示燃油的剩余量。
4、水温表：显示发动机冷却液的温度。
指示灯方面：1、发动机故障指示灯：如果此灯亮起，表明发动机可能存在故障，应尽快检查。
2、机油压力指示灯：灯亮表示机油压力异常，需立即停车检查。
3、制动系统指示灯：亮起时可能表示制动系统故障或制动液不足。
上海通用别克新君威用户使用手册（可编辑）上海通用别克新君威用户使用手册忠告《用户手册》和《保养及保修手册》明确了上海通用汽车有限公司与用户之间就有关产品的质量保证责任、售后服务方面权利与义务设立和终止的约定。
请务必在使用本公司产品前认真阅读《用户手册》与《保养及保修手册》。
别克君威用户手册感谢您选择了由上海通用汽车为您精心制造的别克君威轿车。
该车采用了高新科技,性能优良,久经考验。
选择别克,证明您对汽车的性能和款式都有极高的要求。
请通读本手册,因为其中的信息可让您了解如何正确操控汽车,并从中获得最大程度的驾乘享受。
本车辆产品执行企业标准:Q/JQCJ 37-2008 、 Q/JQCJ 37-2009上海通用汽车有限公司2010 年 11 月零件号:9014506 目录 1引言 3目录简介 5钥匙,车门和车窗. 19座椅和保护装置. 31储物. 45仪表和控制装置. 51照明. 69信息娱乐系统77温度控制. 101驾驶和操控 107车辆养护. 125维修和保养 149技术数据. 1572 目录引言 3 引言使用本手册危险、警告、告诫和注意“简介”部分是总体介绍。
危险本手册开始处的目录及各章开始本车集先进技术、安全性、环保及经处的目录供您查找具体信息的位标有“危险”警告标志的内容表明济性于一体。
置。
有致命伤害的危险。
无视这些信息本《用户手册》为您提供了所有必要方向性数据,如左右前后,均以可能危及生命。
的信息,让您安全有效地驾驶您的爱行驶方向为准。
车。
本手册中所描述的某些功能配置警告请驾驶员时刻注意:如果车辆操作不并不是所有车型都配备 ,根据车标有“警告”标志的内容表明有事当 , 有可能带来事故和伤害的风险。
型的不同功能配置会不同。
故或伤害的危险。
无视这些信息可您还必须时刻遵守所在国家的具体法本手册包括截止至该手册印刷时能导致受伤。
律和规章要求,这些要求可能与本的最新信息。
上海通用汽车有限《用户手册》的要求有出入。
别克君威使用说明书别克君威,老别克仪表上一些英文:ANTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液) LOW TIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯 (该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧) 特点和控制1钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。
这种特性提供四种操作模式。
对于您的汽车来说，可在下列四种模式中选择一种并编程：模式1：非自动锁门或开锁。
模式2：当变速器退出驻车档(P)时，自动锁住全部车门。
不能自动打开门锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
模式3：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，自动解锁全部车门。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。
2003别克君威原厂电路图手册8-280 线路系统车身和附件电气符号电气符号续符号说明符号说明对静电放电敏感 ESD 图标本图标用于提醒技术人员该系局部部件统含有对静电放电敏感的部件当部件采用虚线框表示时在维修前需要特别注意参见部件或导线均未完全表示告诫和备注中的静电放电备注106629 106637附加充气式保护装置 SIR或附加保护系统 SRS 图标本图标用于提醒技术人员该系完整部件统含有附加充气式保护装置当部件采用实线框表示时SIR 附加保护装置系统所示部件或导线表示完整SRS 部件在维修前需要特别注意参见告诫和备注中的辅助充气保护装置维修106630 106641注意事项车载诊断 OBDII 图标本图标用于提醒技术人员保险丝该电路对 ODBII 排放控制电路的操作十分重要任一电路如果出现故障将导致故障指示灯MIL 启亮该电路就属于OBD II 电路106632 106643重要注意事项图标断路器本图标用于提醒技术人员还有其它附加系统维修的信息106633 106642电压指示器框示意图上的这些框格用于指示何可熔断连接时保险丝上有电压106644805008车身和附件线路系统 8-281电气符号续电气符号续符号说明符号说明部件上连接的连接器贯穿式密封圈106645 106650底盘接地带引出线的连接器106646 106651壳体接地带螺栓或螺钉连接孔的端子106647 106652直列线束连接器单丝灯泡106648 106653接头双丝灯泡106649 1066548-282 线路系统车身和附件电气符号续电气符号续符号说明符号说明发光二极管可变电阻器106655 106659电容器位置传感器106661106656输入输出电阻器蓄电池106657 106662输入输出开关可变蓄电池106663106660二级管电阻器106664106658车身和附件线路系统 8-283电气符号续电气符号续符号说明符号说明晶体天线106665 106670加热芯屏蔽106666 106671马达开关106667 106672电磁阀单极单掷继电器106673106668单极双掷继电器线圈1066741066698-284 线路系统车身和附件com3 客车区位所有接地直列连接器贯穿式密封圈和接头都给定了识别代码与其在车辆上的位置相对应下表介绍编码体系160960车辆分区表车辆分区表续调出图号码区位说明调出图号码区位说明100 - 199 发动机室全部在仪表板前 400 - 499 行李厢部从后车轮罩到车辆后部注释001-099 为发动机室附500 - 599 位于左前车门内加号仅在使用所有100-199 600 - 699 位于右前车门内时使用700 - 799 位于左后车门内200 - 299 位于仪表板区域内800 - 899 位于右后车门内300 - 399 乘客室从仪表板到后车900 - 999 位于行李厢盖或储物仓盖轮罩8-304 线路系统车身和附件车身和附件线路系统 8-3058-306 线路系统车身和附件车身和附件线路系统 8-3078-308 线路系统车身和附件车身和附件线路系统 8-3098-310 线路系统车身和附件车身和附件线路系统 8-3118-312 线路系统车身和附件车身和附件线路系统 8-3138-314 线路系统车身和附件车身和附件线路系统 8-3158-316 线路系统车身和附件车身和附件线路系统 8-3178-318 线路系统车身和附件车身和附件线路系统 8-3198-320 线路系统车身和附件车身和附件线路系统 8-3218-322 线路系统车身和附件车身和附件线路系统 8-3238-324 线路系统车身和附件车身和附件线路系统 8-3258-326 线路系统车身和附件车身和附件线路系统 8-3278-328 线路系统车身和附件车身和附件线路系统 8-3298-330 线路系统车身和附件车身和附件线路系统 8-3318-332 线路系统车身和附件车身和附件线路系统 8-3338-334 线路系统车身和附件车身和附件线路系统 8-3358-336 线路系统车身和附件车身和附件线路系统 8-3378-338 线路系统车身和附件com5 线束布线图车辆前部471408图标1 G101 6 雾灯连接器右侧2 转向灯连接器左侧 7 喇叭连接器3 C141 8 C1424 雾灯连接器左侧 9 转向灯连接器右侧5 环境空气温度表传感器连接器10 发动机罩下附件接线盒连接器 C3车身和附件线路系统 8-339线束布线图前大灯802002图标1 C141 图示为左侧 C142 右侧类似 4 近光灯2 转向辅助照明灯若配备 5 远光灯3 转向灯 6 前位灯8-340 线路系统车身和附件线束布线图车辆左前侧500368图标1 侧转向灯连接器–右侧2 前大灯线束车身和附件线路系统 8-341线束布线图车辆右前侧500367图标1 C141 直列连接器至前大灯总成 - 左侧2 侧转向灯连接器–左侧8-342 线路系统车身和附件线束布线图发动机室左前侧473214图标1 G111车身和附件线路系统 8-343线束布线图发动机冷却风扇散热器后部619210图标1 C105 直联发动机冷却风扇 4 动力系统控制模块 PCM 连接器2 散热器加注口 C2 蓝色3 动力系统控制模块 PCM 连接器C1 透明8-344 线路系统车身和附件线束布线图发动机室前部471548图标1 C105 冷却风扇跨接线 3 右发动机冷却液风扇马达2 C105 发动机线束 4 左发动机冷却液风扇马达车身和附件线路系统 8-345线束布线图发动机室右前侧805001图标1 蓄电池 3 仪表板线束2 发动机罩下 4 C206 断电连接器8-346 线路系统车身和附件线束布线图发动机室左侧支柱架上471409图标1 双级风口连接器2 C101车身和附件线路系统 8-347线束布线图左上发动机室隔板473203图标1 P1012 G2018-348 线路系统车身和附件线束布线图发动机室右前侧472442图标1 C120车身和附件线路系统 8-349线束布线图发动机右前上部619214图标1 点火控制模块 ICM 连接器 C2 4 加热氧传感器 HO2S2 C102 直联喷油器线束 5 点火控制模块 ICM 连接器 C13 加热氧传感器 H2OS 引出线8-350 线路系统车身和附件线束布线图发动机左侧619207图标1 发动机线束车身和附件线路系统 8-351线束布线图发动机左下部619208图标1 组 1 爆震传感器 KS 7 AC 压缩机离合器线圈连接器2 易熔线连接端子起动机 B端子 8 曲轴位置 CKP 传感器 24X3 发动机机油压力传感器 9 发动机冷却液液位传感器连接器4 起动机电磁线圈引线 10 发动机罩下附件接线盒连接器 C35 蓄电池正极引出线 11 发动机罩下附件接线盒连接器 C76 C172 直联右前车轮转速传感器8-352 线路系统车身和附件线束布线图发动机室左侧471532图标1 C111 8 AC 压力传感器连接器2 驻车空档位置 PNP 开关 9C1713 驻车空档位置PNP 开关连接器C1 10 G1134 驻车空档位置PNP 开关连接器C2 11 G113 从蓄电池引出线5 电子制动控制模块连接器ABS 12 G1176 C1017 G119车身和附件线路系统 8-353线束布线图挡风玻璃底部发动机室顶部473211图标1 挡风玻璃刮水器马达3 P1012 P1038-354 线路系统车身和附件线束布线图右前车轮472452图标1 右前车轮转速传感器2 C172 连接器至发动机线束车身和附件线路系统 8-355线束布线图转向柱下部472399图标1 停车灯开关连接器 C1 仪表板线束 6 C215 连接器至充气式保护装置方向盘模2 停车灯开关 C2 仪表板线束块转向柱线束3 C216 连接器至充气式保护装置仪表板模 7 C201 连接器至转向柱转向柱线束块 8 G2034 C201 连接器至转向柱仪表板线束 9 停车灯开关 C2 转向柱线束5 C215 连接器至充气式保护装置方向盘模块仪表板线束8-356 线路系统车身和附件线束布线图仪表板下部转向柱右侧473215图标1 仪表板线束2 G203 收音机和仪表板电子装置接地车身和附件线路系统 8-357线束布线图右侧隔板仪表板下部473212图标1 P1008-358 线路系统车身和附件线束布线图仪表板中心472462图标1 C242车身和附件线路系统 8-359线束布线图仪表板右侧后部472400图标1 收音机 3 C2902 天线引线8-360 线路系统车身和附件线束布线图后座控制台804003图标1 后部音响及风扇控制模块 3 前地板控制台2 音响风扇与后出风口集成面板车身和附件线路系统 8-361线束布线图图示为左前车门右前车门类似472404图标1 电动车窗开关连接器 7 电动车门锁马达连接器2 电动外后视镜连接器 8 外后视镜开关连接器3 P301 9 电动车窗调节器马达连接器4 C301 10 电动车门锁开关连接器5 左前收音机扬声器 11 电动外后视镜开关连接器6 电动车窗开关连接器8-362 线路系统车身和附件线束布线图乘客室左侧472405图标1 C301 4 C3512 C311 5 G3013 P371车身和附件线路系统 8-363线束布线图乘客室右侧472465图标1 C3523 C3022 P3728-364 线路系统车身和附件线束布线图前乘客室左侧472406图标1 C311 3 C3122 主车身线束车身和附件线路系统 8-365线束布线图后门472403图标1 电动车窗开关连接器 5 电动车窗调节器马达连接器2 点烟器连接器 6电动车门锁马达连接器3 P701 7 电动车门未全关开关连接器4 C3518-366 线路系统车身和附件线束布线图车顶乘客室内805007图标1 后视镜连接器 5 C910 车顶线束连接器2 阅读灯门控灯连接器 6 倒车辅助系统显示器连接器3 C390 7 车载电话系统麦克风连接器4 车顶灯连接器车身和附件线路系统 8-367线束布线图左后车窗行李架500365图标1 后窗除雾器连接器C1 3 主车身线束2 G4018-368 线路系统车身和附件线束布线图左后行李架下部805003图标1 C395 直列连接器至电动天线 4 G4022 C410 直列连接器至后厢门锁松开装置 5 C390 直列连接器至收音机天线电磁阀3 C402 直列连接器至尾灯线束车身和附件线路系统 8-369线束布线图右后窗行李架500364图标1 C395 直列连接器至电动天线模块 5 G4022 C399 直列连接器至收音机天线 6 C390 直列连接器至车顶侧板门控灯3 右后收音机扬声器连接器线束4 C420 直列连接器至中间高位安装停车灯 7 C910 直列连接器至车顶倒车辅助系统显示器8-370 线路系统车身和附件线束布线图图示为左后车轮右后车轮类似472466图标1 P371 图示为左侧 P372 右侧相似3 C371 图示为左侧 C372 右侧相似2 后车轮转速传感器车身和附件线路系统 8-371线束布线图后厢门内472475图标1 C915 直列连接器至倒车灯附件 4 P9322 后厢门松开装置执行器电磁阀连接器5 C410 连接器至主车身线束3 P430 6 后厢门未全关开关连接器8-372 线路系统车身和附件线束布线图左后厢车轮罩板473208图标1 G401 左后行李架接地 3 C4012 P425 EVAP 碳罐通风电磁阀连接器车身和附件线路系统 8-373线束布线图后厢右侧车辆后下侧472407图标1 C405 主车身 4 燃油箱2 燃油传送器总成 5 P3753 C405 燃油箱8-374 线路系统车身和附件线束布线图车顶乘客室内472481图标1 C420车身和附件线路系统 8-375线束布线图车辆后部805002图标1 C401 图示为左侧 C402 右侧相似3 P401 图示为左侧 C402 右侧相似2 尾灯停车灯附件8-376 线路系统车身和附件线束布线图后保险杠805019图标1 C900 倒车辅助系统连接器2 倒车辅助系统线束车身和附件线路系统 8-377线束布线图后厢门472483图标1 C915 连接器至后厢门饰件3 后厢门饰件2 P9158-378 线路系统车身和附件com 部件定位图com1 电源和接地部件名称位置定位视图连接器端视图点烟器壳体控制台总成前下室电源和接地部件视图电源和接地部件端视图保险丝盒位于仪表板右侧右前车门门洞内电源和接地部件视图后点烟器安装在后车门扶手电源和接地部件视图电源和接地部件端视图C200 56 插孔仪表板线束至车身线束位于仪表板右侧后线束布线图直列线束连接器端视部图。
2010款新君威2.0T旗舰运动版用车指南前言：新君威作为通用别克在国内推出的第一款采用2.0升涡轮增压的性能中级车，一直受到广大用户的热切关注。
刚接触新君威的车主需要花一定的时间才能熟悉它所有功能的使用。
有鉴于此，太平洋汽车网用车频道将为大家带来全新的车型用车手册系列文章，为广大车主解析车型各功能的使用方法以及一些关于车型养护方面的知识。
希望对车主们用车养车带来帮助。
发动机舱各部件和养护须知：下面是新君威2.0T的发动机舱各部件的解析图。
那台2.0T的发动机源于萨博。
虽然发动机罩盖上打上了别克的LOGO，但是熟悉萨博的玩家一眼就会认出这是萨博的发动机。
新君威的电池和保险丝盒都安置在发动机舱的右侧；而空气格则在发动机舱的左侧；在进行保养维护的时候比较方便。
其他各保养相关部件以及油液加注位置都能在下图中找到。
仔细的用户可能会发现，怎么会没有空调滤清器的位置呢？在这个问题太平洋汽车网的编辑特意咨询了瑞华粤通别克的内训师王东。
据王东介绍，新君威的空调滤清器设置在副驾驶手套箱位置，更换时需要拆除手套箱才能更换，但并不复杂。
（发动机舱各部件一览图）要打开发动机舱，我们需要找到发动机舱的开关拉手以及发动机盖卡口。
开关拉手位于A柱下方驾驶员左脚旁边，而发动机盖卡口则位于引擎盖正中部位置。
（拉动发动机盖开关，把引擎盖中部卡口往右一推就能顺利提起发动机盖）（有无匙便捷功能，带着钥匙直接按压尾箱上的开关或者按压钥匙上的尾箱按钮都能打开尾箱）（5w30的机油系厂家建议标准，使用全合成机油效果会更佳）相关阅读：机油用油知识大全（刹车油采用的是DOT4的刹车油；而副水箱承受最大压力为120kpa，请勿在热车时打开副水箱盖）（新君威采用的是R-134a雪种，系统加注量为575克）（拆开饰盖后的样子，可以看到电池正极、保险丝以及一些继电器；右下角的是雨刮水加注口）（OSRAM的氙气灯泡和大灯调节机构）（请冷车先放机油再换机油格；方向机油采用DEXTRON IV AW-1方向机油，颜色为红色）车内各部分功能使用解析：（方向盘两侧拨杆功能简述，点击图片可放大）（室外车灯调节以及仪表板亮度调节）（中控台全按键功能一览，点击此处可查看各个按键功能详细图解）（换挡杆后方的E-Touch操作键同样可以控制车载的导航、音响和电话界面）（电动折叠式后视镜和车门电动车窗的使用，图片点击可放大）（左侧：方向盘位置被锁定；右侧：方向盘可以上下调整；请注意压杆位置）（方向盘压杆松开后就可以上下调整方向盘，调整好后锁紧压杆即可）座椅使用、车内灯光功能、车内储物空间一览：（车顶灯光、天窗以及安吉星操作区）（座椅调节按键一览以及座椅记忆功能详解，点击图片可放大）（后排座椅可以通过后排两侧靠背上开关来放倒，放倒后的后排空间相当可观）（车内各储物空间一览）（USB接口以及AUX接口被隐藏于驾驶员手枕处的储物格内）实战蓝牙电话连接：新君威由于配置了安吉星系统，因此此系统配备数字语音通话功能，在普通手机没有信号的情况下，依然可以拨打国内外电话。
