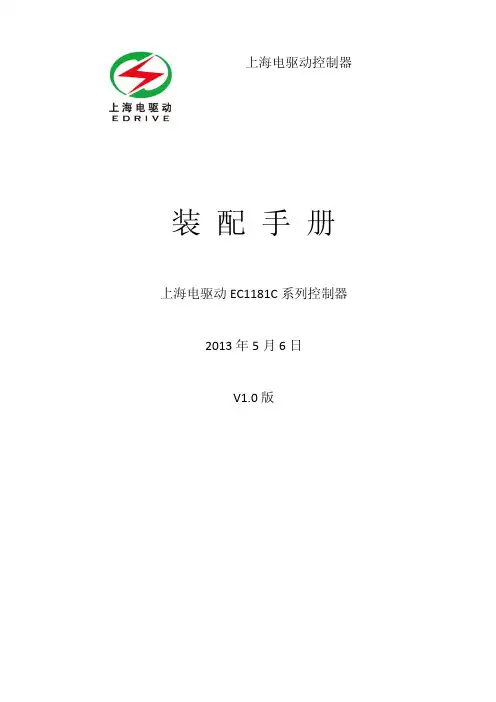

上海电驱动控制器装 配 手 册上海电驱动EC1181C系列控制器2013年5月6日V1.0版目 录一、 控制器结构一般介绍 (3)二、 控制器本体装配要求 (3)三、 电缆装配介绍 (4)四、 冷却循环系统装配介绍 (7)五、 整车装配及调试注意事项 (8)一、 控制器结构一般介绍控制器接口说明二、 控制器本体装配要求1. 布置控制器相对位置要求:以整车底盘为参照,控制器水平安装于支架上,接线方向朝车身两侧或后方,避免迎风方向出线,高度高于车底盘。
另外,控制器尽量靠近电池,节约布线长度;顶部预留检修空间约150mm (确保工具可操作);信号接口、水管侧预留装配空间约150mm 。
整车推荐装配位置前 后水管AC/DC 接线信号接口支脚铭牌警示标识钢印区备注:√ 为推荐安装方式× 为不推荐安装方式2. 减振固定要求:控制器与整车支架连接增加减振垫,如下图所示。
三、 电缆装配介绍1. 工具准备: ·扭矩扳手2. 线束安装: ·拆卸箱盖用M5套筒扳手依次拧下箱盖上的所有螺钉,取下箱盖妥善放置,防止异物进入。
减振垫整车支架·线缆安装·AC 电缆安装UVW分别拧下控制器上的线缆防水塞螺帽和橡胶塞,相应穿插到线缆上。
在W 相安装螺柱上涂2~3个螺牙的紧固胶,将W 线缆穿过线缆防水塞接插到极板上,用M6(Q320)法兰螺母拧紧,拧紧力矩为8N.m , 拧紧橡胶塞和防水塞螺帽,力矩约为22 N.m 。
屏蔽线暂不装。
在V 相安装螺柱上涂2~3个螺牙的紧固胶,将V 线缆穿过线缆防水塞接插到极板上,用M6(Q320)法兰螺母拧紧,拧紧力矩为8N.m , 拧紧橡胶塞和防水塞螺帽,力矩约为22 N.m 。
屏蔽线暂不装。
在U 相安装螺柱上涂2~3个螺牙的紧固胶,将U 线缆穿过线缆防水塞接插到极板上,用M6(Q320)法兰螺母拧紧,拧紧力矩为8N.m , 拧紧橡胶塞和防水塞螺帽,力矩为约22 N.m 。

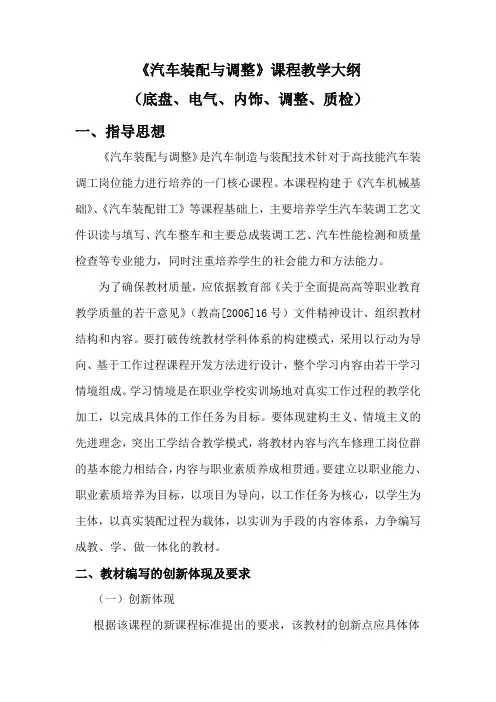

《汽车装配与调整》课程教学大纲(底盘、电气、内饰、调整、质检)一、指导思想《汽车装配与调整》是汽车制造与装配技术针对于高技能汽车装调工岗位能力进行培养的一门核心课程。
本课程构建于《汽车机械基础》、《汽车装配钳工》等课程基础上,主要培养学生汽车装调工艺文件识读与填写、汽车整车和主要总成装调工艺、汽车性能检测和质量检查等专业能力,同时注重培养学生的社会能力和方法能力。
为了确保教材质量,应依据教育部《关于全面提高高等职业教育教学质量的若干意见》(教高[2006]16号)文件精神设计、组织教材结构和内容。
要打破传统教材学科体系的构建模式,采用以行动为导向、基于工作过程课程开发方法进行设计,整个学习内容由若干学习情境组成。
学习情境是在职业学校实训场地对真实工作过程的教学化加工,以完成具体的工作任务为目标。
要体现建构主义、情境主义的先进理念,突出工学结合教学模式,将教材内容与汽车修理工岗位群的基本能力相结合,内容与职业素质养成相贯通。
要建立以职业能力、职业素质培养为目标,以项目为导向,以工作任务为核心,以学生为主体,以真实装配过程为载体,以实训为手段的内容体系,力争编写成教、学、做一体化的教材。
二、教材编写的创新体现及要求(一)创新体现根据该课程的新课程标准提出的要求,该教材的创新点应具体体现在以下几个方面:1、从教材的总体设计上:为充分体现基于工作过程的指导思想,安排设计了5个课题,每个课题下面有分属项目,每个项目又分为理论知识,技能操作,在每个课题的结束有具体故障为载体的实训项目(详见目录)。
本教材要以一个工作任务为一个单元,围绕每一项任务要求来组织编写。
同时在编写中要注意以企业真实工作任务为载体,以实训场所为依托,以操作技术为核心,以具体训练项目为途径,教、学、做连为一体,以培养学生的综合职业能力和职业发展能力,满足学生就业与发展的需要。
2、从教材的内容上:要更加体现课程内容的职业性、高等性和实践性的特点。
汽车机械制造中的装配与调试技术在汽车工业中,装配与调试技术是非常重要的环节。
这一技术涉及到汽车各部件的组装和各系统的调试,直接影响着汽车质量和性能。
本文将从汽车装配和调试两个方面来探讨汽车机械制造中的装配与调试技术。
一、汽车装配技术汽车装配技术是指将各个部件组装到一起,构成整车的过程。
在汽车装配过程中,需要遵循一定的流程与原则。
首先,按照设计要求和工艺规程对各个部件进行分类和归档,确保每个部件有序地被安装到正确的位置。
其次,要注意各个部件之间的配合和连接,保证装配的精度和质量。
最后,需要对装配过程进行检验和测试,确保装配的车辆符合相关的标准与要求。
在汽车装配技术中,需要掌握一些基本的技能和工具。
首先,需要熟悉汽车组装的流程和要求,具备良好的专业知识和技能。
其次,需要掌握常用的工具和设备,如螺丝刀、扳手、千斤顶等,以及各类测试仪器和测量工具。
此外,还需要具备一定的沟通和团队合作能力,与其他装配人员和相关部门密切配合,确保装配工作的顺利进行。
二、汽车调试技术汽车调试技术是指将装配完成的汽车进行各项功能与性能的测试和调整,以确保汽车安全可靠、性能良好。
汽车调试包括发动机调试、底盘调试、车身调试等多个方面。
发动机调试是汽车调试中的核心环节。
在发动机调试过程中,需要检查发动机的运转是否平稳,油耗是否合理,发动机的功率输出是否正常。
同时,还需对发动机的排放进行检测,确保汽车的环保性能达到要求。
底盘调试是指对汽车底盘系统进行各项调试工作。
其中包括悬挂系统的调试,如检查悬挂系统的弹性和阻尼是否正常,车身是否平稳。
还包括制动系统的调试,如检查制动器的灵敏度和制动距离是否符合标准。
此外,还需要对转向系统、传动系统等进行调试,确保汽车的操控性和安全性。
车身调试是指对汽车车身的各项功能和性能进行检测和调整。
这包括对车身结构的检查,如检查车身的密封情况和抗风险能力。
还包括对车身外观和内饰进行调试,确保汽车的外观美观、内部舒适。

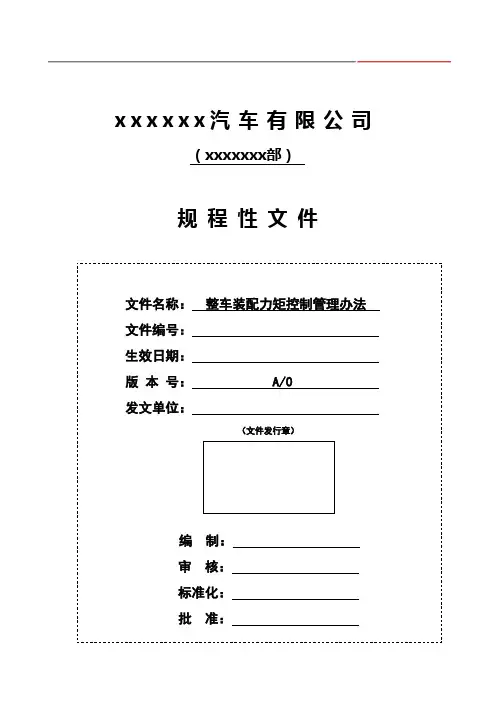

x x x x x x汽车有限公司(xxxxxxx部)规程性文件文件名称:整车装配力矩控制管理办法文件编号:生效日期:版本号: A/0发文单位:(文件发行章)编制:审核:标准化:批准:规程性文件名称文件编号:整车装配力矩控制管理办法生效日期:版次:A/0 页码:1 ,共11页(文件会签记录)制定/修改内容说明新编文件发放/适用范围集团制造管理部、质量管理部、研究院、各制造公司文件会签栏会签部门会签人会签部门会签人(文件制定/修改情况记录)版次制定/修改内容摘要制定/修改人审核人批准人生效日期A/0规程性文件名称文件编号:整车装配力矩控制管理办法生效日期:版次:A/0 页码:2 ,共11页1.目的1.1 对整车装配力矩进行控制,确保联接件的质量稳定。
2. 范围2.1 适用于整车装配力矩的操作控制和质量/工艺部门对装配力矩控制的监控。
2.2 适用于集团制造管理部、质量管理部,研究院,各制造公司。
3. 术语和定义3.1 关键力矩:指零部件拧紧装配失效模式影响整车行驶安全的力矩。
在FMEA分析时,其失效严重度等级为 9-10 级。
3.2 重要力矩:指零部件拧紧装配失效模式影响整车零件或系统的功能丧失,但不影响整车行驶安全的力矩。
在 FMEA 分析时,其失效严重度等级为 5-8 级。
3.3 预紧:指采用设定力矩值小于产品设计力矩值的工具,进行拧紧装配的方法。
一般情况下,工具设定力矩值为设计力矩值的80%及以下。
3.4 紧固:指采用拧紧工具以设计力矩值为目标值的拧紧方法。
3.5 复紧:指采用产品设计力矩值设定的工具,再次对已完成紧固的螺纹副进行紧固的装配方法。
3.6 力矩检验方法(紧固法):用检测扳手对已紧固的螺纹副进一步紧固,缓慢的在扳手手柄上施力,当螺栓/螺母产生微小的转角时,读出检测扳手显示的力矩值。
3.7 动态力矩:在紧固件被紧固时测的峰值,通过力矩设定的方法赋予在装配工具上,也可用力矩测量仪器在装配过程直接测量得到。

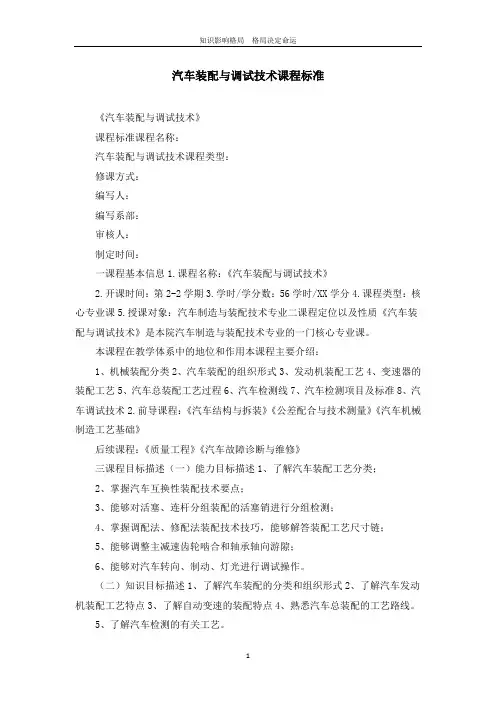

汽车装配与调试技术课程标准《汽车装配与调试技术》课程标准课程名称:汽车装配与调试技术课程类型:修课方式:编写人:编写系部:审核人:制定时间:一课程基本信息1.课程名称:《汽车装配与调试技术》2.开课时间:第2-2学期3.学时/学分数:56学时/XX学分4.课程类型:核心专业课5.授课对象:汽车制造与装配技术专业二课程定位以及性质《汽车装配与调试技术》是本院汽车制造与装配技术专业的一门核心专业课。
本课程在教学体系中的地位和作用本课程主要介绍:1、机械装配分类2、汽车装配的组织形式3、发动机装配工艺4、变速器的装配工艺5、汽车总装配工艺过程6、汽车检测线7、汽车检测项目及标准8、汽车调试技术2.前导课程:《汽车结构与拆装》《公差配合与技术测量》《汽车机械制造工艺基础》后续课程:《质量工程》《汽车故障诊断与维修》三课程目标描述(一)能力目标描述1、了解汽车装配工艺分类;2、掌握汽车互换性装配技术要点;3、能够对活塞、连杆分组装配的活塞销进行分组检测;4、掌握调配法、修配法装配技术技巧,能够解答装配工艺尺寸链;5、能够调整主减速齿轮啮合和轴承轴向游隙;6、能够对汽车转向、制动、灯光进行调试操作。
(二)知识目标描述1、了解汽车装配的分类和组织形式2、了解汽车发动机装配工艺特点3、了解自动变速的装配特点4、熟悉汽车总装配的工艺路线。
5、了解汽车检测的有关工艺。
6、了解装配尺寸链的计算。
7、了解汽车检测后的调试工作。
8、了解汽车的整车检测标准。
(三)素质目标描述1、培养学生汽车生产现场的管理能力;2、使学生能够根据工艺文件要求,对汽车整车及部件进行调试;3、学生能够对汽车整车进行检测,保养,维护;4、培养学生的沟通能力、团队合作精神;5、技术资料的使用和收集,工作计划的制定等社会能力的培养,使职业能力和职业素养得到全方位发展。
四教学内容与学时分配编号章节课程内容重点、难点教学方法和建议学时其他1汽车总装配工艺设计概述1了解汽车总装配基础知识;2、掌握汽车总装配工艺设计的内容和所需编制文件;3.简单了解几种主要汽车总装配线型式。

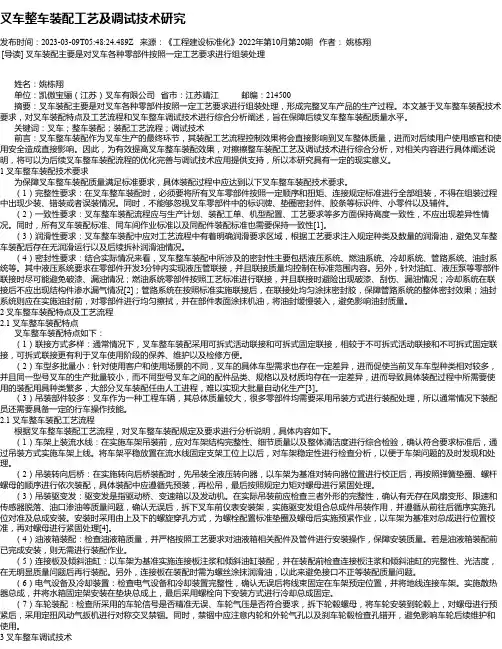

叉车整车装配工艺及调试技术研究发布时间:2023-03-09T05:48:24.489Z 来源:《工程建设标准化》2022年第10月第20期作者:姚栋翔[导读] 叉车装配主要是对叉车各种零部件按照一定工艺要求进行组装处理姓名:姚栋翔单位:凯傲宝骊(江苏)叉车有限公司省市:江苏靖江邮编:214500摘要:叉车装配主要是对叉车各种零部件按照一定工艺要求进行组装处理,形成完整叉车产品的生产过程。
本文基于叉车整车装配技术要求,对叉车装配特点及工艺流程和叉车整车调试技术进行综合分析阐述,旨在保障后续叉车整车装配质量水平。
关键词:叉车;整车装配;装配工艺流程;调试技术前言:叉车整车装配作为叉车生产的最终环节,其装配工艺流程控制效果将会直接影响到叉车整体质量,进而对后续用户使用感官和使用安全造成直接影响。
因此,为有效提高叉车整车装配效果,对擦擦整车装配工艺及调试技术进行综合分析,对相关内容进行具体阐述说明,将可以为后续叉车整车装配流程的优化完善与调试技术应用提供支持,所以本研究具有一定的现实意义。
1 叉车整车装配技术要求为保障叉车整车装配质量满足标准要求,具体装配过程中应达到以下叉车整车装配技术要求。
(1)完整性要求:在叉车整车装配时,必须要将所有叉车零部件按照一定顺序和扭矩、连接规定标准进行全部组装,不得在组装过程中出现少装、错装或者误装情况。
同时,不能够忽视叉车零部件中的标识牌、垫圈密封件、胶条等标识件、小零件以及辅件。
(2)一致性要求:叉车整车装配流程应与生产计划、装配工单、机型配置、工艺要求等多方面保持高度一致性,不应出现差异性情况。
同时,所有叉车装配标准、同车间作业标准以及同配件装配标准也需要保持一致性[1]。
(3)润滑性要求:叉车整车装配中应对工艺流程中有着明确润滑要求区域,根据工艺要求注入规定种类及数量的润滑油,避免叉车整车装配后存在无润滑运行以及后续拆补润滑油情况。
(4)密封性要求:结合实际情况来看,叉车整车装配中所涉及的密封性主要包括液压系统、燃油系统、冷却系统、管路系统、油封系统等。
整车控制器功能定义2、目录整车控制器 (1)功能规范 (1)2、目录 (2)3、缩写术语 (2)1.概述 (3)2.技术性能 (3)2.1主要技术参数: (3)2.3主要技术参数 (4)2.3.1外形结构 (4)3.接口引脚定义 (6)典型值 (6)4. 安装要求及规则 (8)4.1安装位置要求 (8)4.2VCU接地 (9)5.1VCU及其接插件的装配 (9)5.1.1VCU装配 (9)5.1.2VCU线束接插件 (9)5.1.2.1检查护套型号 (9)3、缩写术语1.概述VCU(Vehicle Control Unit) 称为整车控制器,主要用于车辆动力系统的协调与控制。
从整车的角度进行扭矩和转速的控制,有效改善驾驶员感受,降低油耗和排放。
文档基本描述了VCU工作原理,主要技术参数,VCU外形结构,安装位置,如何装配,及使用方法等。
2.技术性能2.1主要技术参数:1、VCU主控制器CPU为Freescale 16位微控制器S12系列中的9S12XDT256;2、CPU采集车辆传感器信号,其中可以采集2路脉冲量输入电路,11路模拟量输入电路和10路开关量输入电路;3、VCU带有符合ISO11898的三路CAN接口,能实现与换档盒、电机控制器、仪表、BMS以及诊断和标定等通讯;4、VCU采集车辆的开关量、模拟量以及CAN通信数据,判断整车状态,并做出相应的控制。
2.2整车控制器参数表CAN控制器3路CAN,符合CAN2.0B规范软件特性软件架构软件的体系构架包括以下3部分:底层、应用层和接口层。
CAN驱动支持11位和29位CAN ID。
CAN 驱动函数需要支持多个CAN报文对象,其中每个CAN报文都包含标示符、数据。
-可进行CAN通道的打开/关闭操作;-支持周期性CAN报文收发功能(如10ms、20ms、50ms、100ms、500ms、1000ms周期);-支持基于事件的CAN报文收发功能;安装应用安装位置建议安装在驾驶室内安装方向VCU总成最好水平于地面安装,即透气塞水平放置方式2.3主要技术参数2.3.1外形结构1、下壳体(图3-1)外部采用栅片结构,以便散热。
纯电动汽车整车控制器VCU技术要求目录1. 概述 (5)2. 术语 (5)3.1定义 (5)3.2缩略语 (5)3. 开发流程 (5)4.1VCU控制策略开发流程 (5)4.2VCU控制策略开发需求输入 (6)4.3VCU控制策略开发交付物 (6)4. VCU软件功能需求 (6)5.上下电功能需求 (7)6.1功能概述 (7)6.2功能实现描述 (7)6.2.1上电功能逻辑图 (7)6.2.2上电功能需求 (8)6.2.3下电功能逻辑图 (9)6.2.4下电功能需求 (10)6.挡位管理功能需求 (10)7.1功能概述 (10)7.2功能实现描述 (10)7.2.1功能逻辑图 (10)7.2.2功能需求 (11)7.驾驶员需求扭矩计算功能需求 (11)8.1功能概述 (11)8.2功能实现描述 (11)8.2.1功能逻辑图 (11)8.2.2功能需求 (12)8.蠕行功能需求 (14)9.1功能概述 (14)9.2功能实现描述 (14)9.2.1功能逻辑图 (14)9.2.2功能需求 (14)9.驱动扭矩控制功能需求 (15)10.1功能概述 (15)10.2功能实现描述 (15)10.2.1功能逻辑图 (15)10.2.2功能需求 (15)10.高压能量管理功能需求 (16)11.1功能概述 (16)11.2功能实现描述 (16)11.2.1功能逻辑图 (16)11.2.2功能需求 (16)11.充电管理功能需求 (17)12.1功能概述 (17)12.2功能实现描述 (17)12.2.1充电上电功能逻辑图 (17)12.2.2充电上电功能需求 (18)12.2.3充电下电功能逻辑图 (18)12.2.4充电下电功能需求 (19)12.滑行能量回收功能需求 (19)13.1功能概述 (19)13.2功能实现描述 (19)13.2.1功能逻辑图 (19)13.2.2功能需求 (20)13.制动能量回收功能需求 (21)14.1功能概述 (21)14.2功能实现描述 (21)14.2.1功能逻辑图 (21)14.2.2功能需求 (21)14.最高车速计算功能需求 (22)15.1功能概述 (22)15.2功能实现描述 (22)15.2.1功能逻辑图 (22)15.2.2功能需求 (22)15.辅助控制功能需求 (23)16.1功能概述 (23)16.2功能实现描述 (23)16.2.1功能逻辑图 (23)16.2.2功能需求 (23)16.故障诊断功能需求 (24)16.1功能概述 (24)16.2功能实现描述 (24)16.2.1功能逻辑图 (24)16.2.2功能需求 (24)1.概述该技术要求书定义了整车控制策略的技术要求,仅作为纯电动汽车策略开发技术交流的依据,同时指导自主开发整车控制策略方案制定及实施。
整车控制器产品使用说明书一,产品简介整车控制器,即动力总成控制器。
是整个汽车的核心控制部件,它采集加速踏板信号、制动踏板信号及其他部件信号,并做出相应判断后,控制下层的各部件控制器的动作,驱动汽车正常行驶。
作为汽车的指挥管理中心,动力总成控制器主要功能包括:驱动力矩控制、制动能量的优化控制、整车的能量管理、CAN网络的维护和管理、故障的诊断和处理、车辆状态监视等,它起着控制车辆运行的作用。
1.整车控制器控制功能和原理电动汽车是由多个子系统构成的一个复杂系统,主要包括电池、电机、变速箱、制动等动力系统,以及其它附件如空调、助力转向等。
各子系统几乎都通过自己的控制单元(ECU)来完成各自功能和目标。
为了满足整车动力性、经济性、安全性和舒适性的目标,一方面必须具有智能化的人车交互接口,另一方面,各系统还必须彼此协作,优化匹配。
因此,纯电动也需要一个整车控制器来管理纯电动汽车中的各个部件。
纯电动车辆以整车控制器为主节点的、基于高速CAN总线的分布式动力系统控制网络,通过该网络,整车控制器可以对纯电动车辆动力链的各个环节进行管理、协调和监控,提高整车能量利用效率,确保车辆安全性和可靠性。
整车控制器的功能如下:(1) 车辆驾驶:采集司机的驾驶需求,管理车辆动力分配。
(2) 网络管理:监控通信网络,信息调度,信息汇总,网关。
(3) 仪表的辅助驱动。
(4) 故障诊断处理:诊断传感器、执行器和系统其他部件故障并进行相应的故障处理,按照标准格式存储故障码。
标准故障码显示。
(5) 在线配置和维护:通过车载标准CAN端口,进行控制参数修改,匹配标定,功能配置,监控,基于标准接口的调试能力等。
(6) 能量管理:通过对电动汽车车载耗能系统(如空调、电动泵等)的协调和管理,以获得最佳的能量利用率。
(7) 功率分配:通过综合车辆信息、电池和电机信息计算电机功率的分配,进行车辆的驱动和制动能量回馈控制。
从而在系统的允许下能获得最佳的驾驶性能。
汽车装配工艺及调试技术一、装配的定义汽车是各种零部件的有机组合体;汽车生产的最后一道工序必定是装配(包括检测和调整),否则各种零部件无法组合在一起并发挥应有的功能。
所谓装配就是将各种零部件、合件或总成按规定的技术条件和质量要求联接组合成完整产品的生产过程,也可称为“使各种零件部件、合件或总成具有规定的相互位置关系的工艺过程”。
汽车装配的技术要求汽车总装配是汽车的最后一道工序。
装配质量的高低,直接关系到整车质量。
因此,在整车装配的过程中,必须达到下列技术要求。
1、装配的完整性。
必须按工艺规定,将所有零部件、总成全部装上,不得有漏装、少装现象,不要忽视小零件。
如螺钉、平垫圈、弹簧垫圈、开口销。
2、装配的统一性。
按着生产计划,对基本车型,按工艺要求装配,不得误装、错装和漏装,装配方法必须按工艺要求;装配要统一:两车间装的同种车型统一、同一车间装的同种车型统一、同一工位干的同样车型统一,简称为“三统一”。
3、装配的紧固性。
凡是螺栓、螺母、螺钉等件必须达到规定的扭矩要求。
应交叉紧固的必须交叉紧固,否则会造成螺母松动现象,带来安全隐患。
螺纹联接严禁松动现象,不过,过紧会造成螺纹变形、螺母卸不下来。
4、装配的润滑性按工艺要求,凡润滑部位必须加注定量的润滑油和润滑脂。
对发动机来说,如果润滑油过少或漏加,发动机运转起来,很快会造成齿轮磨损,拉缸现象,直到整机损坏;加注过多,发动机运转时润滑油很容易窜到燃烧室、燃烧后产生积碳;因此加油量必须按工艺要求加。
5、装配的密封性。
1)冷却系统的密封性,各接头不得漏水。
2)燃油系统的密封性。
各管路连接和燃油滤清器等件不得有漏漆漏油现象。
3)各油封装配密封性。
装油封时,将零件拭干净,涂好机油,轻轻装入,油封不到刃口,否则会产生漏油。
4)空气管路装配密封性。
要求空气管路里联接处必须均匀涂上一层密封胶,锥管接头要涂在螺纹上,管路连接胶管要涂在管箍接触面上,管路不得变形或歪斜。
三、装配中的联接装配要把各种零部件、合件或总成组合起来,其主要的方法就是联接。
编号:XT-GA10-XX-XX GA10项目
装配调整技术说明书
整车控制器总成
编制:叶华春
审核:
批准:
2018年1月22日
1.安装示意图
2.装配零部件明细表
序号零件号零件名称单车数量
0 S1*******AA 整车控制器总成1
1 SQ32006 六角法兰面螺母_M64
3.装配详细描述及技术要求:
将整车控制器用四个M6的六角法兰面螺母固定在整车控制器安装支架上,拧紧力矩为7±1 N.m。
4.注意事项
1、安装时请按上图正确放置整车控制器,安放不正确时将影响线束安装。
2、请按要求力矩拧紧螺母。
0
固定螺母
VCU固定螺母1
VCU安装支架VCU安装螺柱。
