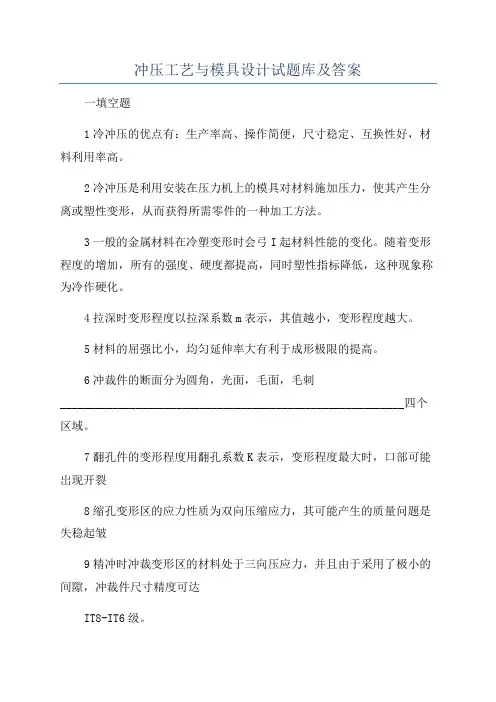

冲压工艺与模具设计试题一及答案一、名词解释。
（每题3分，,共15分）1.冷冲压2.落料3.排样4.弯曲5.压力中心二、是非题。
（正确的在括号内画√，错的画×，每题2分，,共20分）1. 使冲压件与板料沿着要求的轮廓线相互分离的工序为变形工序。
（）2. 冲裁间隙一般指凸、凹模刃口尺寸的差值。
（）3. 生产实践证明：由于凸、凹模之间存在间隙，使落下的料或冲出的孔都带有锥度，落料件的大端尺寸等于或接近于凹模刃口尺寸。
（）4. 冲裁件的压力中心一般位于零件的几何中心。
（）5. 在模具设计与制造中，通常孔的精度比轴的精度高1个级别。
（）6. 圆形或形状简单的冲裁件，模具通常采用配合加工方法制造。
（）7. 在测量与使用中，落料件是以大端尺寸为基准，冲孔孔径是以小端尺寸为基准。
（）8. 在模具材料选取上通常凸模较凹模材料要硬一些。
（）9. 垫板的主要作用就是为了调节模具的闭合高度。
（）10. 冲裁凸、凹模刃口的圆角半径通常取值较小。
（）三、填空题。
（每空1分，共30分）1. 冲裁端面一般分为、、、四个部分。
2. 凸、凹模刃口尺寸的制造公差，主要取决于冲裁件的和。
3. 冲压加工可分为和两大类。
4. 冲裁时板料的变形过程可分为、和三个阶段。
5 .连续模又称、。
6. 冲裁时，凸模和凹模要与制件或废料发生摩擦，凸模越磨越，凹模越磨越，结果使越来越大。
7. 根据材料的经济利用程度，排样方法可分为、和三种。
8. 凹模外形一般有和两种。
9. 冲裁时凸、凹模刃口尺寸计算通常有和两种方法。
10. 窄板弯曲后横截面呈_______形状。
窄板弯曲时的应变状态是_________的，而应力状态是___________。
11. 当弯曲件几何形状不对称时，为了避免压弯时坯料偏移，应尽量______________的工艺。
12. 在弯曲变形区内，内层纤维切向受______________应变，外层纤维切向受______________应变，而中性层______________。
《冲压工艺及模具设计》试题1.影响金属塑性的因素有金属的组织、变形温度、变形速度、变形的应力与应变状态、金属的尺寸因素。
2. 在冲压工艺中，有时也采用加热冲压成形方法，加热的目的是提高塑性,降低变形抗力。
3. 材料的冲压成形性能包括成形极限和成形质量两部分内容。
4. 当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是伸长变形。
5. 冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。
6. 冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。
7. 落料时，应以凹模为基准配制凸模,凹模刃口尺寸按磨损的变化规律分别进行计算。
8.当间隙较大时，冲裁后因材料的弹性回复使落料件尺寸尘壬凹模尺寸；冲孔件的孔径大于凸模尺寸。
9. 冲裁产生的废料可分为两类，一类是结构废料,另一类是工艺废料。
10. 相对弯曲半径厂/t 越大，则回弹量越大。
11.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不是锋利的刃口,其间隙一般稍大于板料的厚度。
12. 拉深时，凸缘变形区的起箋和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。
13.成形工序中，胀形和翻孔属于伸长类成形,成形极限主要受变形区内过大的拉应力而破裂的限制。
缩口和外缘翻凸边属于压缩类成形,成形极限主要受变形区过大的压应力而失稳的限制。
二、问答题(8X5\共40分)班级：学号:、填空题（30Xr,共30分）姓名:得分1-什么是加工硬化现象？它对冲压工艺有何影响？金属在室温下产生塑性变形的过程中，使金属的强度指标(如屈服强度、硬度)提高、塑性指标(如延伸率)降低的现象，称为冷作硬化现象。
材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。
如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象。
2.如何判定冲压材料的冲压成形性能的好坏？板料对冲压成形工艺的适应能力，称为板料的冲压成形性能。
010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A)一、填空题：20分（每空格1分）1、冲裁工序主要包括落料和冲孔。
2、宽板弯曲变形属于单向应力状态，拉深变形是三向应力状态。
3、弹压卸料板具有压料和卸料的双重作用。
4、材料的塑性越好，塑性变形的稳定性越强，许可的最小弯曲半径就越小。
5、冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。
6 冲裁工件的校平模具主要有平面模和齿形模两种。
7、筒形件拉深过程中，凸缘部分的切向压应力使凸缘材料易产生起皱，主要防止措施：采用压料圈和施加大小合适的压料力。
8、根据材料的合理利用情况，条料排样法可分为有废料排样、少废料排样和无废料排样。
二、单项选择题：28分（每小题2分，错选、漏选、多选均不得分）1、拉深后坯料的径向尺寸（），切向尺寸（A ）。
A、增大减小B 、增大增大C、减小增大2、有凸缘筒形件拉深、其中（A ）对拉深系数影响最大。
A、凸缘相对直径B、相对高度 C 、相对圆角半径3、以下工序不属于伸长类变形的是（B ）A、内孔翻边 B 、缩口C 、胀形4、圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐（ A ）010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A) A、厚度增厚 B 、厚度减簿 C 、硬度减少5、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出， 所需要的力称为（ CA 、》B 、w C、＞ 11、 精度高、形状复杂的冲件一般采用（ B ）凹模形式A 、直筒式刃口B 、锥筒式刃口C 、斜刃口12、 模具的压力中心就是冲压力（ C ）的作用点。
A 、最大分力B 、最小分力C 、合力13、模具的合理间隙是靠（ C ）刃口尺寸及公差来实现A 、凸模B 、凹模C 、凸模和凹模）。
A 、推料力、斜料力 、顶件力 6、点的主应力状态图有（ C ）种A 、3 种、6种 、9 种 7、分开加工的凸模、凹模， 条件是（）。
冲压⼯艺与模具设计试题⼆及答案冲压⼯艺与模具设计试题⼆及答案⼀、名词解释。
（每题3分，,共15分）1.冲裁间隙2.多⼯位级进模3.中性层4.拉深系数5.翻边⼆、是⾮题。
（正确的在括号内画√，错的画×，每题2分，,共20分）1. 分离⼯序就是落料和冲孔。
（）2. 对于落料件，其尺⼨⼤于凹模尺⼨。
（）3. 冲裁中，考虑凸、凹模的磨损，设计落料模时，凹模基本尺⼨应取尺⼨公差范围内的较⼤尺⼨。
（）4. 当弯曲变形程度很⼩时，应变中性层的位置基本上处于材料厚度的中⼼，但当弯曲变形程度较⼤时，应变中性层将向材料内侧移动，变形量愈⼤，内移量愈⼤。
（）5. 宽板弯曲时正好相反，应变状态是平⾯的，应⼒状态是⽴体的。
（）6. 形状简单的冲裁件，模具通常采⽤配合加⼯⽅法制造。
（）7. 相对弯曲半径r/t愈⼤，回弹值愈⼤。
（）8. 拉深模主要由凸模、凹模及压边圈三部分组成。
（）9. 由⽣产实际可知，拉深变形后，沿制件侧壁材料厚度和硬度发⽣明显的变化。
⼀般是底部厚度略有变薄；直壁处从下⾄上逐渐增厚；在直壁向底部转⾓处出现严重变薄，甚⾄开裂。
（）10. 缩⼝⼯序应⽤⼴泛，如⼦弹壳、炮弹壳、钢制⽓瓶、⾃⾏车车架⽴管等零件的成形。
（）三、填空题。
（每空1分，共30分）1. 冲压模的三个基本组成要素为、和。
2. 落料件尺⼨由决定，冲孔时孔的尺⼨由决定。
故设计落料模时，以凹模尺⼨为基准，间隙取在上；设计冲孔模时，以为基准，间隙取在上。
3. 冲裁模的结构按⼯序组合⽅式可分为、和。
4. 弯曲件需多次弯曲时，弯曲次序⼀般是先弯______________，后弯______________；前次弯曲应考虑后次弯曲有可靠的______________，后次弯曲不能影响前次以成形的形状。
5．拉深凸模和凹模与冲裁模的不同之处在于，拉深凸、凹模都有⼀定的_______⽽不是_______的刃⼝，其间隙⼀般_______板料的厚度。
6. 拉深中，产⽣起皱的现象是因为该区域内受_______的作⽤，导致材料_______⽽引起。
冲压工模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、设计带有导板和导柱的复合导向模具时，导板和导柱的关系是。
A、导板先导入B、导板和导柱同时导入C、导柱先导入正确答案：A2、将工件固定，使其在装配过程中保持位置不变的操作，称为（）A、夹紧B、定位C、支撑正确答案：A3、以下不属于分离工序的是A、冲孔B、落料C、翻边D、切边正确答案：C4、径向积压又称横向挤压，及积压时，金属流动方向与凸缘运动方向。
A、平行B、垂直C、相交正确答案：B5、扣合包边的常见缺陷包括。
A、折叠B、毛刺C、爆边D、划伤正确答案：C6、碳的质量分数不大于0.25%的钢称为。
A、铸铁B、高碳钢C、中碳钢D、低碳钢正确答案：D7、螺纹连接应根据使用要求确定拧紧力矩或。
A、摩擦力B、预紧力C、螺纹材料D、摩擦力矩正确答案：B8、送料方向不仅影响工人操作的安全性和方便性，而且还影响定位的可靠性。
确定送料方向时，下面说法正确的是：A、工序件有大、小头的，一般是拿住大头往前送B、工序件一面是平直、一面带曲线的，一般是拿住平直面往前送C、工序件一面浅一面深的，一般是拿住深的一面往前送D、以上都是正确答案：D9、大型模具或上模座中开有推板孔的中、小型模具应选用模柄。
A、旋入式B、带凸缘式C、压入式D、以上都不对正确答案：B10、高碳钢硬度很高，耐磨性好，但塑性很差，（），不易加工。
A、不宜焊接B、强度高C、脆性大正确答案：A11、用于高速压力机的冲压材料是。
A、板料B、条料C、卷料D、以上都不对正确答案：C12、弯曲时，材料在不发生破坏的情况下，所能弯曲的最小半径，称为（）弯曲半径。
A、最小B、最大C、一般D、A、B、C都对正确答案：A13、圆柱的圆度误差一般是反映在（）变动上。
A、半径B、直径C、圆度正确答案：B14、矫正过程中，每加热一个点后应立即（）加热点。
A、弯曲B、捶打C、切割正确答案：B15、卷边缘可分为夹丝卷边、（）、单叠边、双叠边四种。
绪论一 . 填空题1 . 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。
2 . 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。
3 . 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。
4 . 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 . 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。
6 . 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合 - 级进模等组合方式。
7 . 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。
8 . 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化化，生产率很高，操作方便。
9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。
二 . 判断题（正确的打√，错误的打×）1 . 冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。
（×）2 . 落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。
（×）3 . 复合工序、连续工序、复合—连续工序都属于组合工序。
（√）4 . 分离工序是指对工件的剪裁和冲裁工序。
（√）5 . 所有的冲裁工序都属于分离工序。
（√）6 . 成形工序是指对工件弯曲、拉深、成形等工序。
（√）7 . 成形工序是指坯料在超过弹性极限条件下而获得一定形状。
（√）8 . 把两个以上的单工序组合成一道工序，构成复合、级进、复合 - 级进模的组合工序。
（×）9 . 冲压变形也可分为伸长类和压缩类变形。
（√）10. 冲压加工只能加工形状简单的零件。
（×）11 . 冲压生产的自动化就是冲模的自动化。
一、填空题1.假若除去外力，金属中原子立即恢复到原来稳定平衡的位置，原子排列畸变消失和金属完全恢复了自己的原始形状和尺寸，则这样的变形称为（弹性）变形2.孪生与滑移的主要差别是①滑移是一个（渐进）过程，而孪生是（突然）发生的。
②孪生要求的临界切应力比滑移要求的要（大）得多。
③（孪生）时原子位置不产生较大的错动。
3.冲裁件的尺寸精度是指冲裁件的实际尺寸和标准尺寸的差值，差值越小，精度越（高）。
这个差值又包括两方面的偏差，一是冲裁件相对凸模和凹模（尺寸）的偏差，二是模具本身的（制造）偏差。
4.整个冲裁变形分离过程大致分为3个阶段：（弹性）变形阶段、（塑性）变形阶段、（断裂分离）阶段。
5.把扳料、管材或型材等弯曲成一定的曲率或角度，并得到一定形状的冲压工序称为（弯曲）。
6.弯曲模的典型结构：（敞开式）弯曲模、有压料装置的弯曲模、活动式弯曲模、级进弯曲模。
7.拉深是利用模具使平板毛坯变成为（开口）的空心零件的冲压加工方法。
8.拉深过程中，毛坯凸缘在切向压应力作用下，可能产生塑性失稳而（起皱），甚至使材料不能通过凸凹模间隙而被（拉断）。
9.在模具的作用下，迫使毛坯厚度减薄和表面积增大，以获取零件几何形状的冲压加工方法叫（胀形）。
10.胀形方法主要用于平板毛坯的局部变形、整体张拉成形以及圆柱形空心毛坯的（扩径）等。
11.翻边按其工艺特点，翻边可以分为（内孔）翻边、外缘翻边和变薄翻边等。
按其变形性质，翻边可以分为伸长类翻边、压缩类翻边以及属于体积成形的（变薄）翻边。
12.拉深件毛坯尺寸计算原则是体积不变原则和相似原则。
13.拉深加工中，常见的质量问题是起皱和拉裂。
14.冲压模具按工序组合程度可分为单工序模、复合模、级进模。
15.一般来说，凸模与固定板为H7/m6配合，导柱与导套为H7/h6配合。
16.普通模架按照导套的数量和位置不同可分为：后侧导柱模架、中间导柱模架、四导柱模架、对角导柱模架四种。
17.冲裁模主要失效形式磨损、崩刃、弯曲、折断。
绪论复习题答案一 . 填空题1 . 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件种压力加工方法。
2 . 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。
3 . 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。
4 . 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 . 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无的加工方法。
6 . 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合 - 级进模等组合方式。
7 . 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。
8 . 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化化，生产率很高，操作方便9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。
二 . 判断题（正确的打√，错误的打×）1 . 冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。
（×）2 . 落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。
（×）3 . 复合工序、连续工序、复合—连续工序都属于组合工序。
（√）4 . 分离工序是指对工件的剪裁和冲裁工序。
（√）5 . 所有的冲裁工序都属于分离工序。
（√）6 . 成形工序是指对工件弯曲、拉深、成形等工序。
（√）7 . 成形工序是指坯料在超过弹性极限条件下而获得一定形状。
（√）8 . 把两个以上的单工序组合成一道工序，构成复合、级进、复合 - 级进模的组合工序。
（×）9 . 冲压变形也可分为伸长类和压缩类变形。
（√）10. 冲压加工只能加工形状简单的零件。
（×）11 . 冲压生产的自动化就是冲模的自动化。
一．填空1，拉深是利用拉伸膜将平板毛坯制成开口空心件进一步变形的冲压工艺。
2，拉深凸模和凹模与冲裁模不同之处在于，拉深凸凹模都有一定的圆角而不是锋利的刃口，其间隙一般稍大于板料的厚度。
3，拉深系数M是拉深后的工件直径和拉深前的毛坯直径的比值，m越小，则变性程度越大。
4，拉深过程中，变形区是坯料的凸缘部分，坯料变形区在切向压应力径向拉应力的作用下，产生切向压缩合径向伸长的变形。
5，对于直壁类轴对称的拉深件其主要变形特点有小(1)变形区为凸缘部分,(2)坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩与径向伸长，即一向受压，一向受拉的变形.(3)极限变形程度上主要受传力区承载能力的限制。
6，拉深时，凸缘产生变形区的起皱和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。
7，拉深中，产生起皱的现实是因为该区域内受较大的压应力的作用，导致材料失稳而引起。
8，拉深件的坯料确定依据是面积相等的原则。
9，拉深件的壁厚不均匀下部壁厚略有减薄上部都有所增厚。
10，在拉深过程中，坯料各区的应力与应变是不均匀的，即使在凸缘变形区也是这样，愈靠近外缘，变形程度愈大板料增厚也愈大。
11，板料的相对厚度t/D越小，则抵抗失稳能力越弱越容易起皱12，因材料性能和模具几何形状等因素的影响，会造成拉深件口部不齐，尤其是经过多次拉深的拉深件，起口部质量更差。
因此在多数情况下要用加大工序件高度或凸缘直径的方法，拉深后在经过切边工序以保证零件质量。
13，拉深工艺顺利进行的必要条件是筒壁传力区最大拉应力小于危险断面的抗拉强度。
14，正方形，盒形件的坯料形状是矩形、盒件的坯料形状为长圆形或椭圆形。
15，用理论计算方法确定坯料尺寸不是绝对准确，因此对于形状复杂的拉深件，通常是先做好拉深模以理论分析方法，初步确定的坯料进行试模，经过反复试模，直到符合要求的冲件时在将符合要求的坯料形状和尺寸作为落料模的依据。
16，影响极限拉深系数的因素有：材料的力学性能、板料的相对厚度、拉深条件等。
《冲压工艺及模具设计》考试试卷B卷《冲压工艺与模具设计》试卷1一、单项选择题（本大题共10题，每小题2分，共20分）1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【】A.落料 B．冲孔 C．切断 D．剖切2.如图所示冲压变形区划分示意图，A为变形区，B为已变形区，a)图为【】题2图A.胀形工艺 B．缩口工艺 C．翻边工艺 D．拉深工艺3. 在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【】A.已变形区 B．强区 C．传力区 D．弱区4．设计落料模时，设计基准应选择【】A.凸模B.凹模固定板 C．凹模 D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后【】A. 缩短B.不变 C．分离 D．伸长6．由于覆盖件形状比较复杂，拉深往往采用【】A. 多次拉深B. 一次拉深C. 拉深弯曲复合D. 落料拉深复合7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其31σσ=。
在该位置，用R=0.61R t作圆，可将凸缘变形区分为两部分，由此圆到凹模洞口处【】A．∣б1∣>|б3|，|ε1|<|ε3| B．∣б1∣>|б3|，|ε1|>|ε3|C．∣б1∣<|б3|，|ε1|<|ε3| D．∣б1∣<|б3|，|ε1|>|ε3|8．在多工位精密级进模具冲压时，条料的精确定位主要依靠【】A. 送料装置B. 导正销C. 导料钉D.导料板9．如图所示的阶梯形零件，当材料相对厚度t/D×100＞1，且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是【】A.（h１＋h２＋h３／d n）≥h／d nB. （h１＋h２＋h３／d n）≤h／d nC. （h１＋h２＋h３／d n）＞h／d nD. （h１＋h２＋h３／d n）≠h／d n10．冲压工艺过程卡是用于指导工艺过程的依据。
【】A. 冲压工艺制定B. 冲模电加工C. 冲压生产D.冲压模具制造二、多项选择题（本大题共6题，每小题2分，共12分）1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有 作用。
【 】 A.压料 B.导料 C.顶料 D.卸料2. 当弯曲变形程度较大（r ／t ＜5）时，变形区的应力和应变状态为立体塑性弯曲应力应变状态。
在宽板(B/t ＞3)弯曲时，弯曲变形区内侧的应力应变状态为 【 】A. B. C ． D ．3．圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐【 】A.厚度增厚B. 厚度减簿 C ．硬度增加 D ．硬度减少 4．以下工序不属于伸长类变形的是 【 】A. 内孔翻边B. 缩口C. 胀形D. 弯曲内侧变形 5. 拉深时，要求拉深件的材料应具有 【 】 、A. 小的的板厚方向性系数B. 低的屈强比C. 良好塑性D. 高的屈强比 6. 多工位精密级进模在送料时，控制送料进距和初定位常选用【 】A. 侧刃B. 自动送料机构C. 始用挡销D. 导正销三、填空题(本大题共10题，每空1分，共20分)1．胀形变形主要是由材料 方向的减薄量支持板面方向的 而完成的。
2.冲压加工是利用安装在压力机上的 ，对放置在模里的板料施加 ，使板料在模 具里产生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术。
3．导正销通常与挡料销或侧刃配合使用在级进模中，以减小 误差，保证孔与 的相 对位置尺寸要求。
4．最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下，弯曲件内表面能够弯成的 与 的比值，用r min /t 来表示。
5．V 形件弯曲模，凸模与凹模之间的间隙是由调节 高度来控制。
对于U 形件弯曲模，则 必须选择适当的 。
6．在拉深过程中，毛坯受凸模拉深力的作用，在凸缘毛坯的径向产生 ，切向产生 。
在它们的共同作用下，凸缘变形区材料发生了塑性变形，并不断被拉入凹模内形成 筒形拉深件。
7．金属塑性变形时物体主要是发生形状的改变，体积变化 ，其表达式可成 。
8.判断拉深件能否一次拉深成形，仅需比较总的拉深系数m 总与第一次允许的 大小即 可。
当m 总 时，则该零件可一次拉深成形，否则需要多次拉深。
9．与冲裁模相比，弯曲凸模、凹模的工作刃口不应锋利，应具有一定的 ，凸、凹模间 隙略 料厚。
10.采用配做加工方法设计冲裁模，其配做的凸模或凹模零件图上，只标注其基本尺寸，而其无需标注 ，但要注明配做 。
四、 问答题（本大题共3小题，每题6分，共18分）1. 冲裁是分离变形的冲压工序。
当凸模、凹模之间的设计间隙合理时，工件受力后的分离变形要进过那几个阶段，分离前在那个阶段的何处、何原因将出现微裂纹。
2. 要实现精密冲裁，工艺上必须采取的四个特殊措施是什么？3．什么是弯曲回弹？影响弯曲回弹的主要力学性能是什么，他们是怎样影响的？五、 计算题（本大题18分，每个计算尺寸2分，已知条件写出的结论8分）如图所示冲裁零件，其材料为Ｑ235， 料厚 t ＝0.5mm 。
试按分别加工，求凸模、凹模刃口尺寸及公差。
已知：2c min＝０.04 mm，2c max＝0.06 mm，则φ6＋0.12为IT12级，φ36-0.62为IT14级，φ36-0.62为IT14级；刃口尺寸制造公差按合理间隙差（2c max－2c min）确定。
六、看图回答问题题（共12分，每小题4分）1．根据模具结构图画出排样图和冲压零件图；2．该模具是什么卸料方式，属于什么类型模具；3．件5、件7的作用，要求达到什么样的硬度。
江西农业大学《冲压工艺及模具设计》考试试卷B卷答案一、选择题（本大题共10题，每小题2分，共20分）题号 1 2 3 4 5 6 7 8 9 10 答案 A D D C D B B B B C二、多项选择题（本大题共6题，每小题2分，共12分）未选、错选、多选或少选均无分。
题号 1 2 3 4 5 6答案AD AB AC BD BC AB三、填空题(本大题共10题，每空1分，共20分)1．厚度、伸长2．模具、压力3．定位、外形4．最小圆角半径、毛坯厚度5．模具闭合、间隙6．拉伸应力σ1、压缩应力σ37．很小、ε1+ε2+ε3=08. 极限拉深系数m1、＞m19．圆角半径、大于10. 制造公差、间隙值四、问答题（本大题共3小题，每题6分，共18分）1. 冲裁是分离变形的冲压工序。
当凸模、凹模之间的设计间隙合理时，工件受力后的分离变形要进过那几个阶段，分离前在那个阶段的何时将出现微裂纹。
答：三个阶段，即：从弹性变形开始，进入塑性变形，最后以断裂分离告终。
在塑性变形阶段，随着凸模的不断压入，材料的变形程度不断增加，同时变形区硬化加剧，在凸模和凹模的刃口附近，材料就产生微小裂纹，这就意味着破坏开始，塑性变形结束。
2. 要实现精密冲裁，工艺上必须采取的四个特殊措施是什么？答：1）采用带齿圈的压板，产生强烈压边作用力；2）凹模(或凸模)刃尖处制造出小圆角，抑制剪裂纹的发生；3）采用较小的间隙，甚至为零间隙；4）施加较大的反顶压力，减小材料的弯曲。
3．什么是弯曲回弹？影响弯曲回弹的主要力学性能是什么，他们是怎样影响的？？答：当弯曲结束，外力去除后，塑性变形留存下来，而弹性变形则完全消失。
产生了弯曲件的弯曲角度和弯曲半径与模具相应尺寸不一致的现象称为弯曲件的弹性回跳（简称回弹）。
材料的屈服极限σs，弹性模量E。
材料的屈服点σs越高，弹性模量E越小，弯曲弹性回跳越大。
五、计算题（本大题18分，每个计算尺寸2分，已知条件写出的结论8分）如图所示冲裁零件，其材料为Ｑ235，料厚 t＝0.5mm。
试按分别加工，求凸模、凹模刃口尺寸及公差。
已知：2c min＝０.04 mm，2c max＝0.06 mm，则φ6＋0.12为IT12级，φ36-0.62为IT14级，φ36-0.62为IT14级；刃口尺寸制造公差按合理间隙差（2c max－2c min）确定。
解：由图可知，该零件属于无特殊要求的一般冲裁件。
φ36由落料获得，2—φ6及18由冲两孔同时获得。
根据已知条件，有：2c max－2c min＝0.06－0.04＝0.02mm ；φ6＋0.12为IT12级，取x＝0.75；φ36-0.62为IT14级，取x＝0.5；δp＝0.4(2c max－2c min)=0.4×0.02＝0.008mmδd＝0.6(2c max－2c min)+0.6×0.02＝0.012mm（1）冲孔（φ6＋0.12）mmcd d mmx d d dp p d p 012.00012.00min 0008.00008.00min 13.6)04.009.6()2(09.6)12.075.06()(+++---=+=+==⨯+=∆+=δδ（2）落料（φ36-0.62）mmc D D mm x D D pd d p d 0008.00008.00min 012.00012.000max 65.35)04.069.35()2(69.35)62.05.036()(---+++=-=-==⨯-=∆-=δδ（3）孔距尺寸 （18±0.09）()[]mmL L d 023.01818.0125.018.05.009.018125.0)5.0m in (±=⨯±⨯+-=±∆+=六、看图回答问题题（共12分，每小题4分）1.根据模具结构图画出排样图和冲压零件图；2.该模具是什么卸料方式，属于什么类型模具； 刚性卸料；级进模3.件5、件7的作用，要求达到什么样的硬度。
件5：导正销；54～58HRC件7：始用档料销；54～58HRC。
